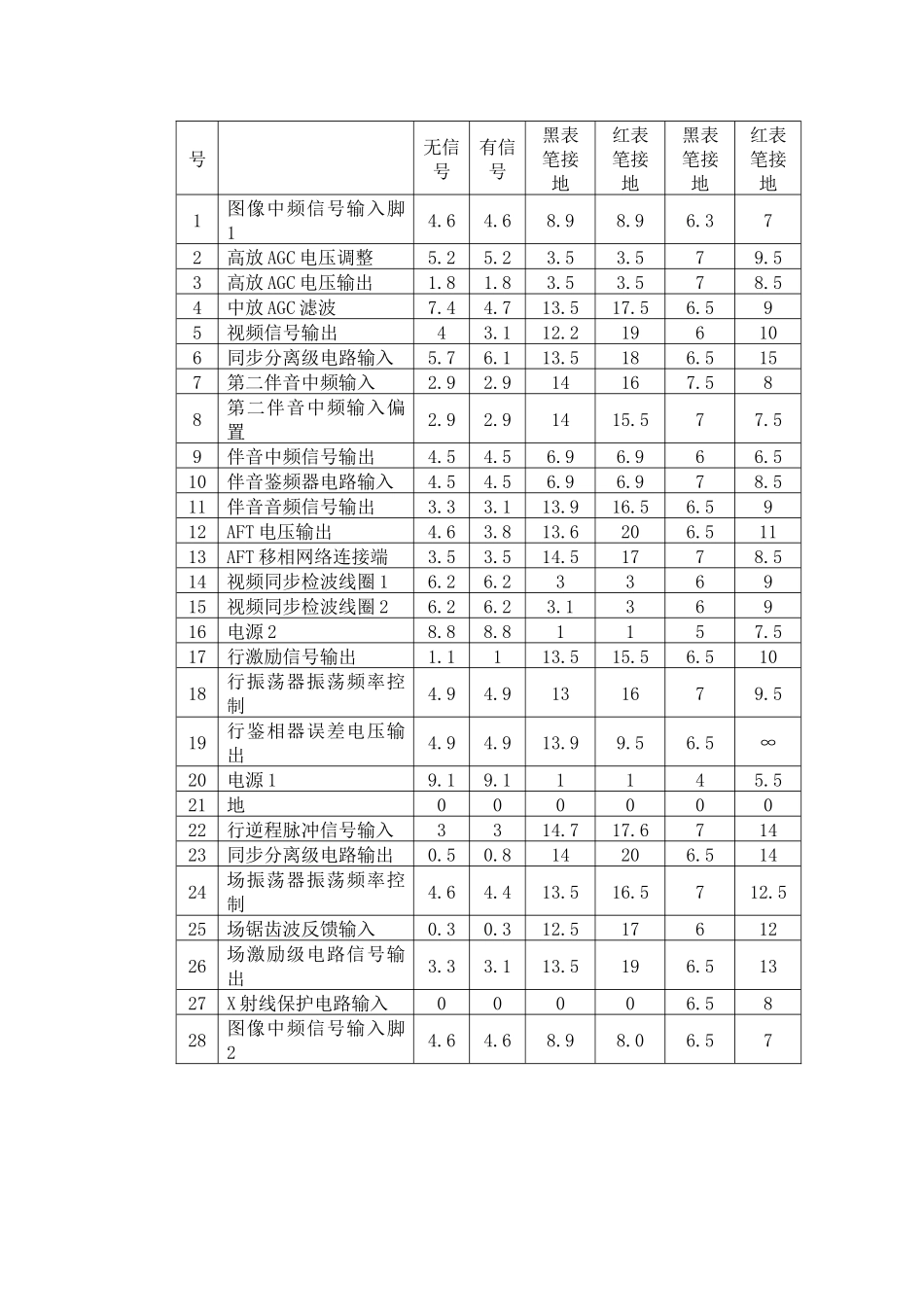

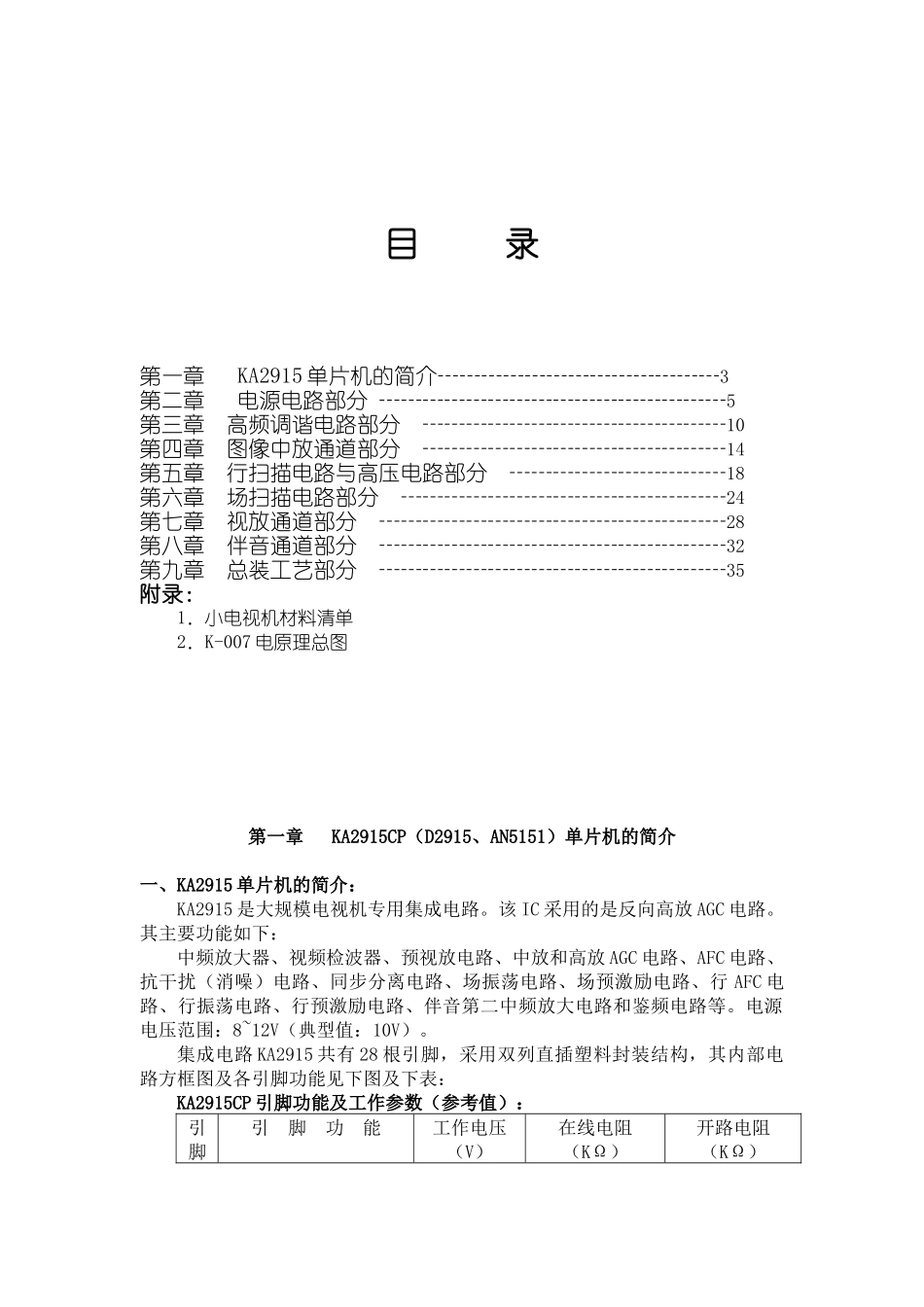

黑白小电视实验指导书目录第一章KA2915单片机的简介┄┄┄┄┄┄┄┄┄┄┄┄┄3第二章电源电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5第三章高频调谐电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄10第四章图像中放通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄14第五章行扫描电路与高压电路部分┄┄┄┄┄┄┄┄┄┄18第六章场扫描电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄24第七章视放通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄28第八章伴音通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32第九章总装工艺部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35附录：1．小电视机材料清单2．K-007电原理总图第一章KA2915CP（D2915、AN5151）单片机的简介一、KA2915单片机的简介：KA2915是大规模电视机专用集成电路。该IC采用的是反向高放AGC电路。其主要功能如下：中频放大器、视频检波器、预视放电路、中放和高放AGC电路、AFC电路、抗干扰（消噪）电路、同步分离电路、场振荡电路、场预激励电路、行AFC电路、行振荡电路、行预激励电路、伴音第二中频放大电路和鉴频电路等。电源电压范围：8~12V（典型值：10V）。集成电路KA2915共有28根引脚，采用双列直插塑料封装结构，其内部电路方框图及各引脚功能见下图及下表：KA2915CP引脚功能及工作参数（参考值）：引脚引脚功能工作电压（V）在线电阻（KΩ）开路电阻（KΩ）号无信号有信号黑表笔接地红表笔接地黑表笔接地红表笔接地1图像中频信号输入脚14.64.68.98.96.372高放AGC电压调整5.25.23.53.579.53高放AGC电压输出1.81.83.53.578.54中放AGC滤波7.44.713.517.56.595视频信号输出43.112.2196106同步分离级电路输入5.76.113.5186.5157第二伴音中频输入2.92.914167.588第二伴音中频输入偏置2.92.91415.577.59伴音中频信号输出4.54.56.96.966.510伴音鉴频器电路输入4.54.56.96.978.511伴音音频信号输出3.33.113.916.56.5912AFT电压输出4.63.813.6206.51113AFT移相网络连接端3.53.514.51778.514视频同步检波线圈16.26.2336915视频同步检波线圈26.26.23.136916电源28.88.81157.517行激励信号输出1.1113.515.56.51018行振荡器振荡频率控制4.94.9131679.519行鉴相器误差电压输出4.94.913.99.56.5∞20电源19.19.11145.521地00000022行逆程脉冲信号输入3314.717.671423同步分离级电路输出0.50.814206.51424场振荡器振荡频率控制4.64.413.516.5712.525场锯齿波反馈输入0.30.312.51761226场激励级电路信号输出3.33.113.5196.51327X射线保护电路输入00006.5828图像中频信号输入脚24.64.68.98.06.57二、整机电路介绍：本机电路采用黑白电视单片机KA2915CP，电路见总线路图。射频信号由天线或电缆插座进入电子调谐高频头输入脚第①脚，经放大、选频、降频后，从高频头的第⑨脚输出38MHZ的中频信号。此信号由Q1预中放级放大后，经声表面滤波器SWA，进入IC1即KA2915的中频输入端①和。在IC内部完成放大检波后，从⑤脚输出负极性视频信号，此信号分为三路：一路经AV/TV开关输到视放级Q8放大后为显像管提供阴极调制信号；一路向IC1的第⑥脚输入复合同步信号，经IC内部的同步分离电路分离出行、场同步信号分别控制IC内部的行、场振荡电路；最后一路经陶瓷滤波器Y1滤出6.5MHz的伴音第二中频信号，再经IC1的第⑦脚返回到IC内部，经放大和FM解调，从IC1的第脚输出音频信号经AV/TV开关送到由Q2A、Q11、Q12组成的OTL功放电路，音频信号经OTL放大后推动喇叭，即完成伴音输出。场振荡信号经驱动电路从IC1的第脚输出，经过由Q5、Q6、Q7组成的OTL互补推挽电路，推动场偏转线圈，实现场扫描。场消隐信号经过R58、D13加到视放管Q8发射极。行振荡信号经驱动电路由IC1第脚输出，经行激励级Q9放大、倒相后，推动行输出管Q10，实现行扫描。行消隐信号经R56加到视放管Q8发射极。利用行偏转线圈中的反峰电压，激励行输出变压器，获得显像管各极电压、视放管工作电压和电子调谐高频头的调谐电压。电源部分是由Q2、Q3、Q4组成的典型串联稳压电路。第二章电源电路部分一、电源部分电原理图：（W点去行扫描电路的自举电路中的W点）二、工作原理：1、电源变压器：电源变压器将AC220V50Hz的交流电压降压，给整流...
