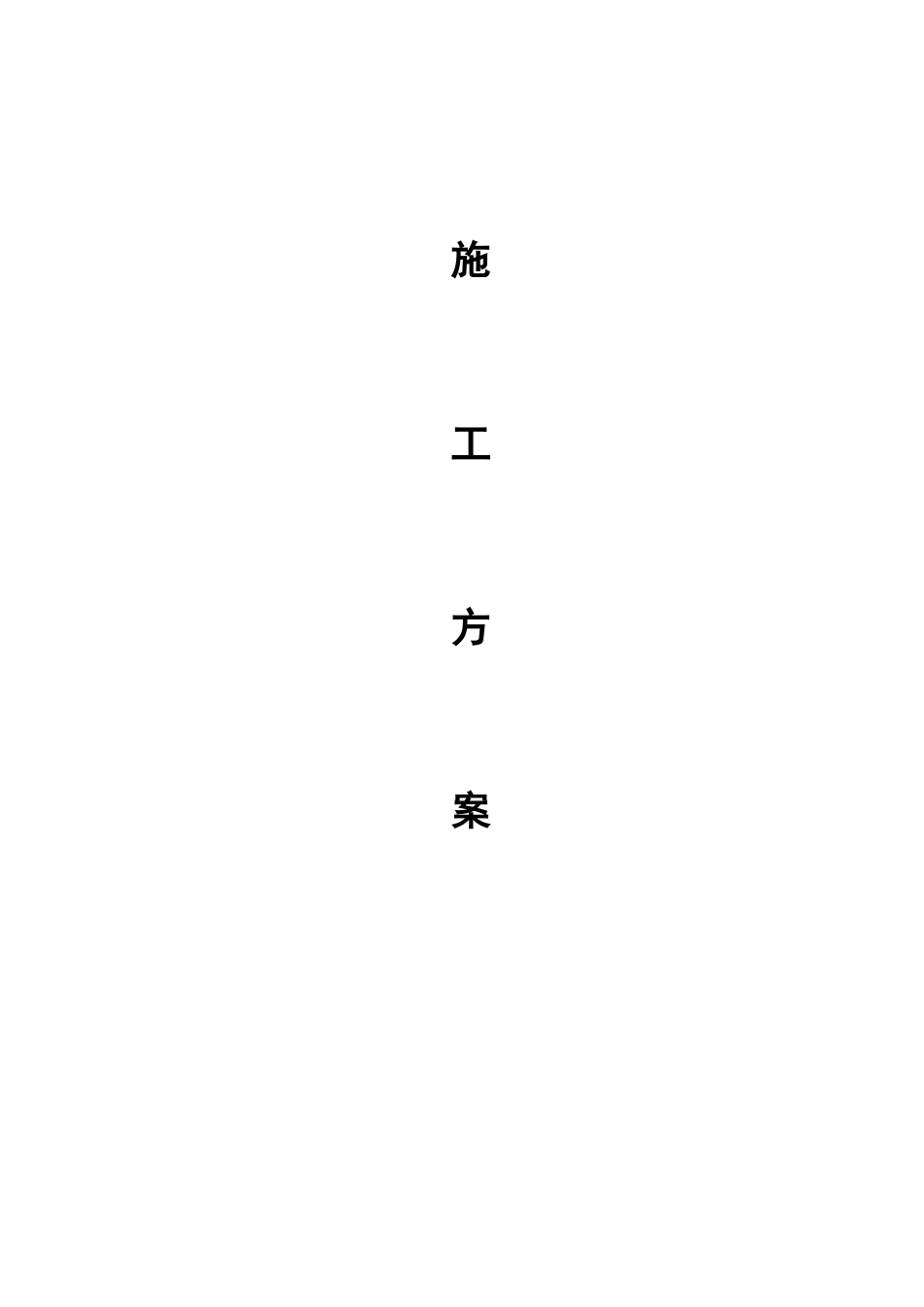

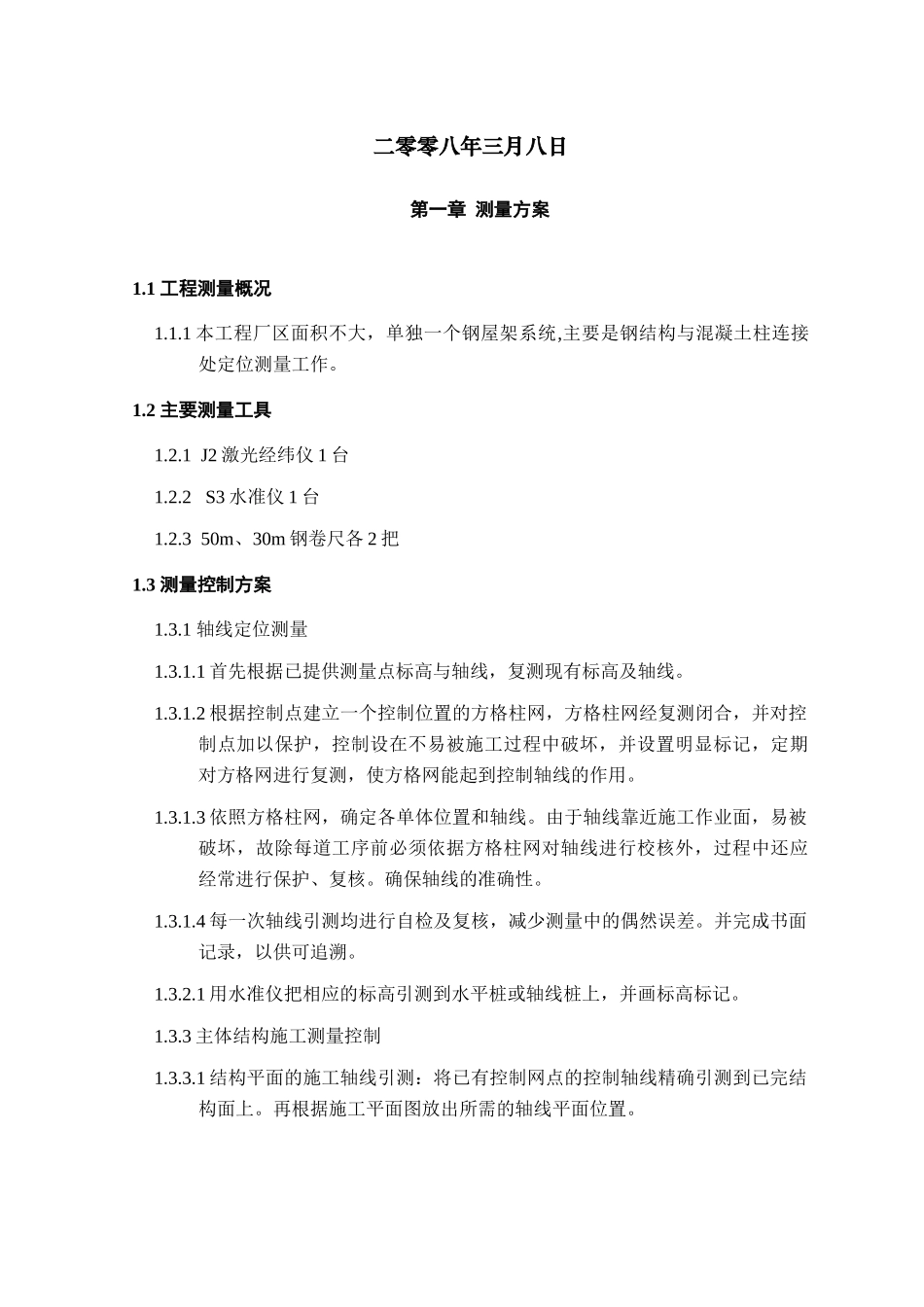

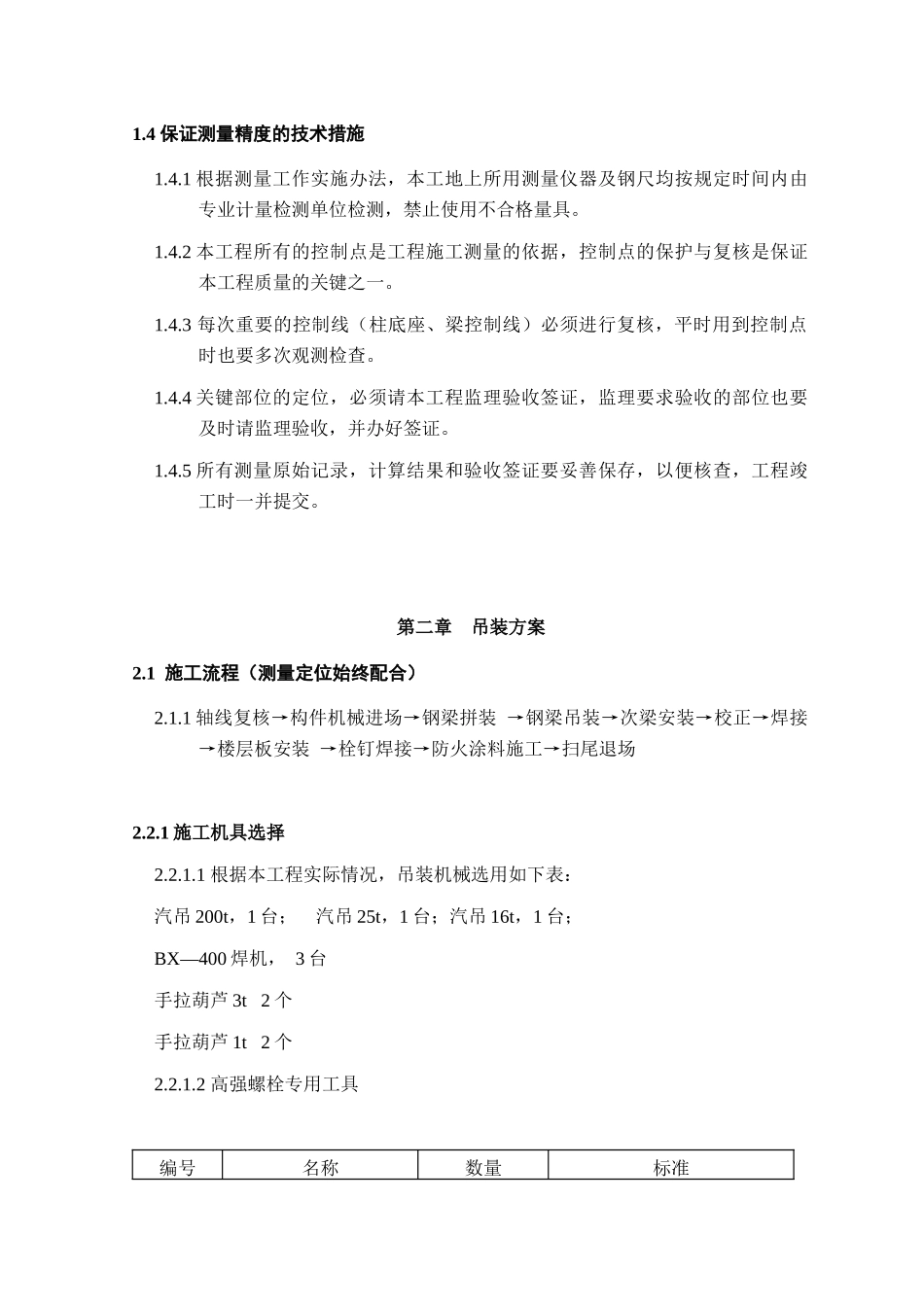

施工方案二零零八年三月八日第一章测量方案1.1工程测量概况1.1.1本工程厂区面积不大，单独一个钢屋架系统,主要是钢结构与混凝土柱连接处定位测量工作。1.2主要测量工具1.2.1J2激光经纬仪1台1.2.2S3水准仪1台1.2.350m、30m钢卷尺各2把1.3测量控制方案1.3.1轴线定位测量1.3.1.1首先根据已提供测量点标高与轴线，复测现有标高及轴线。1.3.1.2根据控制点建立一个控制位置的方格柱网，方格柱网经复测闭合，并对控制点加以保护，控制设在不易被施工过程中破坏，并设置明显标记，定期对方格网进行复测，使方格网能起到控制轴线的作用。1.3.1.3依照方格柱网，确定各单体位置和轴线。由于轴线靠近施工作业面，易被破坏，故除每道工序前必须依据方格柱网对轴线进行校核外，过程中还应经常进行保护、复核。确保轴线的准确性。1.3.1.4每一次轴线引测均进行自检及复核，减少测量中的偶然误差。并完成书面记录，以供可追溯。1.3.2.1用水准仪把相应的标高引测到水平桩或轴线桩上，并画标高标记。1.3.3主体结构施工测量控制1.3.3.1结构平面的施工轴线引测：将已有控制网点的控制轴线精确引测到已完结构面上。再根据施工平面图放出所需的轴线平面位置。1.4保证测量精度的技术措施1.4.1根据测量工作实施办法，本工地上所用测量仪器及钢尺均按规定时间内由专业计量检测单位检测，禁止使用不合格量具。1.4.2本工程所有的控制点是工程施工测量的依据，控制点的保护与复核是保证本工程质量的关键之一。1.4.3每次重要的控制线（柱底座、梁控制线）必须进行复核，平时用到控制点时也要多次观测检查。1.4.4关键部位的定位，必须请本工程监理验收签证，监理要求验收的部位也要及时请监理验收，并办好签证。1.4.5所有测量原始记录，计算结果和验收签证要妥善保存，以便核查，工程竣工时一并提交。第二章吊装方案2.1施工流程（测量定位始终配合）2.1.1轴线复核→构件机械进场→钢梁拼装→钢梁吊装→次梁安装→校正→焊接→楼层板安装→栓钉焊接→防火涂料施工→扫尾退场2.2.1施工机具选择2.2.1.1根据本工程实际情况，吊装机械选用如下表：汽吊200t，1台；汽吊25t，1台；汽吊16t，1台；BX—400焊机，3台手拉葫芦3t2个手拉葫芦1t2个2.2.1.2高强螺栓专用工具编号名称数量标准1预扭型电动扳手3一个大六角扳手（M39\M27\M12）两个扭力剪（M16、20、22）2终扭型电动扳手3一个大六角扳手、两个扭力剪3测试扳手1200KGM2.2.2施工机械布置2.2.2.1根据本项工程布置，配备200t/25t/16t汽吊各一台。2.2.3施工用电2.2.3.1本工程钢结构施工用电约需120KVA，吊装工作需用电60KVA。2.2.4测量工艺2.2.4.1本工程施工面积不大，因此要求在施工平面内提供四个基准点，要求稳固并通视条件良好。于±0.000m建立上部结构平面迫切控制网，由主轴线测量每根柱中心定位轴线，预埋螺栓尺寸。2.2.4.2标高测定：将外围原有标高控制点，用水准仪引测至施工范围内，复核轴线和标高基准点作为本工程测量依据，所有的测量工作均以此为根本基准。2.2.5结构检测2.2.5.1在基准点的基础上使用经纬仪测量跨度和间距，总体测量定位对区段放定位，控制柱网点。2.2.5.2检测内容2.2.5.2.1对基础轴线的复测2.2.5.2.1.1在安装前对钢梁、支撑外形尺寸的检测，除按有关规范内容进行外，也应增加对钢梁下弦挠度的检测。2.2.5.2.1.2在安装时，对钢屋架屋脊线必须控制。使钢梁与柱两端中心线等值偏差。这样，各跨钢屋架均在同一中心线上。2.2.5.2.1.3纵、横向轴线测量根据经纬仪确定定位点，控制点采用J2经纬仪测放轴线。2.3.1吊装方法2.3.1.1吊装施工顺序200T汽吊布置在跨外吊装，主钢梁分成2个区域，A~J轴为一个区域，J~S轴为第二个区域，次梁5~17轴依次完成吊装工作；吊装顺序为由南向北2.3.1.2钢梁吊装2.3.1.2.1由于主钢梁比较长，所以安装前事先在现场拼装好，拼装时采取垂直形式，拼装时两边采用方木做支撑防止倾斜，应注意吊索的受力情况，并随时高速滑移，使其一直处于受力状态，防止受力不均引起的变形。2.3.1.2.2第一根钢梁安装到位后需用缆风绳固定，保证其侧向稳定，之后的钢梁用屋架支撑临时加固，等其他几根钢梁安装到位，形成钢框架后方可拆除。2.3....
