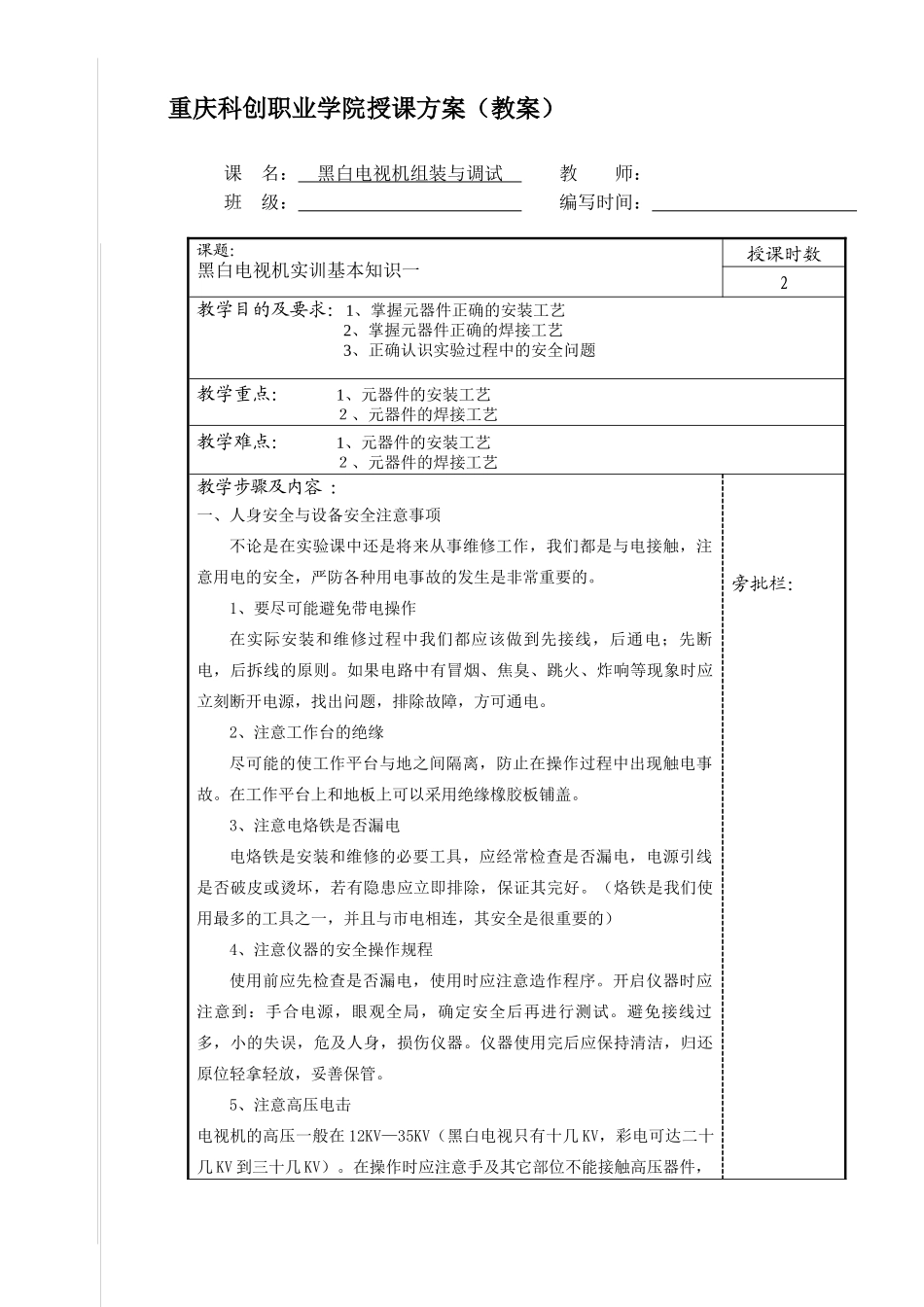

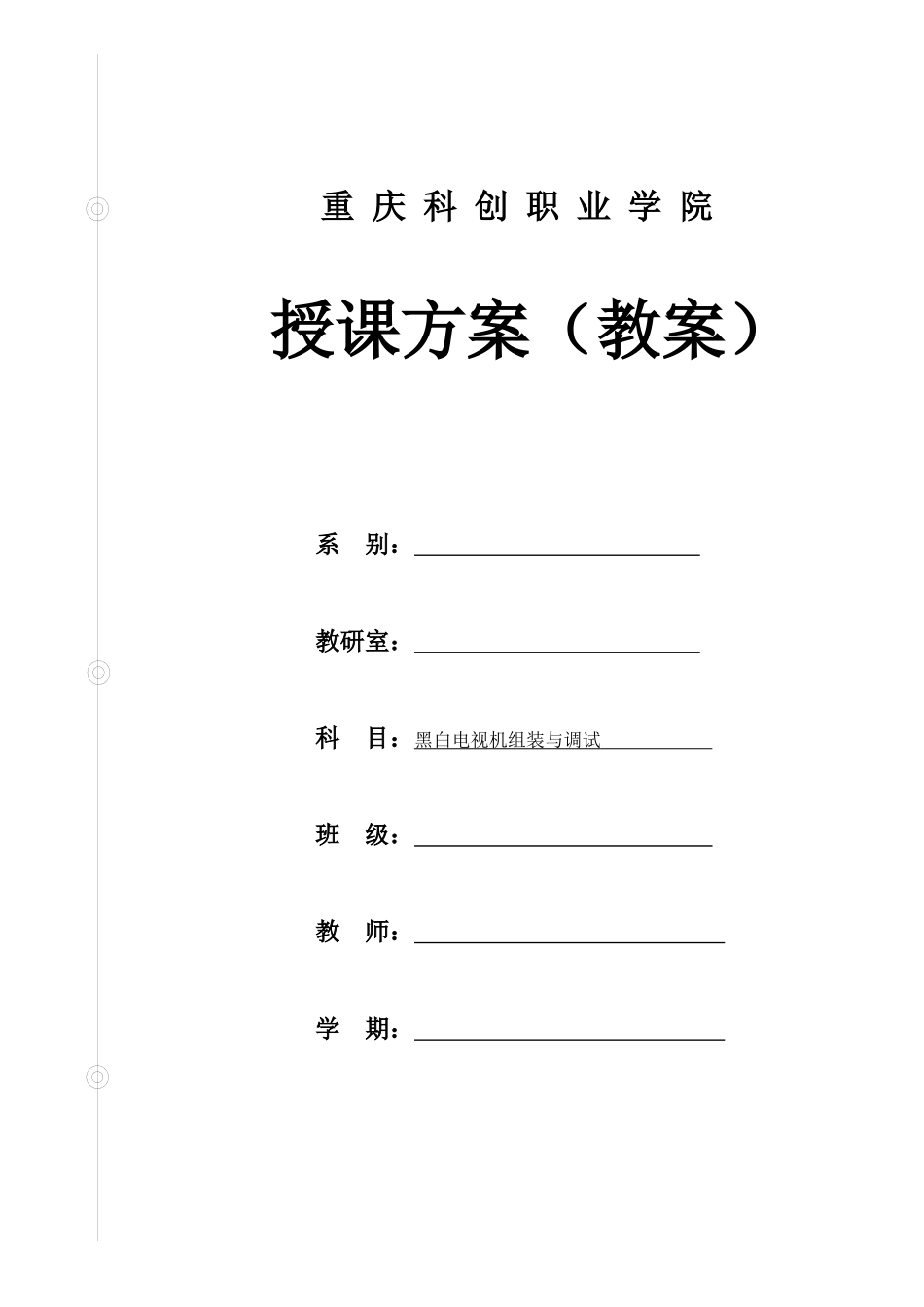

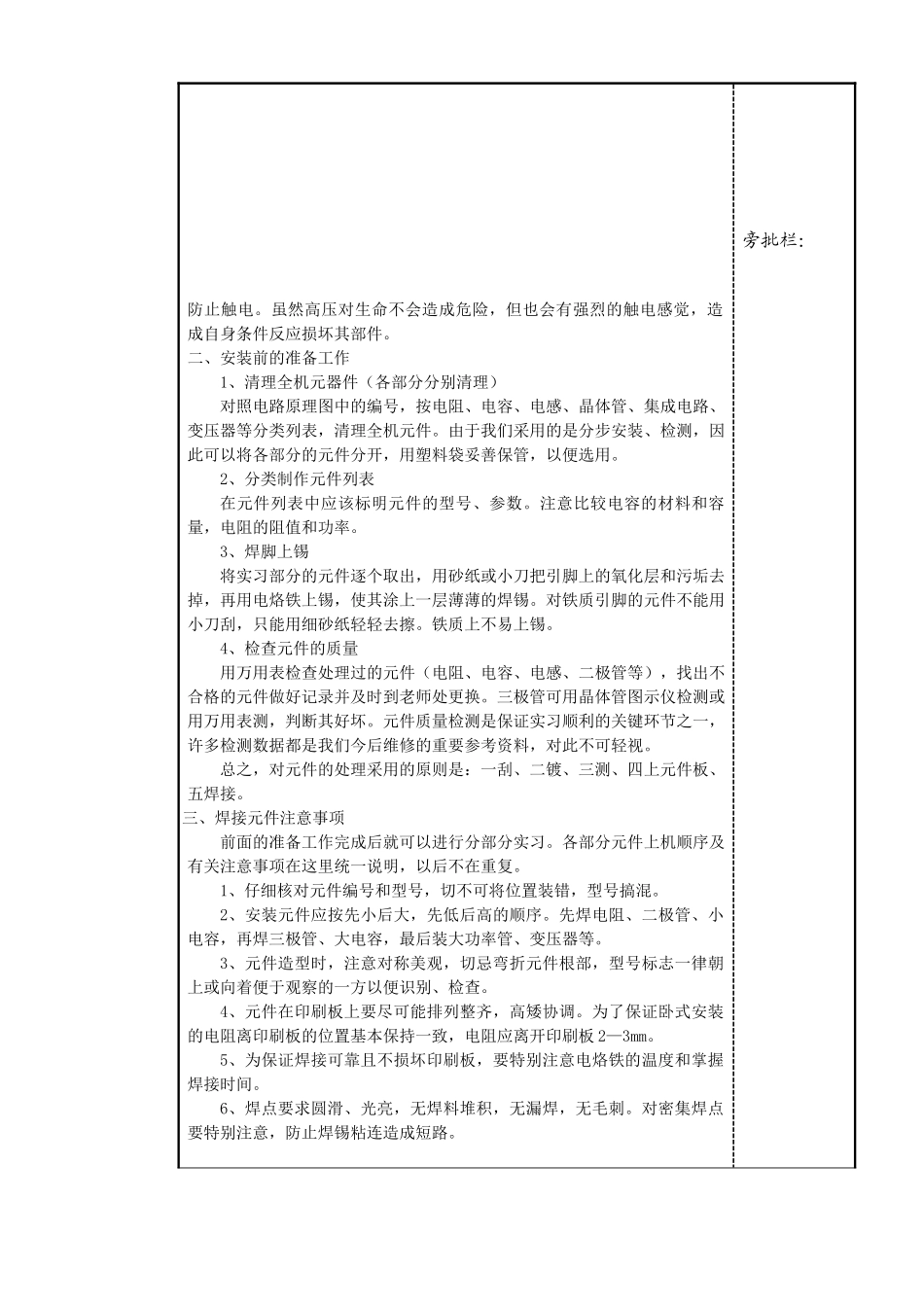

重庆科创职业学院授课方案(教案)系别:教研室:科目:黑白电视机组装与调试班级:教师:学期:重庆科创职业学院授课方案(教案)课名:黑白电视机组装与调试教师:班级:编写时间:课题:黑白电视机实训基本知识一授课时数2教学目的及要求:1、掌握元器件正确的安装工艺2、掌握元器件正确的焊接工艺3、正确认识实验过程中的安全问题教学重点:1、元器件的安装工艺2、元器件的焊接工艺教学难点:1、元器件的安装工艺2、元器件的焊接工艺教学步骤及内容:一、人身安全与设备安全注意事项不论是在实验课中还是将来从事维修工作,我们都是与电接触,注意用电的安全,严防各种用电事故的发生是非常重要的。1、要尽可能避免带电操作在实际安装和维修过程中我们都应该做到先接线,后通电;先断电,后拆线的原则。如果电路中有冒烟、焦臭、跳火、炸响等现象时应立刻断开电源,找出问题,排除故障,方可通电。2、注意工作台的绝缘尽可能的使工作平台与地之间隔离,防止在操作过程中出现触电事故。在工作平台上和地板上可以采用绝缘橡胶板铺盖。3、注意电烙铁是否漏电电烙铁是安装和维修的必要工具,应经常检查是否漏电,电源引线是否破皮或烫坏,若有隐患应立即排除,保证其完好。(烙铁是我们使用最多的工具之一,并且与市电相连,其安全是很重要的)4、注意仪器的安全操作规程使用前应先检查是否漏电,使用时应注意造作程序。开启仪器时应注意到:手合电源,眼观全局,确定安全后再进行测试。避免接线过多,小的失误,危及人身,损伤仪器。仪器使用完后应保持清洁,归还原位轻拿轻放,妥善保管。5、注意高压电击电视机的高压一般在12KV—35KV(黑白电视只有十几KV,彩电可达二十几KV到三十几KV)。在操作时应注意手及其它部位不能接触高压器件,旁批栏:防止触电。虽然高压对生命不会造成危险,但也会有强烈的触电感觉,造成自身条件反应损坏其部件。二、安装前的准备工作1、清理全机元器件(各部分分别清理)对照电路原理图中的编号,按电阻、电容、电感、晶体管、集成电路、变压器等分类列表,清理全机元件。由于我们采用的是分步安装、检测,因此可以将各部分的元件分开,用塑料袋妥善保管,以便选用。2、分类制作元件列表在元件列表中应该标明元件的型号、参数。注意比较电容的材料和容量,电阻的阻值和功率。3、焊脚上锡将实习部分的元件逐个取出,用砂纸或小刀把引脚上的氧化层和污垢去掉,再用电烙铁上锡,使其涂上一层薄薄的焊锡。对铁质引脚的元件不能用小刀刮,只能用细砂纸轻轻去擦。铁质上不易上锡。4、检查元件的质量用万用表检查处理过的元件(电阻、电容、电感、二极管等),找出不合格的元件做好记录并及时到老师处更换。三极管可用晶体管图示仪检测或用万用表测,判断其好坏。元件质量检测是保证实习顺利的关键环节之一,许多检测数据都是我们今后维修的重要参考资料,对此不可轻视。总之,对元件的处理采用的原则是:一刮、二镀、三测、四上元件板、五焊接。三、焊接元件注意事项前面的准备工作完成后就可以进行分部分实习。各部分元件上机顺序及有关注意事项在这里统一说明,以后不在重复。1、仔细核对元件编号和型号,切不可将位置装错,型号搞混。2、安装元件应按先小后大,先低后高的顺序。先焊电阻、二极管、小电容,再焊三极管、大电容,最后装大功率管、变压器等。3、元件造型时,注意对称美观,切忌弯折元件根部,型号标志一律朝上或向着便于观察的一方以便识别、检查。4、元件在印刷板上要尽可能排列整齐,高矮协调。为了保证卧式安装的电阻离印刷板的位置基本保持一致,电阻应离开印刷板2—3mm。5、为保证焊接可靠且不损坏印刷板,要特别注意电烙铁的温度和掌握焊接时间。6、焊点要求圆滑、光亮,无焊料堆积,无漏焊,无毛刺。对密集焊点要特别注意,防止焊锡粘连造成短路。旁批栏:重庆科创职业学院授课方案(教案)课名:黑白电视机组装与调试教师:班级:编写时间:课题:黑白电视机实训基本知识二授课时数2教学目的及要求:1、了解黑白电视机系统框图2、正确认识电路原理图与印制电路板图3、掌握基本仪器仪表的正确使用方法教学重点:1、黑白电视机系...
