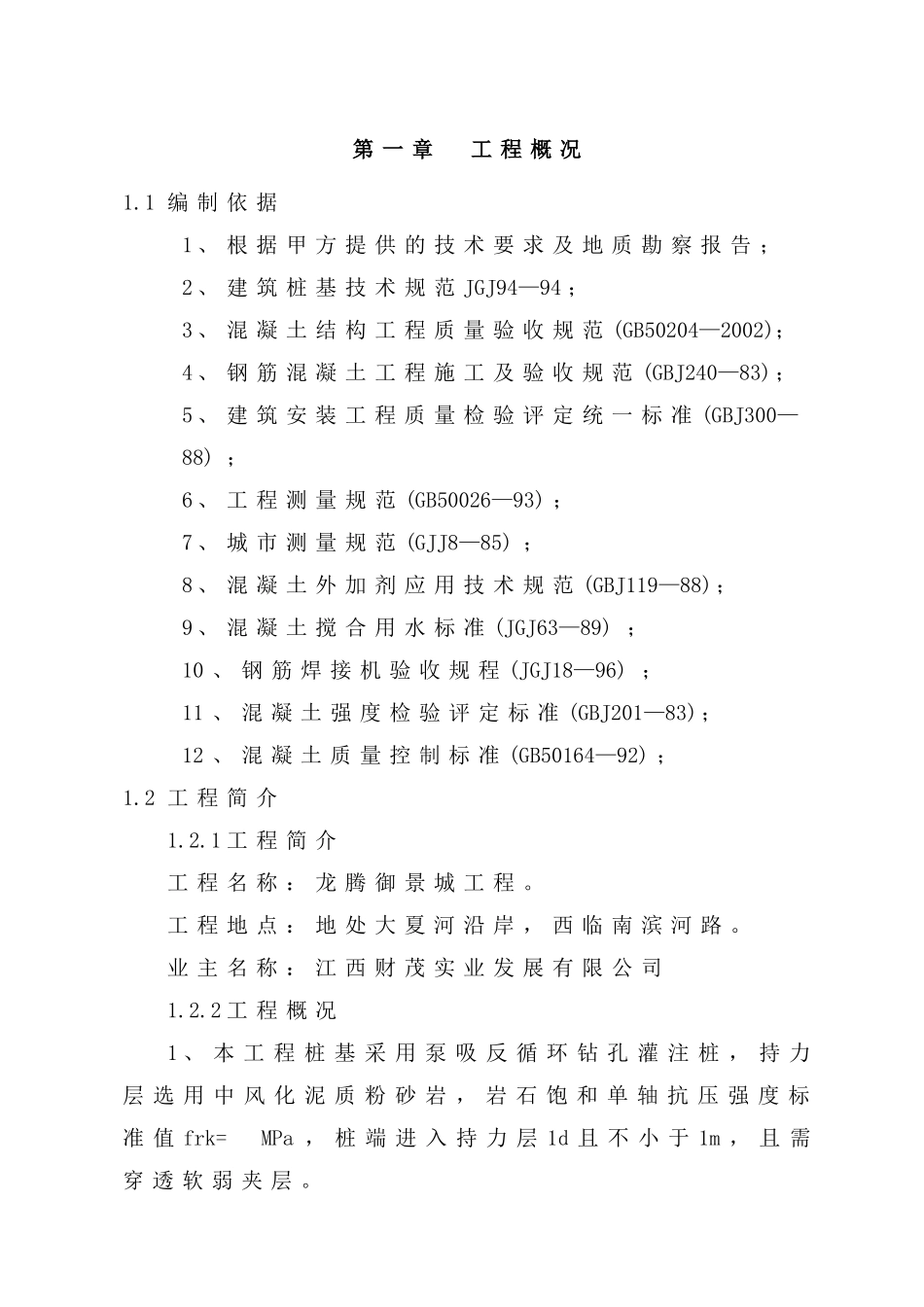

第一章工程概况1.1编制依据1、根据甲方提供的技术要求及地质勘察报告；2、建筑桩基技术规范JGJ94—94；3、混凝土结构工程质量验收规范(GB50204—2002)；4、钢筋混凝土工程施工及验收规范(GBJ240—83)；5、建筑安装工程质量检验评定统一标准(GBJ300—88)；6、工程测量规范(GB50026—93)；7、城市测量规范(GJJ8—85)；8、混凝土外加剂应用技术规范(GBJ119—88)；9、混凝土搅合用水标准(JGJ63—89)；10、钢筋焊接机验收规程(JGJ18—96)；11、混凝土强度检验评定标准(GBJ201—83)；12、混凝土质量控制标准(GB50164—92)；1.2工程简介1.2.1工程简介工程名称：龙腾御景城工程。工程地点：地处大夏河沿岸，西临南滨河路。业主名称：江西财茂实业发展有限公司1.2.2工程概况1、本工程桩基采用泵吸反循环钻孔灌注桩，持力层选用中风化泥质粉砂岩，岩石饱和单轴抗压强度标准值frk=MPa，桩端进入持力层1d且不小于1m，且需穿透软弱夹层。2、一柱一桩桩中心对应于柱形心，桩身混凝土强度等级为C，承台混凝土强度等级为C，桩主筋保护层厚度为50mm。3、桩基施工完成后，应按省有关规定对桩身质量和桩基承载力进行检测，检验合格后，才能进行下一道工序的施工。4、本工程桩直径有mm等。1.3地质情况1、杂填土：成分不均，埋藏浅，工程力学性能差，不可以做建筑物基础持力层。2、淤泥质粉质粘土：分布连续，埋藏浅，厚度较小，工程力学性能一般，不可以做建筑物基础持力层。3、卵石：层位稳定，层面起伏大，厚度较小，承载力高，工程力学性能高，但不宜做高层基础持力层。4、强风化-中风化花岗岩：层位稳定，层面起伏大，厚度大，承载力高，工程力学性能好，是理想的基础持力层。1.4工程的质量要求根据招标文件要求，本工程质量标准:合格。清理施工准备放样定位清除障碍物埋设护筒钻机就位钻进成孔一次清孔泥浆外运吊放钢筋笼下导管二次清孔安放球胆测导管埋深水下混凝土灌注水中养护沉渣是否满足要求？提导管捞渣净化泥浆P<1.15?挖设泥浆循环系统试块制作设备材料进场钢筋笼制作是否合格？钢筋笼存放处理泥浆抗压试验起拔护筒否是图2-1钻孔灌注桩工艺流程图第二章施工工艺流程2.1施工工艺流程第三章工程施工技术方案3.1放线定位灌注桩桩位按坐标法测放，测放前仔细复核设计部门所提供的桩位坐标无误，准确无误后用全站仪根据业主所交导线点及监理工程师认可的本工程控制网点逐桩施测。报请监理工程师复核合格后，护筒埋设前将桩位用四根控制桩引出桩外，便于护筒埋设后的钻机及整个桩基施工过程中校核。3.2钻孔平台搭设陆上桩施工可布置简易的施工工作平台，在钻机下用枕木及方木垫牢，确保桩基在施工时钻机不下沉及移位。3.3埋设护筒由于地表层为杂填土，土质较差，为防止孔口塌落，保证孔内水位，需埋设钢护筒。钢护筒直径：φ120cm的桩，护筒直径1.4m;φ150cm的桩，护筒直径1.7m;φ160cm的桩，护筒直径2.0m;壁厚5mm，护筒长2～4m，根据地表土质的实际情况确定。护筒采用人工与机械相结合的方法施工，陆上桩在钻机就位前先人工挖孔到深度后，将护筒就位，在护筒周围用人工将土夯实。3.4钻机就位先在桩位处测一定的距离，地面上垂直于桥的方向铺木方，然后在木方上横桥向再铺设木方或轨道，桩机移动采用下垫滚筒卷扬机牵引就位，钻架就位后确保上下共线（即桩中心、钻架顶中心，铁门中心三点共线），纵横向水平（即钻架底盘的纵横向水平），用线坠校对垂直线，用水准仪校对水平线。钻机就位复核准确无误后将钻架进行固定。3.5泥浆池设备及泥浆制备在桩孔位置设置泥浆池，作灌注桩的泥浆循环系统。钻机开钻前，先在泥浆池中进行人工造浆，作钻孔前期的护壁作用，每个泥浆池平面尺寸约4×8m，分为沉淀池、储浆池和吸浆池,从钻孔中流出的带有钻渣的泥浆经泥浆槽流入沉淀池，由沉淀池经初步沉淀后流入储浆池，再由储浆池流入吸浆池供泥浆泵吸入，经高压软管、钻杆进入孔底冲击土层。本工程在不影响泥浆沉淀的前提下，因场地有限，将储浆池和吸浆池合并。泥浆池中沉淀池和吸浆池中各安装一台泥浆泵，沉淀池中泥浆泵起排除多余泥浆及钻渣作用，吸浆池内泥浆泵与高压软管相联接，起循环作用。3.6泥浆排放钻...
