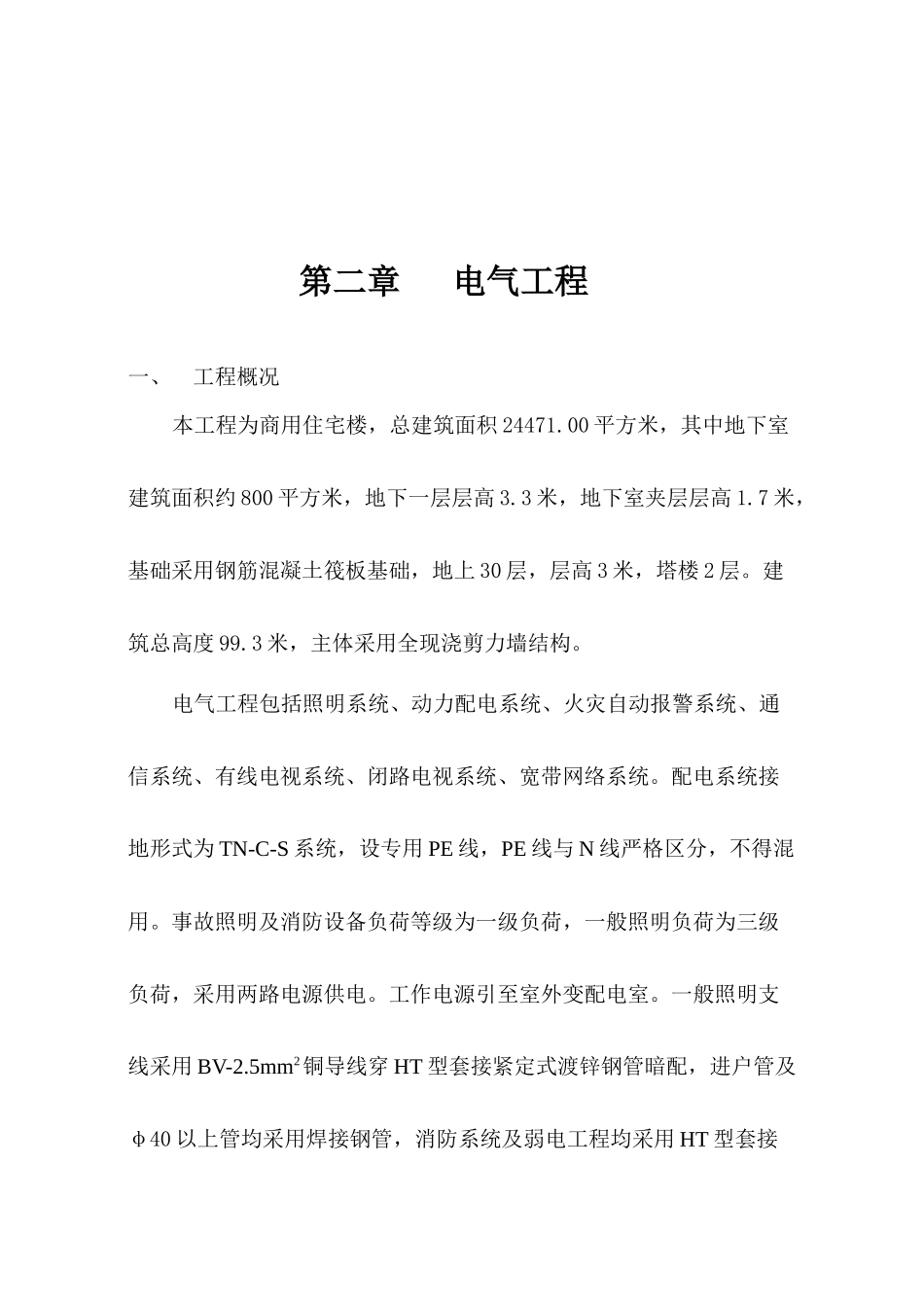

第一章编制依据及施工准备1、工程施工图纸2、国家建筑施工规范给排水及采暖工程施工验收规范GB50242-2002通风与空调工程施工验收规范GB50243-2002供配电系统设计规范GB50092-95低压配电设计规范GB50054-95建筑物防雷规范GB50057-94民用建筑照明设计规范GBJ133-90火灾报警系统设计规范GB50116-983、施工布置及施工准备（1）、工程质量以我公司的质量方针及质量保证手册为依据，加强现场管理，强化技术指导和质量监控,明确职责,认真按照质量验收标准和国家规范检查验收各分部分项工程，坚决按照施工工序施工,严格做好隐蔽验收工作,确保工程质量。（2）、保证主要材料、机具、配件的按时保质、保量供应，把好材料的质量关，对材料的生产、检查必须符合要求。对不合格的材料坚决不入现场。（3）、加强施工现场的准备工作，是保证施工进度和工程质量、安全生产、文明施工的前提，因此，必须做好技术措施、劳动组织、生产安全培训等工作的认真落实。（4）、认真做好施工前图纸会审工作，组织技术交底、安全交底，对新材料、新技术、新工艺认真学习。（5）、施工前做好一切准备工作。（6）、劳动力的配备：技术及工人初期配19人。第二章电气工程一、工程概况本工程为商用住宅楼，总建筑面积24471.00平方米，其中地下室建筑面积约800平方米，地下一层层高3.3米，地下室夹层层高1.7米，基础采用钢筋混凝土筏板基础，地上30层，层高3米，塔楼2层。建筑总高度99.3米，主体采用全现浇剪力墙结构。电气工程包括照明系统、动力配电系统、火灾自动报警系统、通信系统、有线电视系统、闭路电视系统、宽带网络系统。配电系统接地形式为TN-C-S系统，设专用PE线，PE线与N线严格区分，不得混用。事故照明及消防设备负荷等级为一级负荷，一般照明负荷为三级负荷，采用两路电源供电。工作电源引至室外变配电室。一般照明支线采用BV-2.5mm2铜导线穿HT型套接紧定式渡锌钢管暗配，进户管及φ40以上管均采用焊接钢管，消防系统及弱电工程均采用HT型套接紧定式渡锌钢管暗配。二、安装工艺流程结构配合管预埋桥架安装电缆铺设设备安装施工准备孔洞预留管路暗配电缆铺设器具安装调试防雷与接地三、分项工程施工措施1、钢管暗配：钢管暗配前做好管盒预制工作，包括除锈、刷漆、煨弯等，管径25mm以内可采用手动弯管器煨弯，32mm以上可采用液压弯管器煨弯，切管采用钢锯、割管器、无齿锯、砂轮切割机等专用工具。切断后及时打磨管口，管路连接采用套管连接，连接长度为连接管径的1.5—3倍，连接管对口处应在套管的中心，焊口应焊接牢固严密。2、HT型套接紧定式镀锌钢管暗配：①材料要求套接紧定式镀锌钢管连接应采用同一金属材料制作，管材连接套管及附件使用的原材料应符合国家现行标准的规定，产品附有出厂合格证和检验报告。②主要机具手动弯管器、液压开孔器、砂轮锯、钢锯、半圆挫、卷尺、线坠、人字梯子。③作业条件各层水平线和墙体厚度线已弹好配合土建施工，现浇混凝土板内配管，在底板筋完后，上层筋未绑之前，根据施工图尺寸和位置配合土建施工，随墙（砌体）配合立管施工。④质量要点使用扳手弯管时，移动要适度，用力不要过猛，铺设管路时应按设计图纸要求及现场情况，沿最近线路铺设，配管后要及时扫管，发现堵管及时修复，配管后应及时加管堵将管口堵严，管口不齐有毛刺及时处理，盒箱与螺纹接头应按操作工艺进行，否则造成电气接地不良。⑤操作工艺煨弯时，、管径25mm以下可采用手扳煨弯管器，将管子插入煨管器，逐步煨出所需要的角度，管径32mm以上可采用液压煨弯器。管路长度超过30m无弯曲；超过20米有一个弯曲；超过15米有两个弯曲和超过8米有三个弯曲情况应增加一个接线盒。管弯半径不小于管外径的十倍，埋入墙体和混凝土内管保护层不小于15mm，管进箱时排列要整齐，管口高出配电箱柜基础面宜为50-80mm，进箱盒时采用专用接头固定，管连接采用紧定式螺钉，专用工具操作，严禁熔焊连接，铺设完毕端头应封堵严密，管与管，管与盒箱连接符合套接式钢导管管路连接的规定，连接处可不设置跨接地线，管路外壳应有可靠接地。3、防雷接地①工艺流程接地母线引下线敷设避雷带接地电阻测试②镀锌圆钢焊接...
