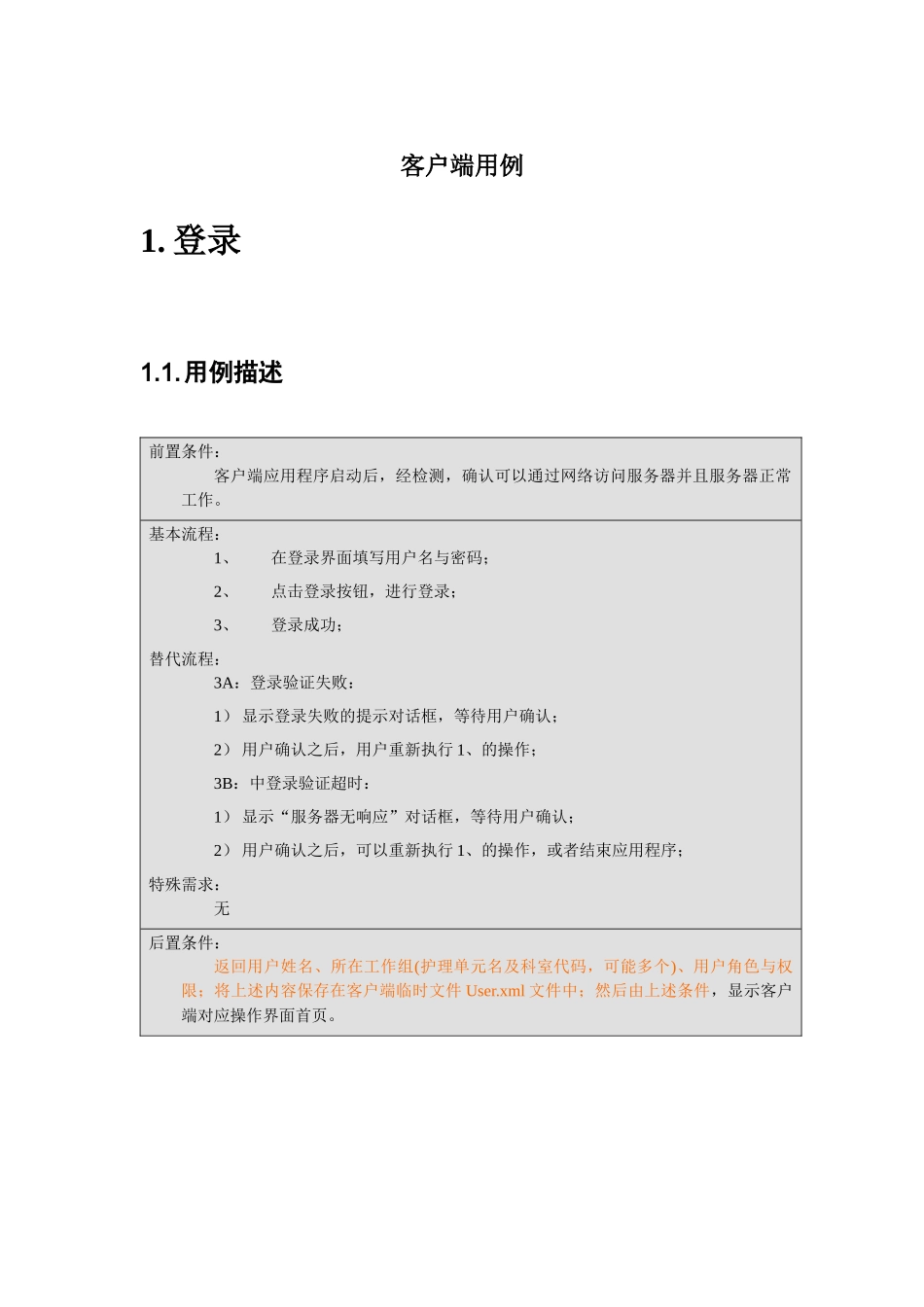

客户端用例1.登录1.1.用例描述前置条件：客户端应用程序启动后，经检测，确认可以通过网络访问服务器并且服务器正常工作。基本流程：1、在登录界面填写用户名与密码；2、点击登录按钮，进行登录；3、登录成功；替代流程：3A：登录验证失败：1）显示登录失败的提示对话框，等待用户确认；2）用户确认之后，用户重新执行1、的操作；3B：中登录验证超时：1）显示“服务器无响应”对话框，等待用户确认；2）用户确认之后，可以重新执行1、的操作，或者结束应用程序；特殊需求：无后置条件：返回用户姓名、所在工作组(护理单元名及科室代码，可能多个)、用户角色与权限；将上述内容保存在客户端临时文件User.xml文件中；然后由上述条件，显示客户端对应操作界面首页。1.2.用户界面图1.1登录界面1图1.2登录界面2图1.3登录界面3图1.4登录界面41.3.操作流程1、客户端程序启动后，与配置的服务器地址连接，连接成功之后，显示登录页面，如图1.1登录界面1所示。其中（1）是账号输入框，用于输入用户的账号，该输入框为comboBox控件，可以通过键盘输入账号，也可以通过下拉列表从以往登录成功的账号中选择账号；（2）是密码输入框，用于输入相应的密码，显示的字符为“*”或者“●”；（3）为登录按钮；2、（1）账号输入框中，使用灰色字体，初始显示“请输入账号”，当用户点击（1）账号输入框时，清空（1）中的内容；3、（2）密码输入框中，使用灰色字体，初始显示“请输入密码”，当用户点击2）密码输入框时，清空（2）中的内容；4、用户在账户输入框中，通过键盘或者下拉列表的形式，输入账号，界面效果如图1.2登录界面2所示；5、用户在密码输入框中输入密码；6、用户按下登录按钮，进行账号和密码的非空检测，如果账号或者密码为空，提示用户填入账号和密码，显示效果未绘图，请参考图1.4登录界面4中的错误提示界面；7、用户按下确认后，界面显示回图1.1登录界面1的效果；8、如账号和密码填写完整，用户按下登录按键，此时登录按键变为“禁用”状态，界面效果如图1.3登录界面3所示；9、如果登录不成功，弹出对话框，提示“账号或者密码错误”，并等待用户确认；10、用户按下确认按钮后，登录按钮恢复“使能”，显示效果如图1.1登录界面1所示，但是此时的（1）账号输入框中，使用灰色字体，初始显示之前填写的账号；当用户点击（1）账号输入框时，清空（1）中的内容；（2）密码输入框中，使用灰色字体，仍然填写之前的登录密码，显示为密码符，当用户点击2）密码输入框时，清空（2）中的内容；11、如果登录成功，获取用户姓名、所在工作组(护理单元名及科室代码，可能多个)、用户角色与权限；将上述内容保存在客户端临时文件User.xml文件中；程序可以随时调用这几项内容，用于用户管理、数据提交时的用户确认等。12、根据User.xml内容，显示用户界面首页；1.4.交互流程图1.5客户端和服务器登录交互图1、客户端使用API接口，向服务发送登录数据；2、服务器端，选择“用户验证”核心业务处理程序进行用户验证；3、服务器将验证结果返回客户端；1.5.数据描述1.5.1.登录数据XML文件格式1、XML文件内容用户名密码程序名版本号2、注释1.5.2.验证结果XML文件格式1、XML文件内容登录结果用户名用户姓名科室科室代码科室科室代码科室科室代码用户权限标签的值是fail或者ok，fail表示登录失败，ok表示登录成功。2、注释登录结果：0为失败，1为成功，2为超时；用户名为用户ID，在数据修改提交数据库时需用到；用户姓名用于界面使用提醒；Group用户组中至少含一个科室，也可能存在多个科室；用户权限则用于判断应用程序中可使用的功能。1.6.程序处理1.6...
