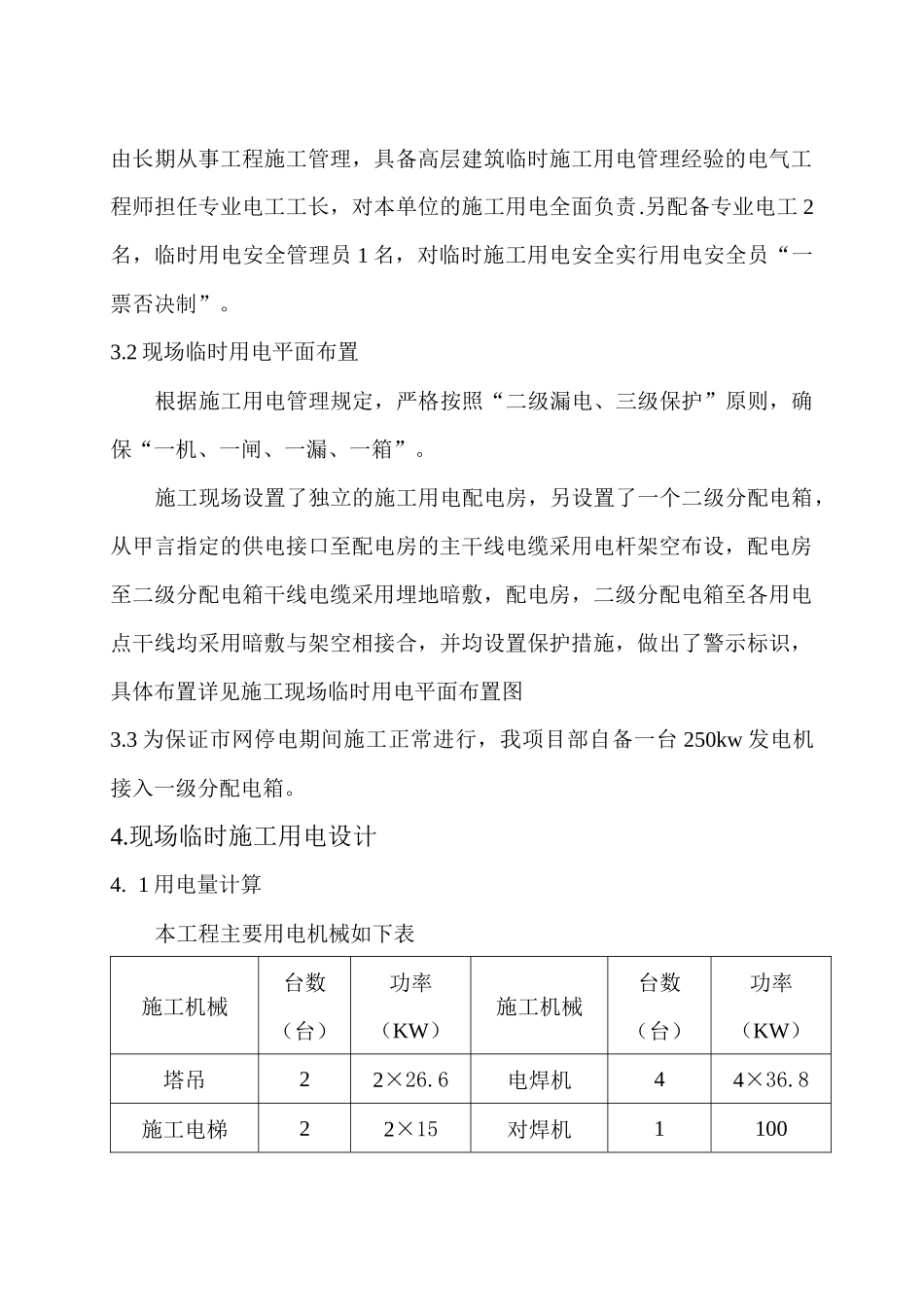

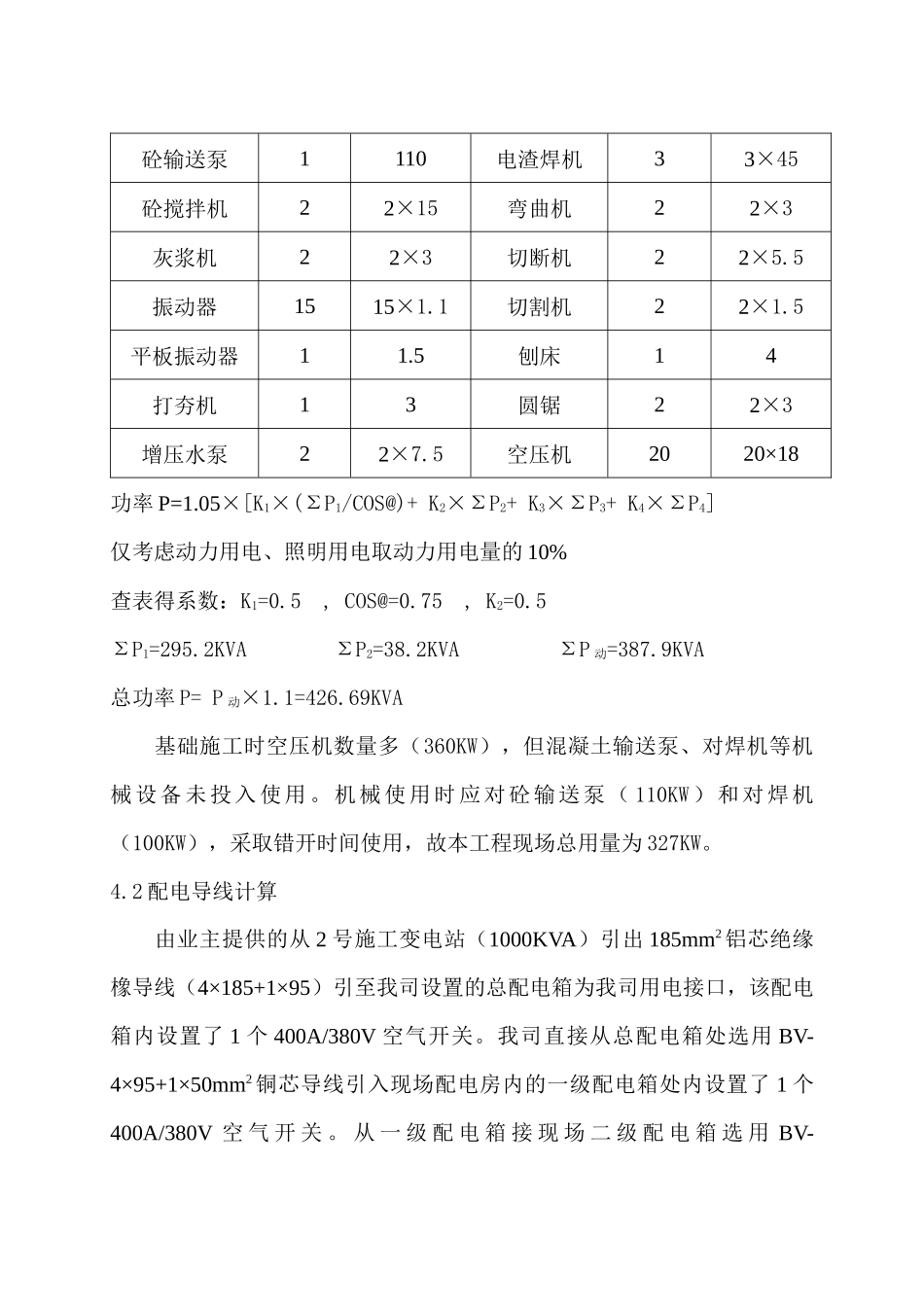

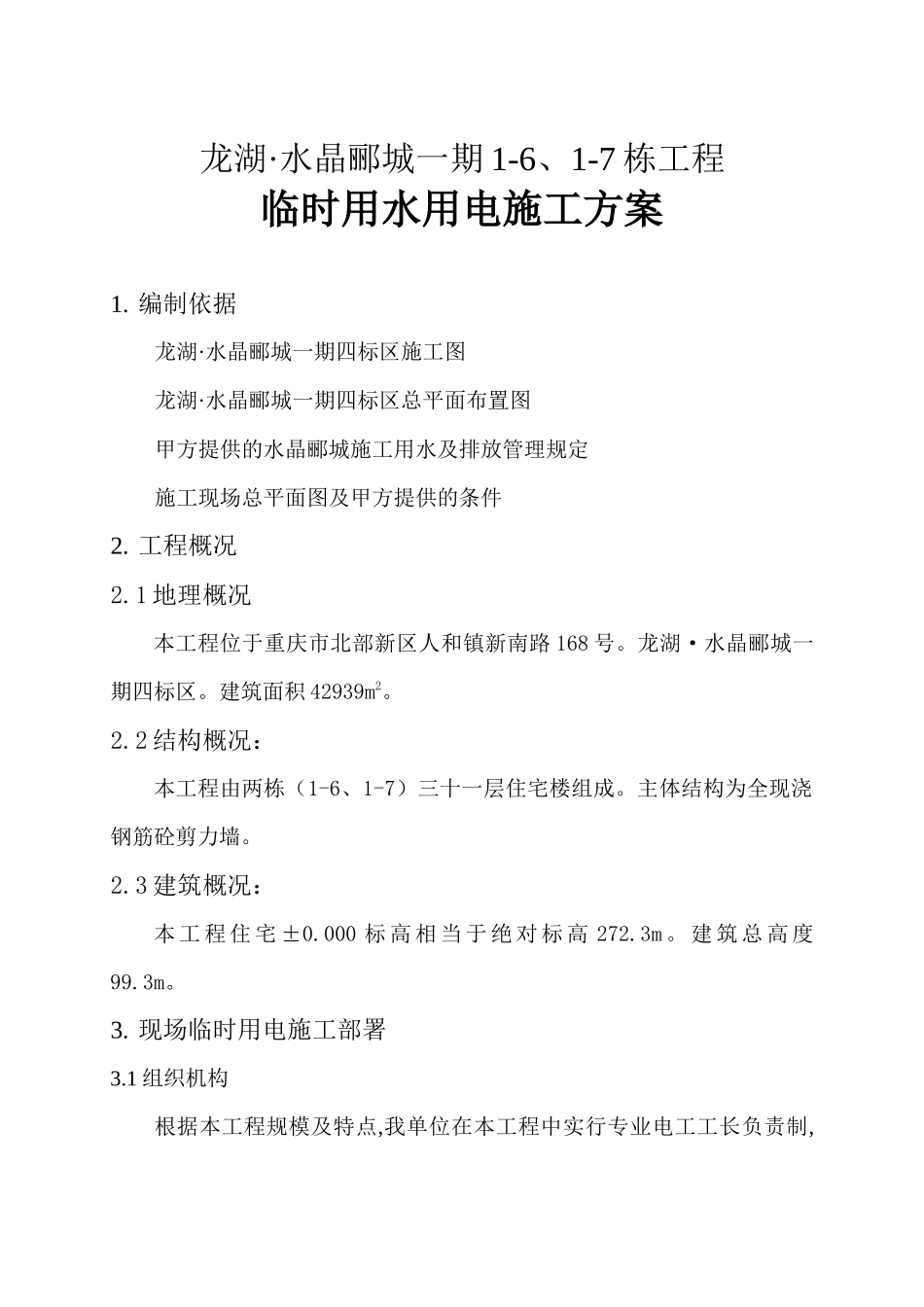

龙湖·水晶郦城一期1-6、1-7栋工程临时用水用电施工方案1.编制依据龙湖·水晶郦城一期四标区施工图龙湖·水晶郦城一期四标区总平面布置图甲方提供的水晶郦城施工用水及排放管理规定施工现场总平面图及甲方提供的条件2.工程概况2.1地理概况本工程位于重庆市北部新区人和镇新南路168号。龙湖·水晶郦城一期四标区。建筑面积42939m2。2.2结构概况：本工程由两栋（1-6、1-7）三十一层住宅楼组成。主体结构为全现浇钢筋砼剪力墙。2.3建筑概况：本工程住宅±0.000标高相当于绝对标高272.3m。建筑总高度99.3m。3.现场临时用电施工部署3.1组织机构根据本工程规模及特点,我单位在本工程中实行专业电工工长负责制,由长期从事工程施工管理，具备高层建筑临时施工用电管理经验的电气工程师担任专业电工工长，对本单位的施工用电全面负责.另配备专业电工2名，临时用电安全管理员1名，对临时施工用电安全实行用电安全员“一票否决制”。3.2现场临时用电平面布置根据施工用电管理规定，严格按照“二级漏电、三级保护”原则，确保“一机、一闸、一漏、一箱”。施工现场设置了独立的施工用电配电房，另设置了一个二级分配电箱，从甲言指定的供电接口至配电房的主干线电缆采用电杆架空布设，配电房至二级分配电箱干线电缆采用埋地暗敷，配电房，二级分配电箱至各用电点干线均采用暗敷与架空相接合，并均设置保护措施，做出了警示标识，具体布置详见施工现场临时用电平面布置图3.3为保证市网停电期间施工正常进行，我项目部自备一台250kw发电机接入一级分配电箱。4.现场临时施工用电设计4.1用电量计算本工程主要用电机械如下表施工机械台数（台）功率（KW）施工机械台数（台）功率（KW）塔吊22×26.6电焊机44×36.8施工电梯22×15对焊机1100砼输送泵1110电渣焊机33×45砼搅拌机22×15弯曲机22×3灰浆机22×3切断机22×5.5振动器1515×1.1切割机22×1.5平板振动器11.5刨床14打夯机13圆锯22×3增压水泵22×7.5空压机2020×18功率P=1.05×[K1×(ΣP1/COS@)+K2×ΣP2+K3×ΣP3+K4×ΣP4]仅考虑动力用电、照明用电取动力用电量的10%查表得系数：K1=0.5,COS@=0.75,K2=0.5ΣP1=295.2KVAΣP2=38.2KVAΣP动=387.9KVA总功率P=P动×1.1=426.69KVA基础施工时空压机数量多（360KW），但混凝土输送泵、对焊机等机械设备未投入使用。机械使用时应对砼输送泵（110KW）和对焊机（100KW），采取错开时间使用，故本工程现场总用量为327KW。4.2配电导线计算由业主提供的从2号施工变电站（1000KVA）引出185mm2铝芯绝缘橡导线（4×185+1×95）引至我司设置的总配电箱为我司用电接口，该配电箱内设置了1个400A/380V空气开关。我司直接从总配电箱处选用BV-4×95+1×50mm2铜芯导线引入现场配电房内的一级配电箱处内设置了1个400A/380V空气开关。从一级配电箱接现场二级配电箱选用BV-4×75+1×35mm2铜芯导线，二级配电箱内设置了1个200A/380V空气开关。一二级配电箱均具备漏电保护作重复接地。一级配电箱供应二级配电箱、F座塔吊、F座楼层用电、砼输送泵、搅拌机、F、G座施工电梯等现场所有用电设施。二级配电箱供应钢筋房、木工房、机修房、G座塔吊、G座楼层用电及办公区域照明。自升式塔吊分路I线=K×ΣP/（√3×U线×COSΦ）=200A查表选用50mm2铜芯橡皮线。输送泵分路I线=K×ΣP/（√3×U线×COSΦ）=150A查表选用25mm2铜芯橡皮线。施工电梯分路I线=K×ΣP/（√3×U线×COSΦ）=30A查表选用4mm2铜芯橡皮线。搅拌机分路I线=K×ΣP/（√3×U线×COSΦ）=60A查表选用16mm2铜芯橡皮线。操作层用电分路I线=K×ΣP/（√3×U线×COSΦ）=130A查表选用25mm2铜芯橡皮线。生活区照明分路，选用6mm2铜芯橡皮线。4.3导线布置经过上述导线空许电流计算，以确定各支路的电缆线布置情况。于业主提供的电源处设总配电箱，现场设一级配电箱，二级配电箱，各支路电缆从一、二级配电箱引出。自升式塔吊电缆线采用移动式铜芯软电缆YZ-3×16+2×10。钢筋房、木工房、机修房电缆线采用铜芯导线BV-3×50+2×25输送泵电缆采用铜芯导线BV-3×25+2×16施工电梯采用铜芯导线BV-3×16+2×10搅拌机采用铜芯导线BV-3×16+2×10操作层采用铜芯导线BV-3×35+2×...
