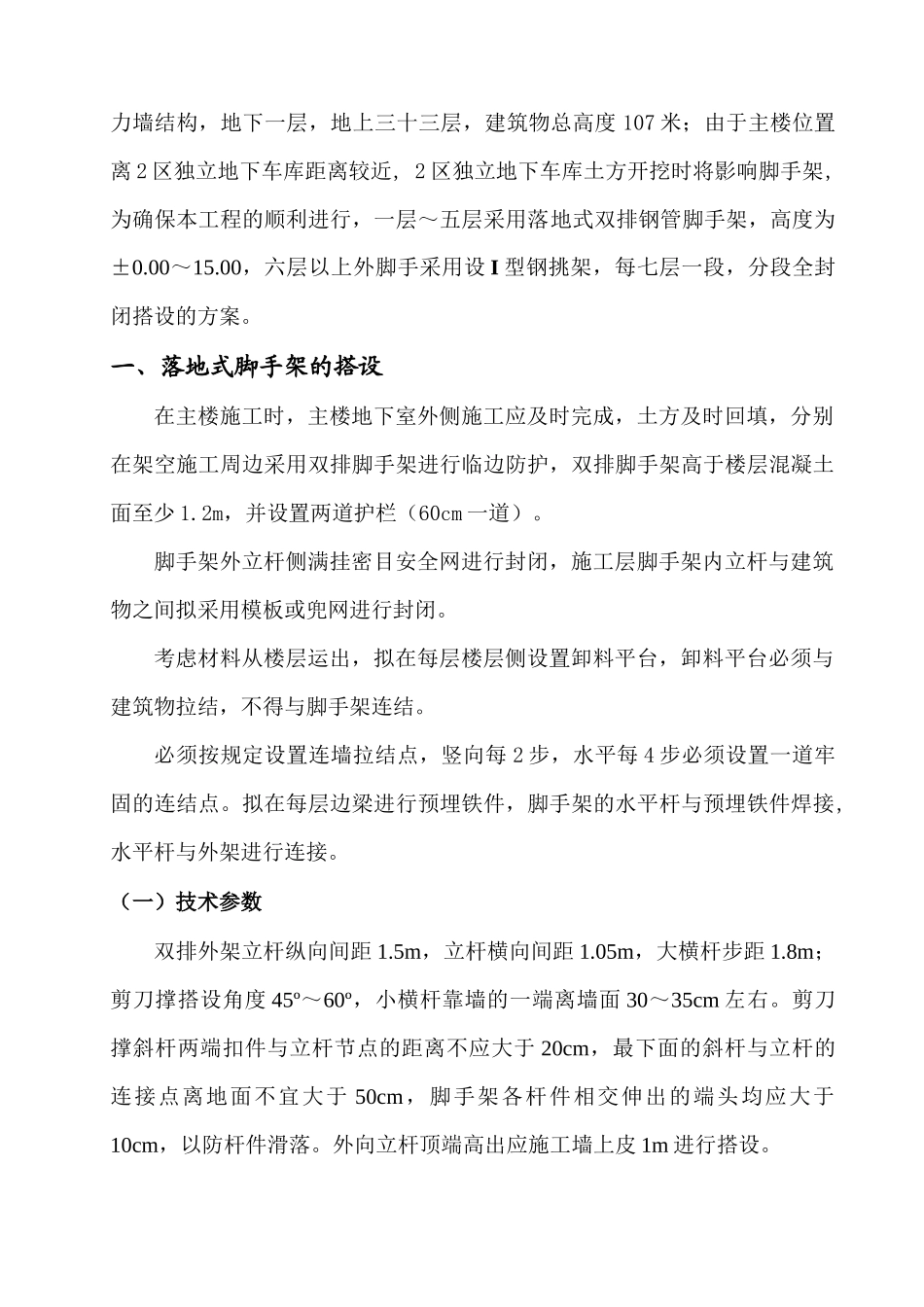

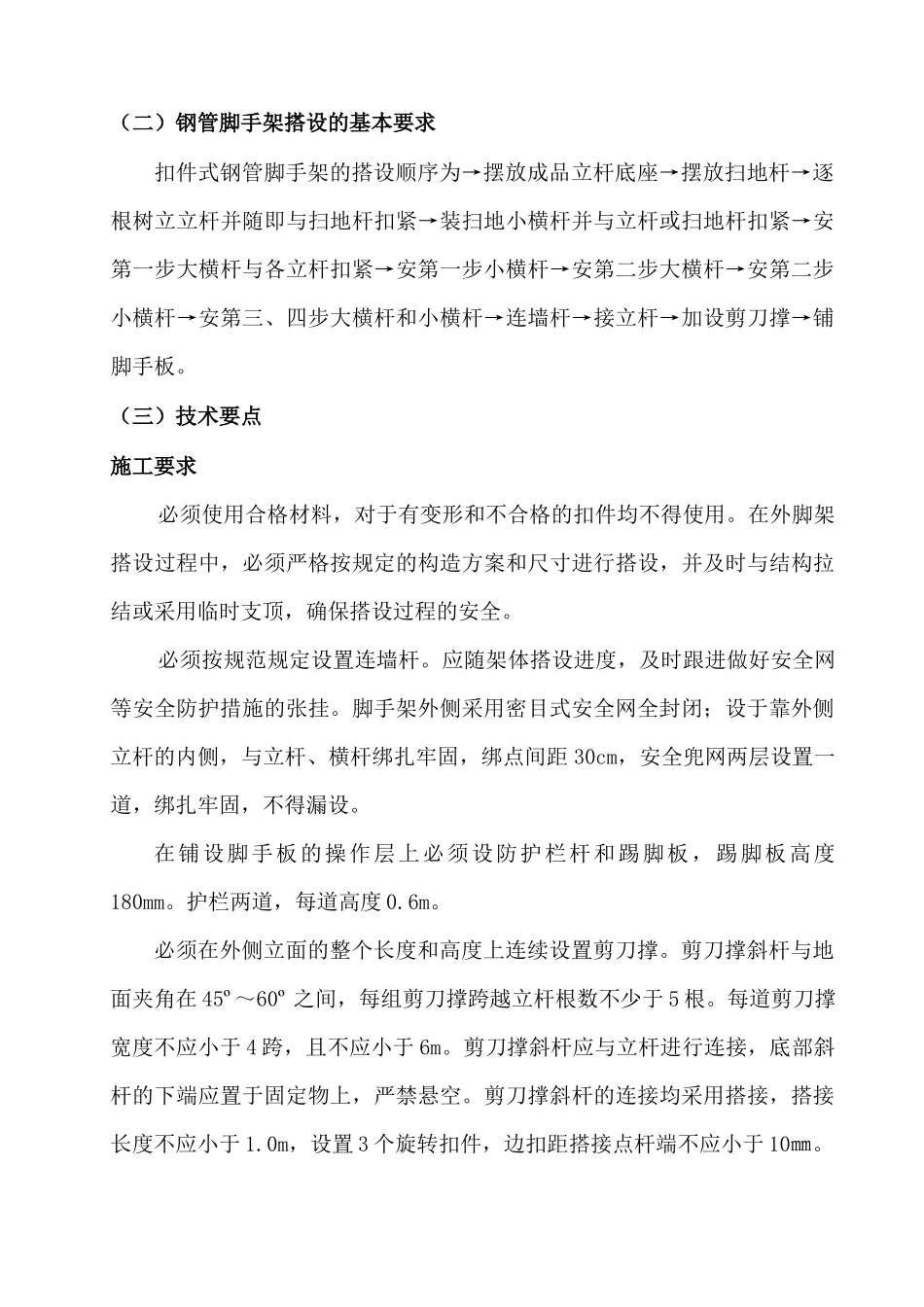

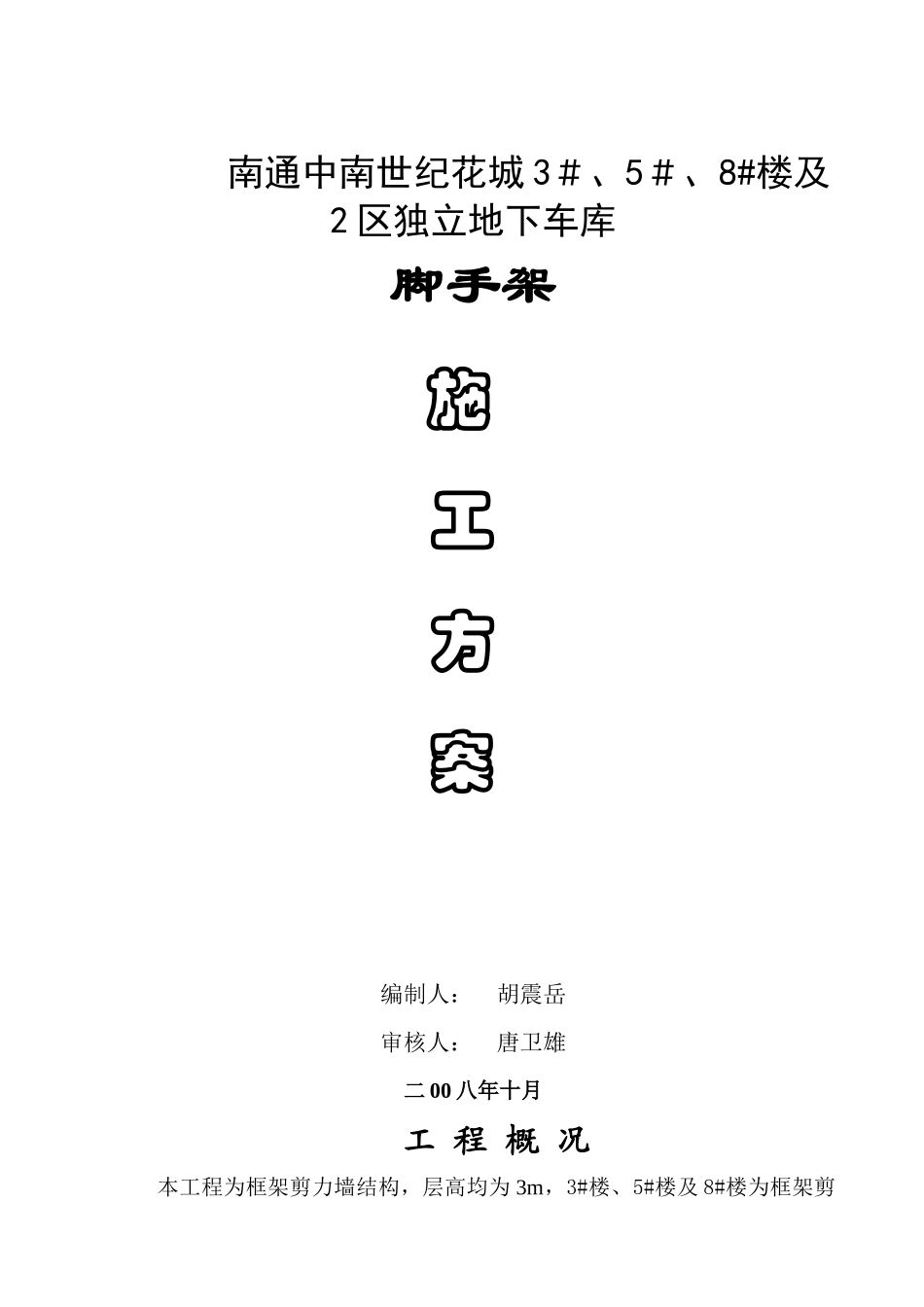

南通中南世纪花城3＃、5＃、8#楼及2区独立地下车库脚手架施工方案编制人：胡震岳审核人：唐卫雄二00八年十月工程概况本工程为框架剪力墙结构，层高均为3m，3#楼、5#楼及8#楼为框架剪力墙结构，地下一层，地上三十三层，建筑物总高度107米；由于主楼位置离2区独立地下车库距离较近,2区独立地下车库土方开挖时将影响脚手架,为确保本工程的顺利进行，一层～五层采用落地式双排钢管脚手架，高度为±0.00～15.00，六层以上外脚手采用设I型钢挑架，每七层一段，分段全封闭搭设的方案。一、落地式脚手架的搭设在主楼施工时，主楼地下室外侧施工应及时完成，土方及时回填，分别在架空施工周边采用双排脚手架进行临边防护，双排脚手架高于楼层混凝土面至少1.2m，并设置两道护栏（60cm一道）。脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑物之间拟采用模板或兜网进行封闭。考虑材料从楼层运出，拟在每层楼层侧设置卸料平台，卸料平台必须与建筑物拉结，不得与脚手架连结。必须按规定设置连墙拉结点，竖向每2步，水平每4步必须设置一道牢固的连结点。拟在每层边梁进行预埋铁件，脚手架的水平杆与预埋铁件焊接,水平杆与外架进行连接。（一）技术参数双排外架立杆纵向间距1.5m，立杆横向间距1.05m，大横杆步距1.8m；剪刀撑搭设角度45º～60º，小横杆靠墙的一端离墙面30～35cm左右。剪刀撑斜杆两端扣件与立杆节点的距离不应大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，脚手架各杆件相交伸出的端头均应大于10cm，以防杆件滑落。外向立杆顶端高出应施工墙上皮1m进行搭设。（二）钢管脚手架搭设的基本要求扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。（三）技术要点施工要求必须使用合格材料，对于有变形和不合格的扣件均不得使用。在外脚架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构拉结或采用临时支顶，确保搭设过程的安全。必须按规范规定设置连墙杆。应随架体搭设进度，及时跟进做好安全网等安全防护措施的张挂。脚手架外侧采用密目式安全网全封闭；设于靠外侧立杆的内侧，与立杆、横杆绑扎牢固，绑点间距30cm，安全兜网两层设置一道，绑扎牢固，不得漏设。在铺设脚手板的操作层上必须设防护栏杆和踢脚板，踢脚板高度180mm。护栏两道，每道高度0.6m。必须在外侧立面的整个长度和高度上连续设置剪刀撑。剪刀撑斜杆与地面夹角在45º～60º之间，每组剪刀撑跨越立杆根数不少于5根。每道剪刀撑宽度不应小于4跨，且不应小于6m。剪刀撑斜杆应与立杆进行连接，底部斜杆的下端应置于固定物上，严禁悬空。剪刀撑斜杆的连接均采用搭接，搭接长度不应小于1.0m，设置3个旋转扣件，边扣距搭接点杆端不应小于10㎜。在外脚手架搭设过程中脚手架里、外两排立杆均要竖直，尤其不得向外倾斜，搭设过程中应随时校正杆件垂直度和水平偏差；避免累积偏差过大。搭设时必须在垂直方向，水平方向按50%错开接头，所有立杆必须落地，不得在水平杆上加悬空立杆。搭设第一节立杆时应选用长短不一的钢管，确保错开立杆接头位置；小横杆的搭设应与大横杆垂直，小横杆两端应伸出大横杆外10cm以上。连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，十字形扣件不得使开口朝下，螺栓应适度拧紧。钢管立拄施工要求立拄上的对接扣件应交错布置，两个相邻立拄接头不能在同一步距内，且相邻立拄接头在高度方向错开的距离不小于一个步距，各接头中心距主节点的距离不应大于步距的1/3。立拄顶端应高出女儿墙上皮1.0m，高出建筑物檐口上皮1.5m。脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在靠纵向扫地杆下方的立杆上。钢管水平杆施工要求（1）横向水平杆设于纵向杆之下，纵向水平杆固定在立杆的内侧，并采用直角扣件与立杆扣紧。（2）...
