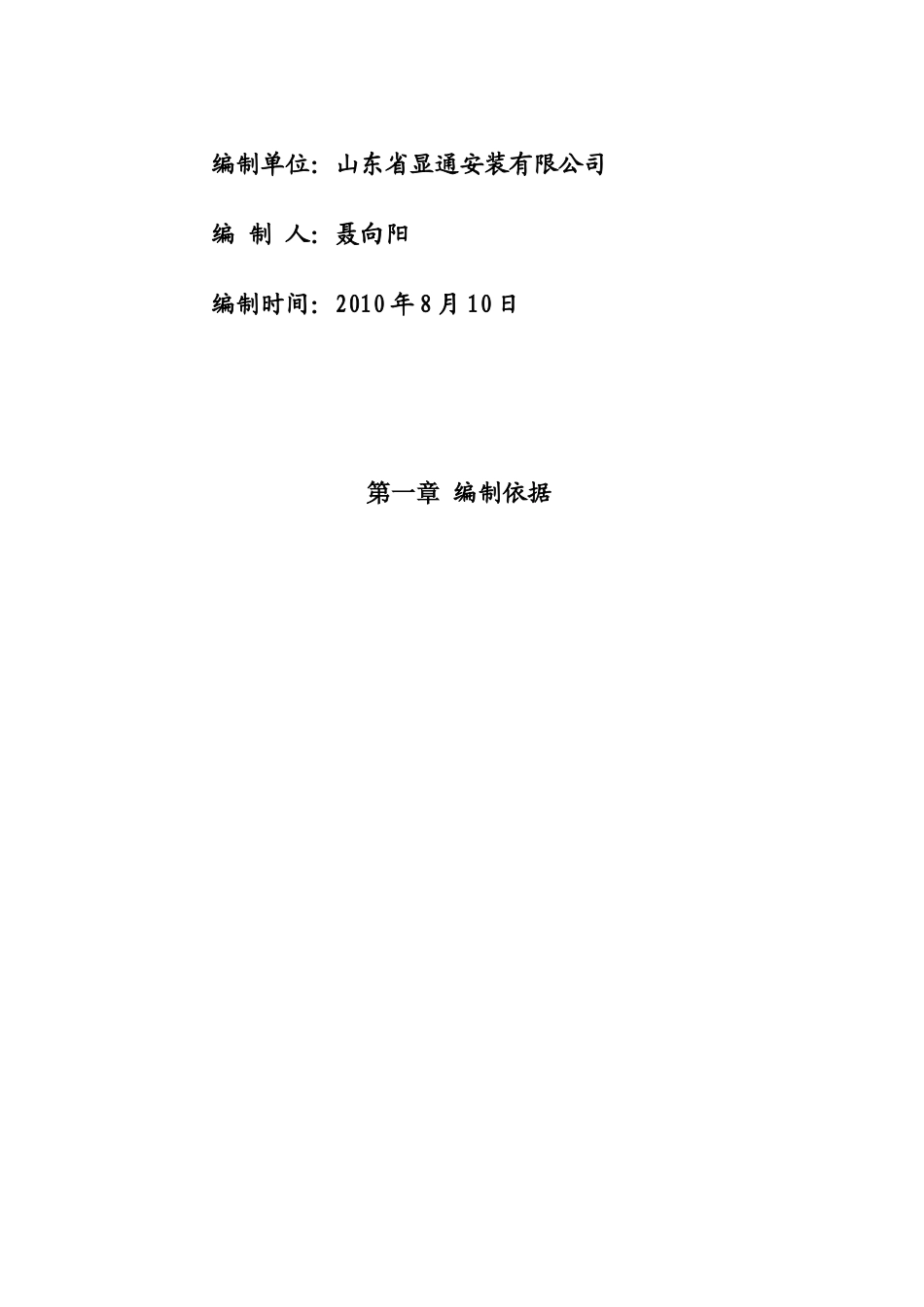

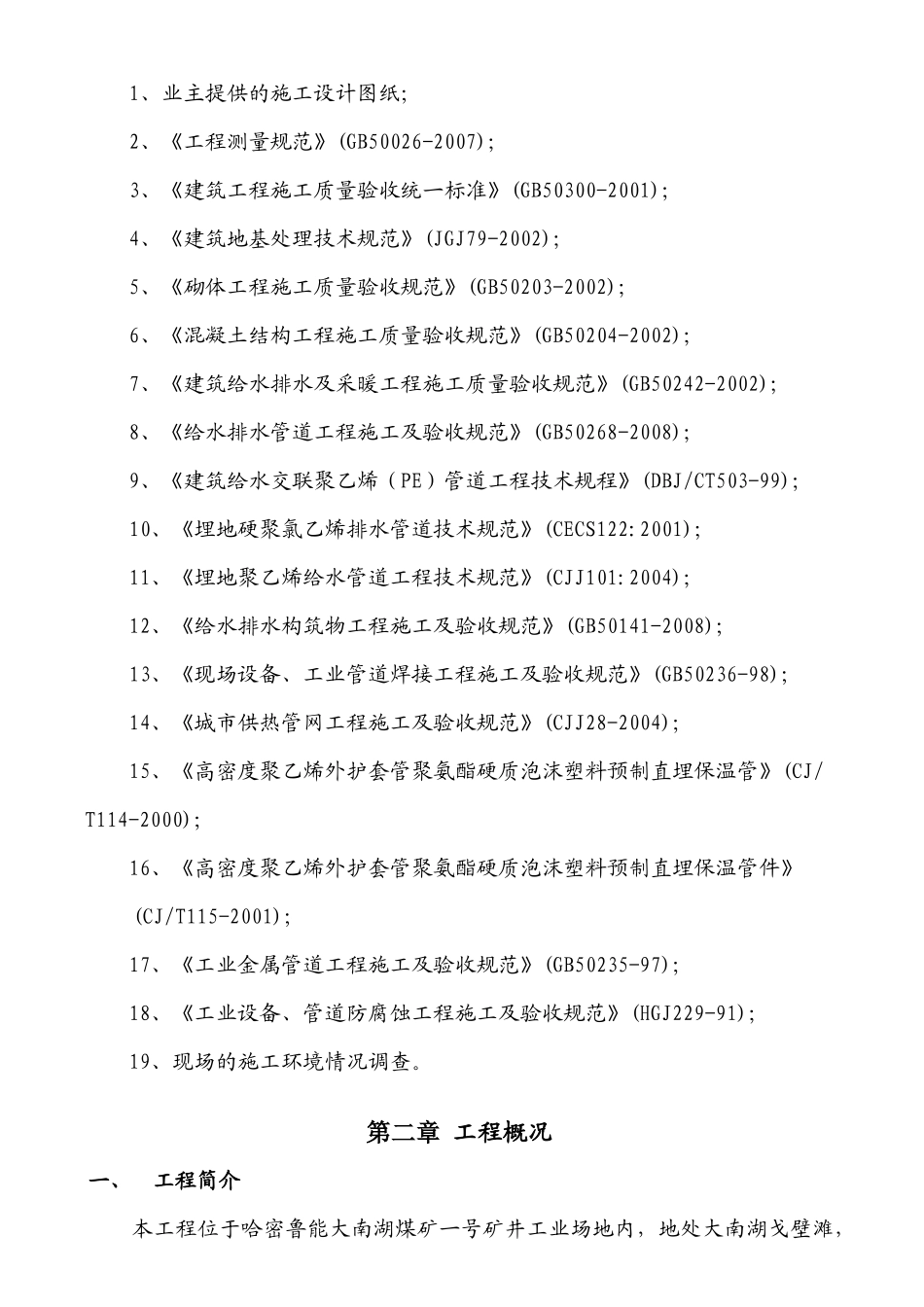

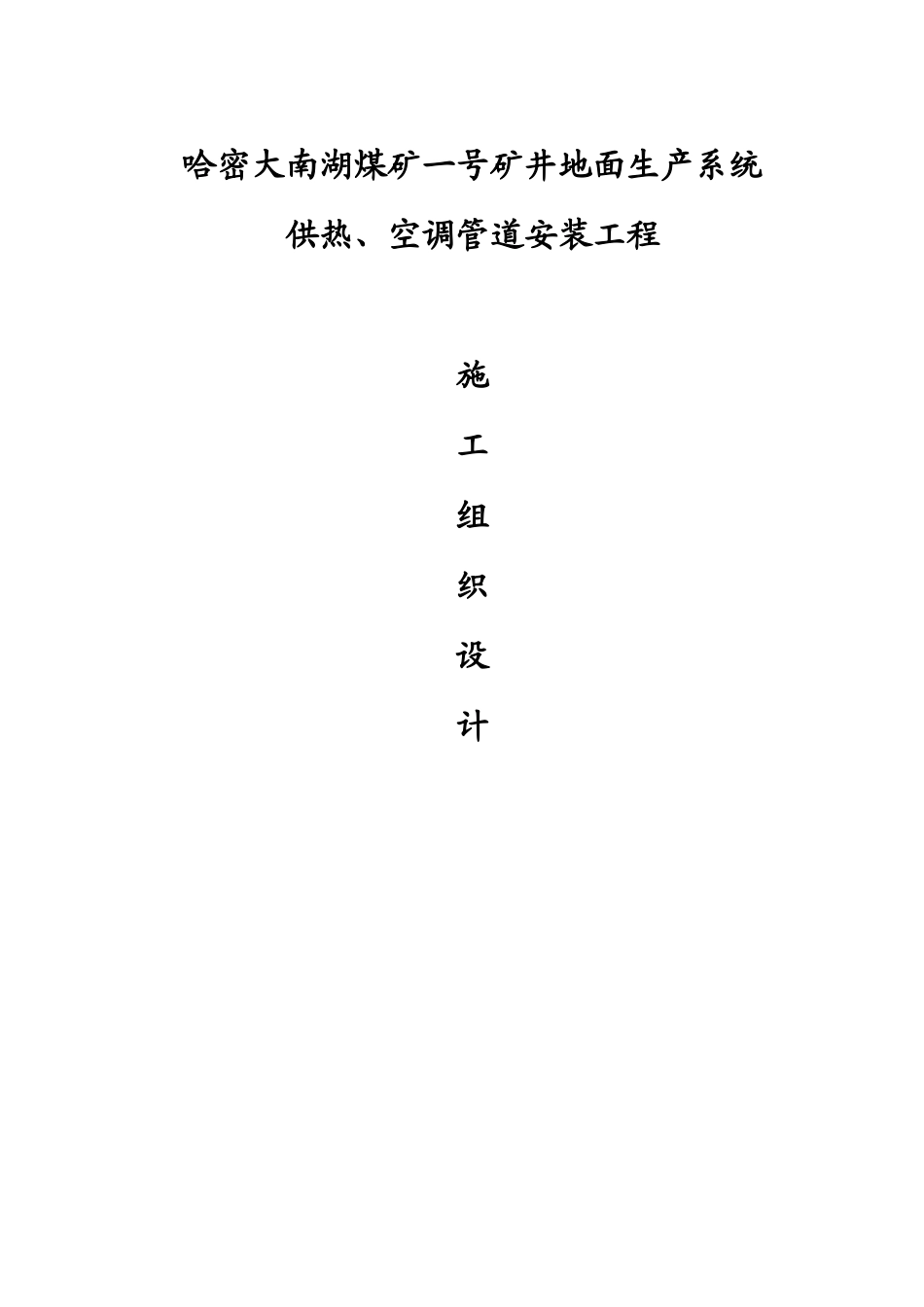

哈密大南湖煤矿一号矿井地面生产系统供热、空调管道安装工程施工组织设计编制单位：山东省显通安装有限公司编制人：聂向阳编制时间：2010年8月10日第一章编制依据1、业主提供的施工设计图纸；2、《工程测量规范》(GB50026-2007)；3、《建筑工程施工质量验收统一标准》(GB50300-2001)；4、《建筑地基处理技术规范》(JGJ79-2002)；5、《砌体工程施工质量验收规范》(GB50203-2002)；6、《混凝土结构工程施工质量验收规范》(GB50204-2002)；7、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)；8、《给水排水管道工程施工及验收规范》(GB50268-2008)；9、《建筑给水交联聚乙烯（PE）管道工程技术规程》(DBJ/CT503-99)；10、《埋地硬聚氯乙烯排水管道技术规范》(CECS122:2001)；11、《埋地聚乙烯给水管道工程技术规范》(CJJ101:2004)；12、《给水排水构筑物工程施工及验收规范》(GB50141-2008)；13、《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)；14、《城市供热管网工程施工及验收规范》(CJJ28-2004)；15、《高密度聚乙烯外护套管聚氨酯硬质泡沫塑料预制直埋保温管》(CJ/T114-2000)；16、《高密度聚乙烯外护套管聚氨酯硬质泡沫塑料预制直埋保温管件》(CJ/T115-2001)；17、《工业金属管道工程施工及验收规范》(GB50235-97)；18、《工业设备、管道防腐蚀工程施工及验收规范》(HGJ229-91)；19、现场的施工环境情况调查。第二章工程概况一、工程简介本工程位于哈密鲁能大南湖煤矿一号矿井工业场地内，地处大南湖戈壁滩，距哈密市84公里。哈密大南湖煤矿一号矿井地面生产系统土建安装工程，施工包括工业场地供热空调管道地沟、工业场地室外热力管网、消防、给水、自动喷淋、工业场地地面排水管路及压风管路等。（一）、工业场地室外热力管网工程工业场地室外热力管网工程我单位承担副井标段及地沟内管道的施工：1、供暖及空调管道部分供暖管道采用地沟敷设，其余供暖及空调管道均采用无补偿直埋敷设，沟槽底部砂垫层厚度为200mm，保温管上部覆盖砂层150-200mm厚。管网工作压力为1.0Mpa，管道采用无缝钢管，材质为20#，管道经清除表面污物锈蚀后刷樟丹两遍防腐。直埋管道保温采用聚氨酯保温层，保护层为高密度聚乙烯外套管，地沟内敷设的管道采用超细玻璃棉管壳保温，保护层为三油两布。2、蒸汽及凝结水管道1-1断面至7-7断面采用钢筋混凝土地沟敷设，8-8断面至10-10断面采用素混凝土地沟敷设。热媒为蒸汽，饱和蒸汽的设计压力为1.0Mpa，管道采用无缝钢管，材质为20#，管道经清除表面污物锈蚀后刷樟丹两遍防腐。管道采用超细玻璃棉管壳保温，保护层为三油两布。（二）、工业场地室外给排水工程工业场地室外给排水工程我单位承担副井标段的施工：工业场地给排水系统包括：生产消防给水系统、生活给水系统、自动喷淋给水系统、井下消防洒水给水系统、防火灌浆给水系统、中水给水系统、热水给水系统、热水回水系统、生活污排水系统、外排水系统。生产消防给水管、生活给水管、自动喷淋给水管、井下消防洒水给水管、防火灌浆给水管、中水给水管采用PE给水管，公称压力等级1.0Mpa，管道埋深1.6米；热水给水管、回水管采用焊接钢管，管道经清除表面污物锈蚀后刷樟丹两遍防腐。直埋管道保温采用聚氨酯保温层，保护层为高密度聚乙烯外套管，公称压力等级1.25Mpa，管道埋深1.6米，采用聚氨酯保温；生活污水排水管、外排水管采用硬聚氯乙烯（PVC-U）排水管，橡胶圈密封接口，土弧接口。阀门井及检查井采用砖砌。（三）、工业场地地面排水管路及压风管路工程工业场地地面排水管路及压风管路工程我单位承担副井标段的施工：排水管路及压风管路管道采用埋地敷设，管顶距地坪大于1500mm。管路工作压力为1.0Mpa，管道采用无缝钢管，材质为20#，管道经清除表面污物锈蚀后刷樟丹两遍防腐。管道保温采用聚氨酯保温层，保护层为高密度聚乙烯外套管。集水井宽度为1000mm，采用砖砌。（四）、雨水沟工业场地雨水沟工程我单位承担整个场区内雨水沟工程的施工：0.4m宽石砌盖板雨水沟，平均深1m。二、主要工程量表主要工程量表给排水工程PE管米双壁波纹管φ100米排水及压双壁波纹管DN300米地...
