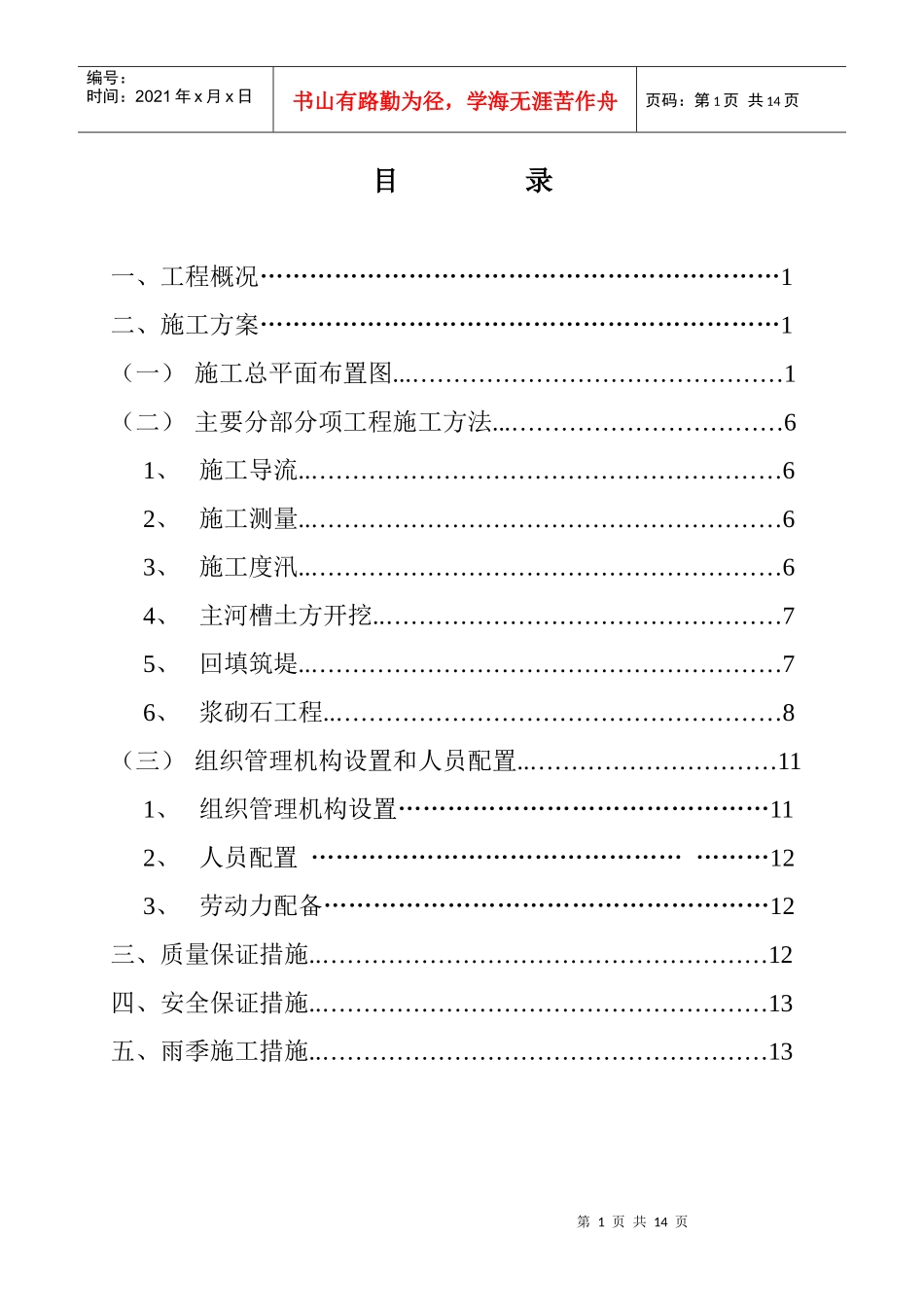

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页目录一、工程概况………………………………………………………1二、施工方案………………………………………………………1（一）施工总平面布置图...………………………………………1（二）主要分部分项工程施工方法...……………………………61、施工导流..…………………………………………………62、施工测量..…………………………………………………63、施工度汛..…………………………………………………64、主河槽土方开挖..…………………………………………75、回填筑堤..…………………………………………………76、浆砌石工程..………………………………………………8（三）组织管理机构设置和人员配置..…………………………111、组织管理机构设置………………………………………112、人员配置………………………………………………123、劳动力配备………………………………………………12三、质量保证措施..………………………………………………12四、安全保证措施..………………………………………………13五、雨季施工措施..………………………………………………13第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一、工程概况：贾鲁河属淮河流域的二级支流，发源于河南省新密市白杨树岗圣水谷，流经新密市、郑州市、中牟县、开封县、尉氏县、扶沟县、西华县、周口市入沙颖河，全长255.8KM，总流域面积5896KM2。其中在郑州市境内长137KM。贾鲁河是郑州市区唯一的对外排水河道，其排水作用非常重要。由于历史上受黄泛影响，河道土质沙性大，微地形起伏，地面排水不畅，水土流失严重，加上高含沙量引黄退水入河，以及市区高浓度排污水进入河道，造成河道淤积严重，在近几年降雨量不大的情况下，洪涝灾害仍频繁发生，严重制约了工农业生产的发展，威胁着两岸人民的生命财产安全。本标段从3+450~4+700，长度1250M，采用5年一遇除涝、50年一遇防洪的标准。河道设计断面形式为复合式断面，主河槽设计底宽为15M，河道坡降为1/700，边坡1：3。堤距维持现状，培堤边坡为1：3，堤顶宽度均为6M。桩号3+450~4+700堤防设计标准采用Ⅱ级，其中包括桩号3+800郑邙公路桥基础防护。桩号3+800~4+250左岸堤防实测断面图上未显示，实地勘察该段堤防损坏较为严重，本次治理应按设计标准加固培厚。该标段主要工程量如下：垃圾清运3226M3，机械挖土6.3万M3，机械挖淤泥1.6万M3，堤防填筑5.3万M3，浆砌石6100M3，郑邙公路桥基础防护及施工导流工程等。二、施工方案（一）施工总平面布置图第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1、现场情况本标段自老鸦陈桥下游3+450开始，至4+700结束，全长1250M，设计堤边距200M，现状堤防范围内左岸鱼池较多，河堤高低不平。桩号3+800-4+250段左岸有一条乡间公路，对该标段运输条件很有利。郑邙公路桥3+800从标段中间穿过，外界运输物质主要通过该桥跨河运至对岸。本次治理设计，疏浚河道主河槽中心线基本不变，堤防填筑在现状的堤防上进行加高培厚。2、施工道路布置根据现场情况，施工道路在郑邙公路桥上游布置在右岸，下游布置在左岸与郑邙公路桥连接，组成内外交通运输系统。砂石料主要沿此道路运输，在郑邙公路桥上游左岸3+600左右、郑邙公路桥下游右岸4+100和4+400左右导流明渠通过处埋设钢筋砼管解决导流侧土方运输道路问题。由于该标段鱼池较多，河床高低不平，修筑临时道路主要采用以下方法：把池内积水用水泵排入导流明渠，进行凉晒及机械清淤；挖掘机就地挖土筑路，并把池堤处整平；推土机推平碾压，如遇软基部分可采用换土回填法或抛石挤密法加固路基，保证路基的稳定性，满足施工需要。顺河方向尽量利用原有堤顶道路；为保证汛期道路不泥泞，路面用砖渣、煤渣、碎石等进行硬化。3、施工用电第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页①线路设置根据现场实际情况，争取以最方便的途径...
