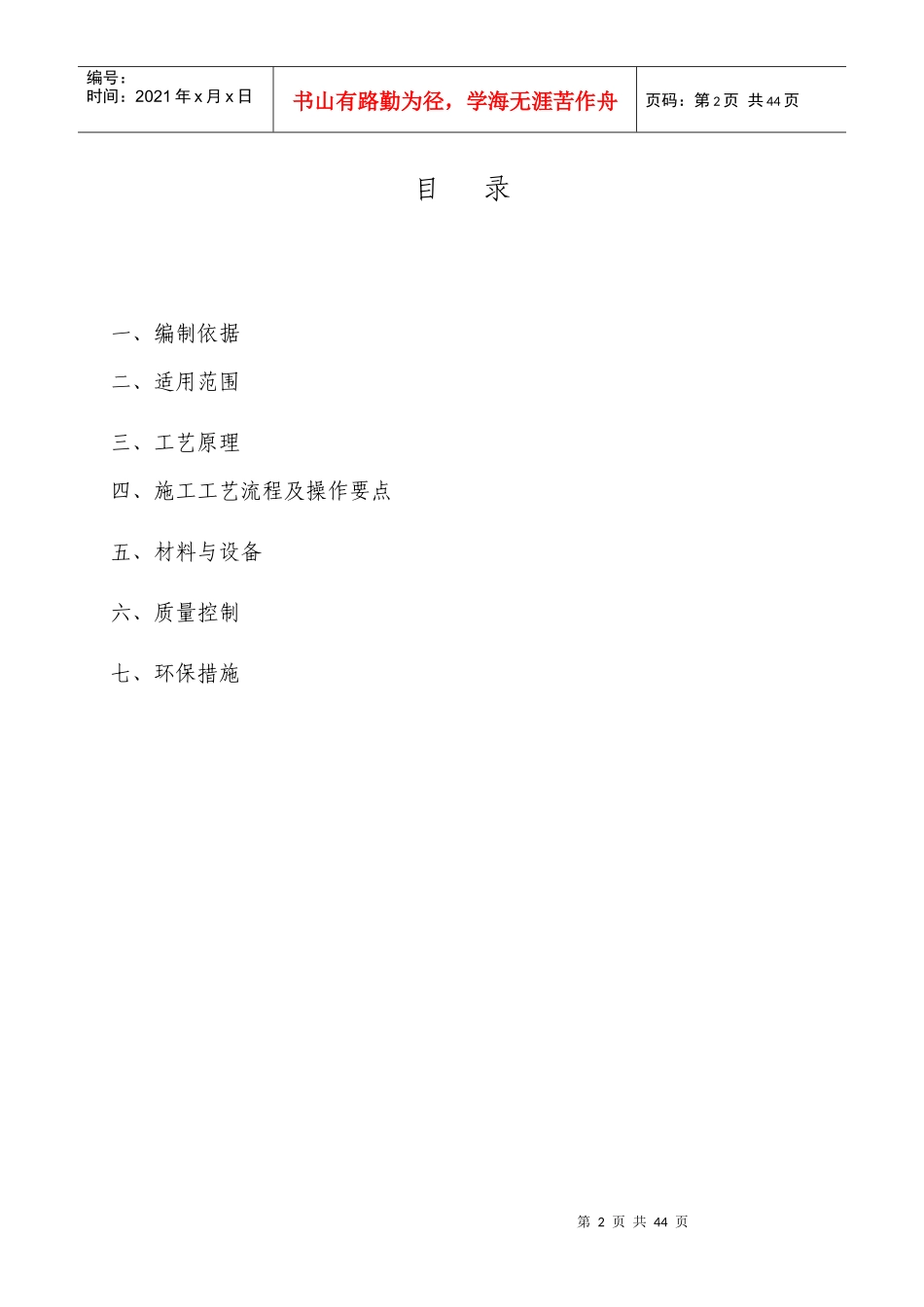

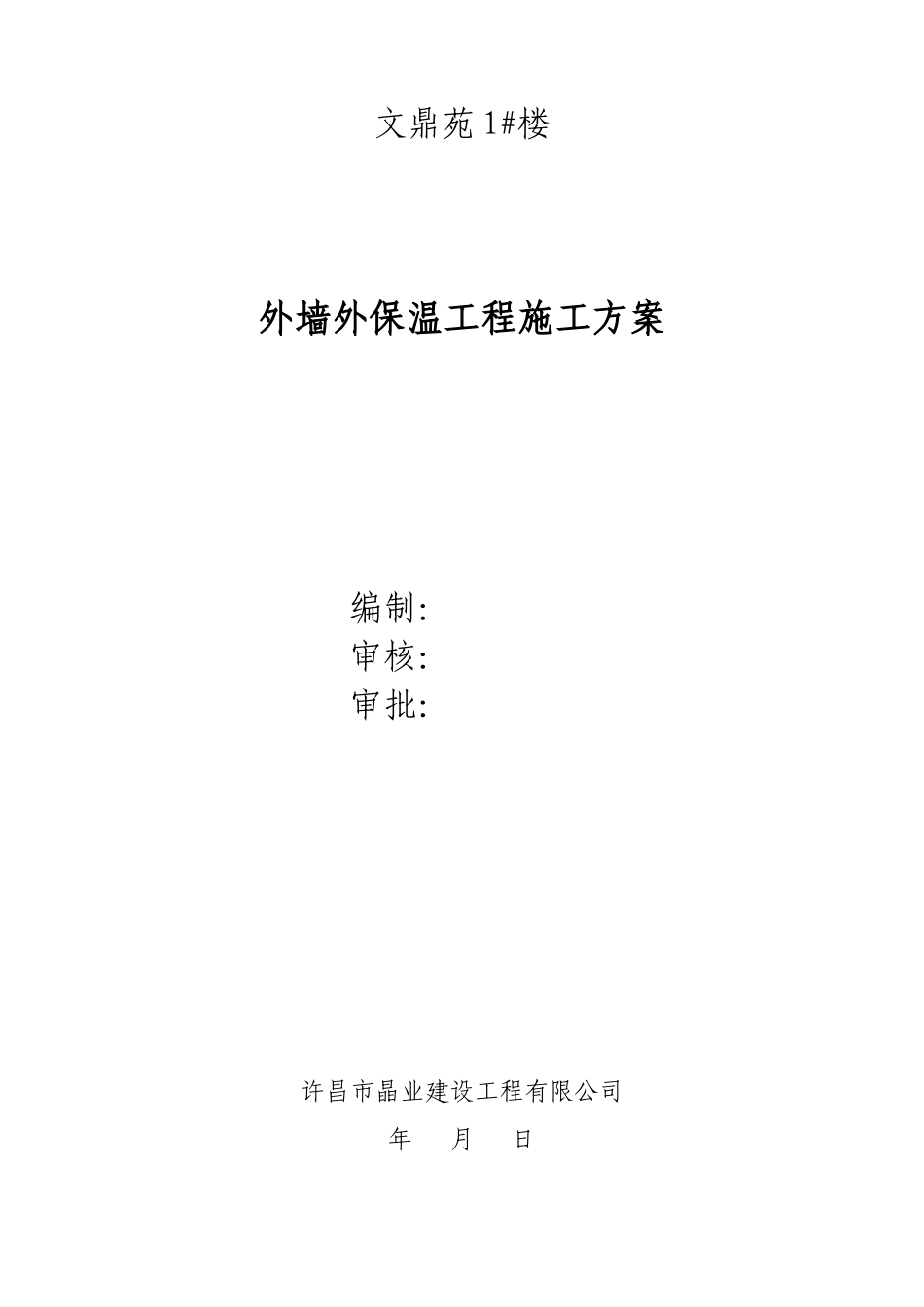

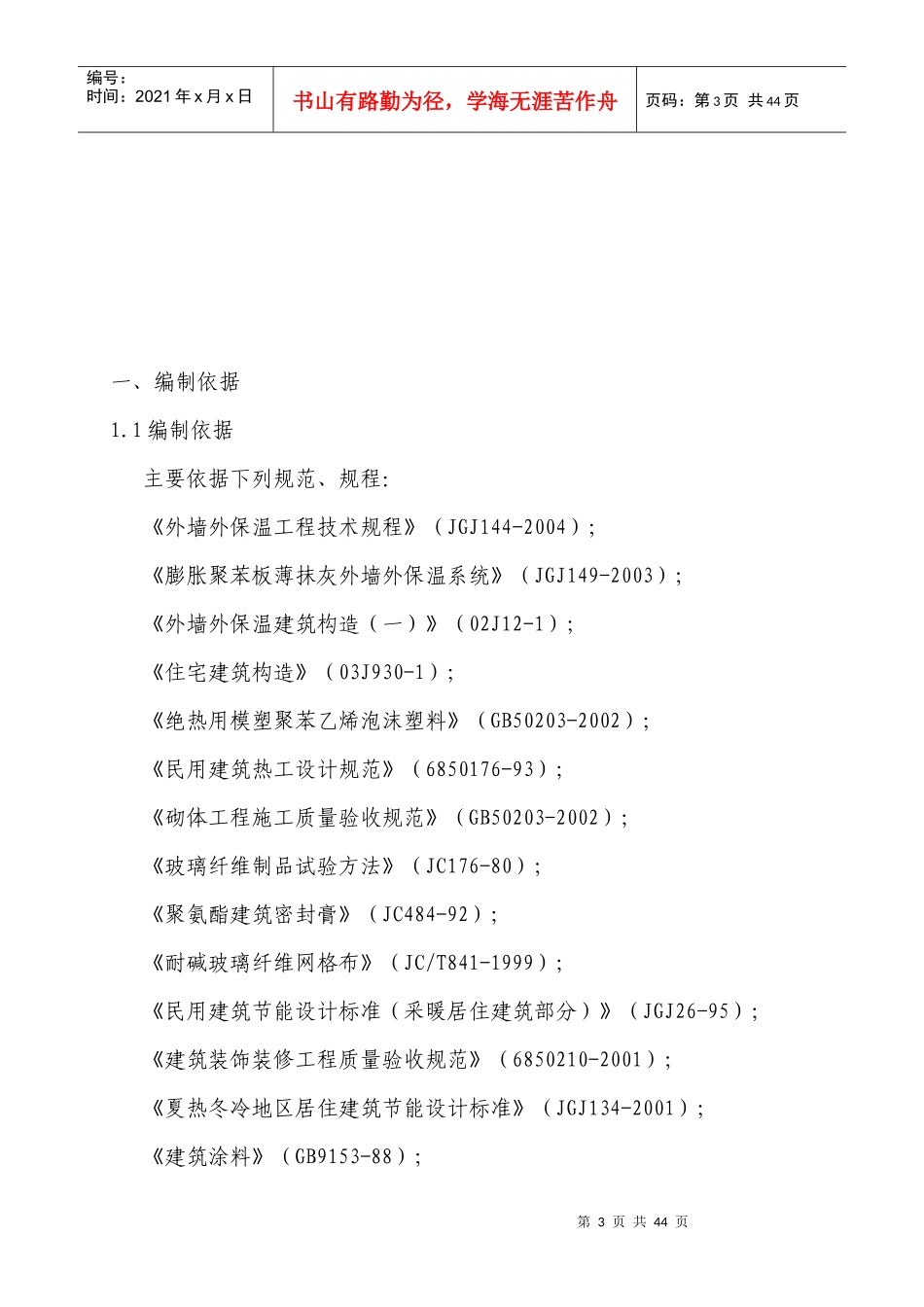

文鼎苑1#楼外墙外保温工程施工方案编制:审核:审批:许昌市晶业建设工程有限公司年月日第2页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共44页目录一、编制依据二、适用范围三、工艺原理四、施工工艺流程及操作要点五、材料与设备六、质量控制七、环保措施第3页共44页第2页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共44页一、编制依据1.1编制依据主要依据下列规范、规程:《外墙外保温工程技术规程》(JGJ144-2004);《膨胀聚苯板薄抹灰外墙外保温系统》(JGJ149-2003);《外墙外保温建筑构造(一)》(02J12-1);《住宅建筑构造》(03J930-1);《绝热用模塑聚苯乙烯泡沫塑料》(GB50203-2002);《民用建筑热工设计规范》(6850176-93);《砌体工程施工质量验收规范》(GB50203-2002);《玻璃纤维制品试验方法》(JC176-80);《聚氨酯建筑密封膏》(JC484-92);《耐碱玻璃纤维网格布》(JC/T841-1999);《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95);《建筑装饰装修工程质量验收规范》(6850210-2001);《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001);《建筑涂料》(GB9153-88);第4页共44页第3页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共44页《合成树脂乳液砂壁状建筑涂料》(JC/T24-2000);《住宅建筑节能工程施工质量验收规范》(DGJ08-113-2005)河南省《05系列工程建设标准设计图集》05YJ3-1外墙外保温构造1.2本工程为高层民用建筑,位于许昌市魏文路以东,俎庄街以北,工程总建筑面积5378.66;剪力墙抗震等级为三级,我许昌市政通门窗装饰㎡有限公司负责施工其中的外墙外保温工程。1.3外墙外保温系统组成如图1所示。第5页共44页第4页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共44页1.3.1聚苯板胶粘剂粘结层。采用聚合物砂浆进行粘贴保温板,其高强、高粘力的特点能够保证整个外保温系统的安全可靠。1.3.2膨胀聚苯板保温层。膨胀聚苯板具有容重轻、导热系数小的特点,其化学性能稳定,无有害物质的发挥,同时,在施工中运输方便,易于切割,是一种轻质、节能、环保的保温材料。1.3.3抹面胶浆复合耐碱涂塑玻璃纤维网格布防护层。抹面胶浆与耐碱的玻璃纤维网格布共同作用,形成一层有较好柔韧性的防护层,具有优第6页共44页第5页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共44页良的抗开裂、抗冲击、耐候性和防雨水渗透能力,从而对膨胀聚苯板保温层起到保护作用。1.3.4饰面层。饰面材料可采用涂料、饰面砂浆等多种饰面材料,能够满足不同的饰面要求。1.3.5本系统具有对主体结构起保护作用,基本清除“热桥”的影响,使墙体潮湿情况得到改善,有利于室温保持稳定,有利于改善室内热环境的质量,不占用房屋室内使用面积。二、适用范围2.1本系统适用于新建、扩建和改建的各类居住建筑、公共建筑和工业建筑外墙的保温节能,也适用于既有建筑的节能改造。2.2外墙墙体可以是各种砌体墙和混凝土墙。三、工艺原理通过聚合物胶粘剂把EPS板粘贴固定在基层轻体上形成保温层,然后在EPS板表面批抹聚合物抹面胶浆,同时铺贴网格布,再在网格布上批抹抹面胶浆形成抗裂抹面层,最后在抹面层表面批刮抗裂柔性外墙腻子涂装第7页共44页第6页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共44页外墙涂料形成外饰面层。由于保温层位于围护结构外侧,减少了因外界温度变化导致结构变形产生的应力,避免了雨雪冻融和干湿循环造成的结构破坏,防止空气中有害气体和紫外线对结构的侵蚀,从而提高了主体结构的安全性能和耐久性。四、施工工艺流程及操作要点4.1施工工艺流程本系统一般的施工工艺流程如图2所示。图2一般施工程序框图材料准备基层墙体处理工具准备配胶粘剂弹线粘贴聚苯板安装墙脚托架或粘贴翻包或纤网格布板缝处理第8页共44页第7页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共44页4.2操作及监理要点4.2.1基层要求特殊...
