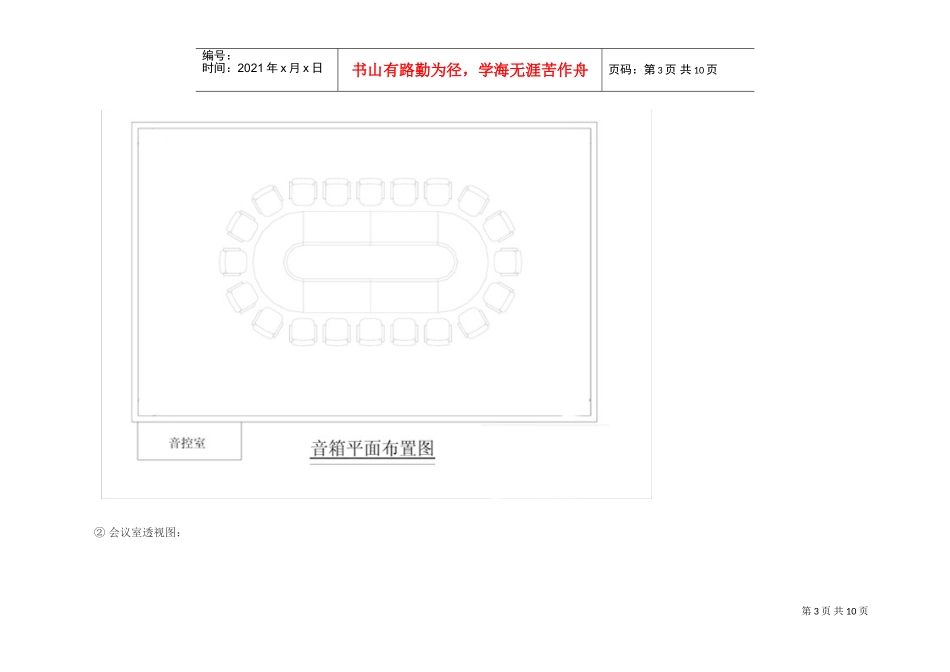

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页...../第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页小型会议室系统设计工程项目多媒体会议音响扩声系统，系统设计、音响设备选择、安装、调试、以及设计原理、详细接线图一、会议系统方案设计1会议系统功能需求该工程项目为多媒体会议音响扩声系统，工程主要有1间小会议厅，面积40平方米，可容纳20人的小圆桌会议室。该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。该会议室平面图、会议室透视图和会议室正侧立面效果图见下面：①会议室平面图：第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页②会议室透视图：第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页③会议室正侧立面效果图：第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页2会议功能设计根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用2组音箱，分别安装在会议室四个角进行近距离扩声。达到扩声面广、声清晰明亮，不易产生自激。听众席有第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页3会议室扩声效果①会议室平面扩声图：第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页②会议室正侧立面扩声图：第9页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。第10页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共10页1会议系统主要产品功能介绍①话筒：本系统采用AKMDVS-20C/D主席/列席麦。单一指向电容话筒；鹅颈话筒带红色发言指示光环；话筒发言状态指示；红灯表示正在发言。主席具优先发言健，可通过取缔健关闭发言代表单元。（本会议系统也可采用AKMDLC160超心型会议麦和AKMDU1202无线麦）②调音台：本系统中我们采用AKMDDJM-808调音台，其为低噪声8通道内置16档数码效果立体声调音台，具有8路单声麦克风和线路平衡输入，内置16DSP数码延时效果器。③均衡器：本方案我们采用AKMDAC3231F均衡器，其为31段立体声图形均衡器，具有FBQ反馈探测系统能显示反馈音频和频普分析。④功率放大器：根据此工程实际情况以及功能需求，本会议扩声系统中我们采用了与音箱相配的AKMDEX-1000专业会议功放机，AKMD生产的功放产品，具有质量好，稳定性高等特点，且其产品具有优越的品质和非凡的表现能力。因此AKMD功放是多媒体会议工程的睿智之选。⑤音箱：在此会议室项目中我们采用AKMDH503专业会议音箱，AKMD系列专业会议音箱高灵敏度，喇叭设计时均采用低阻抗，有力地减少了内阻损耗，有效地提高了声音还原特性。有效地减少声场引起的反馈啸叫，提高了声音的清晰度等特点。⑥电源时序器：本方案我们采用AKMD1008电源时序器，其具有自动按照设定的时间开关时序器的特点，从而使工程人员用一个开关都能开关整个音响系统。且其能够自动适时监控电源电压和系统工作电流，当达到危险程度，会发出警报。会议系统扩声环境的搭建主要由声源设备→调控设备→放大设备→重放设备组成。该会议系统中，AKMDDJM808调音台分别连接AKMDVS-20手拉手系统控制主机和AKMDAC3231F均衡器；均衡器连接AKMDEX-1000功率放大器；功放器连接AKMDH505专业会议音箱。
