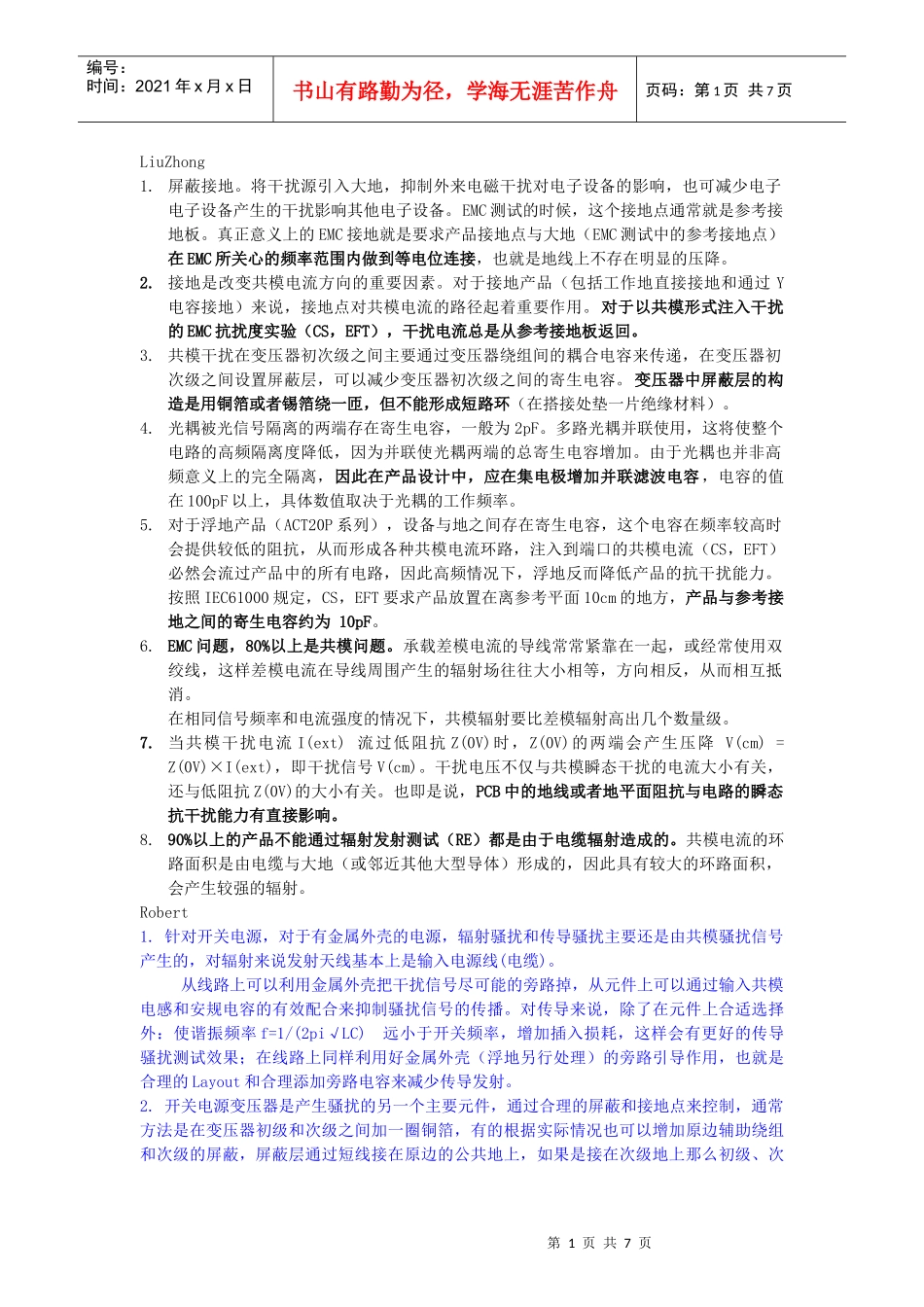

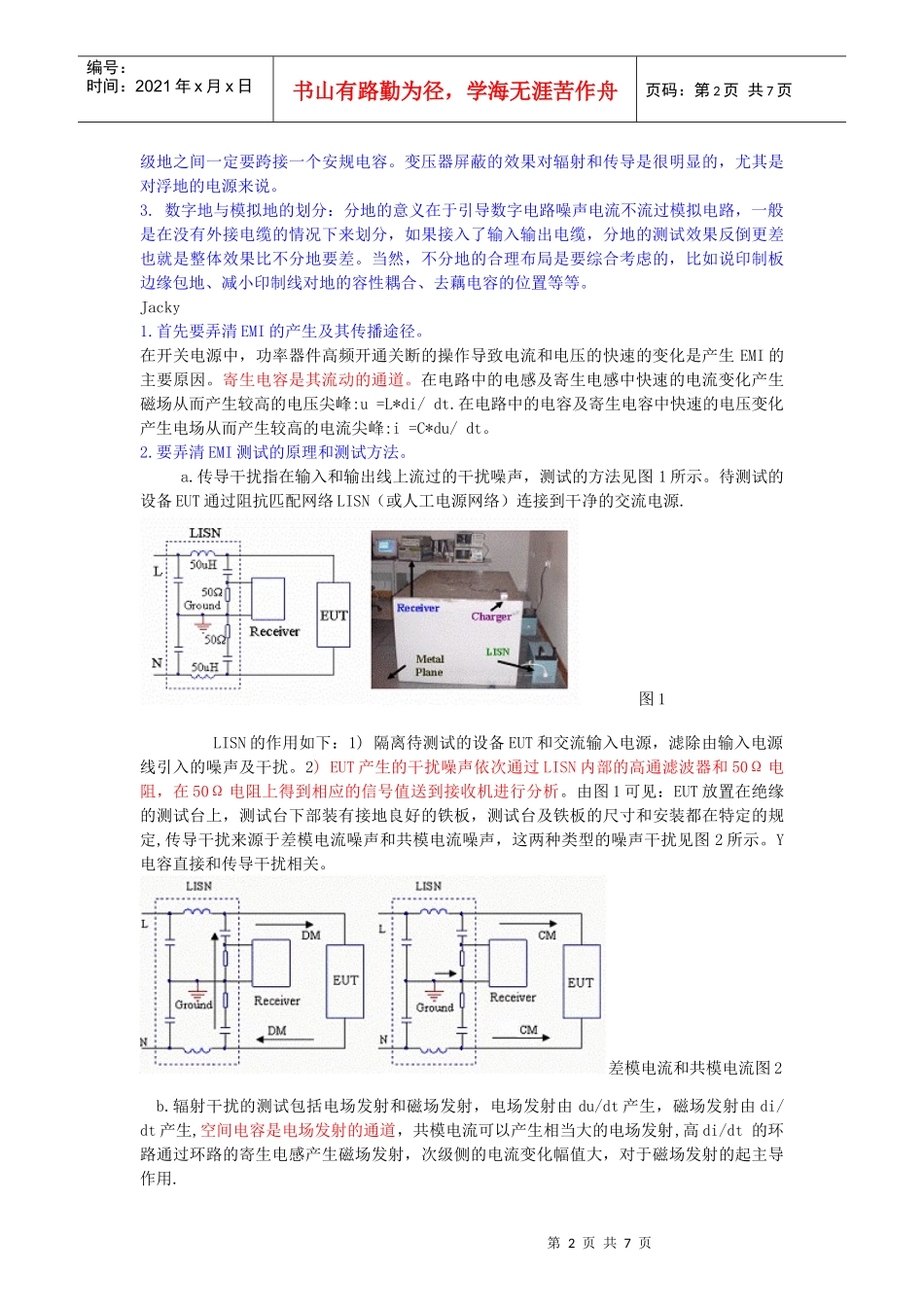

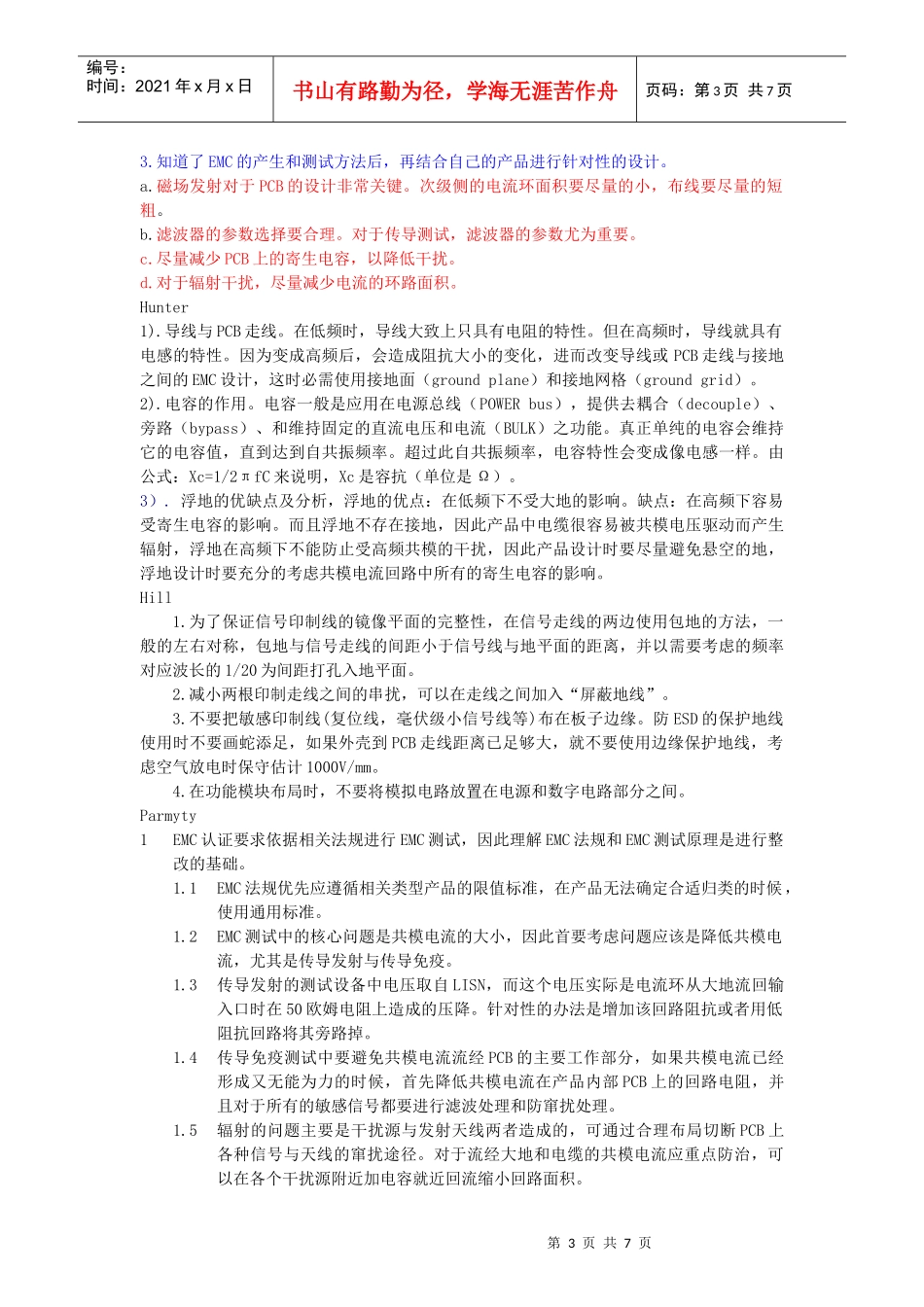

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页LiuZhong1.屏蔽接地。将干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少电子电子设备产生的干扰影响其他电子设备。EMC测试的时候，这个接地点通常就是参考接地板。真正意义上的EMC接地就是要求产品接地点与大地（EMC测试中的参考接地点）在EMC所关心的频率范围内做到等电位连接，也就是地线上不存在明显的压降。2.接地是改变共模电流方向的重要因素。对于接地产品（包括工作地直接接地和通过Y电容接地）来说，接地点对共模电流的路径起着重要作用。对于以共模形式注入干扰的EMC抗扰度实验（CS，EFT），干扰电流总是从参考接地板返回。3.共模干扰在变压器初次级之间主要通过变压器绕组间的耦合电容来传递，在变压器初次级之间设置屏蔽层，可以减少变压器初次级之间的寄生电容。变压器中屏蔽层的构造是用铜箔或者锡箔绕一匝，但不能形成短路环（在搭接处垫一片绝缘材料）。4.光耦被光信号隔离的两端存在寄生电容，一般为2pF。多路光耦并联使用，这将使整个电路的高频隔离度降低，因为并联使光耦两端的总寄生电容增加。由于光耦也并非高频意义上的完全隔离，因此在产品设计中，应在集电极增加并联滤波电容，电容的值在100pF以上，具体数值取决于光耦的工作频率。5.对于浮地产品（ACT20P系列），设备与地之间存在寄生电容，这个电容在频率较高时会提供较低的阻抗，从而形成各种共模电流环路，注入到端口的共模电流（CS，EFT）必然会流过产品中的所有电路，因此高频情况下，浮地反而降低产品的抗干扰能力。按照IEC61000规定，CS，EFT要求产品放置在离参考平面10cm的地方，产品与参考接地之间的寄生电容约为10pF。6.EMC问题，80%以上是共模问题。承载差模电流的导线常常紧靠在一起，或经常使用双绞线，这样差模电流在导线周围产生的辐射场往往大小相等，方向相反，从而相互抵消。在相同信号频率和电流强度的情况下，共模辐射要比差模辐射高出几个数量级。7.当共模干扰电流I(ext)流过低阻抗Z(0V)时，Z(0V)的两端会产生压降V(cm)=Z(0V)×I(ext)，即干扰信号V(cm)。干扰电压不仅与共模瞬态干扰的电流大小有关，还与低阻抗Z(0V)的大小有关。也即是说，PCB中的地线或者地平面阻抗与电路的瞬态抗干扰能力有直接影响。8.90%以上的产品不能通过辐射发射测试（RE）都是由于电缆辐射造成的。共模电流的环路面积是由电缆与大地（或邻近其他大型导体）形成的，因此具有较大的环路面积，会产生较强的辐射。Robert1.针对开关电源，对于有金属外壳的电源，辐射骚扰和传导骚扰主要还是由共模骚扰信号产生的，对辐射来说发射天线基本上是输入电源线(电缆)。从线路上可以利用金属外壳把干扰信号尽可能的旁路掉，从元件上可以通过输入共模电感和安规电容的有效配合来抑制骚扰信号的传播。对传导来说，除了在元件上合适选择外：使谐振频率f=1/(2pi√LC)远小于开关频率，增加插入损耗，这样会有更好的传导骚扰测试效果；在线路上同样利用好金属外壳（浮地另行处理）的旁路引导作用，也就是合理的Layout和合理添加旁路电容来减少传导发射。2.开关电源变压器是产生骚扰的另一个主要元件，通过合理的屏蔽和接地点来控制，通常方法是在变压器初级和次级之间加一圈铜箔，有的根据实际情况也可以增加原边辅助绕组和次级的屏蔽，屏蔽层通过短线接在原边的公共地上，如果是接在次级地上那么初级、次第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页级地之间一定要跨接一个安规电容。变压器屏蔽的效果对辐射和传导是很明显的，尤其是对浮地的电源来说。3.数字地与模拟地的划分：分地的意义在于引导数字电路噪声电流不流过模拟电路，一般是在没有外接电缆的情况下来划分，如果接入了输入输出电缆，分地的测试效果反倒更差也就是整体效果比不分地要差。当然，不分地的合理布局是要综合考虑的，比如说印制板边缘包地、减小印制线对地的容性耦合、去藕电容的位置等等。Jacky1.首先要弄清EMI的产生及其传播途径。在开关电源中，功率器件高频开通关断的操作导致电流和电压的快速...
