基于matlab环境下FSK的调制与解调的分析VIP免费

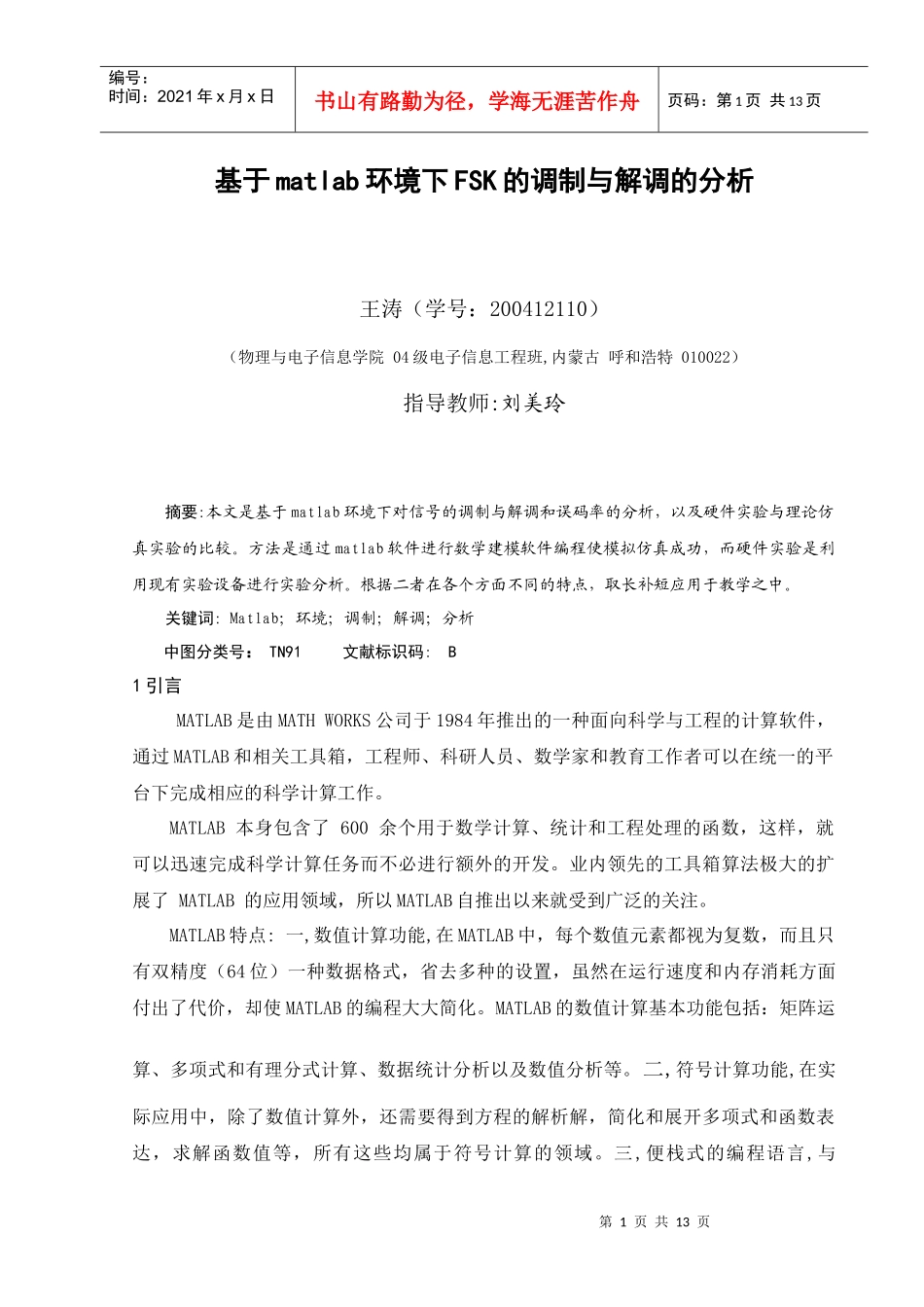

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页基于matlab环境下FSK的调制与解调的分析王涛（学号：200412110）（物理与电子信息学院04级电子信息工程班,内蒙古呼和浩特010022）指导教师:刘美玲摘要:本文是基于matlab环境下对信号的调制与解调和误码率的分析，以及硬件实验与理论仿真实验的比较。方法是通过matlab软件进行数学建模软件编程使模拟仿真成功，而硬件实验是利用现有实验设备进行实验分析。根据二者在各个方面不同的特点，取长补短应用于教学之中。关键词:Matlab；环境；调制；解调；分析中图分类号：TN91文献标识码:B1引言MATLAB是由MATHWORKS公司于1984年推出的一种面向科学与工程的计算软件，通过MATLAB和相关工具箱，工程师、科研人员、数学家和教育工作者可以在统一的平台下完成相应的科学计算工作。MATLAB本身包含了600余个用于数学计算、统计和工程处理的函数，这样，就可以迅速完成科学计算任务而不必进行额外的开发。业内领先的工具箱算法极大的扩展了MATLAB的应用领域，所以MATLAB自推出以来就受到广泛的关注。MATLAB特点:一,数值计算功能,在MATLAB中，每个数值元素都视为复数，而且只有双精度（64位）一种数据格式，省去多种的设置，虽然在运行速度和内存消耗方面付出了代价，却使MATLAB的编程大大简化。MATLAB的数值计算基本功能包括：矩阵运算、多项式和有理分式计算、数据统计分析以及数值分析等。二,符号计算功能,在实际应用中，除了数值计算外，还需要得到方程的解析解，简化和展开多项式和函数表达，求解函数值等，所有这些均属于符号计算的领域。三,便栈式的编程语言,与第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页Fortran和C等高级语言相比，MATLAB的语法规则更简单，更贴近人的思维方式和表达习惯，使得编写程序就像在便栈上列写公式和演算一样。四,强大而简易的作图功能,能根据输入数据自动确定坐标绘图。五,高智能化,绘图时自动选择最佳坐标，大大方便了用户。自动检测和显示程序错误，减轻编程和调试的工作量。六,丰富实用的工具箱,MATLAB软件包括基本部分和扩展部分。扩展部分成为工具箱。工具箱分为两类：功能性工具箱和学科性工具箱。功能性工具箱主要用来扩充其符号计算功能，可视建摸仿真功能以及文字处理功能等。学科性工具箱专业性比较强，如控制系统工具箱、信号处理工具箱、神经网络工具箱、最优化工具箱、金融工具箱、小波工具箱等。MATLAB6.x的集成环境,在Windos桌面，双击MATLAB图标，系统就会进入MATLAB6.x的工作环境。MATLAB6.x的集成环境由桌面平台以及组件组成。它包括8个组成部分：指令窗口、历史指令窗口、工作台及工具箱窗口、当前工作目录窗口、工作空间窗口、矩阵编辑器、程序编辑器和帮助浏览器。MATLAB帮助系统,MATLAB为用户提供了三种帮助功能：一.利用帮助菜单获取帮助信息。单击MATLAB工作窗口的菜单栏Help菜单项，弹出帮助菜单项。选择HelpWindow选项，可以打开MATLAB的主题窗口。选择HelpDesk选项，可以打开MATLAB帮助工作台。二.通过指令窗口获取帮助信息，用户可以在指令窗口直接键入帮助指令来获得帮助。三.使用演示功能（Demo）。MATLAB带有生动直观的演示程序，可以帮助用户形象直观地学习和理解MATLAB的使用方法和强大的功能。启动演示程序有下面几种方法：(一)在工作台和工具箱窗口中，列出了MATLAB和已经安装的各种工具箱。单击欲学习的工具箱前面的“+”号，在打开的功能项中，双击Demos，即可打开演示程序。(二)选择Help菜单Demos选项，可以打开MATLAB的演示窗口。(三)在指令窗口中键入指令demo,同样可以打开MATLAB演示窗口。2FSK在硬件实验下的分析2.1FSK的硬件实验过程和结果FSK的调制与解调的硬件实验是采用中国人民解放军理工大学研制的HD8611D型号的通信原理实验箱（如下图2-1所示）和双踪示波器共同完成的。实验原理是：传输信息中只有0，1两种代码，在调制时数字信息0对应载频w1，数字信息1对应载频w2，而且w1和w2的改变是瞬间的。在解调时采用相干或非相干其中一种方法，然后再通过抽样判决器便可输...
