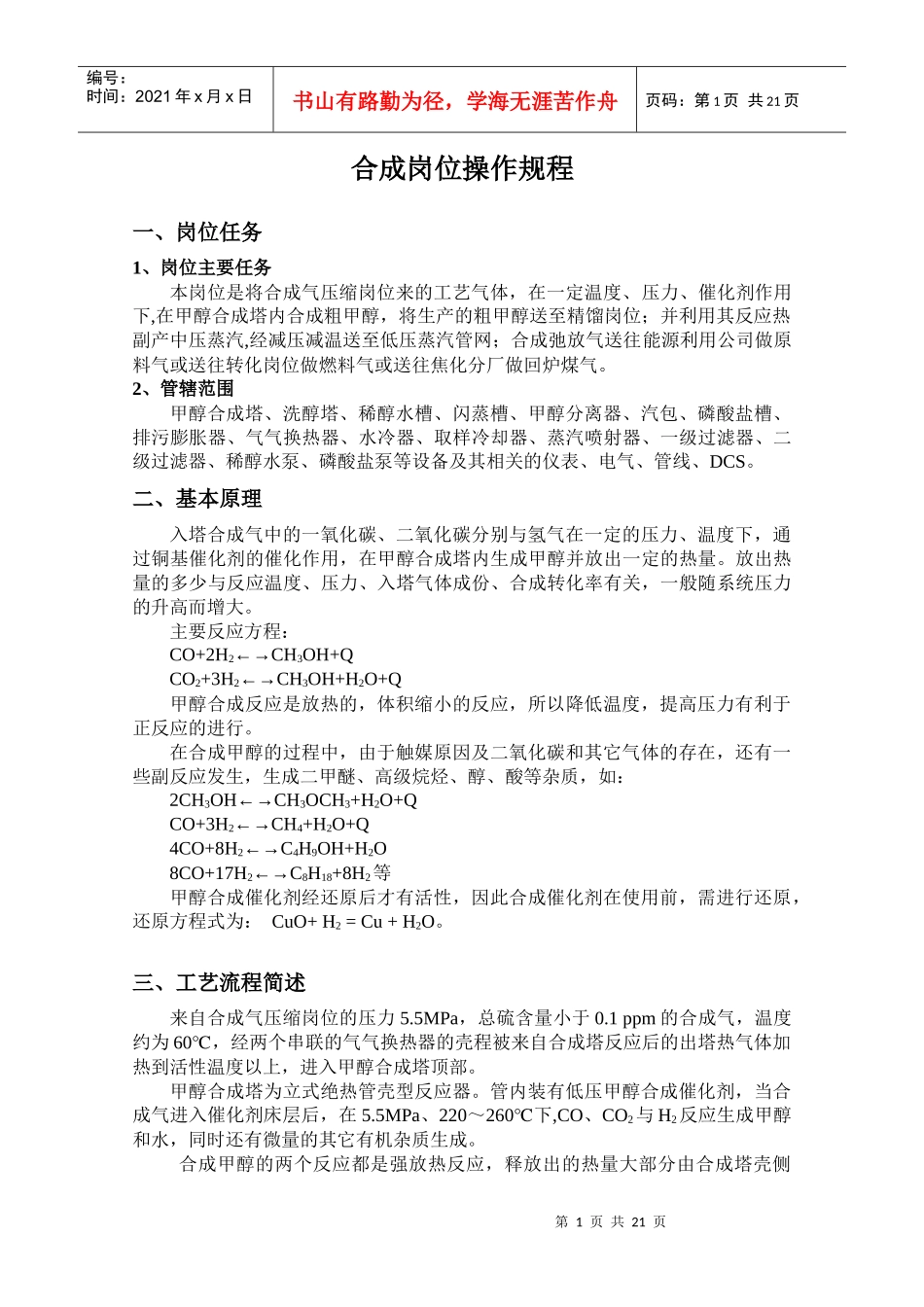

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页合成岗位操作规程一、岗位任务1、岗位主要任务本岗位是将合成气压缩岗位来的工艺气体，在一定温度、压力、催化剂作用下,在甲醇合成塔内合成粗甲醇，将生产的粗甲醇送至精馏岗位；并利用其反应热副产中压蒸汽,经减压减温送至低压蒸汽管网；合成弛放气送往能源利用公司做原料气或送往转化岗位做燃料气或送往焦化分厂做回炉煤气。2、管辖范围甲醇合成塔、洗醇塔、稀醇水槽、闪蒸槽、甲醇分离器、汽包、磷酸盐槽、排污膨胀器、气气换热器、水冷器、取样冷却器、蒸汽喷射器、一级过滤器、二级过滤器、稀醇水泵、磷酸盐泵等设备及其相关的仪表、电气、管线、DCS。二、基本原理入塔合成气中的一氧化碳、二氧化碳分别与氢气在一定的压力、温度下，通过铜基催化剂的催化作用，在甲醇合成塔内生成甲醇并放出一定的热量。放出热量的多少与反应温度、压力、入塔气体成份、合成转化率有关，一般随系统压力的升高而增大。主要反应方程：CO+2H2←→CH3OH+QCO2+3H2←→CH3OH+H2O+Q甲醇合成反应是放热的，体积缩小的反应，所以降低温度，提高压力有利于正反应的进行。在合成甲醇的过程中，由于触媒原因及二氧化碳和其它气体的存在，还有一些副反应发生，生成二甲醚、高级烷烃、醇、酸等杂质，如：2CH3OH←→CH3OCH3+H2O+QCO+3H2←→CH4+H2O+Q4CO+8H2←→C4H9OH+H2O8CO+17H2←→C8H18+8H2等甲醇合成催化剂经还原后才有活性，因此合成催化剂在使用前，需进行还原，还原方程式为：CuO+H2=Cu+H2O。三、工艺流程简述来自合成气压缩岗位的压力5.5MPa，总硫含量小于0.1ppm的合成气，温度约为60℃，经两个串联的气气换热器的壳程被来自合成塔反应后的出塔热气体加热到活性温度以上，进入甲醇合成塔顶部。甲醇合成塔为立式绝热管壳型反应器。管内装有低压甲醇合成催化剂，当合成气进入催化剂床层后，在5.5MPa、220～260℃下,CO、CO2与H2反应生成甲醇和水，同时还有微量的其它有机杂质生成。合成甲醇的两个反应都是强放热反应，释放出的热量大部分由合成塔壳侧第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页的沸腾水带走，利用反应热副产中压饱和蒸汽。通过调节汽包压力来控制催化剂床层温度及合成塔出口温度。合成塔出塔气进气气换热器管程与合成塔入塔气换热，合成塔出口气温度降至101℃，经水冷器冷却到40℃后，进入甲醇分离器进行气液分离。出甲醇分离器气体（约5.1MPa）大部分作为循环气去合成气压缩岗位增压。为了防止合成系统中惰性气体的积累，要连续从系统中排放少量的循环气体作为弛放气，进入洗醇塔中部，与塔顶喷淋下来的水逆流接触，气体中的残留的甲醇稀释在水中，形成稀醇水从塔底排出。从洗醇塔顶出来的气体经一级调节阀减压至0.45MPa,与闪蒸槽出来的贮罐气混合后，再经调节阀减压至8～14KPa，去燃料气系统（转化预热炉和焦炉回炉煤气用）。若能源利用公司系统正常，则现场打开送合成氨手动阀门，关闭一级调节阀后手动阀，驰放气送能源利用公司做原料气。现场关闭送焦炉的阀门，通过二级调节阀控制闪蒸槽压力，将闪蒸气送至预热炉作燃料。整个合成系统的压力由进洗醇塔弛放气流量调节阀HV-40001来控制。甲醇分离器底部出来的粗甲醇经液位调节阀LV-40003减压至0.5MPa后送入闪蒸槽，粗甲醇中的溶解气绝大部分被释放出来，用作外系统的燃料气，粗甲醇与洗醇塔底出来的稀醇水混合后送往甲醇精馏。甲醇合成塔壳侧出来的汽液混合物经六根汽液上升管进入汽包进行汽液分离，分离下的水由一根降液管返回合成塔，形成一自然循环锅炉，副产2.1～3.9MPa中压蒸汽,经减压后送入0.6MPa蒸汽管网。汽包用的锅炉给水来自转化岗位，为了保证锅炉水质量，在汽包中部设有连续排污，在汽包下部和合成塔壳程下部均设间断排污。连续排污去除氧站，间断排污排入排污膨胀器。同时向汽包内加入少量磷酸盐溶液以改善锅炉水的水质。合成塔内催化剂的加热升温，用开工蒸汽喷射器来完成。加入压力为3.5MPa的中压蒸汽，通过开工蒸汽喷射器带动上下炉水循环，使催化剂层温度均匀逐渐上升...
