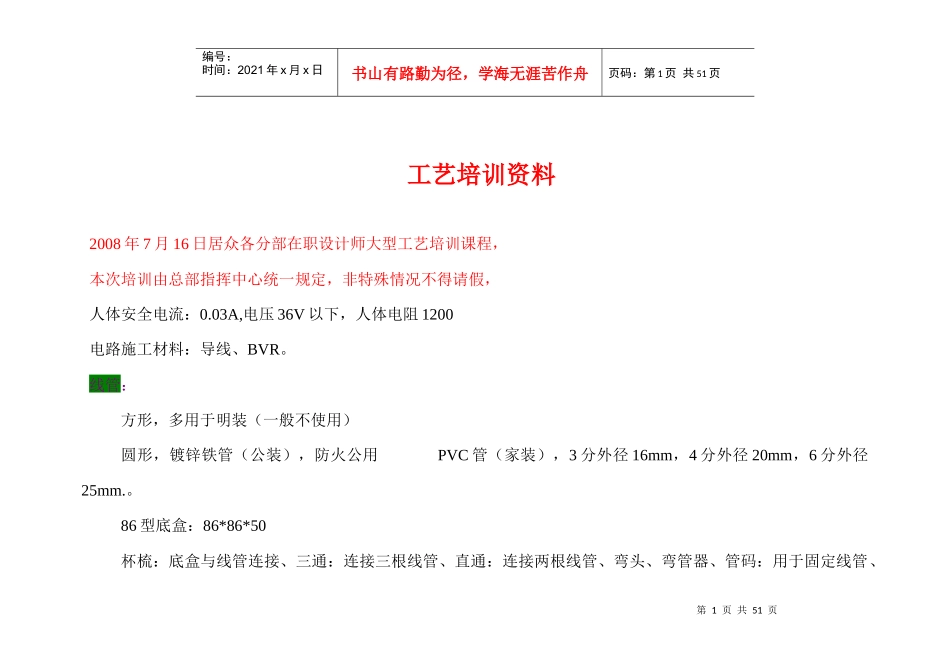

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页工艺培训资料2008年7月16日居众各分部在职设计师大型工艺培训课程，本次培训由总部指挥中心统一规定，非特殊情况不得请假，人体安全电流：0.03A,电压36V以下，人体电阻1200电路施工材料：导线、BVR。线管：方形，多用于明装（一般不使用）圆形，镀锌铁管（公装），防火公用PVC管（家装），3分外径16mm，4分外径20mm，6分外径25mm.。86型底盒：86*86*50杯梳：底盒与线管连接、三通：连接三根线管、直通：连接两根线管、弯头、弯管器、管码：用于固定线管、第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页黄蜡管（软管）：在毛坯房中电线接头移位、波纹软管、导线器（最长25m）常见品牌：宝狮、联塑聚氯乙烯有耐腐蚀。自熄性好，韧性大，线管弯折不易断，便于施工，常用线管规格：4分管（英制）的外径为20MM，壁厚不小于1.23分管（英制）的外径为16MM，6分管（英制）的外径为25MM.2）空气置动开关：具有短路和电流过载保护功能。提示：当电路中电流超过空气置动开关的额定电流时，应根据具体怀况更换空气置动开关或导线。3）漏电保护7开关：防止漏电而引起的触电事故，电气火灾等事故的发生。提示：漏电开关只有在负荷或带电壳体与大地触及时才有保护作用，对未连接地线及同时触及两线的触电不能保护。2，导线材料1）强电：多芯铜质聚氯乙烯绝缘软线（BVR），深圳地区一般先用品牌金龙羽，华新。2）弱电：（建议业主自购）第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页3）电话：铜质绝缘4芯线（0.5m㎡/小根）4）电视馈线：铜质75欧姆同轴线。5）音响线：根据音响确定。6）网络线：铜质绝缘8芯线（0.5m㎡/小根）施工图中表示方法开关、插座，AC、电话线，PH、电视线TV、网络线PC、音响线YX、空调KT3、施工要求及注意事项。1.电路要多路化（指回路），厨卫与客餐厅应分路布线，插座，灯具线路应分开铺设，空调及大功率电器插座单独布线。2.同一套房中，开关底盒下侧离成熟地面高应在1.4M统一高度，插座离地高在300—350MM高度（特殊设计除外），并列多只开关或插座高低差不应大于1MM。3.线管埋入墙壁内的深度应在管面外侧距离墙面10MM。第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页4.线管内电线不能有接头及扭结，如果非接头不可的，必须留检查口。5.同一住宅中，相线颜色应统一（黄，绿，红），零线为蓝色或黑色，接地保护线（水线）必须用黄绿双色线。6.厨卫开关应装在厨卫门外侧墙上。7.弱电线（电视线等）应与强电分开管铺设，管间距在100MM以上。8.电路线管与蒸汽管，热水管，煤气管平行距离应在300MM以上。交叉距离在100MM以上。9.同一回路中电线应穿同一线管内，电线总截面积（含绝缘层）不超过管内截面积的40%，即内空截面积有60%。如4分管中，2.5m㎡线不超过5根，4线不超过3根，（3分管中，2.5m㎡线不超过3根）。三、常见检测事项及检测要求1、与接地端电阻小于或等于4欧姆（万用表）2、相线间及相线与接地间电阻大于或等于0.5M欧姆（兆欧表）。2008年7月17日星期四水路改造的常见施工项目第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页上水管：冷、热供水压强：0.4—0.6MPa一、常用材料1、热融管—PP_R管（三型聚丙烯）性能特点（2000年出现，理论寿命为35年，承截1.2MPa：6变4变径三通、变径直通、红色线条为热水管，蓝色线条为冷水管、a)环保：被誉为“绿色产品”。b)耐压等级在1—2Mpa内压下可长期使用。c)耐热：长期耐热达95℃，寿命10—15年。d)不结垢、耐腐蚀：长期使用管内不会结垢、生锈、腐蚀。e)熔粘结性好.测试：放大压强0.6—0.9MPa，稳压20分钟，压强不变，掉压0.05MPa以内，合格2、铜管：（15年寿命、被水腐蚀，水为弱酸性，弱碱性水为好水，农夫山泉）纯铜材质，即紫铜管。第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
