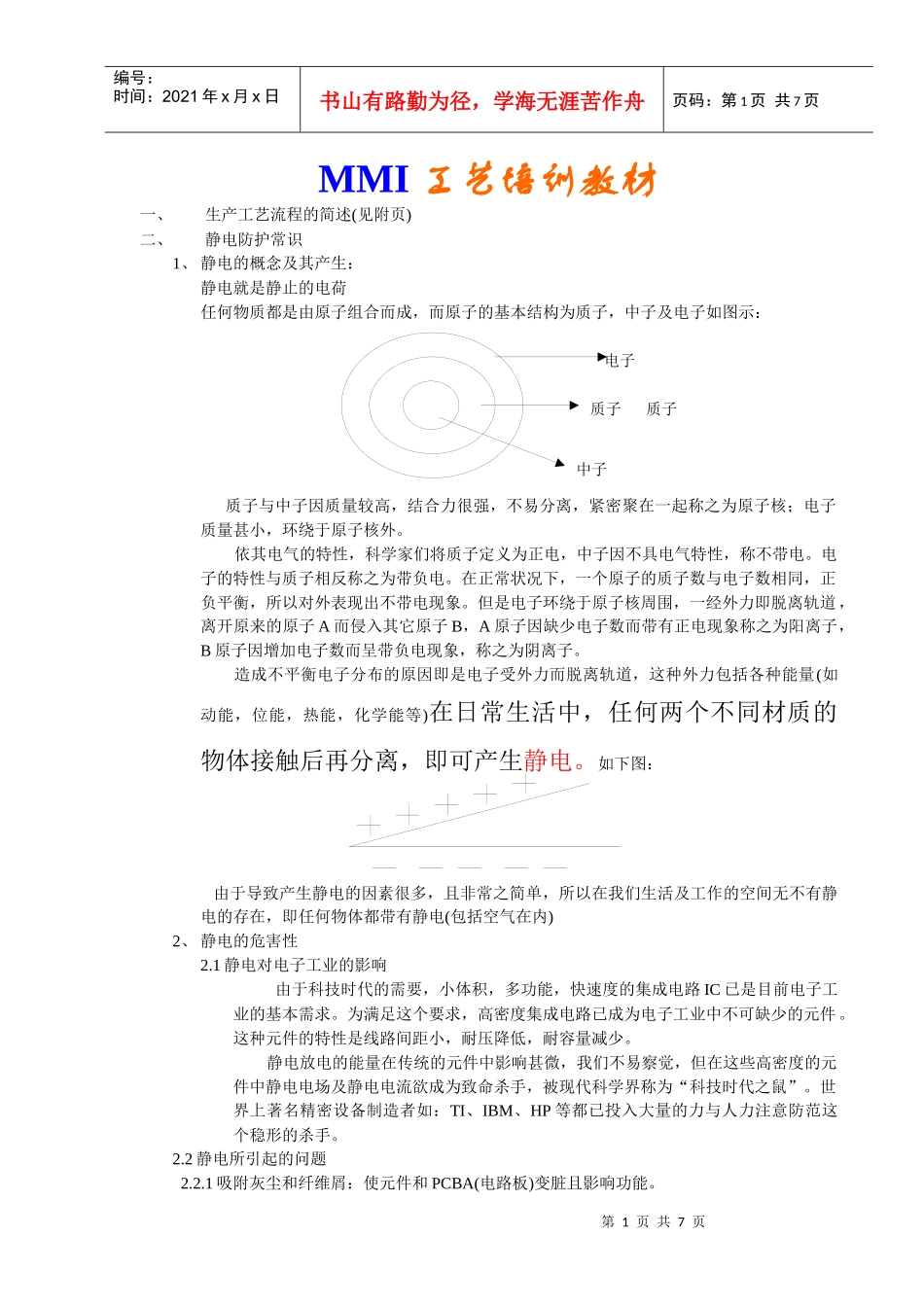

第1页共7页电子质子中子质子编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页MMI工艺培训教材一、生产工艺流程的简述(见附页)二、静电防护常识1、静电的概念及其产生：静电就是静止的电荷任何物质都是由原子组合而成，而原子的基本结构为质子，中子及电子如图示：质子与中子因质量较高，结合力很强，不易分离，紧密聚在一起称之为原子核；电子质量甚小，环绕于原子核外。依其电气的特性，科学家们将质子定义为正电，中子因不具电气特性，称不带电。电子的特性与质子相反称之为带负电。在正常状况下，一个原子的质子数与电子数相同，正负平衡，所以对外表现出不带电现象。但是电子环绕于原子核周围，一经外力即脱离轨道，离开原来的原子A而侵入其它原子B，A原子因缺少电子数而带有正电现象称之为阳离子，B原子因增加电子数而呈带负电现象，称之为阴离子。造成不平衡电子分布的原因即是电子受外力而脱离轨道，这种外力包括各种能量(如动能，位能，热能，化学能等)在日常生活中，任何两个不同材质的物体接触后再分离，即可产生静电。如下图：由于导致产生静电的因素很多，且非常之简单，所以在我们生活及工作的空间无不有静电的存在，即任何物体都带有静电(包括空气在内)2、静电的危害性2.1静电对电子工业的影响由于科技时代的需要，小体积，多功能，快速度的集成电路IC已是目前电子工业的基本需求。为满足这个要求，高密度集成电路已成为电子工业中不可缺少的元件。这种元件的特性是线路间距小，耐压降低，耐容量减少。静电放电的能量在传统的元件中影响甚微，我们不易察觉，但在这些高密度的元件中静电电场及静电电流欲成为致命杀手，被现代科学界称为“科技时代之鼠”。世界上著名精密设备制造者如：TI、IBM、HP等都已投入大量的力与人力注意防范这个稳形的杀手。2.2静电所引起的问题2.2.1吸附灰尘和纤维屑：使元件和PCBA(电路板)变脏且影响功能。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2.2.2处理困难：如胶袋纸张常难以分开就是有静电的缘故。2.2.3电击：静电电压达到3KV时对人有象针刺的感觉；5KV时会放出啪啪声；到10KV时会产生火花，如冬天脱毛衣所见的火花和听到的声音，其实是毛衣上的静电在放电时产生的。2.2.4产品损坏，产品机能失常。2.2.5火灾和爆炸的危险：在夏天常见的雷雨现象属于云层的静电放电现象，常离地面较低且遇上没有预防措施的易燃物品时，便会引起火灾或爆炸的危险。如大兴安岭的特大森林火灾有几处便是雷电引起。日常生活中在使用和运输汽油、酒精、天那水，松香水等易燃物品时，特别要注意防止静电。如运输汽油时，要将油车车尾用铁链子接地。3、静电敏感的电子元件3.1以往很多人误以为只有CMOS类的晶片才会对静电敏感，实际上高集成电路都很敏感，一般列为静电敏感元件的有集成电路(IC、BGA)、高集成电路板、二极管、三极管、LED显示器等。3.2静电对电子元件的影响，静电的基本物理特性为：A、吸引或排斥的力量B、与大地间有电位差C、会产生放电电流这几种情形，即可能对电子元件造成：(1)元件吸附灰尘，改变线路间之阻抗，影响元件的功能与寿命。(2)因电场或电流破坏元件的绝缘或导体，使元件不能工作(全然破坏)(3)因瞬间之电场或电流产生的热量，元件受伤，仍能工作，寿命受损。这三种情况中，如果元件全然破坏，必能在生产及品管中被察觉而排除。影响较小；如果元件轻微受损，在正常测试下不易发现。在这种情殂下，常会因经过多层之加工，甚至已在使用时才发现破坏；不但检查不易，而且损失亦难以预测，而且在使用时才发觉故障其损失将可能包含人命与不同计的金钱。4、电子元件在什么情况下遭受静电破坏？可以这么说，在一个元件产生以后，一直到它损坏以前是，所有的过程都受到静电的威胁。现分段论述：(1)元件制造，在整个过程，包含制造，切割，接线，检查到交货(2)印刷电路板：在整个过程中，每一个阶段中的每一个小步骤，元件都可能遭受静电的影响，而实际收货验货储存贴片焊接货仓部IQC货仓部生产线回流焊炉、修理分板品管包装、出货分板区FQA生产线/货仓部第3...
