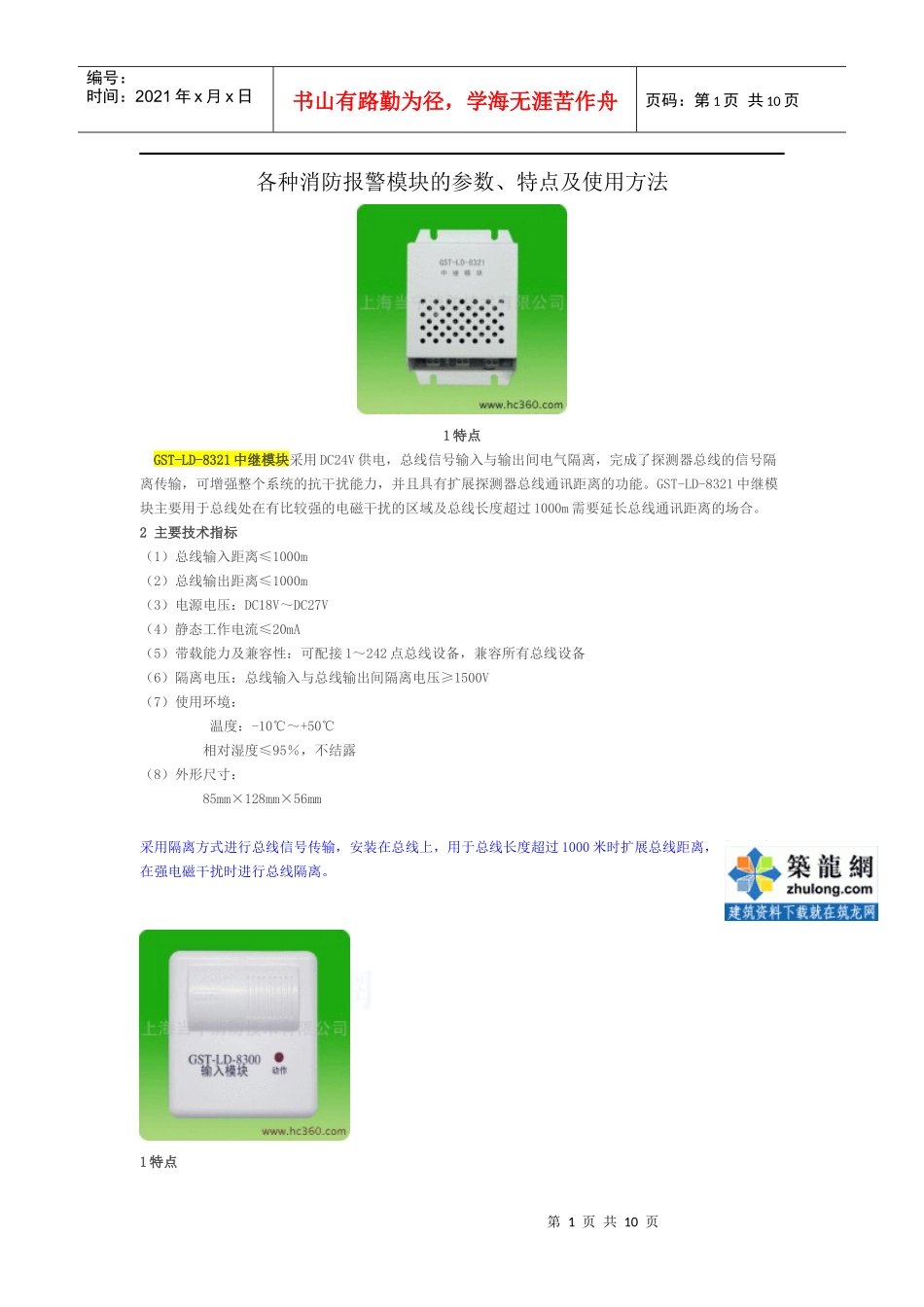

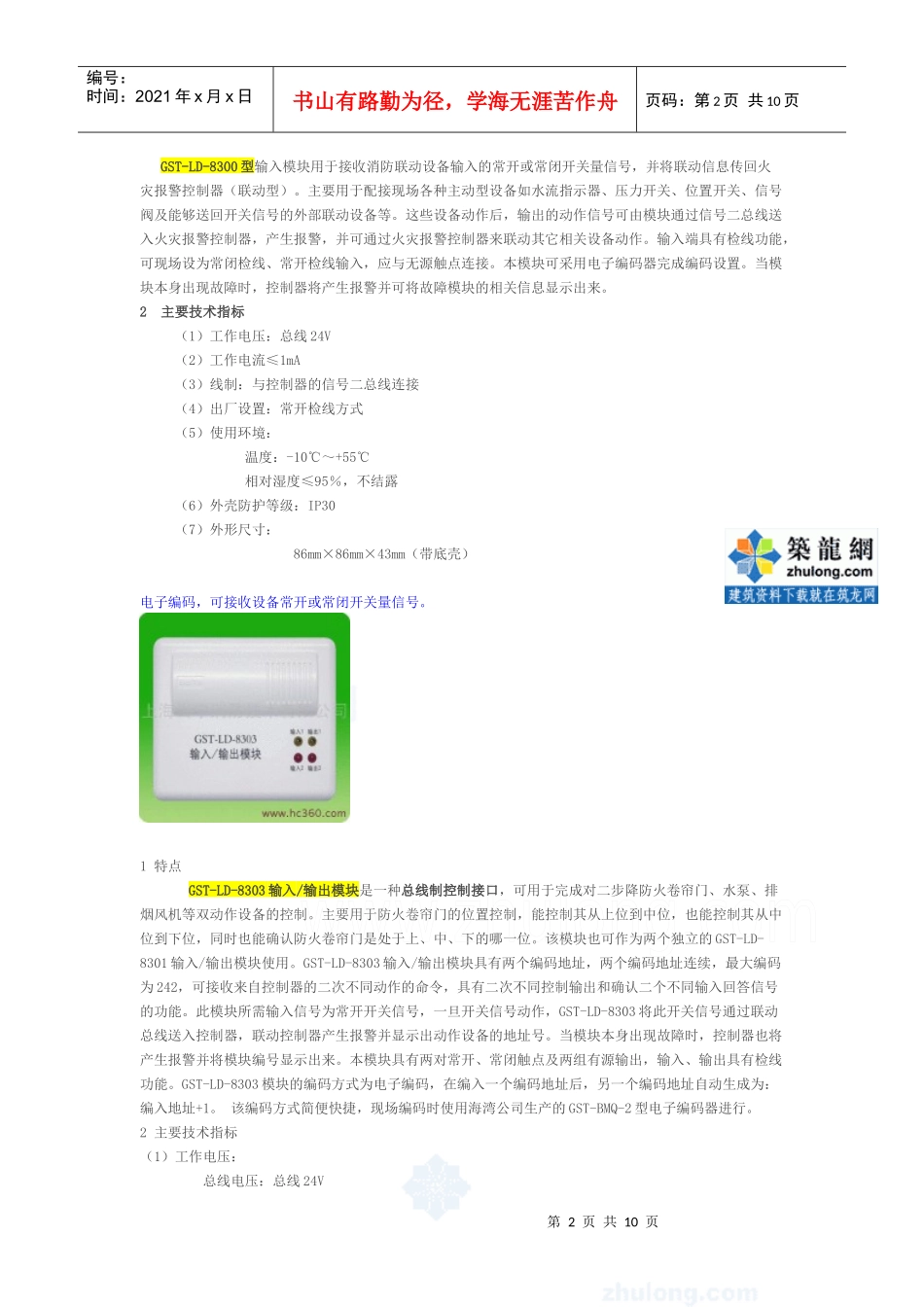

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页各种消防报警模块的参数、特点及使用方法1特点GST-LD-8321中继模块采用DC24V供电，总线信号输入与输出间电气隔离，完成了探测器总线的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。GST-LD-8321中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。2主要技术指标（1）总线输入距离≤1000m（2）总线输出距离≤1000m（3）电源电压：DC18V～DC27V（4）静态工作电流≤20mA（5）带载能力及兼容性：可配接1～242点总线设备，兼容所有总线设备（6）隔离电压：总线输入与总线输出间隔离电压≥1500V（7）使用环境：温度：-10℃～+50℃相对湿度≤95％，不结露（8）外形尺寸：85mm×128mm×56mm采用隔离方式进行总线信号传输，安装在总线上，用于总线长度超过1000米时扩展总线距离，或现场存在强电磁干扰时进行总线隔离。1特点第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。2主要技术指标（1）工作电压：总线24V（2）工作电流≤1mA（3）线制：与控制器的信号二总线连接（4）出厂设置：常开检线方式（5）使用环境：温度：-10℃～+55℃相对湿度≤95％，不结露（6）外壳防护等级：IP30（7）外形尺寸：86mm×86mm×43mm（带底壳）电子编码，可接收设备常开或常闭开关量信号。1特点GST-LD-8303输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制，能控制其从上位到中位，也能控制其从中位到下位，同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的GST-LD-8301输入/输出模块使用。GST-LD-8303输入/输出模块具有两个编码地址，两个编码地址连续，最大编码为242，可接收来自控制器的二次不同动作的命令，具有二次不同控制输出和确认二个不同输入回答信号的功能。此模块所需输入信号为常开开关信号，一旦开关信号动作，GST-LD-8303将此开关信号通过联动总线送入控制器，联动控制器产生报警并显示出动作设备的地址号。当模块本身出现故障时，控制器也将产生报警并将模块编号显示出来。本模块具有两对常开、常闭触点及两组有源输出，输入、输出具有检线功能。GST-LD-8303模块的编码方式为电子编码，在编入一个编码地址后，另一个编码地址自动生成为：编入地址+1。该编码方式简便快捷，现场编码时使用海湾公司生产的GST-BMQ-2型电子编码器进行。2主要技术指标（1）工作电压：总线电压：总线24V第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤6mA（3）动作电流：总线电流≤4mA电源电流≤35mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）输出容量：DC24V/1A（两组输出最大容量之和为DC24V/1A）（6）输出控制方式：脉冲、电平（继电器常开/常闭无源触点输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：两路常开检线方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95％，不结露（9）外壳防护等级：IP30（10）外形尺寸：110mm×86mm×43mm（带底壳）电子编码，双动作输入、输出，占两个编码点。两组输出容量之和DC24V/1A。GST-LD-8302A型双动作...
