XXXX水运材料培训例题VIP免费

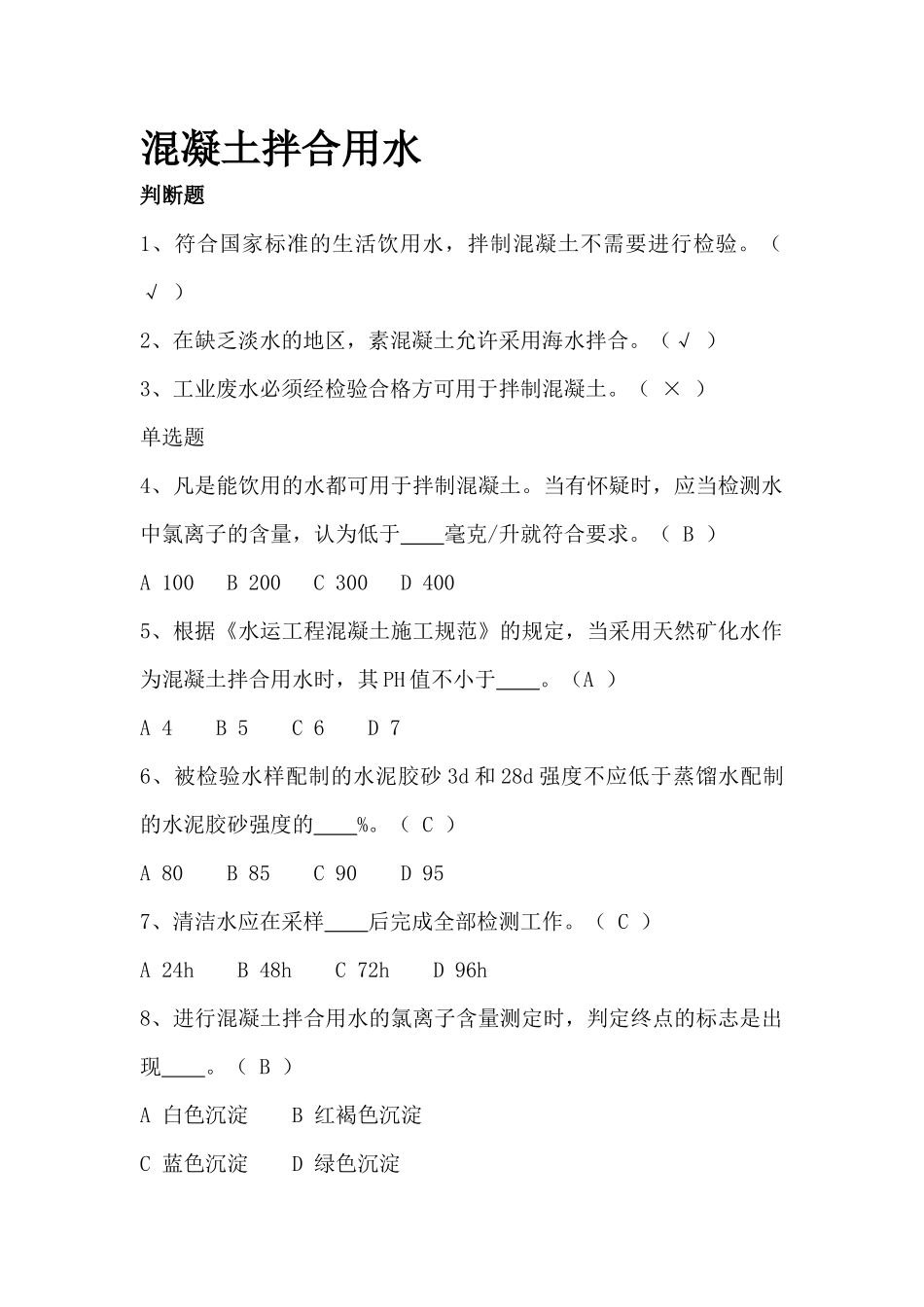

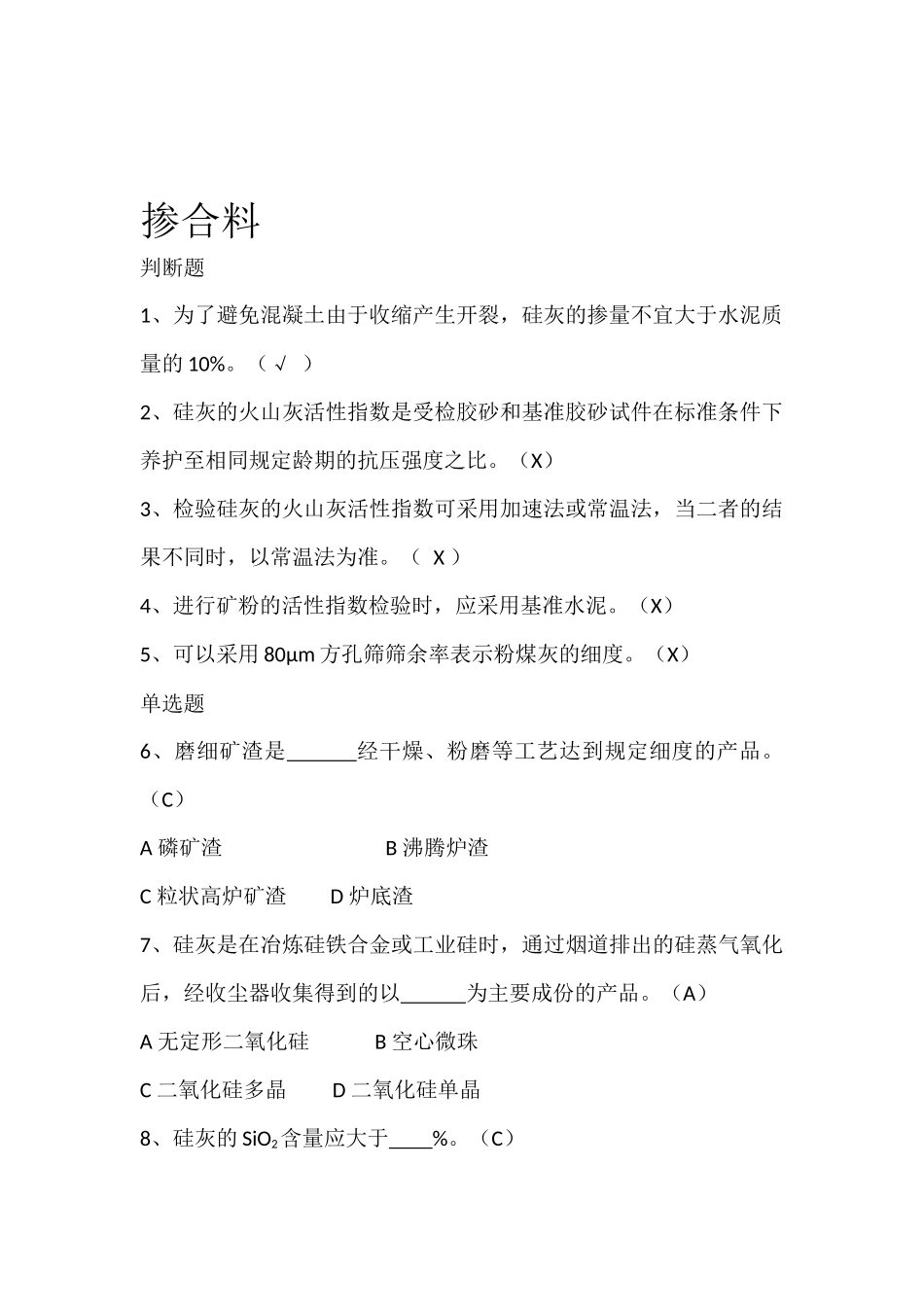

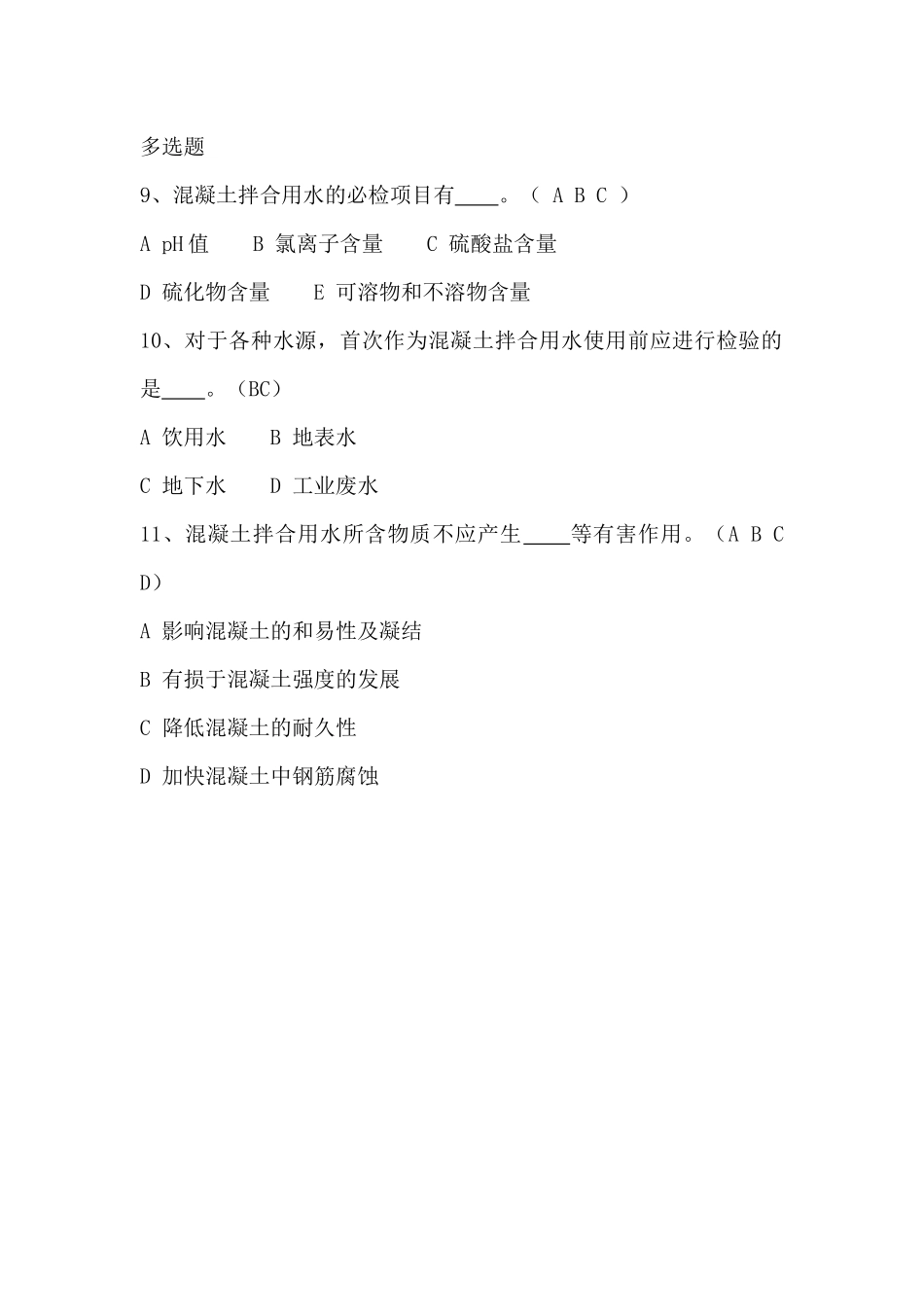

混凝土拌合用水判断题1、符合国家标准的生活饮用水，拌制混凝土不需要进行检验。（√）2、在缺乏淡水的地区，素混凝土允许采用海水拌合。（√）3、工业废水必须经检验合格方可用于拌制混凝土。（×）单选题4、凡是能饮用的水都可用于拌制混凝土。当有怀疑时，应当检测水中氯离子的含量，认为低于毫克/升就符合要求。（B）A100B200C300D4005、根据《水运工程混凝土施工规范》的规定，当采用天然矿化水作为混凝土拌合用水时，其PH值不小于。（A）A4B5C6D76、被检验水样配制的水泥胶砂3d和28d强度不应低于蒸馏水配制的水泥胶砂强度的%。（C）A80B85C90D957、清洁水应在采样后完成全部检测工作。（C）A24hB48hC72hD96h8、进行混凝土拌合用水的氯离子含量测定时，判定终点的标志是出现。（B）A白色沉淀B红褐色沉淀C蓝色沉淀D绿色沉淀多选题9、混凝土拌合用水的必检项目有。（ABC）ApH值B氯离子含量C硫酸盐含量D硫化物含量E可溶物和不溶物含量10、对于各种水源，首次作为混凝土拌合用水使用前应进行检验的是。（BC）A饮用水B地表水C地下水D工业废水11、混凝土拌合用水所含物质不应产生等有害作用。（ABCD）A影响混凝土的和易性及凝结B有损于混凝土强度的发展C降低混凝土的耐久性D加快混凝土中钢筋腐蚀掺合料判断题1、为了避免混凝土由于收缩产生开裂，硅灰的掺量不宜大于水泥质量的10%。（√）2、硅灰的火山灰活性指数是受检胶砂和基准胶砂试件在标准条件下养护至相同规定龄期的抗压强度之比。（X）3、检验硅灰的火山灰活性指数可采用加速法或常温法，当二者的结果不同时，以常温法为准。（X）4、进行矿粉的活性指数检验时，应采用基准水泥。（X）5、可以采用80μm方孔筛筛余率表示粉煤灰的细度。（X）单选题6、磨细矿渣是经干燥、粉磨等工艺达到规定细度的产品。（C）A磷矿渣B沸腾炉渣C粒状高炉矿渣D炉底渣7、硅灰是在冶炼硅铁合金或工业硅时，通过烟道排出的硅蒸气氧化后，经收尘器收集得到的以为主要成份的产品。（A）A无定形二氧化硅B空心微珠C二氧化硅多晶D二氧化硅单晶8、硅灰的SiO2含量应大于%。（C）A65B75C85D959、用作拌制水泥混凝士和砂浆的粉煤灰成品，供方必需按规定的技术要求每检验一次。（D）A一个月B二个月C季度D半年10、根据《海港工程混凝土结构防腐蚀技术规范》的规定，粒化高炉矿渣的粉磨细度不宜小于cm2/g。（C）A3000B3500C4000D450011、矿粉的活性指数是受检胶砂和基准胶砂试件标准条件下养护至相同规定龄期的之比，用百分数表示。（C）A抗折强度B水化程度C抗压强度D渗水高度12、进行粉煤灰需水量比试验时，试验胶砂的流动度应在mm范围内。（A）A130~140B140~150C150~160D160~17013、采用负压筛析仪检测粉煤灰细度时，筛析时间为min。（C）A1B2C3D414、当粉煤灰作为掺合料使用时，其质量控制指标有。（ABC）A细度B需水量比C三氧化硫D28天抗压强度比混凝土和钢结构防腐1、海港工程混凝土结构必须进行防腐蚀耐久性设计，保证混凝土结构在设计使用年限内的安全和正常使用功能。（√）2、海港工程钢结构防腐蚀允许单独采用腐蚀裕量法。（X）3、钢结构的腐蚀以化学腐蚀为主。（X）4、混凝土表面硅烷浸渍深度的检测，以染料指示法为准。（X）5、钢结构阴极保护的防腐蚀方式可分为外加电流和牺牲阳极两种形式。（√）6、现场测试混凝土表面涂层的粘结力应在涂层涂装完毕3天后进行。（X）7、海水环境中，对混凝土结构腐蚀最严重的区域为。（B）A大气区B浪溅区C水位变动区D水下区8、在有掩护的海水环境中，设计高水位加1.2m属于。（B）A大气区B浪溅区C水位变动区D水下区9、混凝土表面硅烷浸渍质量的验收，应以m2为一验收批。（C）A100B200C500D100010、在进行混凝土表面硅烷浸渍质量验收时，对强度等级不大于C45的混凝土，浸渍深度应达到。（D）A0~1mmB1~2mmC2~3mmD3~4mm11、对混凝土表面硅烷浸渍质量验收时，要求氯化物吸收量的降低效果平均值不小于。（B）A85B90C95D10012、在进行阻锈剂的钢筋锈蚀试验时，电极通电15min后电位跌落值不超过mV，判定为合格。（D）A20B30C40D5013、在进行阻锈剂的盐水浸烘试验时，掺阻锈剂比未掺阻锈剂的混凝土试件中的钢筋腐蚀失重率减少...
