主控系统培训VIP专享VIP免费

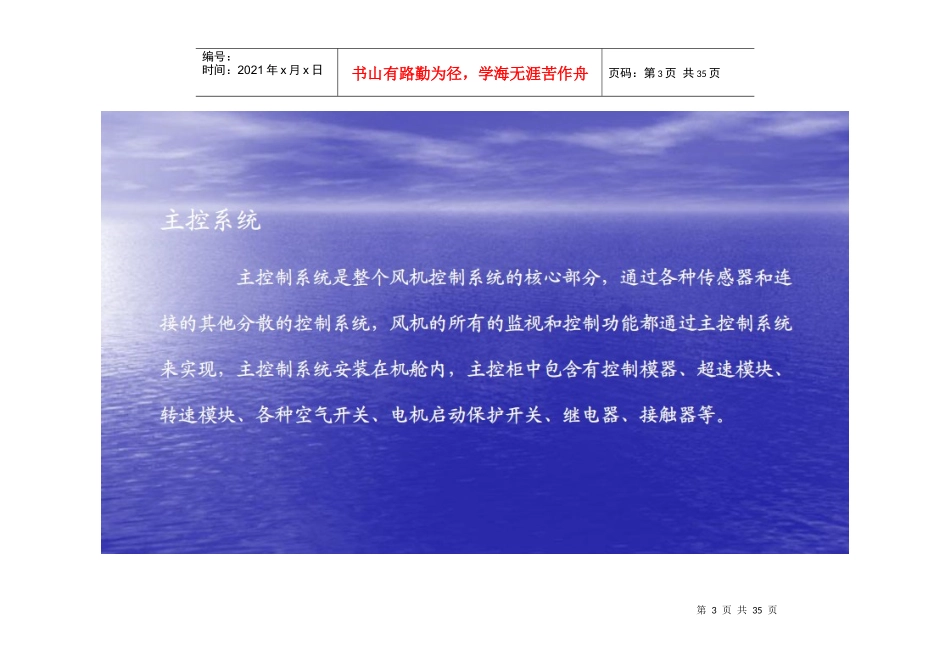

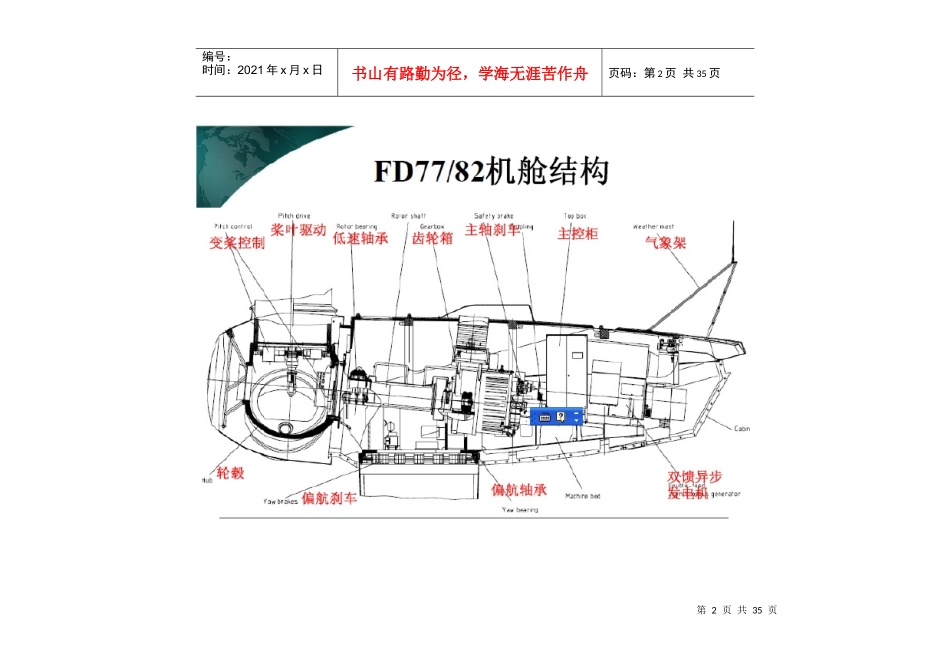

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页主控系统培训第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页功率控制功能的实现第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页偏航控制功能的实现自动偏航1、当前风速大于偏航设定风速（2.5m/sor3m/s）2、机组未并网发电且当前风速小于启动风速（3m/sor3.5m/s）时不启动偏航3、偏航条件：偏航程序1激活时，120s内风向偏差大于16度偏航程序2激活时，60s内风向偏差大于8度第9页共35页第8页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共35页4、偏航程序1和2切换条件：平均风速大于6m/s或瞬时风速大于10m/s，偏航程序1—>2平均风速小于7m/s，偏航程序2—>1手动偏航1、通过操作面板（软件）实现手动偏航2、通过手动偏航开关（硬件）实现手动偏航第10页共35页第9页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共35页见主控图29页自动解缆自动解缆条件：●电缆扭曲角度大于等风解缆角度（430°）同时风速小于3m/s●电缆扭曲角度大于停机解缆角度（760°）偏航时：偏航制动器保持残余压力（15bar）第11页共35页第10页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共35页解缆时：偏航制动器完全松开安全保护功能的实现超速保护软件超速保护（主控通过转速传感器监测到机组转速超过保护定值）硬件超速保护（超速模块监测到机组转速超过保护定值）超速模块保护值的设置：输入信号脉冲频率值，以低速轴设置为例，若设置为10，意味着输入信号频率为10Hz，即输入10个脉冲每秒，600个脉冲每分钟，低速轴转动一圈输入24个第12页共35页第11页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共35页脉冲，则转速保护设定值为600/24=25rpm振动保护软件振动保护（主控通过4084振动模块监测到机组振动超过保护值）齿轮箱振动保护：X方向：1级振动0.06g2级振动0.1gY方向：1级振动0.015g2级振动0.025g塔筒振动保护：X方向：1级振动0.06g2级振动0.1gY方向：1级振动0.06g2级振动0.1g第13页共35页第12页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共35页硬件振动保护（机组通过振动开关中断安全链回路实现机组硬件振动保护）第14页共35页第13页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共35页电网保护第15页共35页第14页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共35页电压保护：过压：1.1Un0.2s欠压：0.9Un0.2s0.8Un0s电流保护：70A一相与其余两相平均值or25%一相与其余两相平均值相位保护：三相偏差同时大于4度（电网矢量波动）两相偏差大于6度（相位偏差过大）温度监测与保护电量变送器：电网电压监测电网电流监测电网相位监测变频器处电流互感器第16页共35页第15页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共35页机组过温保护机舱控制柜50℃告警55℃停机低速轴50℃告警60℃停机发电机定子绕组130℃告警140℃停机发电机轴承100℃告警110℃停机齿轮箱轴承85℃告警90℃停机齿轮油75℃降功率告警80℃停机第17页共35页第16页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共35页pt100温度与阻值对照表pt100pt100pt100温度(...
