大桥塔吊基础专项施工方案培训资料VIP专享VIP免费

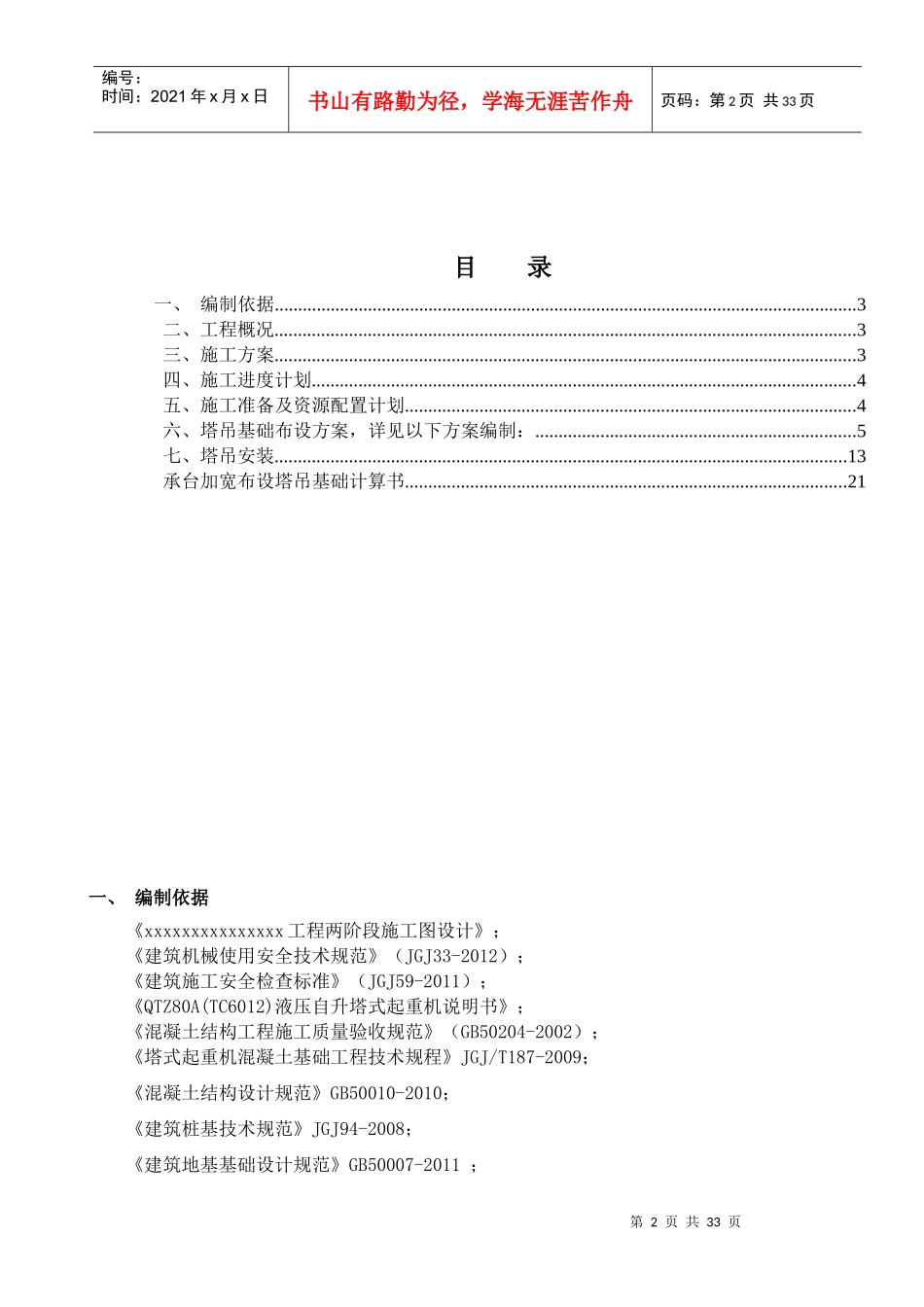

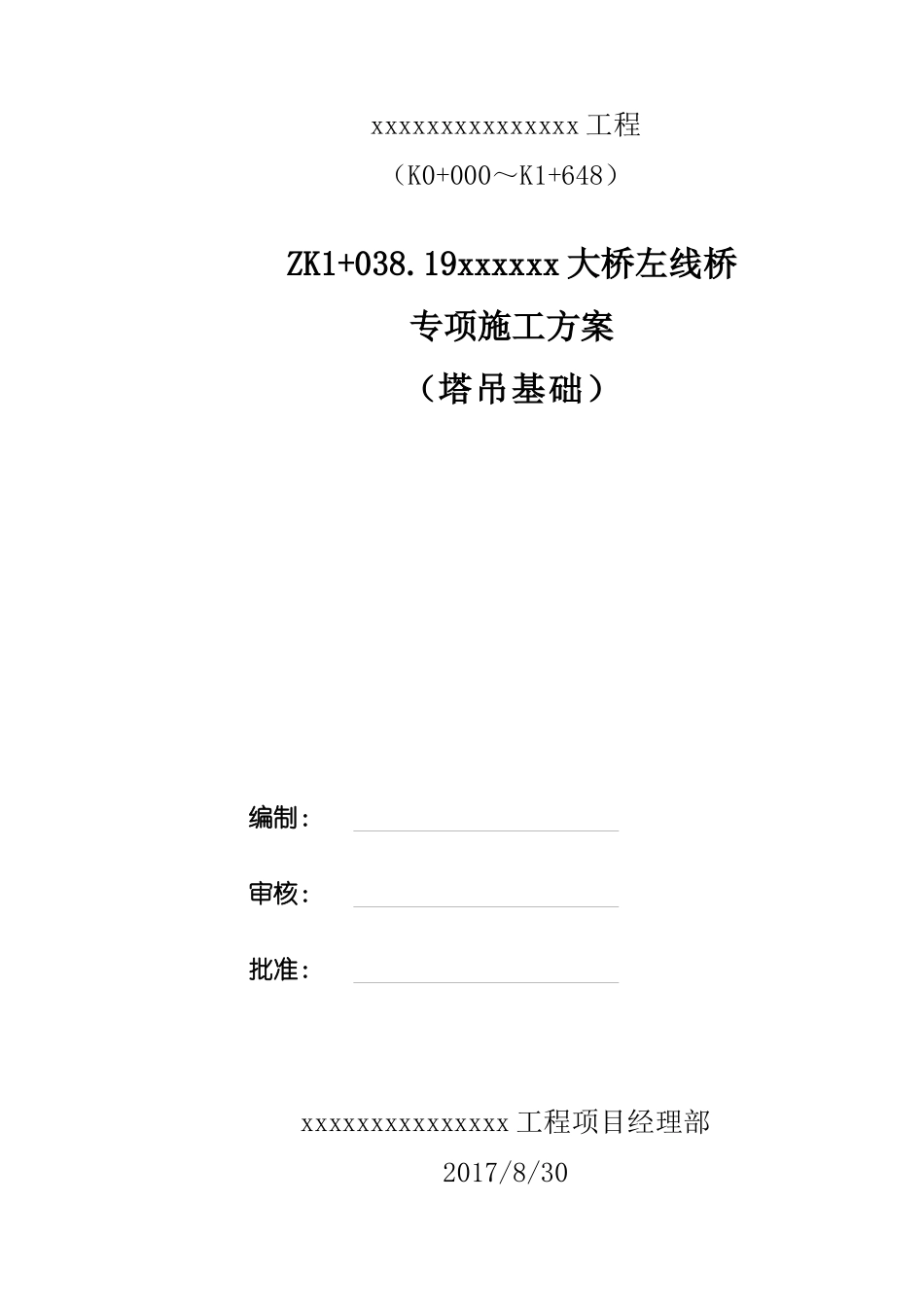

xxxxxxxxxxxxxxx工程（K0+000～K1+648）ZK1+038.19xxxxxx大桥左线桥专项施工方案（塔吊基础）编制：审核：批准：xxxxxxxxxxxxxxx工程项目经理部2017/8/30第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页目录一、编制依据.............................................................................................................................3二、工程概况.............................................................................................................................3三、施工方案.............................................................................................................................3四、施工进度计划.....................................................................................................................4五、施工准备及资源配置计划.................................................................................................4六、塔吊基础布设方案，详见以下方案编制：.....................................................................5七、塔吊安装...........................................................................................................................13承台加宽布设塔吊基础计算书...............................................................................................21一、编制依据《xxxxxxxxxxxxxxx工程两阶段施工图设计》；《建筑机械使用安全技术规范》（JGJ33-2012）；《建筑施工安全检查标准》（JGJ59-2011）；《QTZ80A(TC6012)液压自升塔式起重机说明书》；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009；《混凝土结构设计规范》GB50010-2010；《建筑桩基技术规范》JGJ94-2008；《建筑地基基础设计规范》GB50007-2011；第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页《钢结构设计规范》GB50017-2003；二、工程概况本项目位于中山市xxxxxx镇，起点位于彩虹路与xxxxxx大道交叉口处，起点桩号k0+000，项目终点位于xxxxxxxxxxxxx交叉口处，终点桩号k1+648.18。xxxxxx大桥新建左线桥，位于既有xxxxxx大桥下游，中心里程为zk1+038.19，右交角90°，孔跨布置为（25+32+55+90+55+5*32）m,全桥长424m。主墩3#、4#墩身采用薄壁空心墩，墩身厚3.4m，壁厚0.6m，横向宽度12m，承台配6根直径Φ1.1m桩基础，承台尺寸为（13.6×8.1×3.5）m，3#墩高11.767m,4#墩高11.857m。全桥平面位于直线段，全桥承台共4个；为便于桥梁主桥上部构造施工，采用两台塔吊对主桥上部构造所需各类材料、设备等的调运。三、施工方案（一）施工方案选择1、第一施工方案：塔吊基础放在3#墩、4#墩承台防撞端及加宽部位，采用与承台同级的Ｃ35砼与承台同时浇注。承台钢筋按施工设计图制作安装完毕后，由于塔吊基础是加宽承台兼作，原则上应考虑基础荷载和墩柱荷载同时作用而引起的偏心弯矩，但实际上塔吊引起的荷载仅为墩柱荷载的5%，小于墩柱的偶然偏心，但为确保塔吊基础及承台质量及安全，在塔基浇筑前，拟在120cm承台加宽段横桥向60cm位置、顺桥向前后间距200cm处各打入两根60cm钢管桩，打入深度根据现场实际情况以打不进为止，以此管桩作为承台塔基的辅助支承体系，同时承台塔基加宽部分的配筋按照承台配筋原则进行制作安装，为不影响承台在施工完毕后在正常使用期间的使用功能，在原承台钢筋的基础上进行扩大加宽部分钢筋的焊接。另外，由于此方案塔身会与箱梁翼缘板出现交叉情况，为此，在附录1中制订了详细的解决措施。2、第二施工方案：塔吊基础放在3#墩、4#墩承台防撞端下游3米位置，采用4根直径60cm冲孔灌注混凝土桩作为受力支承，在桩上浇筑尺寸为5.0m×5.0m×1.4m的Ｃ35砼承台作为塔吊基础。（二）施工基本要求1、按塔吊出产厂家说明书采用塔吊专用地脚螺栓预埋在承台上，螺栓的尺寸误差：...
