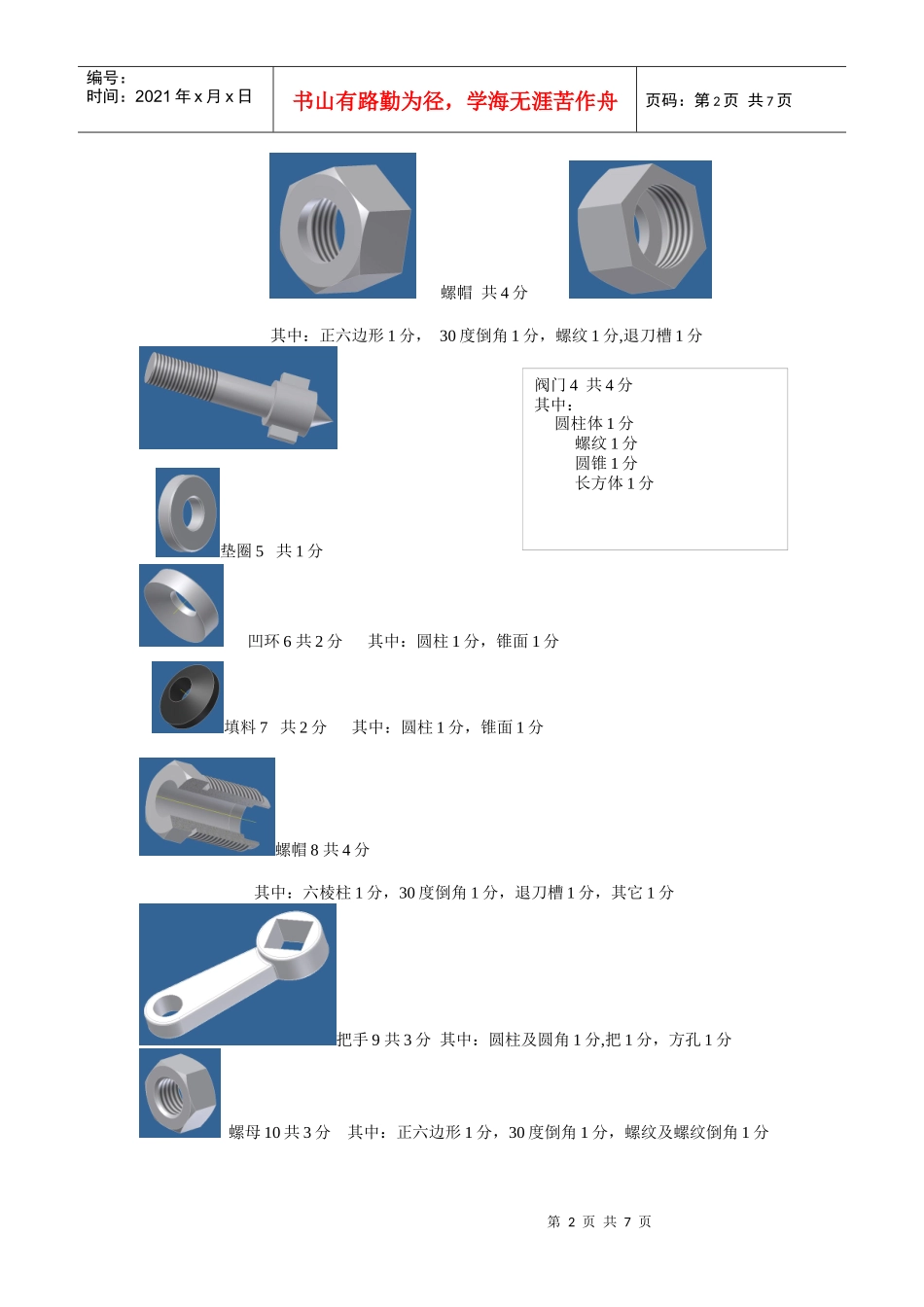

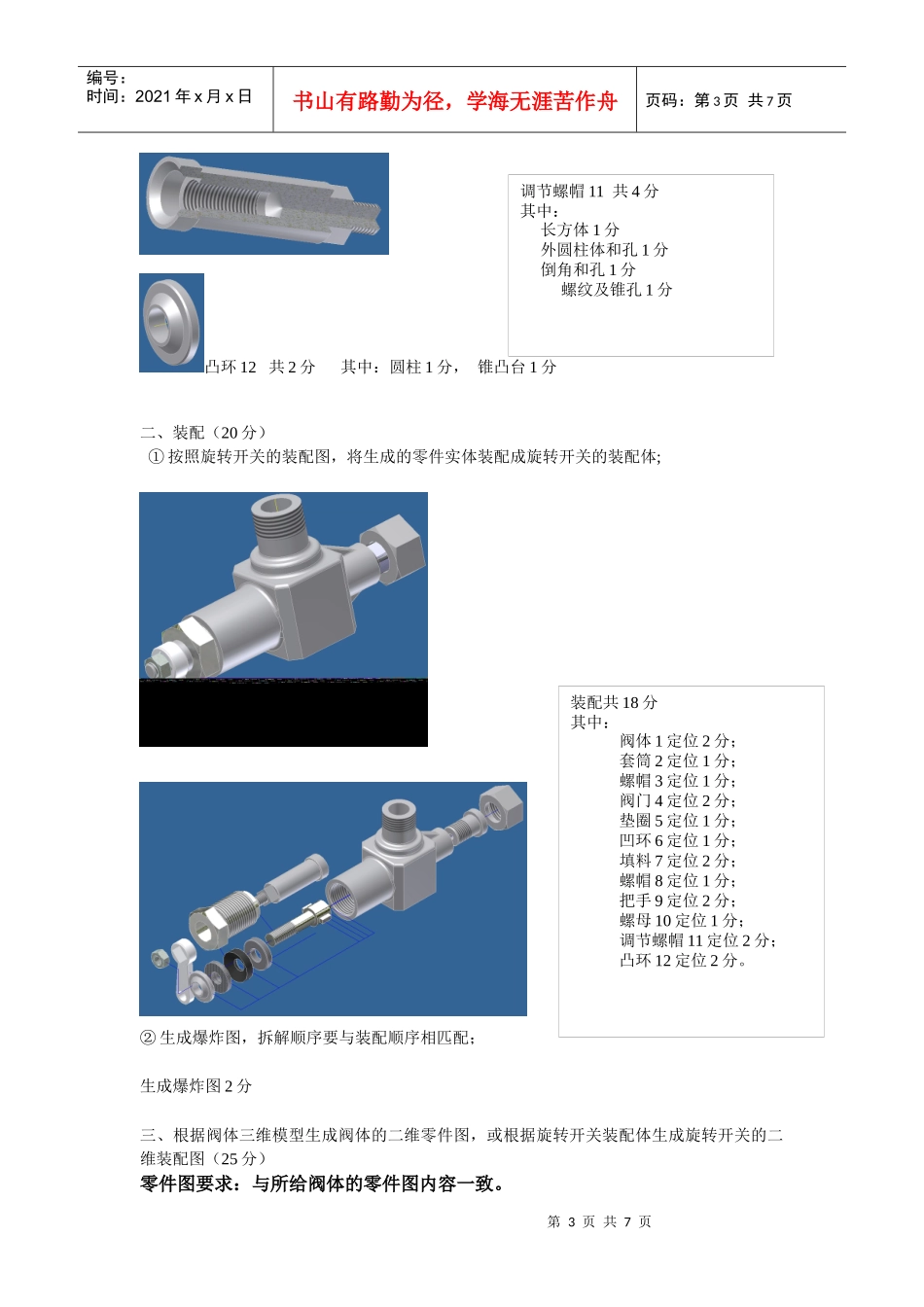

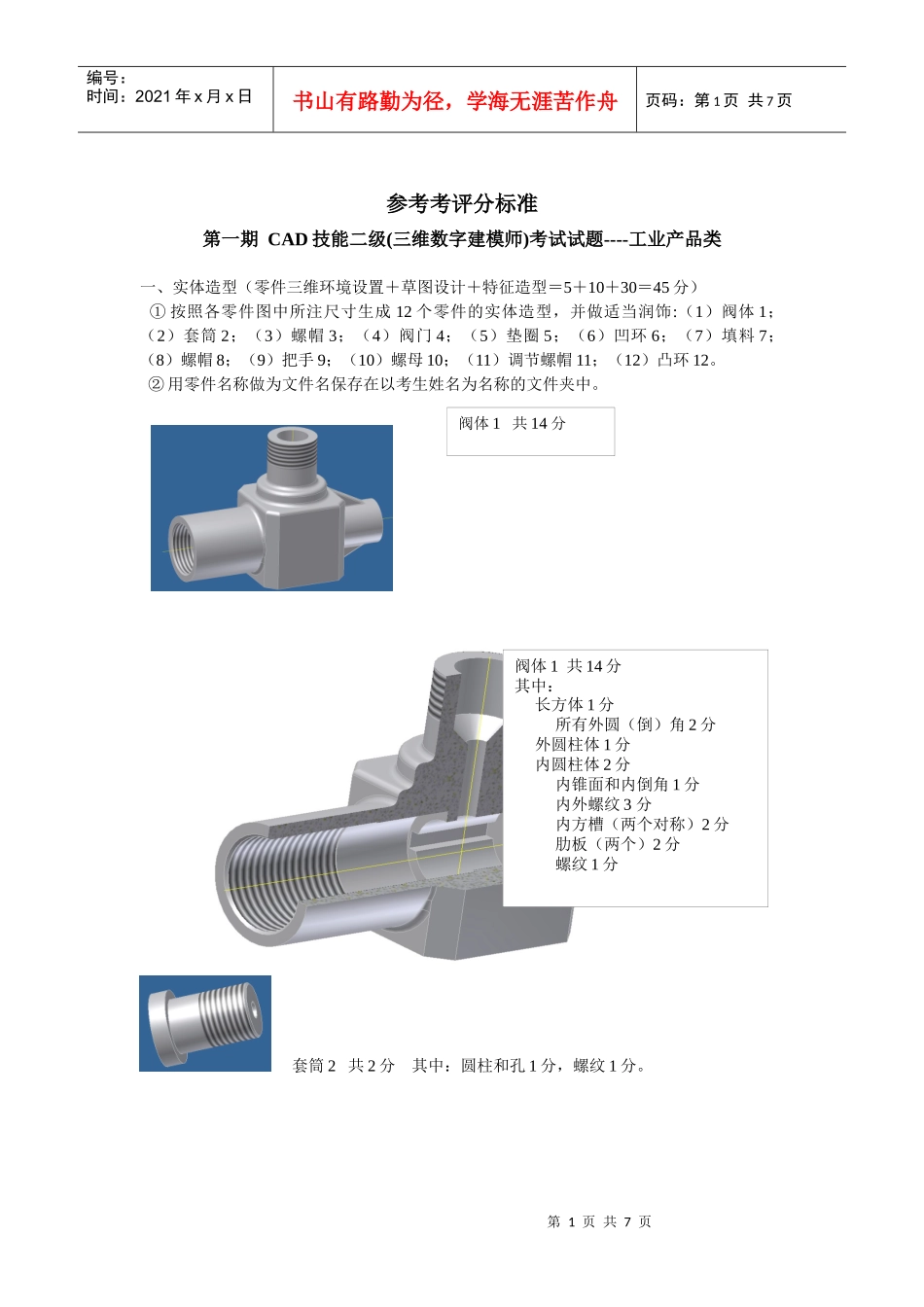

第1页共7页阀体1共14分编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。套筒2共2分其中：圆柱和孔1分，螺纹1分。阀体1共14分其中：长方体1分所有外圆（倒）角2分外圆柱体1分内圆柱体2分内锥面和内倒角1分内外螺纹3分内方槽（两个对称）2分肋板（两个）2分螺纹1分第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分阀门4共4分其中：圆柱体1分螺纹1分圆锥1分长方体1分第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。调节螺帽11共4分其中：长方体1分外圆柱体和孔1分倒角和孔1分螺纹及锥孔1分装配共18分其中：阀体1定位2分；套筒2定位1分；螺帽3定位1分；阀门4定位2分；垫圈5定位1分；凹环6定位1分；填料7定位2分；螺帽8定位1分；把手9定位2分；螺母10定位1分；调节螺帽11定位2分；凸环12定位2分。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页分值分配如下：①视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。③其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。装配图要求：与所给旋转开关装配图上的内容一致。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页分值分配如下：①视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到,3分;主视图主要采用三维模型投影得到,共10分，其中：件11局部剖2分;实心件4和标准件10不剖2分;主视图肋板表达正确，3分;不同件的剖面线有区别1分;螺纹装配正确2分。②标注装配尺寸共4分，其中：尺寸数字为2.5号字，1分；每3个尺寸标注正确1分，共3分。③明细栏和序号等共7分，其中：技术要求（可用“旋转开关工作原理”代替，不要求输入全部文字）,填写明细栏和标题栏等文字，3分零件序号，指引线和排列正确，4分。四、曲面造型（10分）按照曲面立体的形状（水杯），进行三维曲面造型(不要求添加表面图案)。分值分配：水杯把3分水杯把与杯体连接1分水杯体2分水杯口曲面3分整体效果1分第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页2008年CAD技能二级(三维数字建模师)考试试题----工业产品类评分表考生姓名：考号：总分：试题号得分实体造型（零件三维环境设置＋草图设计＋特征...
