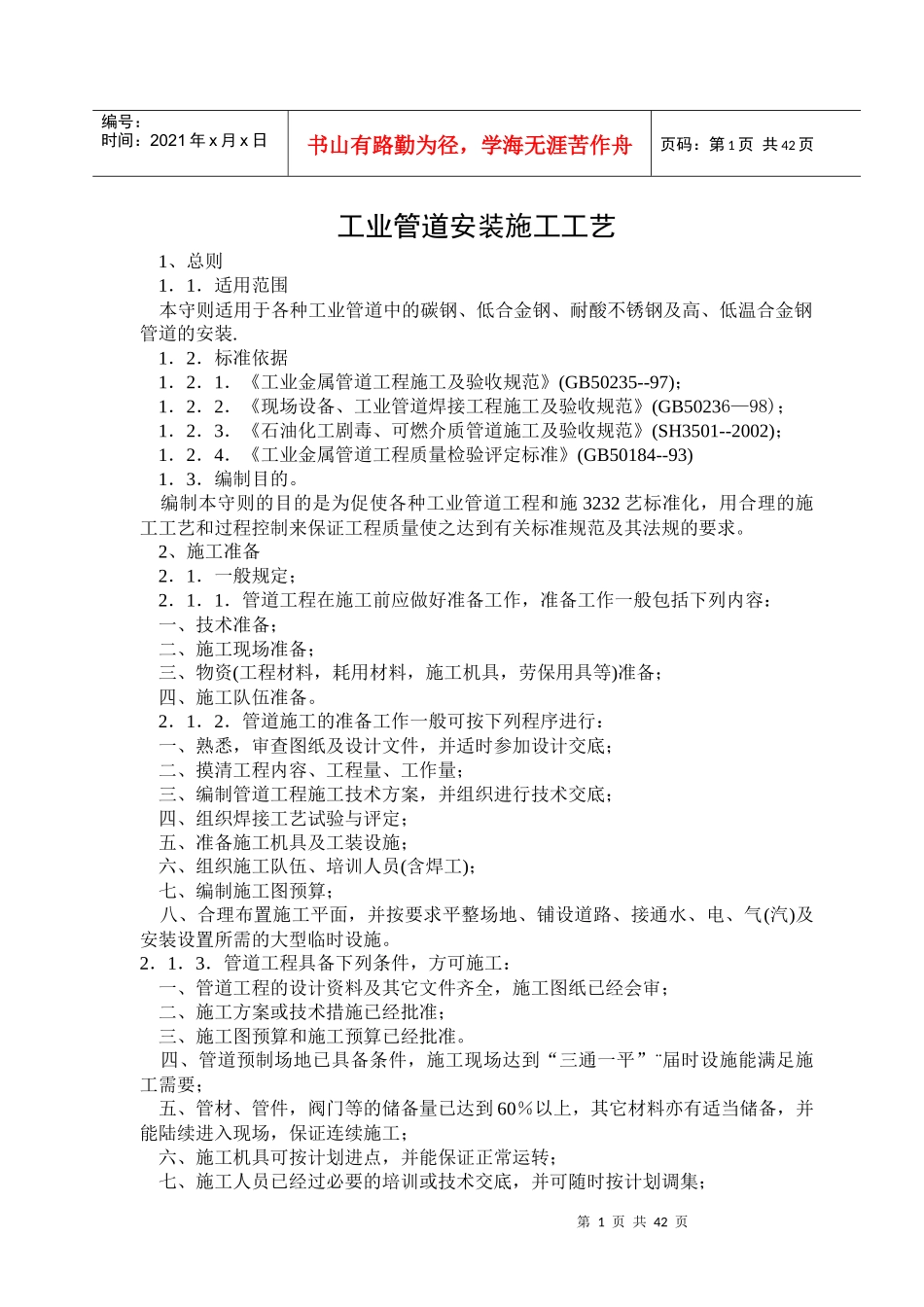

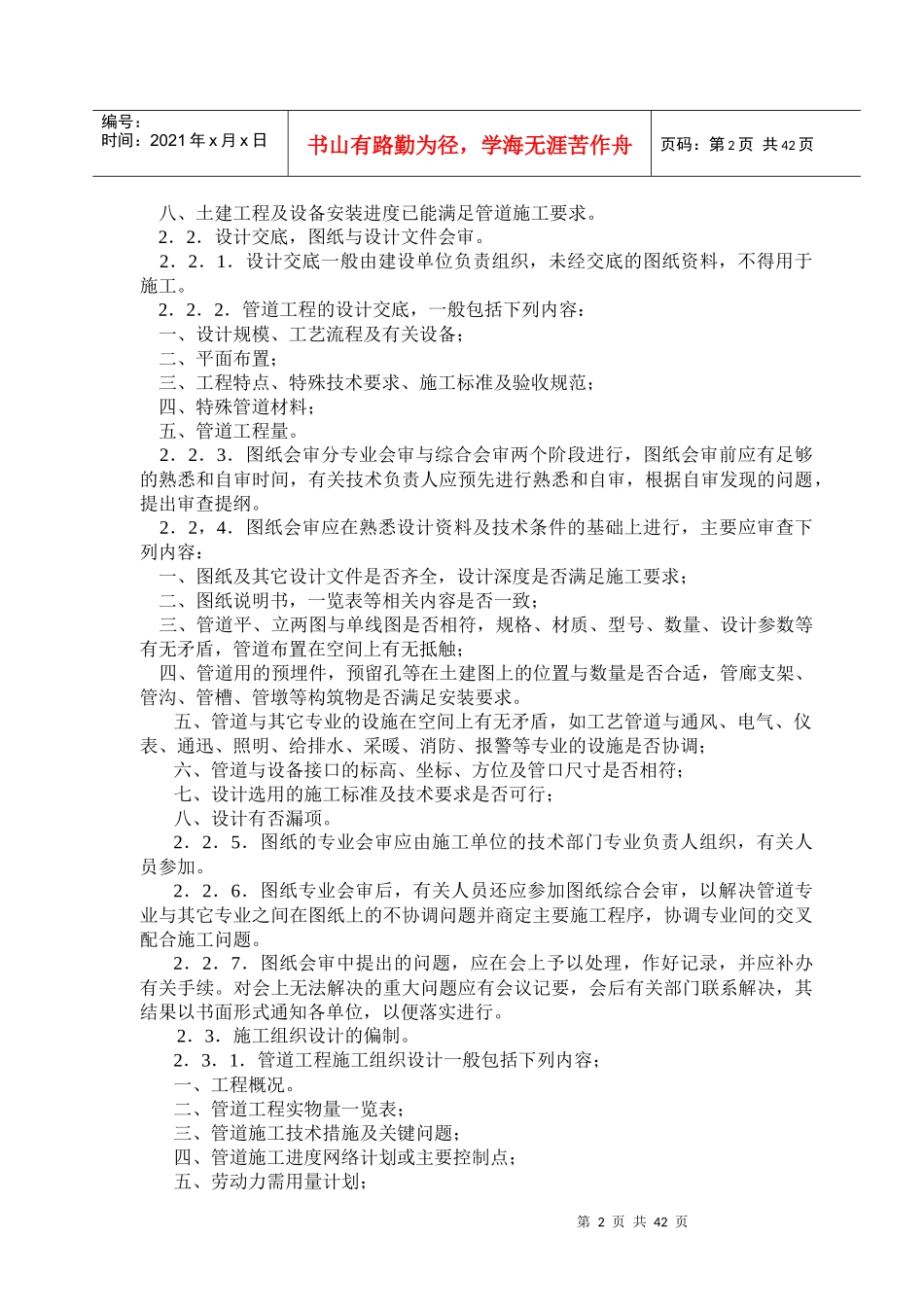

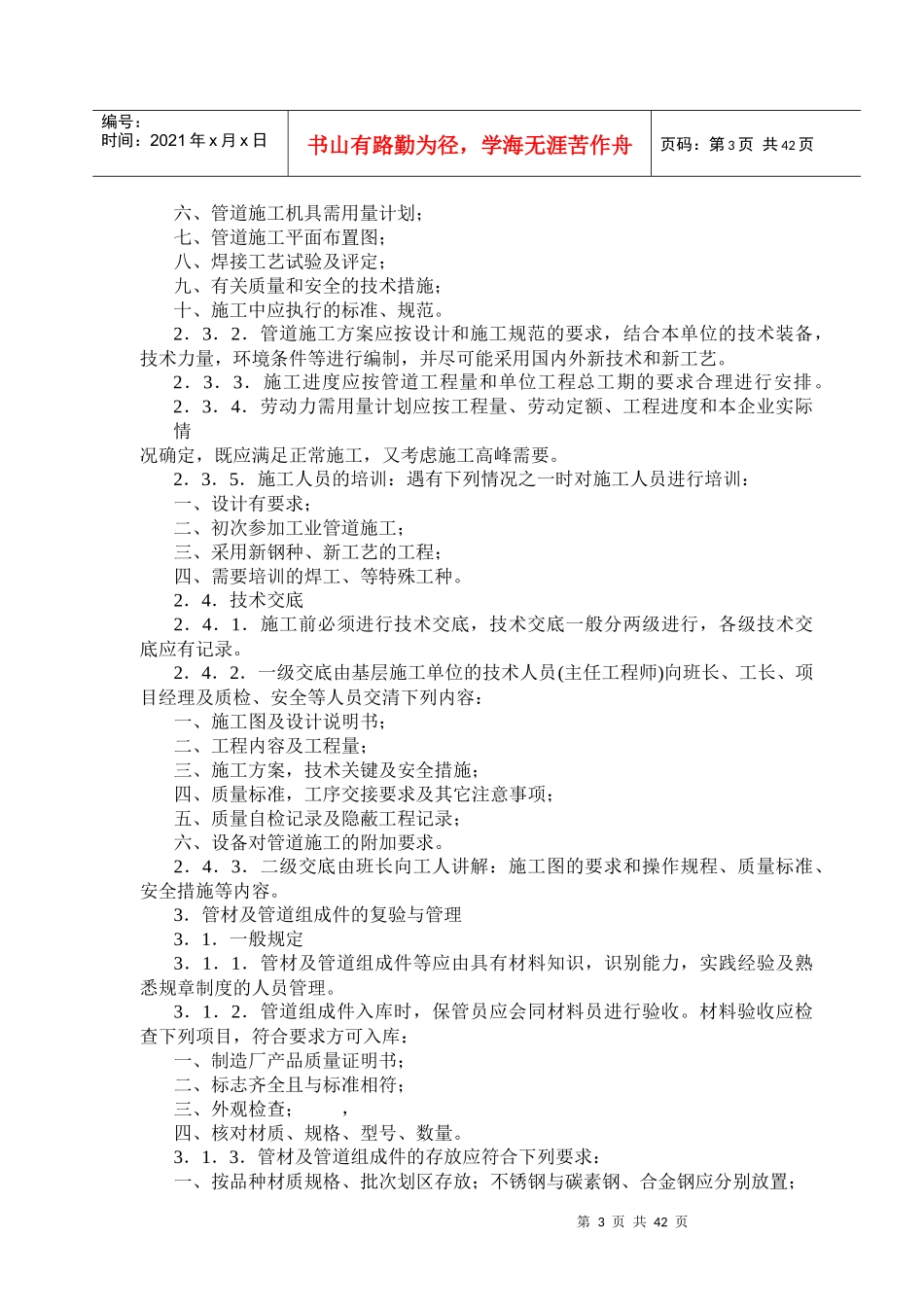

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页工业管道安装施工工艺1、总则1．1．适用范围本守则适用于各种工业管道中的碳钢、低合金钢、耐酸不锈钢及高、低温合金钢管道的安装.1．2．标准依据1．2．1．《工业金属管道工程施工及验收规范》(GB50235--97)；1．2．2．《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98)；1．2．3．《石油化工剧毒、可燃介质管道施工及验收规范》(SH3501--2002)；1．2．4．《工业金属管道工程质量检验评定标准》(GB50184--93)1．3．编制目的。编制本守则的目的是为促使各种工业管道工程和施3232艺标准化，用合理的施工工艺和过程控制来保证工程质量使之达到有关标准规范及其法规的要求。2、施工准备2．1．一般规定；2．1．1．管道工程在施工前应做好准备工作，准备工作一般包括下列内容：一、技术准备；二、施工现场准备；三、物资(工程材料，耗用材料，施工机具，劳保用具等)准备；四、施工队伍准备。2．1．2．管道施工的准备工作一般可按下列程序进行：一、熟悉，审查图纸及设计文件，并适时参加设计交底；二、摸清工程内容、工程量、工作量；三、编制管道工程施工技术方案，并组织进行技术交底；四、组织焊接工艺试验与评定；五、准备施工机具及工装设施；六、组织施工队伍、培训人员(含焊工)；七、编制施工图预算；八、合理布置施工平面，并按要求平整场地、铺设道路、接通水、电、气(汽)及安装设置所需的大型临时设施。2．1．3．管道工程具备下列条件，方可施工：一、管道工程的设计资料及其它文件齐全，施工图纸已经会审；二、施工方案或技术措施已经批准；三、施工图预算和施工预算已经批准。四、管道预制场地已具备条件，施工现场达到“三通一平”¨届时设施能满足施工需要；五、管材、管件，阀门等的储备量已达到60％以上，其它材料亦有适当储备，并能陆续进入现场，保证连续施工；六、施工机具可按计划进点，并能保证正常运转；七、施工人员已经过必要的培训或技术交底，并可随时按计划调集；第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页八、土建工程及设备安装进度已能满足管道施工要求。2．2．设计交底，图纸与设计文件会审。2．2．1．设计交底一般由建设单位负责组织，未经交底的图纸资料，不得用于施工。2．2．2．管道工程的设计交底，一般包括下列内容：一、设计规模、工艺流程及有关设备；二、平面布置；三、工程特点、特殊技术要求、施工标准及验收规范；四、特殊管道材料；五、管道工程量。2．2．3．图纸会审分专业会审与综合会审两个阶段进行，图纸会审前应有足够的熟悉和自审时间，有关技术负责人应预先进行熟悉和自审，根据自审发现的问题，提出审查提纲。2．2，4．图纸会审应在熟悉设计资料及技术条件的基础上进行，主要应审查下列内容：一、图纸及其它设计文件是否齐全，设计深度是否满足施工要求；二、图纸说明书，一览表等相关内容是否一致；三、管道平、立两图与单线图是否相符，规格、材质、型号、数量、设计参数等有无矛盾，管道布置在空间上有无抵触；四、管道用的预埋件，预留孔等在土建图上的位置与数量是否合适，管廊支架、管沟、管槽、管墩等构筑物是否满足安装要求。五、管道与其它专业的设施在空间上有无矛盾，如工艺管道与通风、电气、仪表、通迅、照明、给排水、采暖、消防、报警等专业的设施是否协调；六、管道与设备接口的标高、坐标、方位及管口尺寸是否相符；七、设计选用的施工标准及技术要求是否可行；八、设计有否漏项。2．2．5．图纸的专业会审应由施工单位的技术部门专业负责人组织，有关人员参加。2．2．6．图纸专业会审后，有关人员还应参加图纸综合会审，以解决管道专业与其它专业之间在图纸上的不协调问题并商定主要施工程序，协调专业间的交叉配合施工问题。2．2．7．图纸会审中提出的问题，应在会上予以处理，作好记录，并应补办有关手续。对会上无法解决的重大问题应有会议记要，会后有关部门联系解决，其结果以书面形式通知各单位，以便落实进行。2．3．施工组织设计的偏制。2．3．1．管...
