外墙保温工程施工方案VIP免费

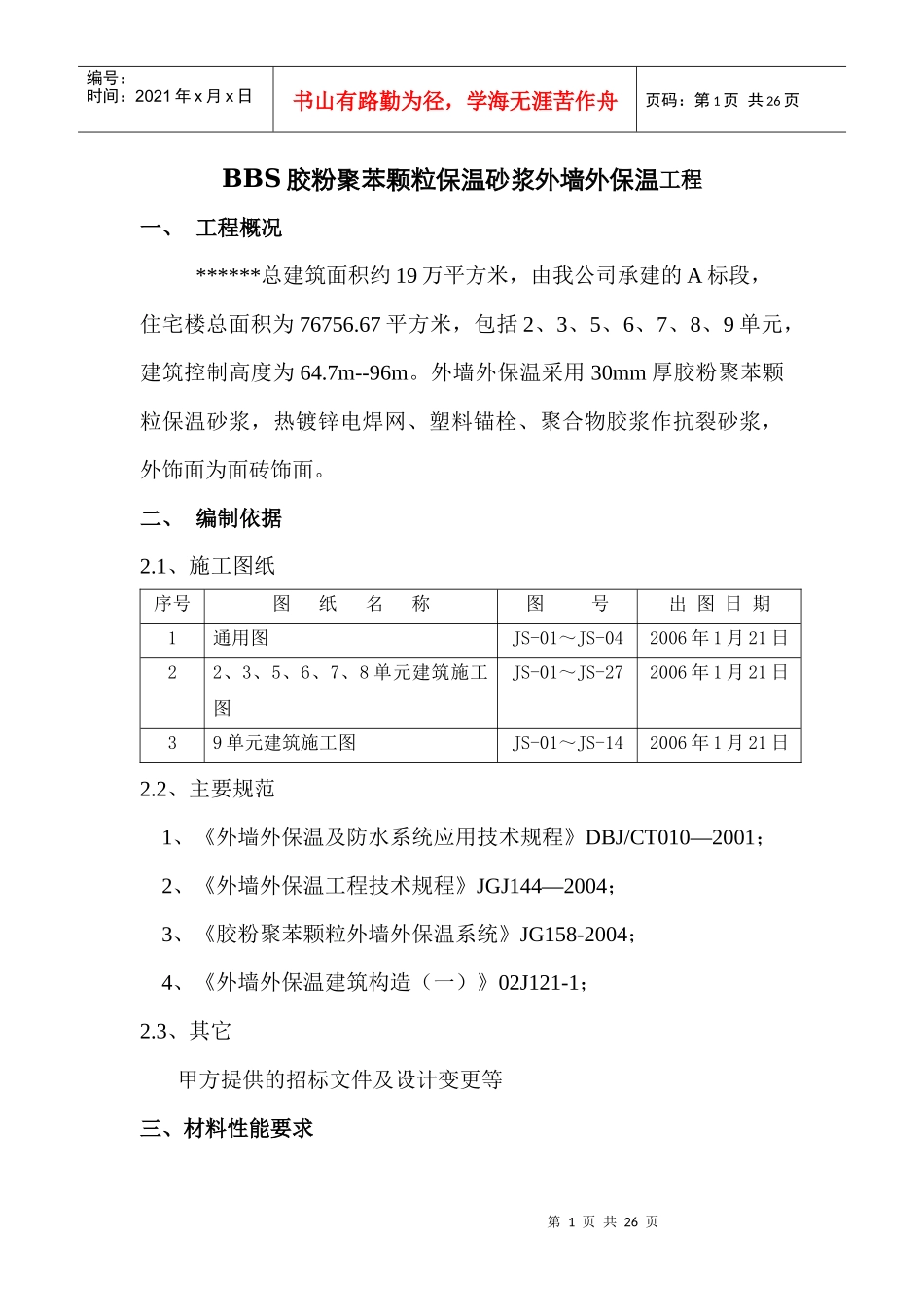

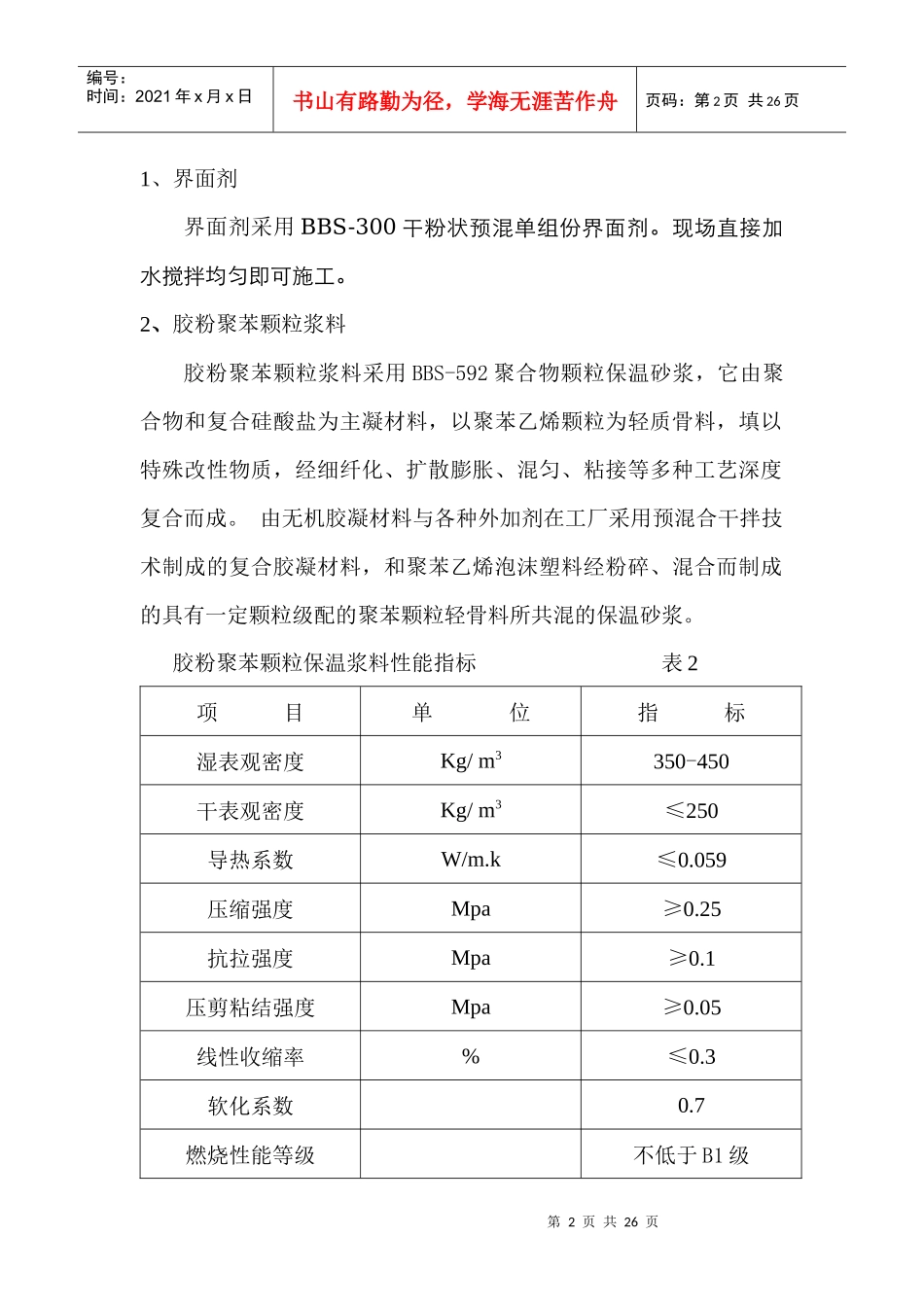

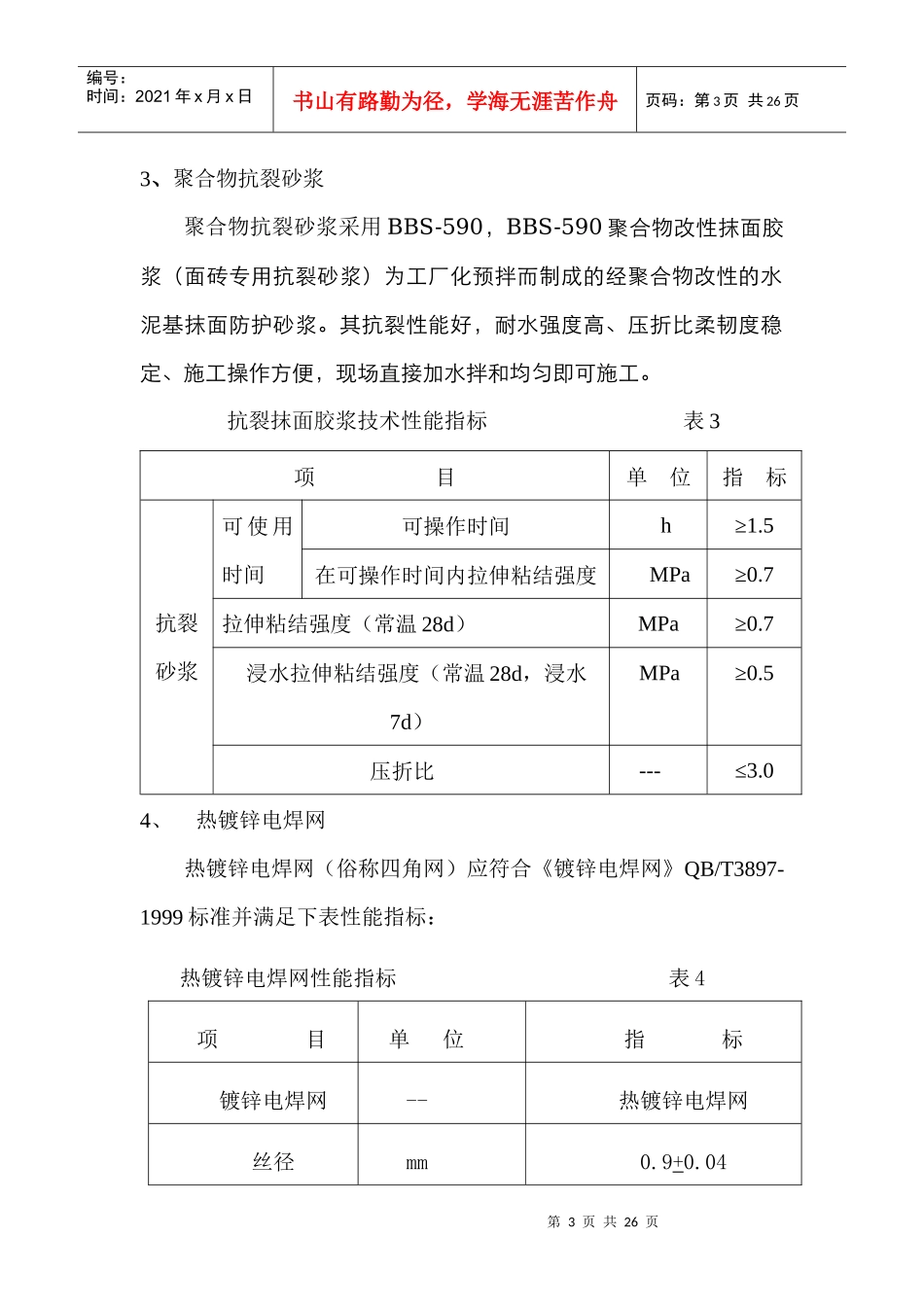

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页BBS胶粉聚苯颗粒保温砂浆外墙外保温工程一、工程概况******总建筑面积约19万平方米，由我公司承建的A标段，住宅楼总面积为76756.67平方米，包括2、3、5、6、7、8、9单元，建筑控制高度为64.7m--96m。外墙外保温采用30mm厚胶粉聚苯颗粒保温砂浆，热镀锌电焊网、塑料锚栓、聚合物胶浆作抗裂砂浆，外饰面为面砖饰面。二、编制依据2.1、施工图纸序号图纸名称图号出图日期1通用图JS-01～JS-042006年1月21日22、3、5、6、7、8单元建筑施工图JS-01～JS-272006年1月21日39单元建筑施工图JS-01～JS-142006年1月21日2.2、主要规范1、《外墙外保温及防水系统应用技术规程》DBJ/CT010—2001；2、《外墙外保温工程技术规程》JGJ144—2004；3、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；4、《外墙外保温建筑构造（一）》02J121-1；2.3、其它甲方提供的招标文件及设计变更等三、材料性能要求第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页1、界面剂界面剂采用BBS-300干粉状预混单组份界面剂。现场直接加水搅拌均匀即可施工。2、胶粉聚苯颗粒浆料胶粉聚苯颗粒浆料采用BBS-592聚合物颗粒保温砂浆，它由聚合物和复合硅酸盐为主凝材料，以聚苯乙烯颗粒为轻质骨料，填以特殊改性物质，经细纤化、扩散膨胀、混匀、粘接等多种工艺深度复合而成。由无机胶凝材料与各种外加剂在工厂采用预混合干拌技术制成的复合胶凝材料，和聚苯乙烯泡沫塑料经粉碎、混合而制成的具有一定颗粒级配的聚苯颗粒轻骨料所共混的保温砂浆。胶粉聚苯颗粒保温浆料性能指标表2项目单位指标湿表观密度Kg/m3350-450干表观密度Kg/m3≤250导热系数W/m.k≤0.059压缩强度Mpa≥0.25抗拉强度Mpa≥0.1压剪粘结强度Mpa≥0.05线性收缩率%≤0.3软化系数0.7燃烧性能等级不低于B1级第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页3、聚合物抗裂砂浆聚合物抗裂砂浆采用BBS-590，BBS-590聚合物改性抹面胶浆（面砖专用抗裂砂浆）为工厂化预拌而制成的经聚合物改性的水泥基抹面防护砂浆。其抗裂性能好，耐水强度高、压折比柔韧度稳定、施工操作方便，现场直接加水拌和均匀即可施工。抗裂抹面胶浆技术性能指标表3项目单位指标抗裂砂浆可使用时间可操作时间h≥1.5在可操作时间内拉伸粘结强度MPa≥0.7拉伸粘结强度（常温28d）MPa≥0.7浸水拉伸粘结强度（常温28d，浸水7d）MPa≥0.5压折比---≤3.04、热镀锌电焊网热镀锌电焊网（俗称四角网）应符合《镀锌电焊网》QB/T3897-1999标准并满足下表性能指标：热镀锌电焊网性能指标表4项目单位指标镀锌电焊网--热镀锌电焊网丝径mm0.9+0.04第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页网孔大小mm12.7×12.7焊点抗拉力N>65镀锌层重量G/m2≥1225、塑料膨胀锚栓塑料膨胀锚栓通常包括螺钉和带圆盘的塑料膨胀套管两部分，金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。锚栓有效锚固深度不小于25mm，塑料圆盘直径不小于50mm。其技术性能指标应符合表的要求。塑料膨胀锚栓技术性能指标表5项目单位技术指标单个锚栓抗拉承载力标准值（C25混凝土基层）kN≥0.80单个锚栓对系统传热增加值W/(m2·K)≤0.0046、面砖粘合剂面砖粘合剂采用BBS-802，BBS-802高级粘合剂是针对低吸水率的陶瓷砖瓦、玻化石、石材(BBS-805)等饰面材料而设计开发的高分子聚合物改性的室内、外墙地砖的粘结材料。第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页7、面砖勾缝剂BBS-606是由聚合物高分子合成树脂精制而成。属水性无毒害绿色环保产品,通过加入防水助剂与普通勾缝剂相比,其防渗水效果更佳,抗老化耐水性能好，多种颜色备选装饰美。面砖勾缝料性能指标表7项目单位指标外观---均匀一致颜色---与标准样一致凝结时间h大于2h...
