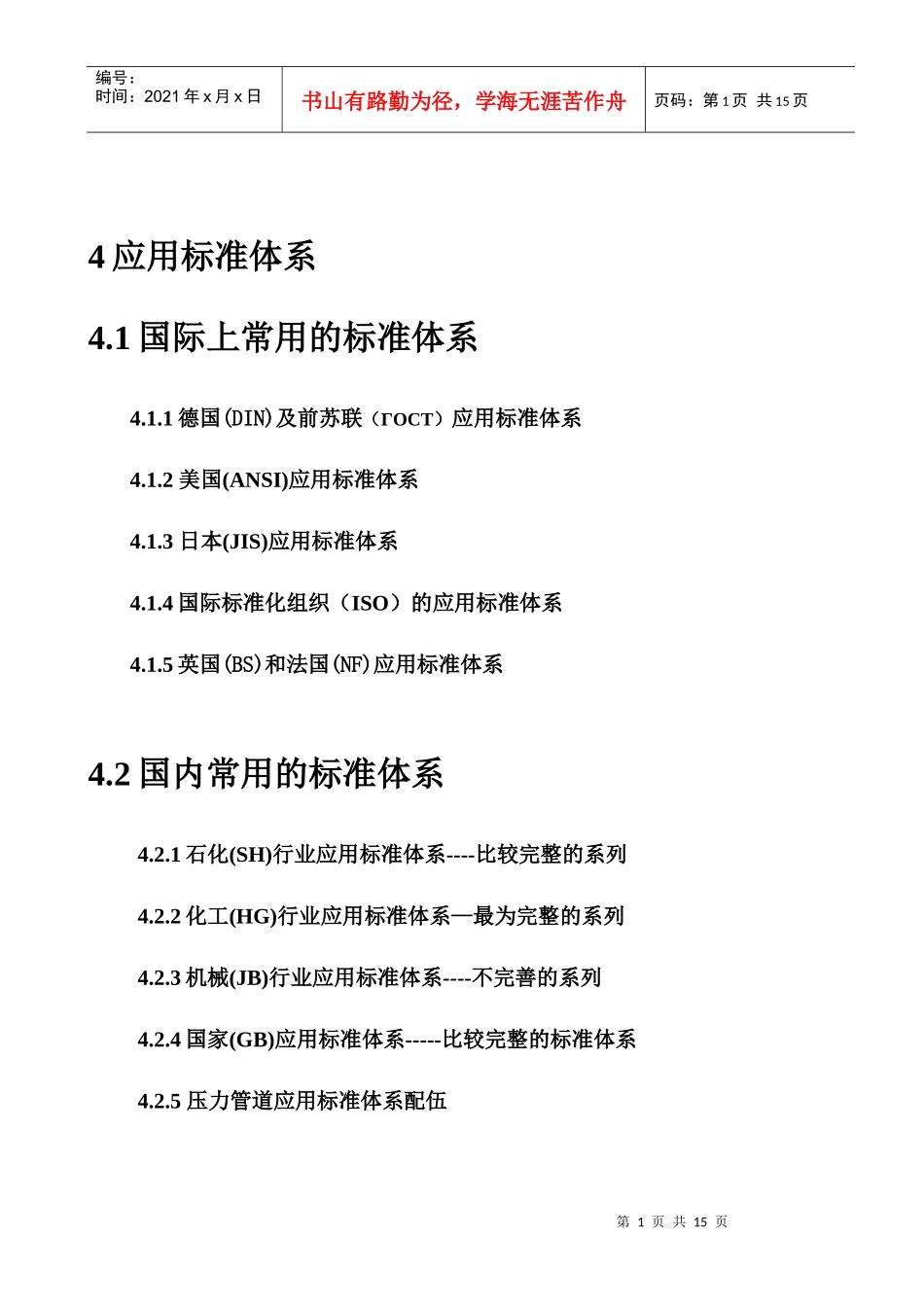

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页4应用标准体系4.1国际上常用的标准体系4.1.1德国(DIN)及前苏联（ΓOCT）应用标准体系4.1.2美国(ANSI)应用标准体系4.1.3日本(JIS)应用标准体系4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国(BS)和法国(NF)应用标准体系4.2国内常用的标准体系4.2.1石化(SH)行业应用标准体系----比较完整的系列4.2.2化工(HG)行业应用标准体系—最为完整的系列4.2.3机械(JB)行业应用标准体系----不完善的系列4.2.4国家(GB)应用标准体系-----比较完整的标准体系4.2.5压力管道应用标准体系配伍第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页4应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。应用标准体系。一个管系（路）中各元件所用系列标准的集合。这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。下面以管子标准和法兰标准为主，介绍应用标准。目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。世界各国应用标准大体上分为两大类。◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）DN1520253240506580100125150200250300350400450500600国际2227344248607689114140168219273324356406457508610国内1825323845577389108133159219273325377426480530630第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页◆法兰：欧式法兰和美式法兰压力等级：PN0.10.250.61.01.62.54.06.310.016.025.040.0MPa欧式法兰（DIN）压力等级：PN2.05.06.810.015.025.042.0MPa美式法兰（ANSI）CL15030040060090015002500Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。ANSI美国国家标准化组织ASTM.AmericanSocietyofTestingMaterials,美国材料实验协会◆钢管壁厚表示方法钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。即:Sch＝P/[σ]t×1000ANSIB36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSIB36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管,以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。4.1国际上常用的标准体系随着我国对外改革开放和加入WTO，各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。下面介绍几个主要的应用标准体系。4.1.1德国及前苏联应用标准体系第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页a.德国（DIN）◆管子：大外径系列◆管法兰：欧式法兰压力等级：PN0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.013个等级公称直径：DN6～4000mm法兰密封面：平面、凸台面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面7种法兰型式：平焊板式、平焊松套式、翻边松套式...
