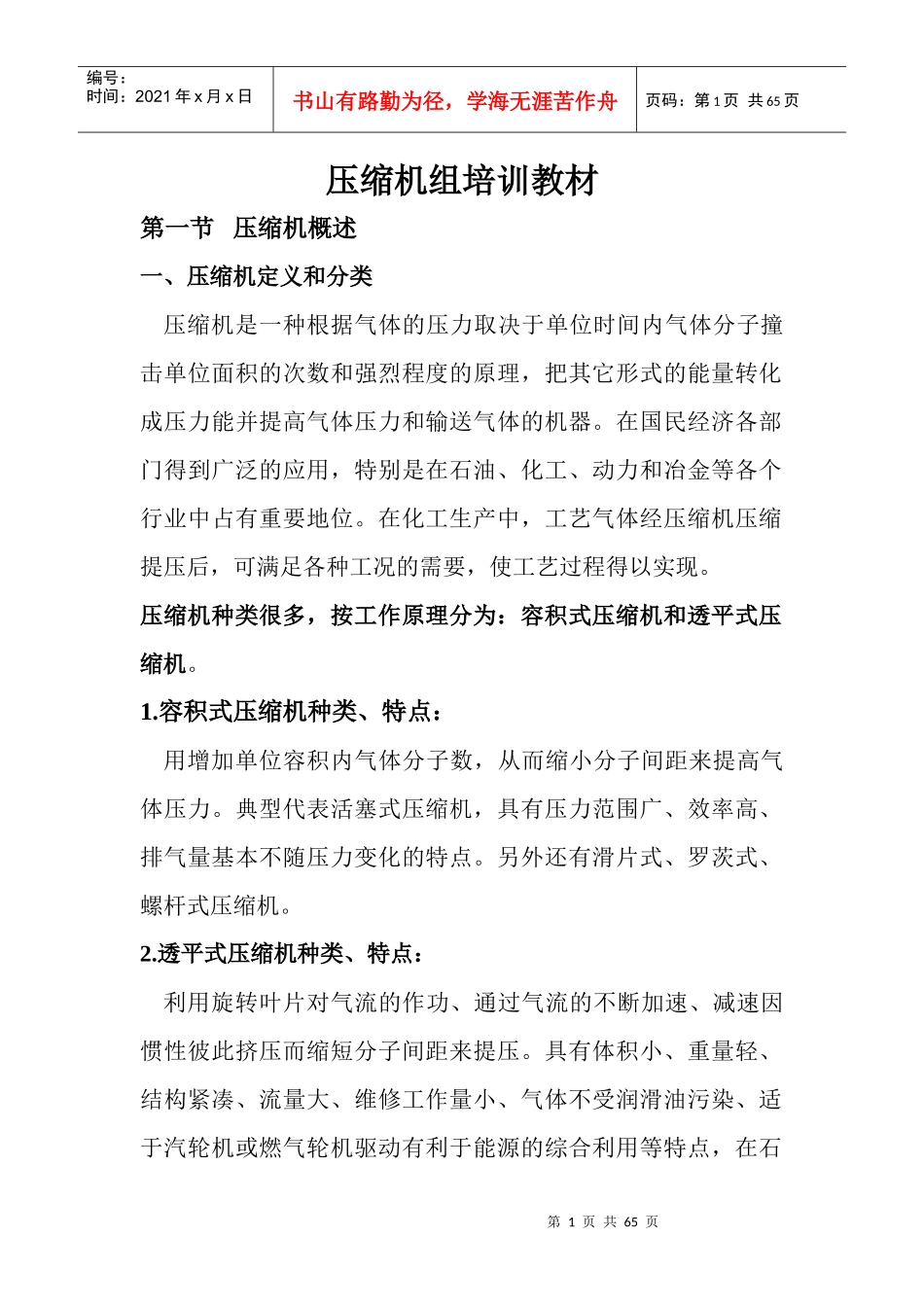

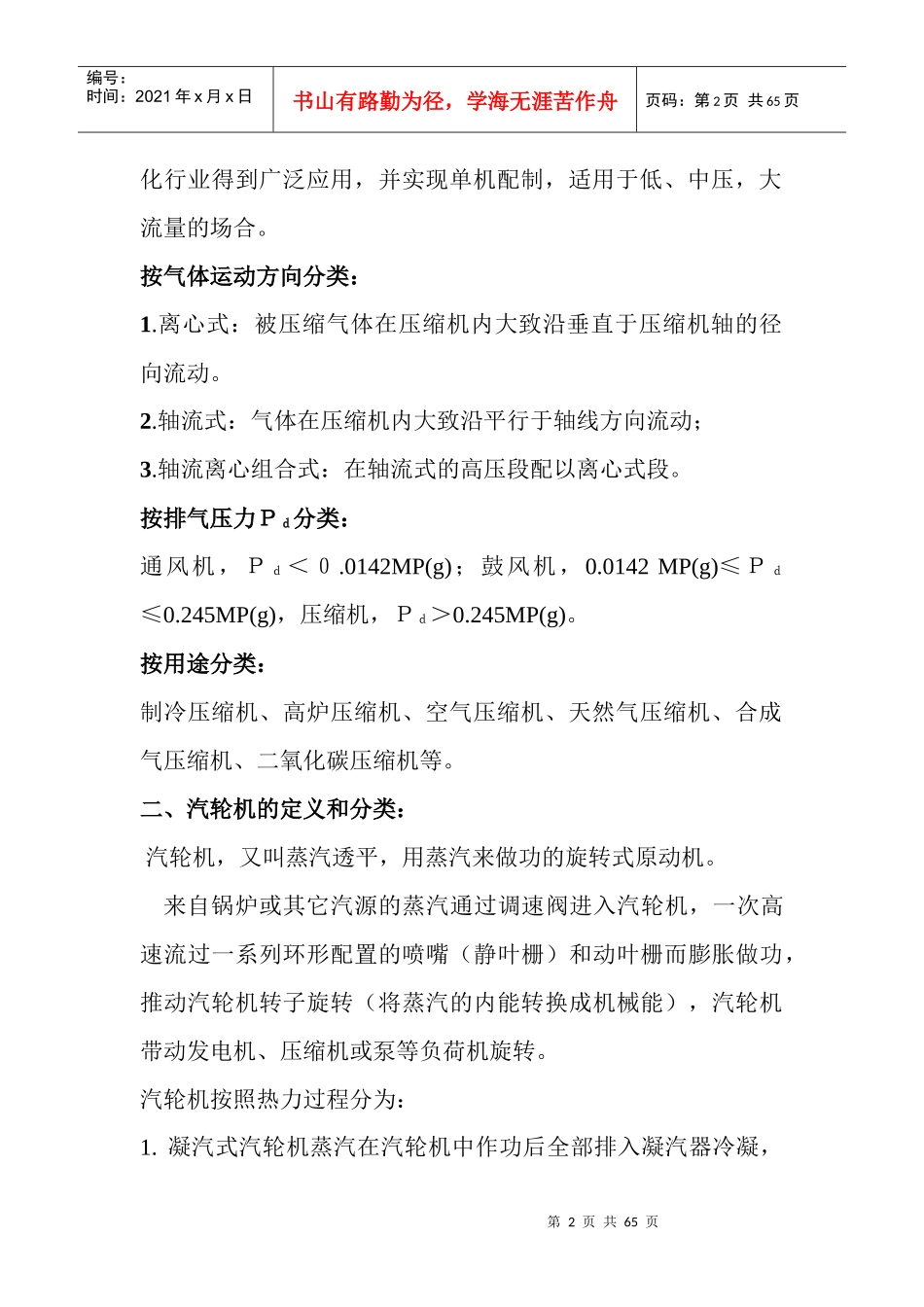

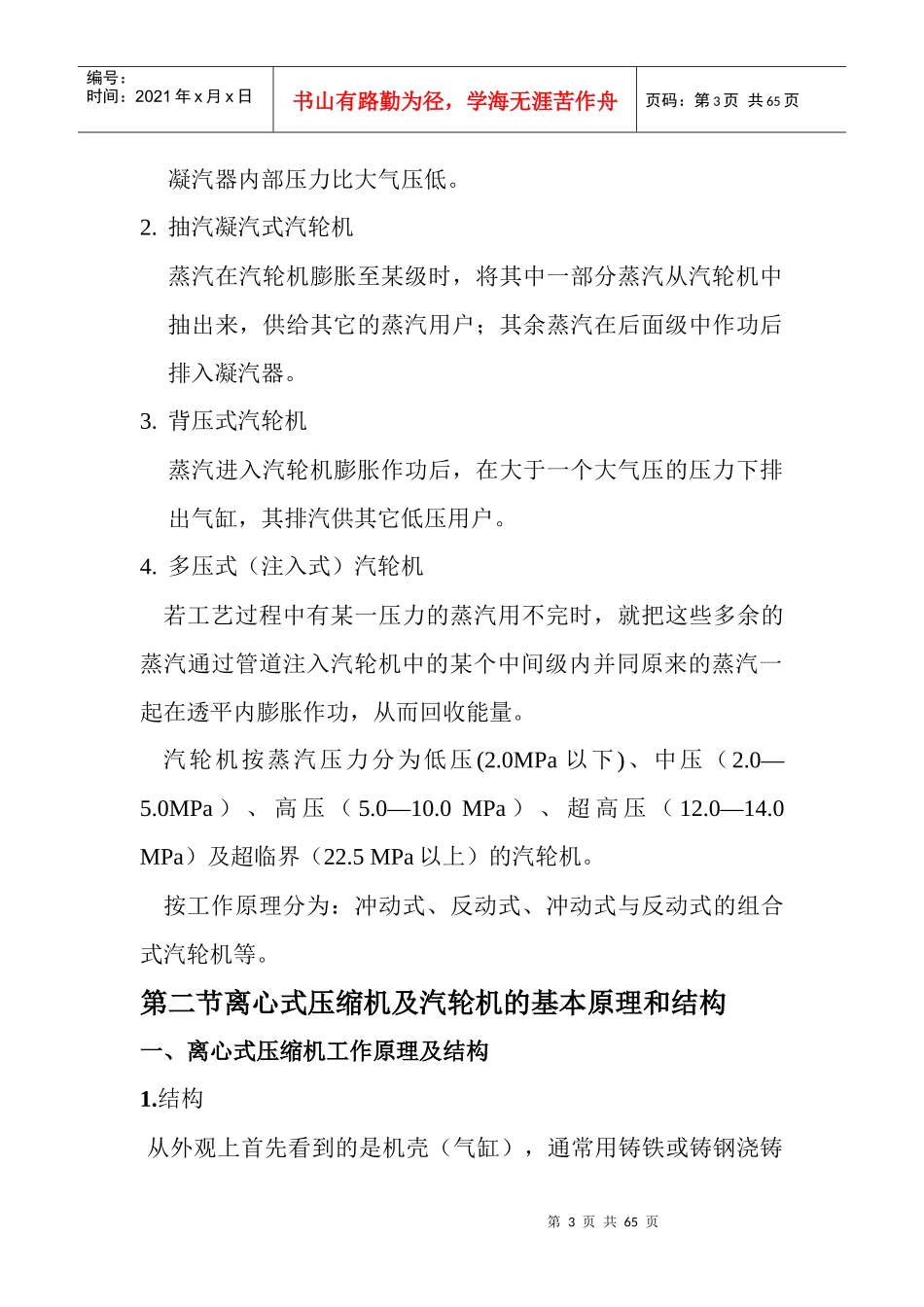

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页压缩机组培训教材第一节压缩机概述一、压缩机定义和分类压缩机是一种根据气体的压力取决于单位时间内气体分子撞击单位面积的次数和强烈程度的原理，把其它形式的能量转化成压力能并提高气体压力和输送气体的机器。在国民经济各部门得到广泛的应用，特别是在石油、化工、动力和冶金等各个行业中占有重要地位。在化工生产中，工艺气体经压缩机压缩提压后，可满足各种工况的需要，使工艺过程得以实现。压缩机种类很多，按工作原理分为：容积式压缩机和透平式压缩机。1.容积式压缩机种类、特点：用增加单位容积内气体分子数，从而缩小分子间距来提高气体压力。典型代表活塞式压缩机，具有压力范围广、效率高、排气量基本不随压力变化的特点。另外还有滑片式、罗茨式、螺杆式压缩机。2.透平式压缩机种类、特点：利用旋转叶片对气流的作功、通过气流的不断加速、减速因惯性彼此挤压而缩短分子间距来提压。具有体积小、重量轻、结构紧凑、流量大、维修工作量小、气体不受润滑油污染、适于汽轮机或燃气轮机驱动有利于能源的综合利用等特点，在石第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页化行业得到广泛应用，并实现单机配制，适用于低、中压，大流量的场合。按气体运动方向分类：1.离心式：被压缩气体在压缩机内大致沿垂直于压缩机轴的径向流动。2.轴流式：气体在压缩机内大致沿平行于轴线方向流动；3.轴流离心组合式：在轴流式的高压段配以离心式段。按排气压力Ｐｄ分类：通风机，Ｐｄ＜０.0142MP(g)；鼓风机，0.0142MP(g)≤Ｐｄ≤0.245MP(g)，压缩机，Ｐｄ＞0.245MP(g)。按用途分类：制冷压缩机、高炉压缩机、空气压缩机、天然气压缩机、合成气压缩机、二氧化碳压缩机等。二、汽轮机的定义和分类：汽轮机，又叫蒸汽透平，用蒸汽来做功的旋转式原动机。来自锅炉或其它汽源的蒸汽通过调速阀进入汽轮机，一次高速流过一系列环形配置的喷嘴（静叶栅）和动叶栅而膨胀做功，推动汽轮机转子旋转（将蒸汽的内能转换成机械能），汽轮机带动发电机、压缩机或泵等负荷机旋转。汽轮机按照热力过程分为：1.凝汽式汽轮机蒸汽在汽轮机中作功后全部排入凝汽器冷凝，第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页凝汽器内部压力比大气压低。2.抽汽凝汽式汽轮机蒸汽在汽轮机膨胀至某级时，将其中一部分蒸汽从汽轮机中抽出来，供给其它的蒸汽用户；其余蒸汽在后面级中作功后排入凝汽器。3.背压式汽轮机蒸汽进入汽轮机膨胀作功后，在大于一个大气压的压力下排出气缸，其排汽供其它低压用户。4.多压式（注入式）汽轮机若工艺过程中有某一压力的蒸汽用不完时，就把这些多余的蒸汽通过管道注入汽轮机中的某个中间级内并同原来的蒸汽一起在透平内膨胀作功，从而回收能量。汽轮机按蒸汽压力分为低压(2.0MPa以下)、中压（2.0—5.0MPa）、高压（5.0—10.0MPa）、超高压（12.0—14.0MPa）及超临界（22.5MPa以上）的汽轮机。按工作原理分为：冲动式、反动式、冲动式与反动式的组合式汽轮机等。第二节离心式压缩机及汽轮机的基本原理和结构一、离心式压缩机工作原理及结构1.结构从外观上首先看到的是机壳（气缸），通常用铸铁或铸钢浇铸第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页而成。一台压缩机常常有两个或两个以上的气缸，按压力高低称低压缸、中压缸和高压缸。压缩机本体结构可分两大部分：（1）、转动部分，有主轴、叶轮、平衡盘、推力盘及联轴器等零部件组成，又称转子。（2）、定子部分，由气缸、隔板、径向轴承、推力轴承、轴端密封等零部件组成，常称转子。在压缩机理论中常常沿气体流动线路，将压缩机分成若干个级，级是由一个叶轮和与之相配合的固定元件扩压器、弯道和回流器的基本单元组成。如图所示压缩机每段进口处的级成为首级，除了上述元件还包括进气室；压缩机排气口的级成为末级它没有弯道和回流器，取而代之的是排气室。在离心式压缩机中，...
