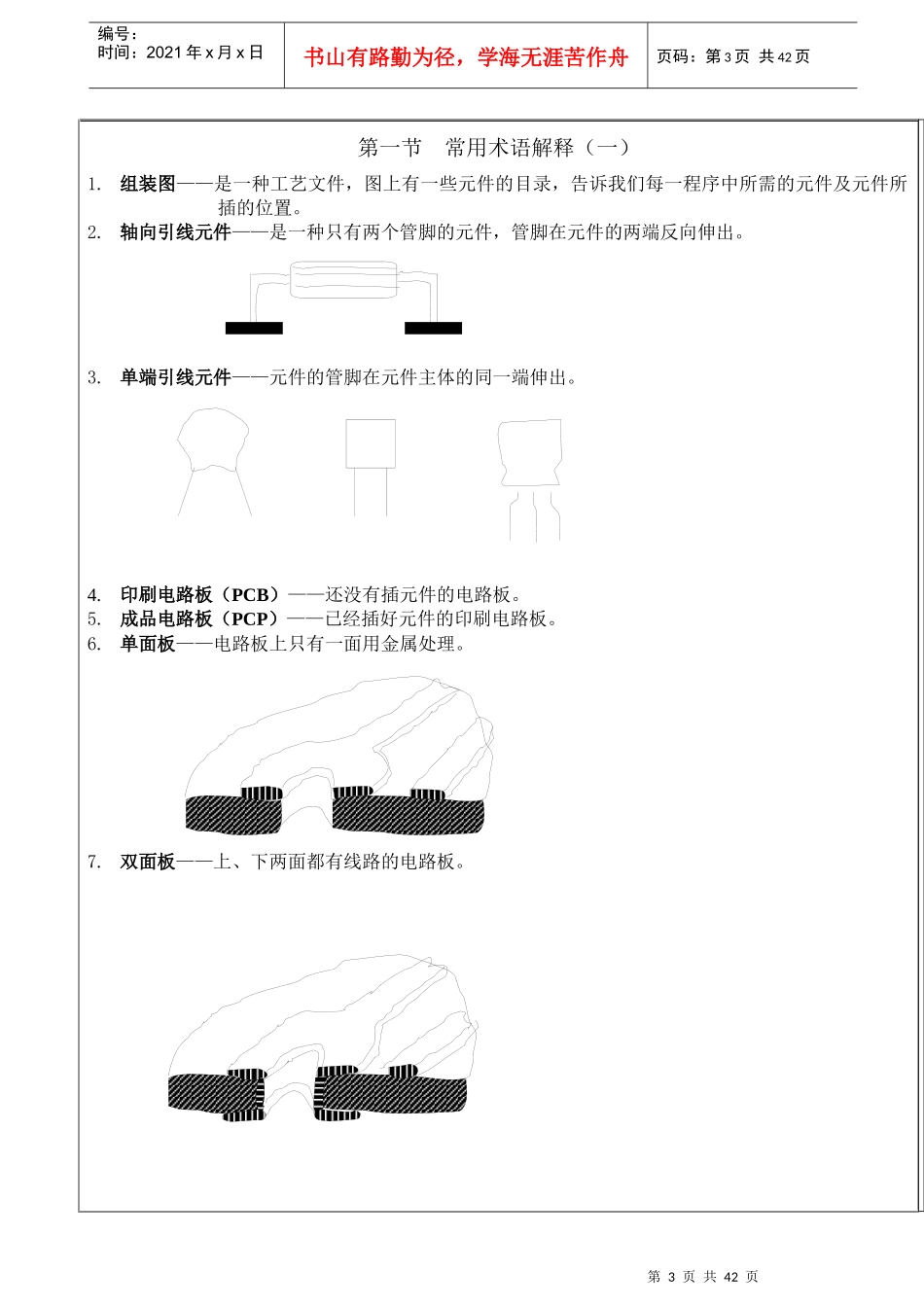

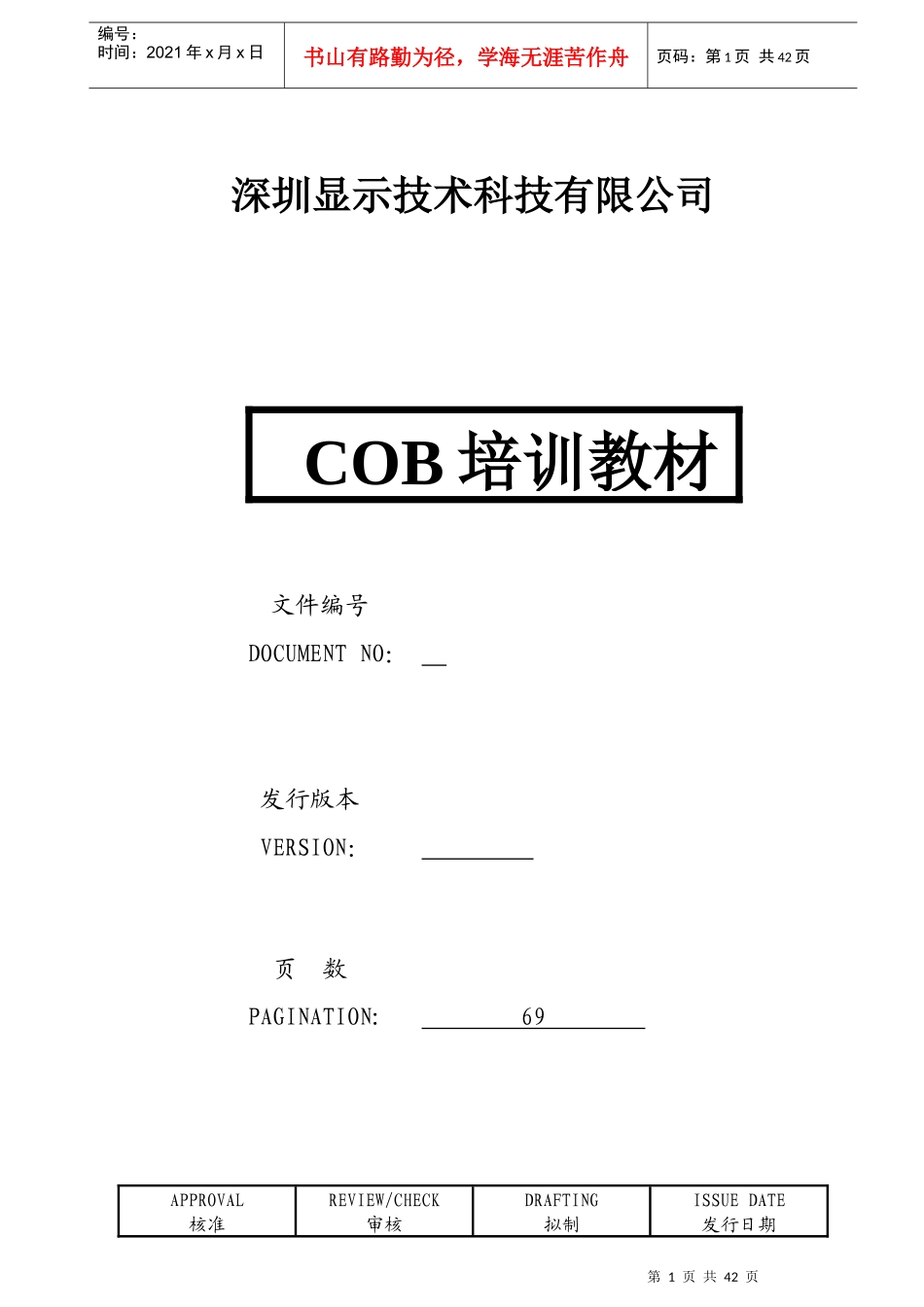

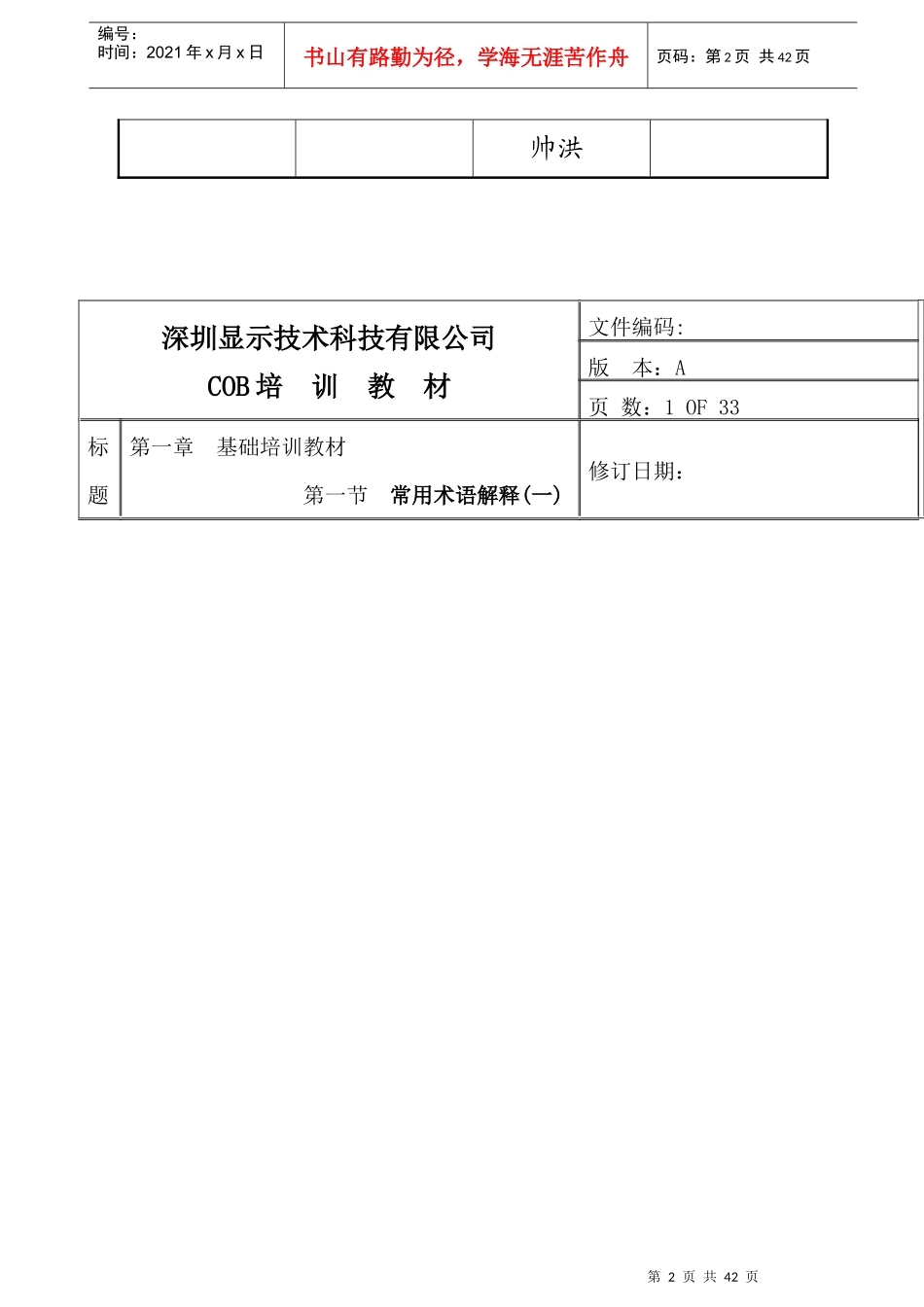

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页深圳显示技术科技有限公司文件编号DOCUMENTNO：发行版本VERSION：页数PAGINATION:69APPROVAL核准REVIEW/CHECK审核DRAFTING拟制ISSUEDATE发行日期COB培训教材第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页帅洪深圳显示技术科技有限公司COB培训教材文件编码:版本：A页数：1OF33标题第一章基础培训教材第一节常用术语解释(一)修订日期：第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页第一节常用术语解释（一）1.组装图——是一种工艺文件，图上有一些元件的目录，告诉我们每一程序中所需的元件及元件所插的位置。2.轴向引线元件——是一种只有两个管脚的元件，管脚在元件的两端反向伸出。3.单端引线元件——元件的管脚在元件主体的同一端伸出。4.印刷电路板（PCB）——还没有插元件的电路板。5.成品电路板（PCP）——已经插好元件的印刷电路板。6.单面板——电路板上只有一面用金属处理。7.双面板——上、下两面都有线路的电路板。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页深圳显示技术科技有限公司COB培训教材文件编码:版本：A.页数：2OF33标题第一章基础培训教材第一节常用术语解释（一）修订日期：第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页8.层板——除上、下两面都有线路外，在电路板内层也有线路的电路板。9.焊盘——PCB表面处理加宽局部引线，无绝缘漆覆盖的部分面积，用来连接元件、明线等等。可以包括元件管脚洞。10.元件面——即是电路板上插元件的一面。11.焊接面——电路板中元件面的反面，有许多焊盘提供焊接用。12.元件符号——每种元件，比如说电阻和电容，都有一个元件符号，这些符号通常被标在电路板的元件面上。不同种类的元件用不同的字母识别，在同种类的元件中，用不同的数字从所有其它项目中识别出来。例：电容的元件符号为C，一块电路板上有7个电容，可分别表示为C4、C5、C10、C15、C16、C39、C40。13.母板——插着子板的电路板是母板。子板常插入母板的插座中。14.金属化孔（PTH）——金属管穿过电路板孔洞的表面，连接双面板上的两面电路，在多层板中还起到连接内部电路的作用。15.连接孔——那些一般不用来插元件和布明线的金属化孔。16.极性元件——有些元件，插入电路板时必需定向，否则元件就有可能在测试时被融化或发生爆炸。17.极性标志——在印刷电路板上，极性元件的位置印有极性符号，以方便正确插入元件。18.导体——是指具有良好导电能力的物体。如：大部分金属材料。人也是导体。19.绝缘体——指导电性能差的物体，通俗一点的说法就是不导电的物体。例如：塑料、竹子、木头等。第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页深圳显示技术科技有限公司COB培训教材文件编码：版本：A页数：3OF33标题第一章基础培训教材第一节常用术语解释（一）制订日期：第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页20．半导体——导电能力介于导体和绝缘体之间的物体。21．双列直插（DIP）——在元件主体两边有两列均匀排列的管脚垂直向下。如：插装IC22．套管——绝缘管套在管脚上，防止管脚靠着其它的元件管脚、金属线或电路。23．阻抗——使电流流动缓慢。24．管脚打弯——当元件的管脚插入电路板的洞时，管脚应靠着洞边打弯，所打弯的管脚与垂直方向的夹角大于450，这样可预防元件在焊接时掉下来。25．预面型——为了预防元件主体和板之间的接触，可在元件没有插入电路板之前对元件管脚预先整型，经过预先整型的管脚插入板时有“劈啪”声，管脚不需要再打弯。深圳显示技术科技有限公司文件编码：套管第8页共42页第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页COB培训教材版本：A页数：4OF33标题第一...
