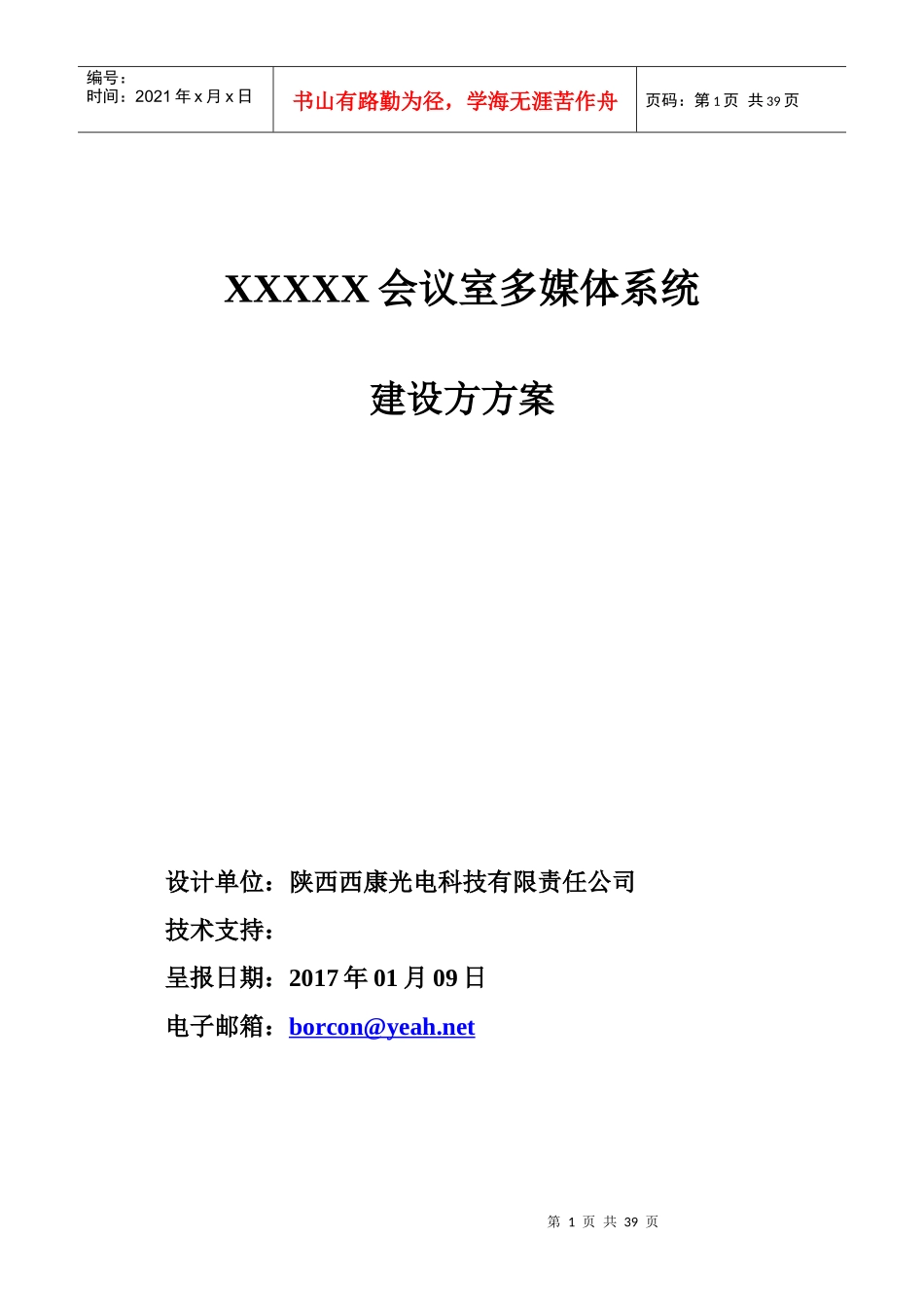

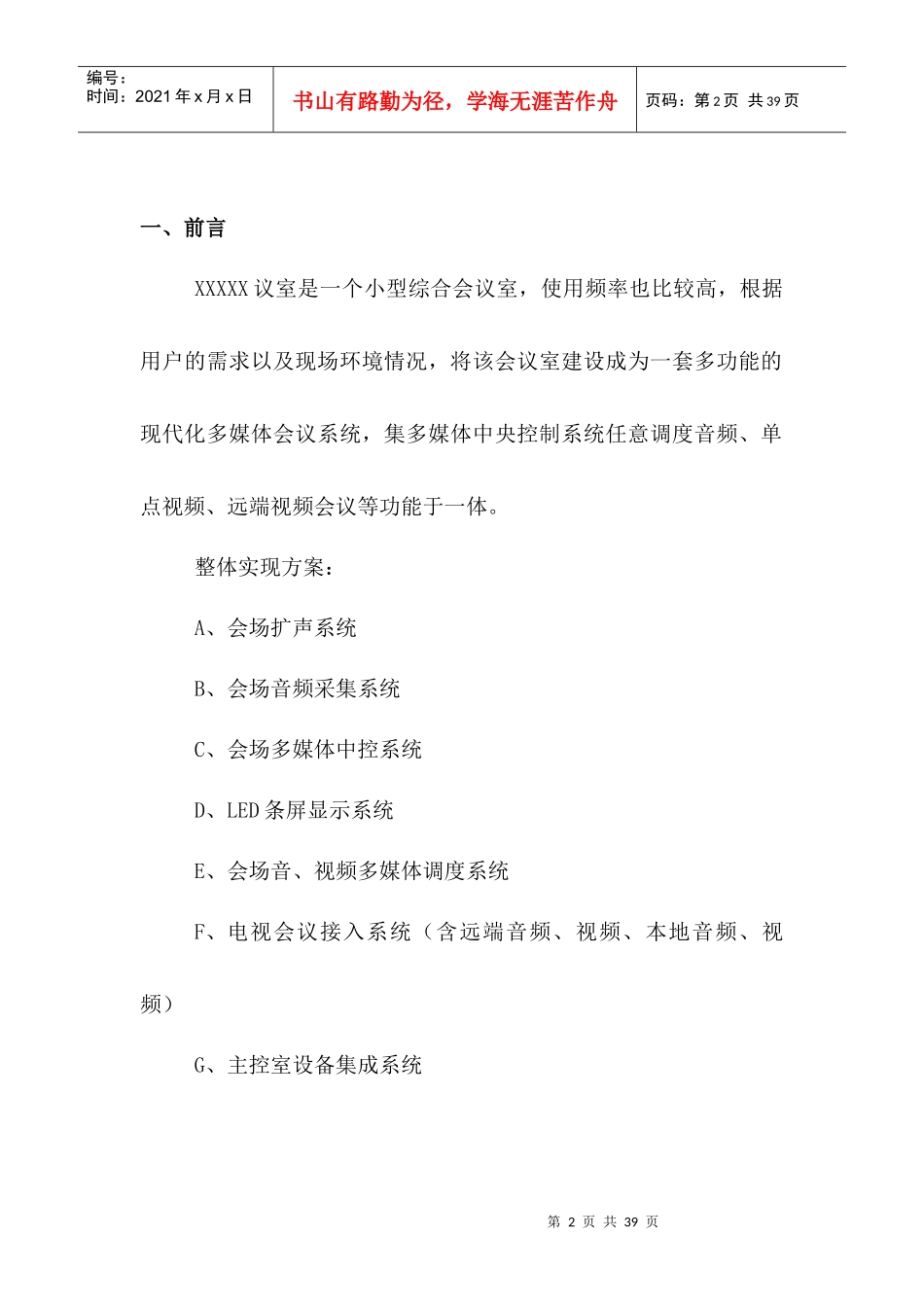

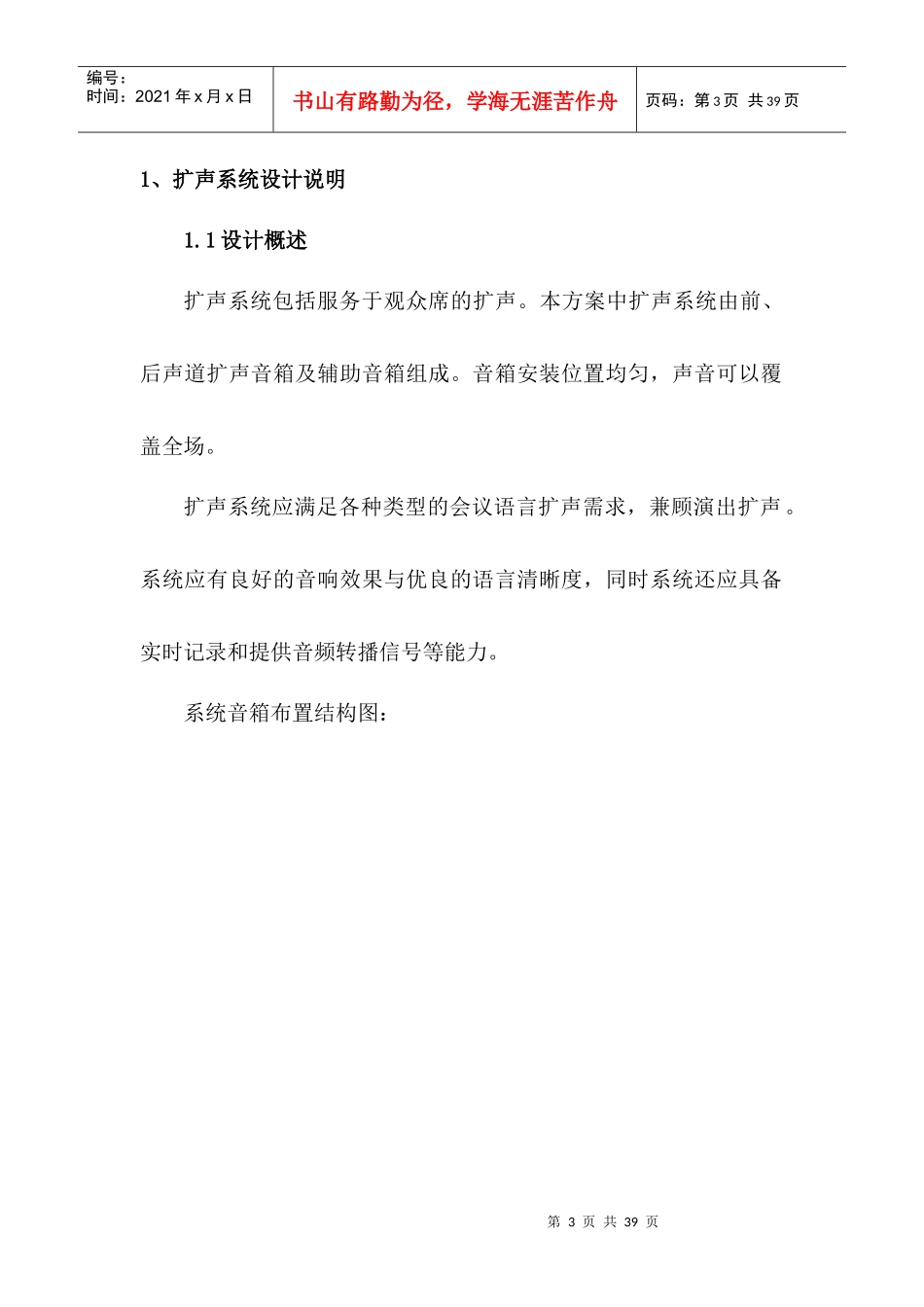

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页XXXXX会议室多媒体系统建设方方案设计单位：陕西西康光电科技有限责任公司技术支持：呈报日期：2017年01月09日电子邮箱：borcon@yeah.net第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页一、前言XXXXX议室是一个小型综合会议室，使用频率也比较高，根据用户的需求以及现场环境情况，将该会议室建设成为一套多功能的现代化多媒体会议系统，集多媒体中央控制系统任意调度音频、单点视频、远端视频会议等功能于一体。整体实现方案：A、会场扩声系统B、会场音频采集系统C、会场多媒体中控系统D、LED条屏显示系统E、会场音、视频多媒体调度系统F、电视会议接入系统（含远端音频、视频、本地音频、视频）G、主控室设备集成系统第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页1、扩声系统设计说明1.1设计概述扩声系统包括服务于观众席的扩声。本方案中扩声系统由前、后声道扩声音箱及辅助音箱组成。音箱安装位置均匀，声音可以覆盖全场。扩声系统应满足各种类型的会议语言扩声需求，兼顾演出扩声。系统应有良好的音响效果与优良的语言清晰度，同时系统还应具备实时记录和提供音频转播信号等能力。系统音箱布置结构图：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页扩声系统指标：达到或优于GB50371-2006【厅堂扩声系统设计规范】文艺演出类扩声系统声学特性指标（音乐类）一级标准：最大声压级：≥106dB传输频率特性：以80～8000Hz平均声压级为0dB，在此频带内允许＋4～－4dB的变化稳态声场不均匀度：≤10dB100Hz）≤6dB（1000Hz）≤8dB（8000Hz）传声增益：≥－8dB（100Hz～8000Hz）系统噪声：≤NR20同时作为一个重要的多功能场所，要充分满足其使用功能要求。充分考虑到系统今后的使用方式及使用功能，重点侧重语言清晰度、传声增益、音乐重放音质以及方便的操作性和灵活的功能转换等方面。此外，还要充分保证系统的兼容性、可靠性及扩展性。系统可以实现以下效果：第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页各个位置无明显回声、颤动回声和声聚焦等音质缺陷系统具有良好的传声增益指标，不产生明显的声反馈音质自然传真，保证各个观众位置有一致的频率响应特性音响扩声系统扩声涵盖范围均匀覆盖观众区域音响系统的设备在正常使用中各种噪声指标小于规定限值扬声器外观典雅美观，不影响场地的整体风格和安全1.2场地使用功能A、小型会议室文艺演出会议B、电视电话会议室会议1.3设计依据和设计标准GB/50371—2006『厅堂扩声系统设计规范』WH/T18—2003『演出场所扩声系统声学指标』GB/50356—2005『剧场、电影院和多用途礼堂声学设计规范』第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页GB4959-95『厅堂扩声特性测量方法』GBJ76-84『厅堂混响时间测量方法』GBJ79『工业企业通讯接地设计规范』GYJ25-86『厅堂扩声系统声学特性指标』GB/T50134-2000『智能建筑设计标准』JGJ/T16-92『民用建筑电器设计规范』GBJ16-92（95年修订）『建筑设计防火规范』GB/T14197-93『声系统设备互连的优选配接值』1.4设计理念设计思想与理念是音响系统设计的一条主线，它贯穿于整个音响系统设计的全过程，系统各个部分的内容与构成都紧紧围绕这一主线而展开。根据对国内外新建、改建专业厅堂的调查，并参考国内相关厅堂的设计，我们确定整个系统的基本设计理念如下：理念一：服务于“声音艺术”的音响系统设计的核心目标，是实现高质量声音重放和还原。第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页基于对人类听觉生理及心理特性的研究成果，如何使所有人能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注...
