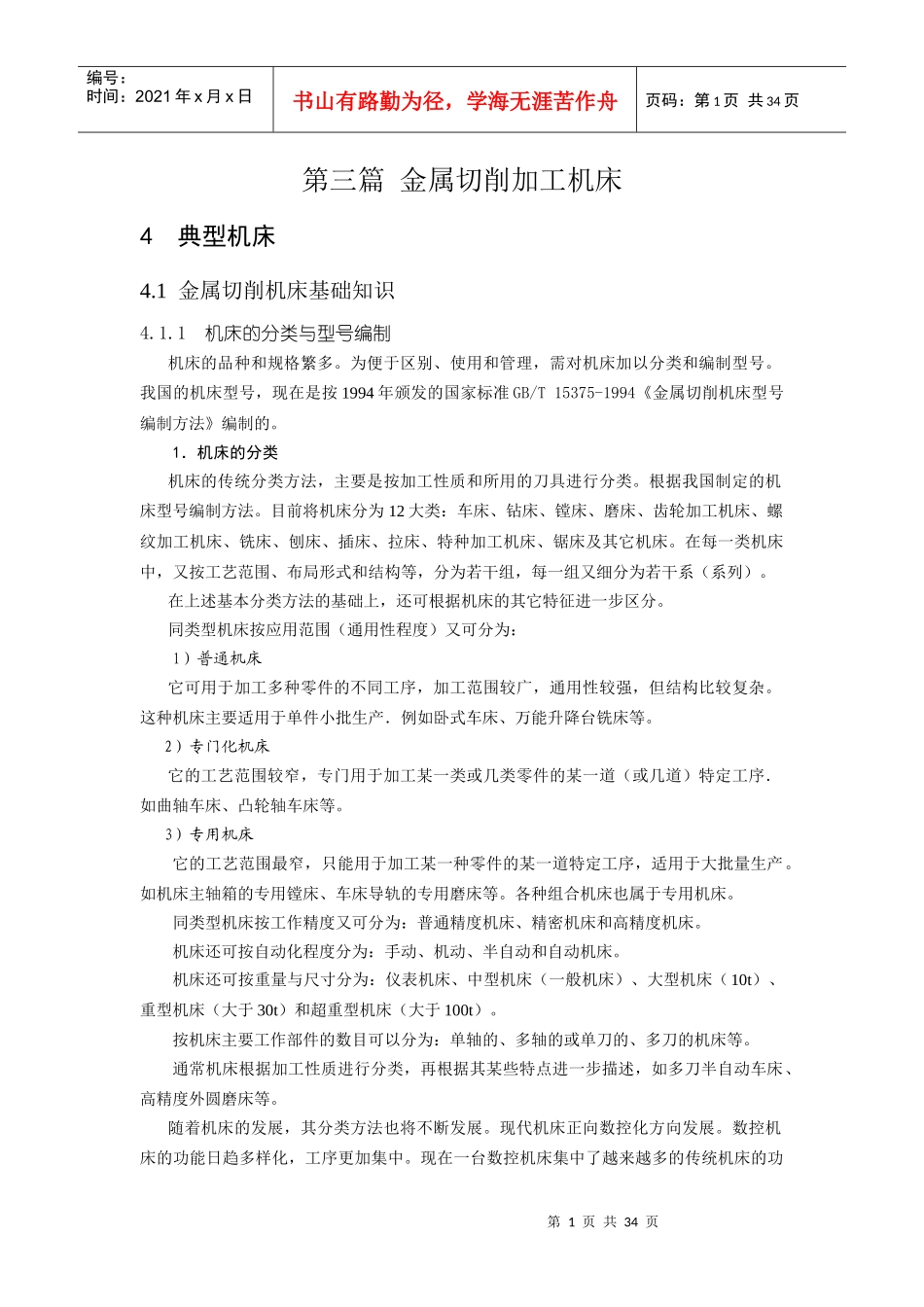

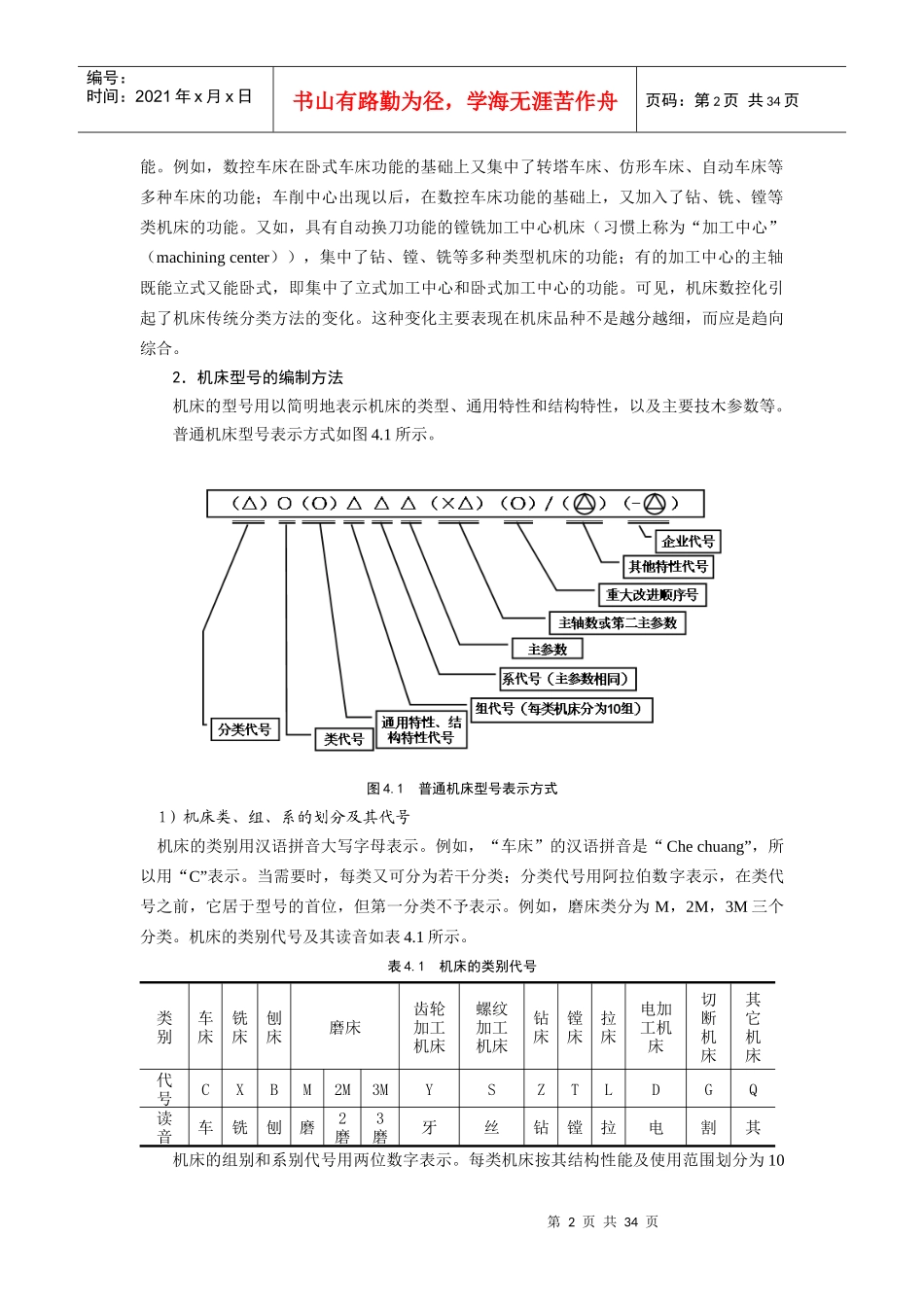

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第三篇金属切削加工机床4典型机床4.1金属切削机床基础知识4.1.1机床的分类与型号编制机床的品种和规格繁多。为便于区别、使用和管理，需对机床加以分类和编制型号。我国的机床型号，现在是按1994年颁发的国家标准GB/T15375-1994《金属切削机床型号编制方法》编制的。1．机床的分类机床的传统分类方法，主要是按加工性质和所用的刀具进行分类。根据我国制定的机床型号编制方法。目前将机床分为12大类：车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨床、插床、拉床、特种加工机床、锯床及其它机床。在每一类机床中，又按工艺范围、布局形式和结构等，分为若干组，每一组又细分为若干系（系列）。在上述基本分类方法的基础上，还可根据机床的其它特征进一步区分。同类型机床按应用范围（通用性程度）又可分为：l）普通机床它可用于加工多种零件的不同工序，加工范围较广，通用性较强，但结构比较复杂。这种机床主要适用于单件小批生产．例如卧式车床、万能升降台铣床等。2）专门化机床它的工艺范围较窄，专门用于加工某一类或几类零件的某一道（或几道）特定工序．如曲轴车床、凸轮轴车床等。3）专用机床它的工艺范围最窄，只能用于加工某一种零件的某一道特定工序，适用于大批量生产。如机床主轴箱的专用镗床、车床导轨的专用磨床等。各种组合机床也属于专用机床。同类型机床按工作精度又可分为：普通精度机床、精密机床和高精度机床。机床还可按自动化程度分为：手动、机动、半自动和自动机床。机床还可按重量与尺寸分为：仪表机床、中型机床（一般机床）、大型机床（10t）、重型机床（大于30t）和超重型机床（大于100t）。按机床主要工作部件的数目可以分为：单轴的、多轴的或单刀的、多刀的机床等。通常机床根据加工性质进行分类，再根据其某些特点进一步描述，如多刀半自动车床、高精度外圆磨床等。随着机床的发展，其分类方法也将不断发展。现代机床正向数控化方向发展。数控机床的功能日趋多样化，工序更加集中。现在一台数控机床集中了越来越多的传统机床的功第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页能。例如，数控车床在卧式车床功能的基础上又集中了转塔车床、仿形车床、自动车床等多种车床的功能；车削中心出现以后，在数控车床功能的基础上，又加入了钻、铣、镗等类机床的功能。又如，具有自动换刀功能的镗铣加工中心机床（习惯上称为“加工中心”（machiningcenter）），集中了钻、镗、铣等多种类型机床的功能；有的加工中心的主轴既能立式又能卧式，即集中了立式加工中心和卧式加工中心的功能。可见，机床数控化引起了机床传统分类方法的变化。这种变化主要表现在机床品种不是越分越细，而应是趋向综合。2．机床型号的编制方法机床的型号用以简明地表示机床的类型、通用特性和结构特性，以及主要技木参数等。普通机床型号表示方式如图4.1所示。图4.1普通机床型号表示方式1）机床类、组、系的划分及其代号机床的类别用汉语拼音大写字母表示。例如，“车床”的汉语拼音是“Chechuang”，所以用“C”表示。当需要时，每类又可分为若干分类；分类代号用阿拉伯数字表示，在类代号之前，它居于型号的首位，但第一分类不予表示。例如，磨床类分为M，2M，3M三个分类。机床的类别代号及其读音如表4.1所示。表4.1机床的类别代号类别车床铣床刨床磨床齿轮加工机床螺纹加工机床钻床镗床拉床电加工机床切断机床其它机床代号CXBM2M3MYSZTLDGQ读音车铣刨磨2磨3磨牙丝钻镗拉电割其机床的组别和系别代号用两位数字表示。每类机床按其结构性能及使用范围划分为10第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页个组，用数字0～9表示。每组机床又分若干个系（系列），系的划分原则是：主参数相同，并按一定公比排列，工件和刀具本身的及相对的运动特点基本相同，且基本结构及布局型式相同的机床，即划为同一系。机床的类、组划分参见标准JB1838-85。2）机床的特性代号它表...
