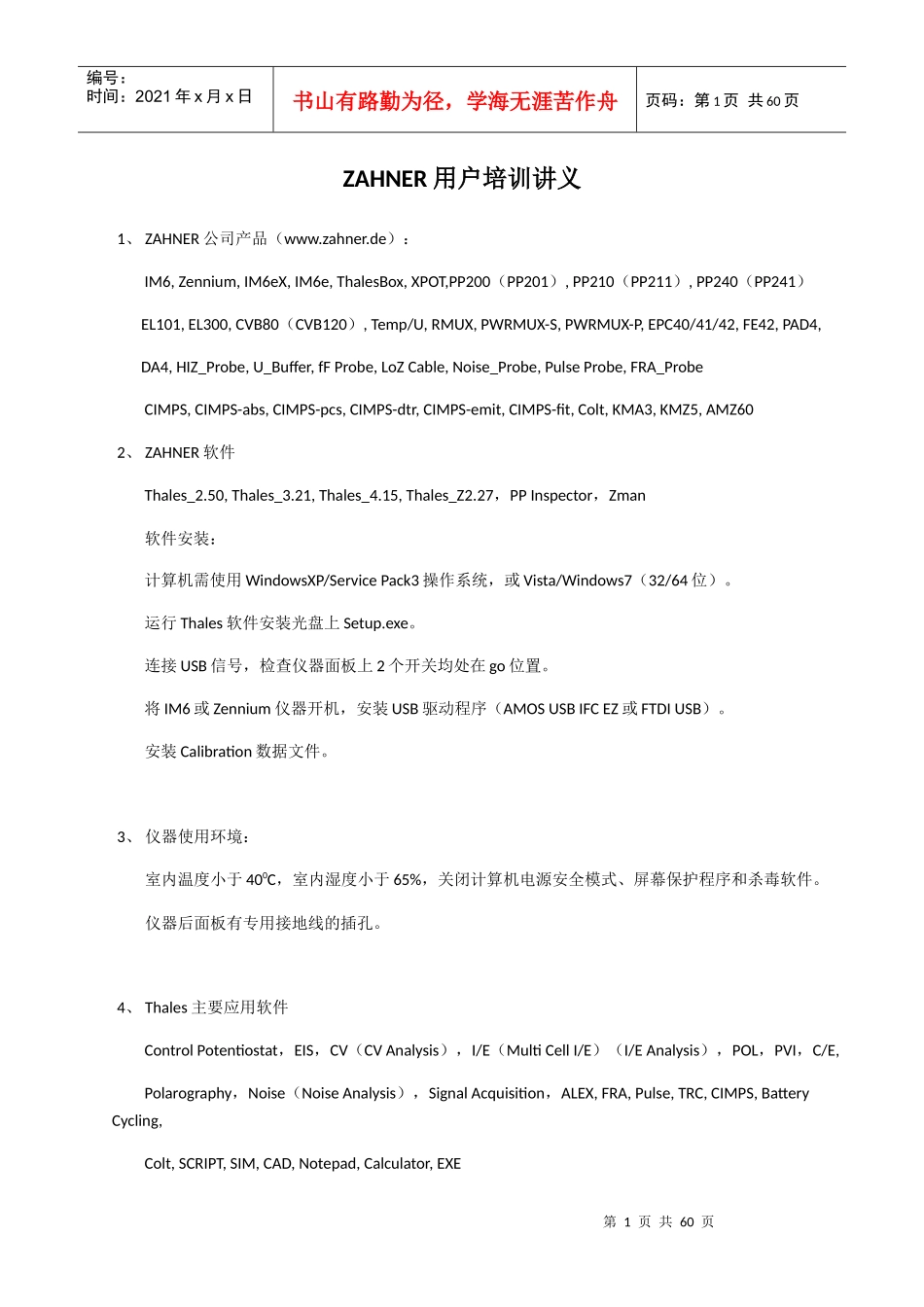

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页ZAHNER用户培训讲义1、ZAHNER公司产品（www.zahner.de）：IM6,Zennium,IM6eX,IM6e,ThalesBox,XPOT,PP200（PP201）,PP210（PP211）,PP240（PP241）EL101,EL300,CVB80（CVB120）,Temp/U,RMUX,PWRMUX-S,PWRMUX-P,EPC40/41/42,FE42,PAD4,DA4,HIZ_Probe,U_Buffer,fFProbe,LoZCable,Noise_Probe,PulseProbe,FRA_ProbeCIMPS,CIMPS-abs,CIMPS-pcs,CIMPS-dtr,CIMPS-emit,CIMPS-fit,Colt,KMA3,KMZ5,AMZ602、ZAHNER软件Thales_2.50,Thales_3.21,Thales_4.15,Thales_Z2.27，PPInspector，Zman软件安装：计算机需使用WindowsXP/ServicePack3操作系统，或Vista/Windows7（32/64位）。运行Thales软件安装光盘上Setup.exe。连接USB信号，检查仪器面板上2个开关均处在go位置。将IM6或Zennium仪器开机，安装USB驱动程序（AMOSUSBIFCEZ或FTDIUSB）。安装Calibration数据文件。3、仪器使用环境：室内温度小于400C，室内湿度小于65%，关闭计算机电源安全模式、屏幕保护程序和杀毒软件。仪器后面板有专用接地线的插孔。4、Thales主要应用软件ControlPotentiostat，EIS，CV（CVAnalysis），I/E（MultiCellI/E）（I/EAnalysis），POL，PVI，C/E,Polarography，Noise（NoiseAnalysis），SignalAcquisition，ALEX,FRA,Pulse,TRC,CIMPS,BatteryCycling,Colt,SCRIPT,SIM,CAD,Notepad,Calculator,EXE第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页5、IM6与Zennium主机的区别MaindifferencesbetweenIM6andZENNIUMIM6ZENNIUMUpperfrequencylimit8MHz4MHzCurrentrange±3A±2.5ARisetime100ns250nsExtensionslots9(incl.1EPC)4IntegratedEPC42yesno第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页ThalesboxincludedyesnoSpecificationsIM6ZENNIUMGeneralOverallbandwithDC-8MHzDC-5MHzADCresolution18Bit18BitHarmonicreject>60dB@0.5fullscale>60dB@0.5fullscalePotentiostatmodespotentiostatic,galvanostatic,pseudo-galvanostatic,restpotential,offpotentiostatic,galvanostatic,pseudo-galvanostatic,restpotential,offCellconnection2-,3-,4-terminalKelvin2-,3-,4-terminalKelvinShellgroundgroundExtensionslots9(incl.1EPC42)4PCinterfaceUSB1.1/2.0USB1.1/2.0Dimensions470x160x376mm364x160x376mmWeight15kg12kgAccessoriesEPC42,ThalesBox,U-buffer,cellcableset,USB-cable,powercord,manualU-buffer,cellcableset,USB-cable,powercord,manual第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页Powersupply115/230V,50/60Hz115/230V,50/60HzAmbienttemperature+10°Cto+30°C+10°Cto+30°CHumidity<60%withoutderating<60%withoutderatingFrequencyGenerator&AnalyzerFrequencyrange10μHzto8MHz10μHzto4MHzAccuracy<0.0025%<0.0025%Resolution0.0025%,10.000steps/decade0.0025%,10.000steps/decadeOutputPotentiostaticControlledvoltagepot±4VU-buffer±10Vpot±4VU-buffer±10VControlledvoltagepot±4VU-buffer±10Vpot±4VU-buffer±10VResolutionpot125μVU-buffer320μVpot125μVU-buffer320μVAccuracypot±250μVU-buffer±1mVpot±250μVU-buffer±1mVTemperaturestability<25μV/°C<20μV/°C第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页Compliancevoltagepot±14VCVB120±120Vpot±14VCVB120±120VAC-amplitude1mVto1V1mVto1VBandwidth8MHz@33Ωload4MHz@33ΩloadIRcompensationmethodrangeresolutionautoACimpedancetechniqueDCto10MΩ0.012%ofrangeautoACimpedancetechniqueDCto10MΩ0.012%ofrangeSmallsignalrisetime250nsto200μsin5stepsautomaticrangeselection250nsto200μsin5stepsautomaticrangeselectionSlewrate15MV/s15MV/sPhaseshift10deg@200kHz10deg@250kHzOutputGalvanos...
