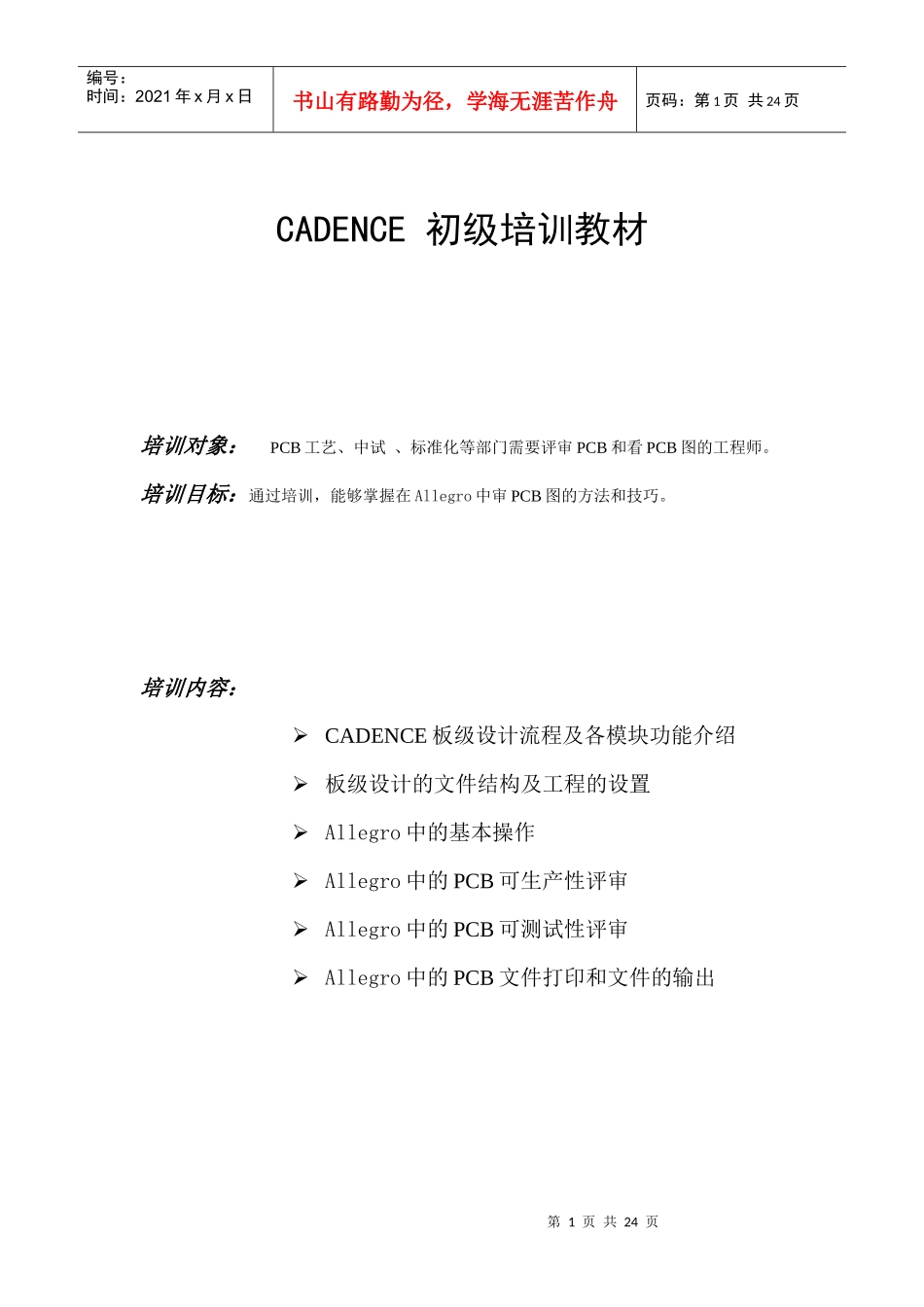

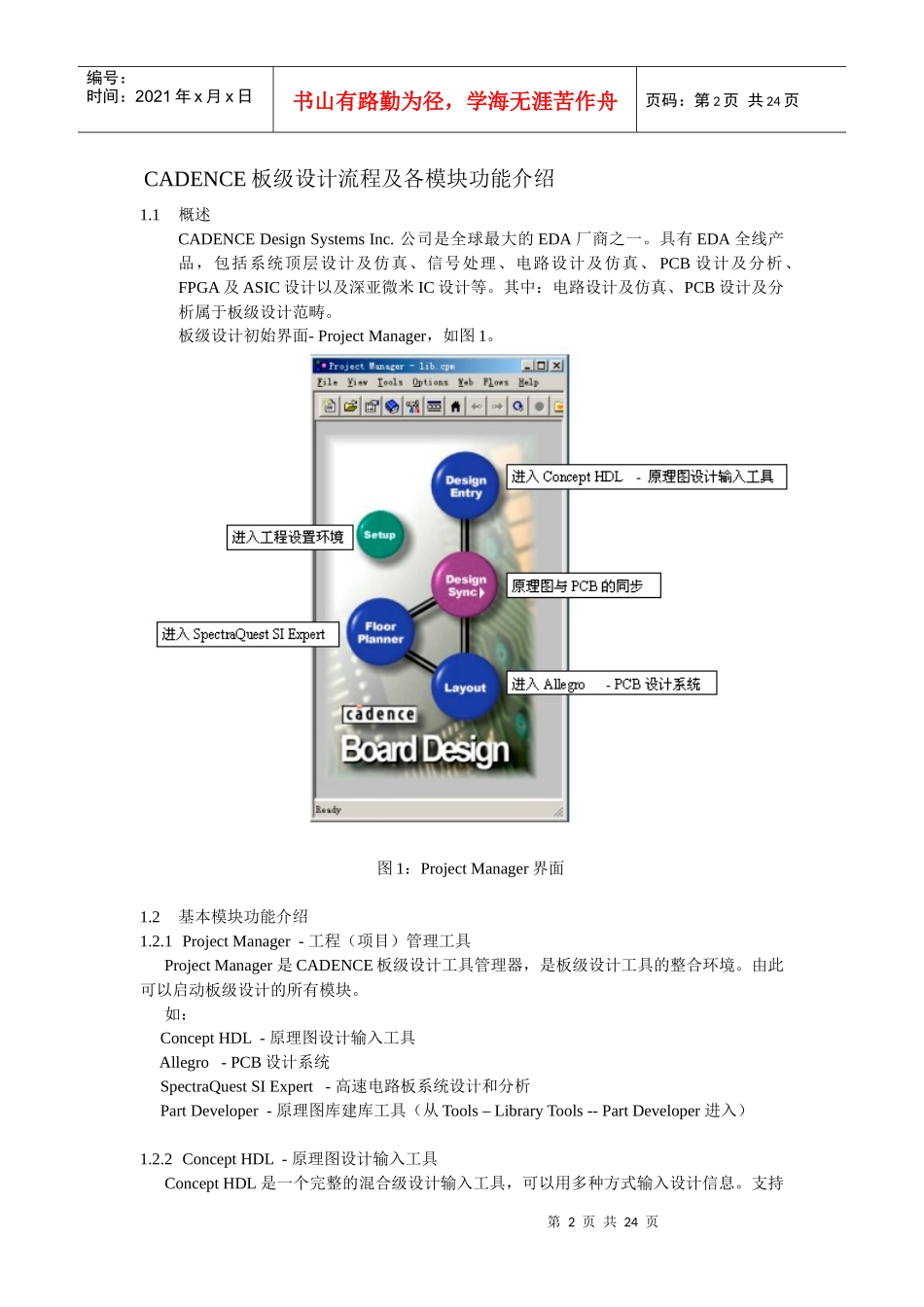

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页CADENCE初级培训教材培训对象：PCB工艺、中试、标准化等部门需要评审PCB和看PCB图的工程师。培训目标：通过培训，能够掌握在Allegro中审PCB图的方法和技巧。培训内容：CADENCE板级设计流程及各模块功能介绍板级设计的文件结构及工程的设置Allegro中的基本操作Allegro中的PCB可生产性评审Allegro中的PCB可测试性评审Allegro中的PCB文件打印和文件的输出第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页CADENCE板级设计流程及各模块功能介绍1.1概述CADENCEDesignSystemsInc.公司是全球最大的EDA厂商之一。具有EDA全线产品，包括系统顶层设计及仿真、信号处理、电路设计及仿真、PCB设计及分析、FPGA及ASIC设计以及深亚微米IC设计等。其中：电路设计及仿真、PCB设计及分析属于板级设计范畴。板级设计初始界面-ProjectManager，如图1。图1：ProjectManager界面1.2基本模块功能介绍1.2.1ProjectManager-工程（项目）管理工具ProjectManager是CADENCE板级设计工具管理器，是板级设计工具的整合环境。由此可以启动板级设计的所有模块。如：ConceptHDL-原理图设计输入工具Allegro-PCB设计系统SpectraQuestSIExpert-高速电路板系统设计和分析PartDeveloper-原理图库建库工具（从Tools–LibraryTools--PartDeveloper进入）1.2.2ConceptHDL-原理图设计输入工具ConceptHDL是一个完整的混合级设计输入工具，可以用多种方式输入设计信息。支持第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页行为级和结构级的输入方式；支持Top-Down设计；ConceptHDL与Allegro紧密集成。图2为ConceptHDL界面。图2：ConceptHDL界面1.2.3Allegro-PCB设计系统Allegro根据价格有多种配置。如：AllegroExpert--PCB设计专家系统；AllegroDesigner-PCB设计系统；PCBDesignStudio--PCB设计工具AllegroExpert--PCB设计专家系统的功能：可以同时处理48个信号层，无限制绘图层。可以进行SI、EMC、可测试性、可生产性等的在线分析。对预先设置的规则进行自动检查。有效的自动交互布局。与Spectra自动布线器无缝连接，实现基于形状的无网格布线功能。可以输出多种生产加工数据，包括标准Gerber文件，多种光绘机文件，D码表，装配图，测试针床数据，帖片机数据等等。具有其它通用PCB设计工具，以及CAD设计工具的接口。图3为AllegroExpert的界面。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页图3：Allegro界面1.2.4PartDeveloper-原理图库建库工具PartDeveloper是原理图库建库工具。界面见图4。图4：PartDeveloper界面第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页2.板级设计的文件结构及工程的设置CADENCE的板级设计采用工程或项目（Project）式的文件结构。目录及设置文件的构成如图5。图5：板级设计目录及设置文件的构成当工程目录位置发生改变时，如设计从资料室转移到中试人员机器上，首先应该恢复或者修改设置文件，还原设计环境，否则，无法读到完整的原理图。由于公司的PCB文件包单独归档，只需看PCB文件（*.brd）时，直接用Allegro打开*.brd文件即可，不存在还原设计环境问题。（不需要启ProjectManager。）3.Allegro中的基本操作在Allegro中进行PCB的评审时，需要掌握以下的基本操作：3.1界面设置为了能够快捷地操作，应该有效地设置工具条。推荐的设置如图6：第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页图6：推荐的工具条设置3.2可视性及颜色设置可视性及颜色设置通过进入。如图7。第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页图7：可视性及颜色设置Allegro按照项目的属性分为7个Group。看图常用以下4个Group：Geometry--器件外型的显示及丝印等Manufacturing--测试点标识（Probe-B...
