多功能会议室子系统方案设计VIP免费

多功能会议室子系统方案设计_第1页
1/52
多功能会议室子系统方案设计_第2页
2/52
多功能会议室子系统方案设计_第3页
3/52

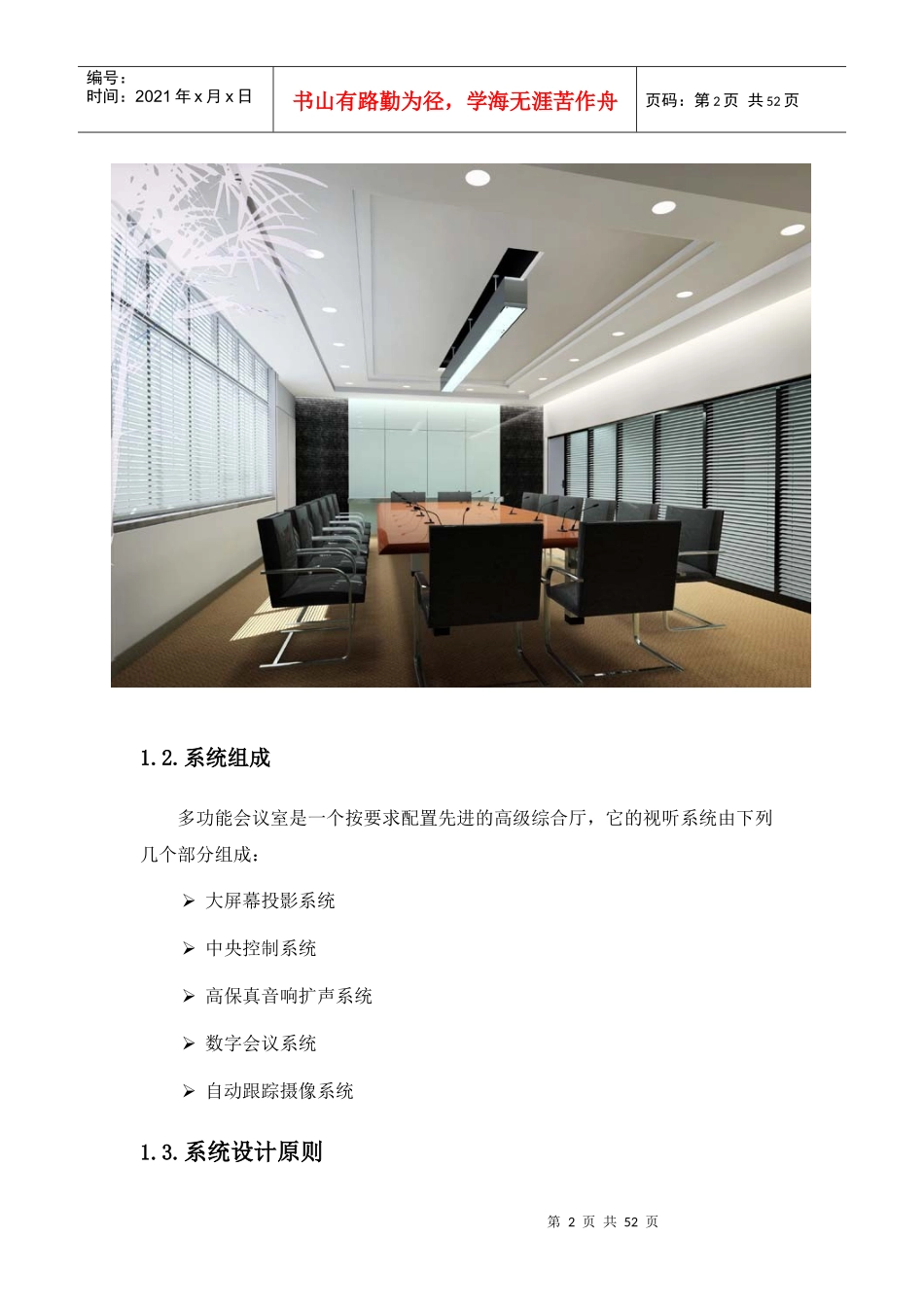

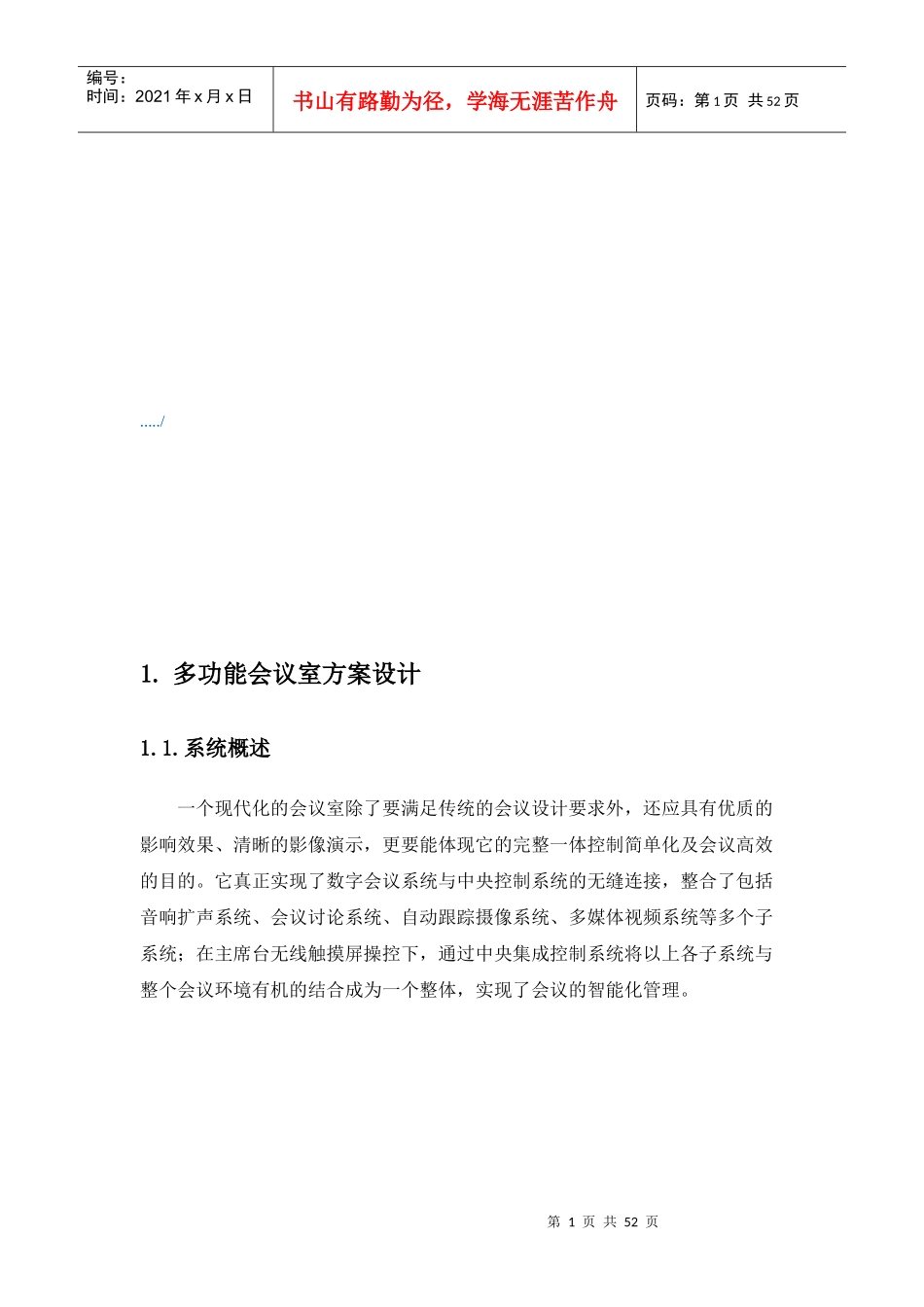

第1页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共52页...../1.多功能会议室方案设计1.1.系统概述一个现代化的会议室除了要满足传统的会议设计要求外,还应具有优质的影响效果、清晰的影像演示,更要能体现它的完整一体控制简单化及会议高效的目的。它真正实现了数字会议系统与中央控制系统的无缝连接,整合了包括音响扩声系统、会议讨论系统、自动跟踪摄像系统、多媒体视频系统等多个子系统;在主席台无线触摸屏操控下,通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体,实现了会议的智能化管理。第2页共52页第1页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共52页1.2.系统组成多功能会议室是一个按要求配置先进的高级综合厅,它的视听系统由下列几个部分组成:大屏幕投影系统中央控制系统高保真音响扩声系统数字会议系统自动跟踪摄像系统1.3.系统设计原则第3页共52页第2页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共52页此系统的设计是本着以下几个原则:1)先进型性原则采用的系统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。2)实用性原则能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式,在满足功能需求的基础上操作方便、维护简单、管理简便。3)可扩充性、可维护性原则要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。另外,在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。1.4.系统说明120”大屏幕投影画面放映;兼备会议扩声、DTS和AC3解码立体环绕声还音音效无线遥控屏幕选项式影视系统的中央控制系统;多个弱电信号端方便提供驳接手提电脑、视频展台等外接AV信号;现场实况快球拍摄,创造电视电话会议条件;收视大楼内有线电视和卫星电视节目信号;会议前后背景音乐播放,实况录音;1.5.系统功能第4页共52页第3页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共52页1)以中央控制主机为中心,无线触摸屏为控制终端;2)通过主机上的RS232口连接到快球摄像机的RS232控制口,通过无线触摸屏控制摄像机转动和图象放大缩小;3)通过主机上的KT-NET口连接KT-8电源控制器,可以控制窗帘、日光灯和设备电源,实现所有电源的自动控制;4)通过主机上的KT-NET口连接KT-4A调光器,可以控制白炽灯从全暗到全亮,实现无级调光;5)通过主机上的KT-NET口连接KT-VOL控制器,使整个控制中心音量真正的受控制;6)因为所有的设备都受到控制,所以能够实现客户所要求的对各个设备都进行控制;对灯光、影音系统进行预设及调整;通过控制A/V矩阵,可以实现将所有的音视频切换到会议室的所有音视频输出设备上;通过控制RGB矩阵,可以将多台计算机的RGB信号切换到投影机。7)如筒灯的开/关;射灯的开/关;光管的开/关;全开/全关等。8)通过主机上的RS232口控制投影机和投影屏幕的控制9)通过主机上的RS232口和会议系统RS232模块做摄像机联动控制功能。1.6.会议室系统连接图第5页共52页第4页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共52页2.会议室子系统方案设计2.1.大屏幕投影系统系统概述第6页共52页第5页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共52页大屏幕显示系统广泛应用于通信、电力、军队指挥机构,在提供共享信息、决策支持、态势显示方面发挥着重要作用,以下介绍大屏幕显示系统的设计和设备选型中的主要原则和注意事项。大屏幕显示系统是集多种信息接收处理显示、多类人员操作控制于一体的多媒体互动系统,涉及声光电多方面技术问题,也涉及有关部门的管理协调问题,还与显示大厅整体结构密不可分,必须注重需求为主、统筹兼顾、运用综合集成技术,才能使之达到预期效果。用户需求大屏幕投影系...
