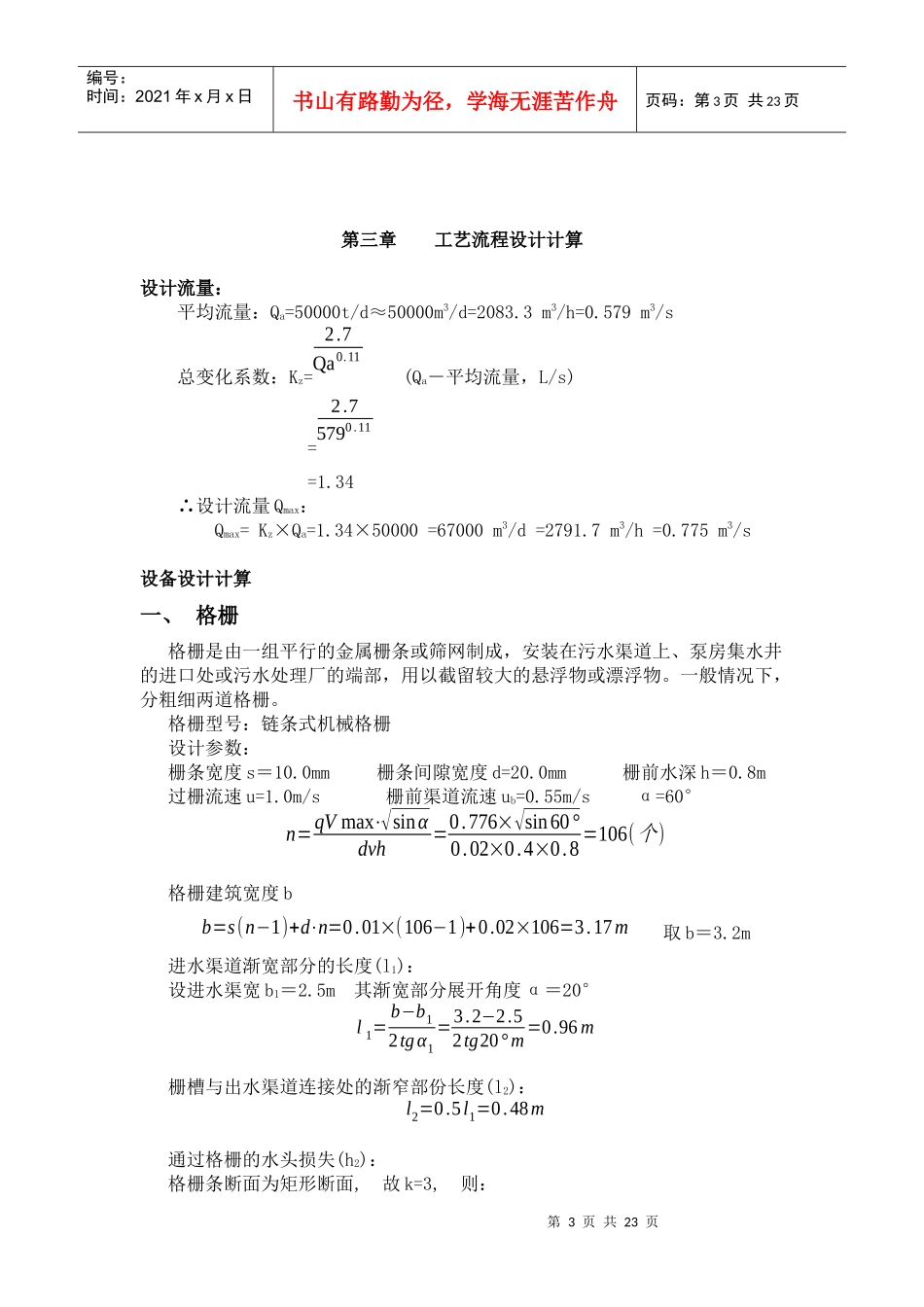

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页第一章设计内容和任务1、设计题目50000t/d的城市污水处理厂设计。2、设计目的（1）温习和巩固所学知识、原理；（2）掌握一般水处理构筑物的设计计算。3、设计要求：（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、工艺流程图、高程图、厂区平面布置图。4、设计步骤：（1）水质、水量（发展需要、丰水期、枯水期、平水期）；（2）地理位置、地质资料调查（气象、水文、气候）；（3）出水要求、达到指标、污水处理后的出路；（4）工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数。（5）评价工艺；（6）设计计算；（7）建设工程图（流程图、高程图、厂区布置图）；（8）人员编制，经费概算；（9）施工说明。5、设计任务（1）、设计进、出水水质及排放标准项目CODCr(mg/L）BOD5（mg/L）SS（mg/L）NH3-N(mg/L）TP(mg/L)进水水质≤200≤150≤200≤30≤4出水水质≤60≤20≤20≤15≤0.1排放标准602020150.1（2）、排放标准：（GB8978-1996）一级标准；（3）、接受水体：河流（标高：－2m）第2页共23页第1页共23页进水格栅提升泵房沉砂池砂水分离砂初沉池厌氧池缺氧池好氧池二沉池接触池排放消毒剂初沉污泥泵房浓缩池贮泥池脱水间泥饼编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页第二章污水处理工艺流程说明一、气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。年平均水温：20℃二、厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。厂区征地面积为东西长224m，南北长276m。三、污水处理工艺流程说明：1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD=0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。由于将来可能要求出水回用，处理工艺尚应硝化，考虑到NH3-N出水浓度排放要求较低，不必完全脱氮。根据国内外已运行的中、小型污水处理厂的调查，要达到确定的治理目标，可采用“A2/O活性污泥法”。2、工艺流程第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页第三章工艺流程设计计算设计流量：平均流量：Qa=50000t/d≈50000m3/d=2083.3m3/h=0.579m3/s总变化系数：Kz=2.7Qa0.11(Qa－平均流量，L/s)=2.75790.11=1.34∴设计流量Qmax：Qmax=Kz×Qa=1.34×50000=67000m3/d=2791.7m3/h=0.775m3/s设备设计计算一、格栅格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物。一般情况下，分粗细两道格栅。格栅型号：链条式机械格栅设计参数：栅条宽度s＝10.0mm栅条间隙宽度d=20.0mm栅前水深h＝0.8m过栅流速u=1.0m/s栅前渠道流速ub=0.55m/sα=60°n=qVmax⋅√sinαdvh=0.776×√sin60°0.02×0.4×0.8=106(个)格栅建筑宽度bb=s(n−1)+d⋅n=0.01×(106−1)+0.02×106=3.17m取b＝3.2m进水渠道渐宽部分的长度(l1)：设进水渠宽b1＝2.5m其渐宽部分展开角度α＝20°l1=b−b12tgα1=3.2−2.52tg20°m=0.96m栅槽与出水渠道连接处的渐窄部份长度(l2)：l2=0.5l1=0.48m通过格栅的水头损失(h2)：格栅条断面为矩形断面,故k=3,则：第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页h2=h0⋅k=ζv22g⋅sinα⋅k=β(sd)43⋅v22g¿sinα⋅k=1.79×(0.010.02)43×12×9.81×sin60°×3＝0.092栅后槽总高度(h总)：设栅前渠道超高h1=0.3mh总=h+h1+h2=0.8+0.3+0.092=1.192m栅槽总长度(L):L=l1+l21.0+0.5+h1/tgα=0.96+0.48+1.0+.0.5+(0.8+0.3)/tg60...
