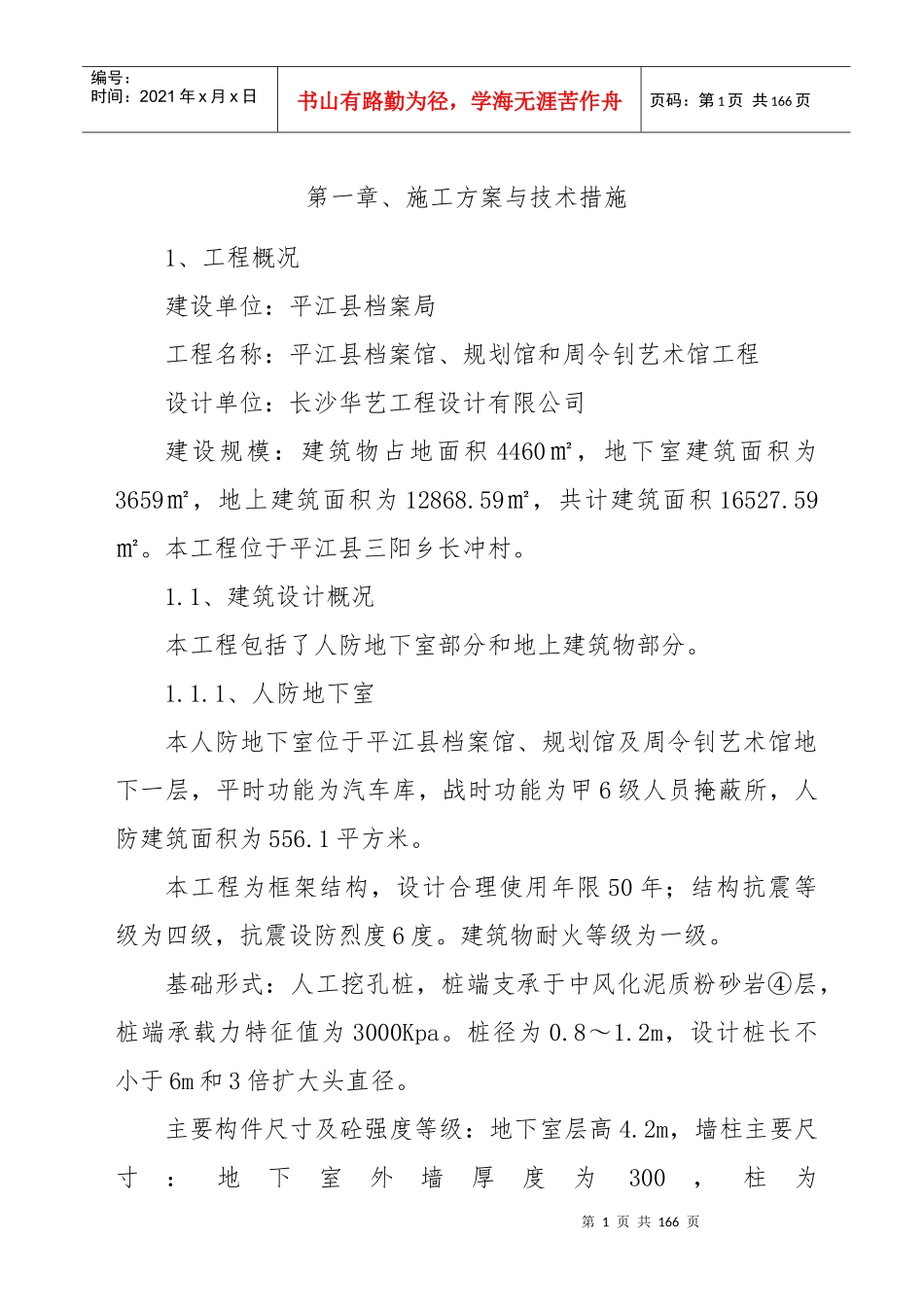

平江县档案馆、规划馆及周令钊艺术馆建设工程施工招标投标文件（技术标部分）（招标编号：GDPJZB2012-052）二0一二年十二月目录一、施工方案与技术措施（包括施工平面布置图）；二、质量管理体系与措施；三、安全管理体系与措施；四、环境保护管理体系与措施；五、工程进度计划与保证措施（包括施工进度计划横道图、网络图）；六、资源配备计划。第1页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共166页第一章、施工方案与技术措施1、工程概况建设单位：平江县档案局工程名称：平江县档案馆、规划馆和周令钊艺术馆工程设计单位：长沙华艺工程设计有限公司建设规模：建筑物占地面积4460㎡，地下室建筑面积为3659㎡，地上建筑面积为12868.59㎡，共计建筑面积16527.59㎡。本工程位于平江县三阳乡长冲村。1.1、建筑设计概况本工程包括了人防地下室部分和地上建筑物部分。1.1.1、人防地下室本人防地下室位于平江县档案馆、规划馆及周令钊艺术馆地下一层，平时功能为汽车库，战时功能为甲6级人员掩蔽所，人防建筑面积为556.1平方米。本工程为框架结构，设计合理使用年限50年；结构抗震等级为四级，抗震设防烈度6度。建筑物耐火等级为一级。基础形式：人工挖孔桩，桩端支承于中风化泥质粉砂岩④层，桩端承载力特征值为3000Kpa。桩径为0.8～1.2m，设计桩长不小于6m和3倍扩大头直径。主要构件尺寸及砼强度等级：地下室层高4.2m，墙柱主要尺寸：地下室外墙厚度为300，柱为第2页共166页第1页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共166页400*600，500*500，500*600，600*600，600*700，800*1400不等，地下室底板厚度为300，顶板为160，180，人防顶板为250。砼强度等级结构部位砼强度等级设计砼抗渗等级地下室部分承台、基础梁、砼墙、柱、顶板及底板C35P60.00以上部分砼楼面梁板、柱C30楼梯板同各层梁板防水设计：1、地下室工程防水等级为Ⅰ级，地下室底板防水设计为钢筋混凝土结构自防水和4厚SBS高聚物改性沥青防水卷材防水两道防水。地下室顶板防水设计为钢筋混凝土结构自防水和2层3厚SBS改性沥青防水卷材防水两道防水。室内装修：1、楼地面做法：电梯厅采用陶瓷地砖地面，配电房，风机房，水泵房，消防水池，楼梯间采用水泥砂浆地面，车库采用细石混凝土耐磨地面。2、墙面：所有墙面（消防水池除外）采用刮腻子墙面；消防水池采用防水内墙。3、顶棚：地下室所有顶棚（配电房除外）采用喷白顶棚。1.1.2、地上建筑物部分本工程为框架结构，地上建筑面积12869.68㎡，设计合理使第3页共166页第2页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共166页用年限50年；结构抗震等级为四级，抗震设防烈度6度。4.建筑物耐火等级：地上部分耐火等级二级。基础形式：人工挖孔桩，桩端支承于中风化泥质粉砂岩④层，桩端承载力特征值为3000Kpa。桩径为0.8～1.2m，设计桩长不小于6m和3倍扩大头直径。主要构件尺寸及砼强度等级：一层层高4.8m（档案馆4.5m）、二至六层层高均为3.5m、设备用房4.4m，建筑高度为22.6米（室外地坪至屋面面层）。框架柱主要尺寸：400*600，500*600，600*600，600*700，不等；楼板：二，四，五层板主要为空心板结构，二层板厚650，四、五层板厚550，三层板，屋面板为实心板结构，三层板板厚100，130，150不等，屋面板板厚120。砼强度等级结构部位砼强度等级设计砼抗渗等级地下室部分承台、基础梁、砼墙、柱、顶板及底板C35P60.00以上部分砼楼面梁板、柱C30楼梯板同各层梁板墙体材料：1～3层的展厅部分的外墙为200厚的粘土多孔砖外，档案馆（1～6层）的外墙均为300厚粘土多孔砖,除库房与库房之间的内隔墙采用240厚粘土多孔砖，其余内隔墙采用第4页共166页第3页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共166页120/200厚加气混凝土砌块砌筑。防水设计：本工程的屋面防水等级为Ⅰ级(有保温隔热层),防水层合理使用年限为25年,屋面做有组织排水，雨水管未经注明者均采用白色硬质∅110UPVC管材；屋面防水层做法:一层1.5厚聚氨酯防水涂料+二层3厚SBS...
