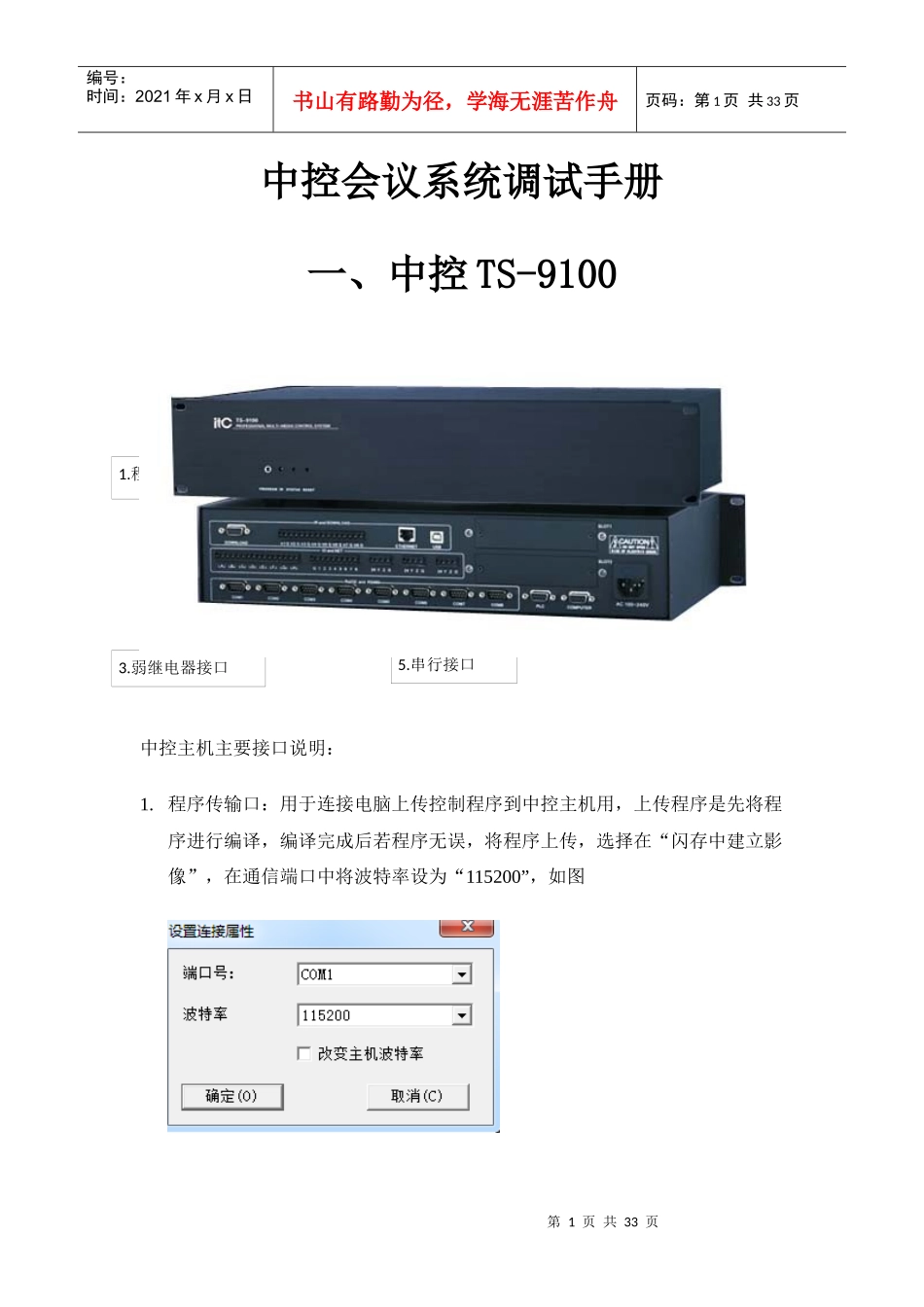

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页中控会议系统调试手册一、中控TS-9100中控主机主要接口说明：1.程序传输口：用于连接电脑上传控制程序到中控主机用，上传程序是先将程序进行编译，编译完成后若程序无误，将程序上传，选择在“闪存中建立影像”，在通信端口中将波特率设为“115200”，如图4.Net总线接口2.红外接口5.串行接口1.程序传输接口3.弱继电器接口第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页2.红外接口：用于接红外发射棒以便控制设备，如DVD，电视，投影仪等红外设备，红外最主要的是要对准受控设备的接收头，可以把发射棒的头子离受控设备几厘米，先看是否受控，再慢慢找准受控设备的接收头在哪里。贴好红外发射棒之后，最好打胶，或者用线胶在外面贴好，红外棒自带的胶时间长了容易脱落。3.弱点继电器口：用于接一些只需触点短路控制的设备，如投影仪的升降架等；4.NET总线接口：用于无线接收器和电源管理器等设备；5.串行接口：用于接一些可通过RS232,RS422.RE485控制的设备，如矩阵，音量控制器，会议主机，摄像头，投影仪等。（1）RS232接法：DB9的3脚是发送脚（TX），2脚是接收脚（RX），5脚是地线（GND）。一般接三个脚就可以了。3脚接受控设备的RX，2脚接受控设备的TX，5脚接受控设备的GND。一般情况下，如果受控设备是DB9的母头，可以2对2，3对3，5对5。如果受控设备是DB9公头，可以2对3，3对2，5对5。但这不是绝对，仔细看受控设备的说明书才行。注意：有些设备会大量返回数据，把中控主机的串口阻塞，导致死机，比如D70的控制。那么可以不接中控主机DB9的第二脚（即接收脚），因为接收的数据对中控没任何意义，所以可以不接。（2）485接法：如果是控制摄象头，那么中控主机是发码，摄象头是接收。中控主机DB9的4为485+，9为485-，只需要接4脚到摄象头的485+，9脚到摄象头的485-就可以了。如果接会议跟踪主机或者其它返回代码的设备，那么中控主机是接收代码，会议主机是发送代码。中控主机DB9的1为485-，6为485+，只需要接1脚到会议主机的485-，6脚到会议主机的485+就可以了。485如果工作不正常，一般把线交叉反一下测试看线有没接错。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页拼接器的控制拼接器一般是控制几种预设好的模式的切换,只需拼接器厂家提供几种模式切换的串口代码就可以了。接下来就跟控制投影机一样简单了。别的厂家的设备的控制：工地上经常遇见矩阵是别的厂家的，或者拼接器是别的厂家的，一般先不要直接用中控来控，最好的办法是用串口调试助手，先试一下能不能控，如果控不了，就要跟工程商说清楚，或者找矩阵厂家要控制协议。跟别的厂家通电话的时候，一般不提“中控控不了”，直接说“用电脑发码过去不受控”。以免别的厂家的人推卸责任，说我们中控有问题。串口调试助手的使用第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页对于投影机，图形拼接器，等可以串口控制的设备，在不确定代码是否正确时，可以先用串口调试助手来先测试代码是否正确，线是否通。这样做有几个好处：1快速排除2以免别的设备厂家人员推说是中控的问题需要注意的地方是：1：如果发送的是16进制的代码，请把“HEX发送”的勾打上。发送的是字符串代码，就不需打上2：发送16进制代码的时候，中间加空格。例如FF03020D0A3：说明书上写着“CR”的时候，字符串代码请加“\r”，16进制代码为0D。说明书上写着“LF”的时候，字符串代码请加“\n”，16进制代码为0A。4：一般的设备都会有数据返回，如果看不到数据，请试着把“HEX显示”的勾打上，看有没有16进制的数据返回。常见问题解决办法：1：SANYO投影不受控。用遥控器把投影的“经济模式”设置为“网络模式”2：D70控制不太灵敏，把中控主机串口DB9的第二脚不接。3：红外设备能控，继电器能控，但串口设备控着控着就不受控了，检查程序，确认没问题就换一台主机。4：红外控制相当的稳定，控不了红外，...
