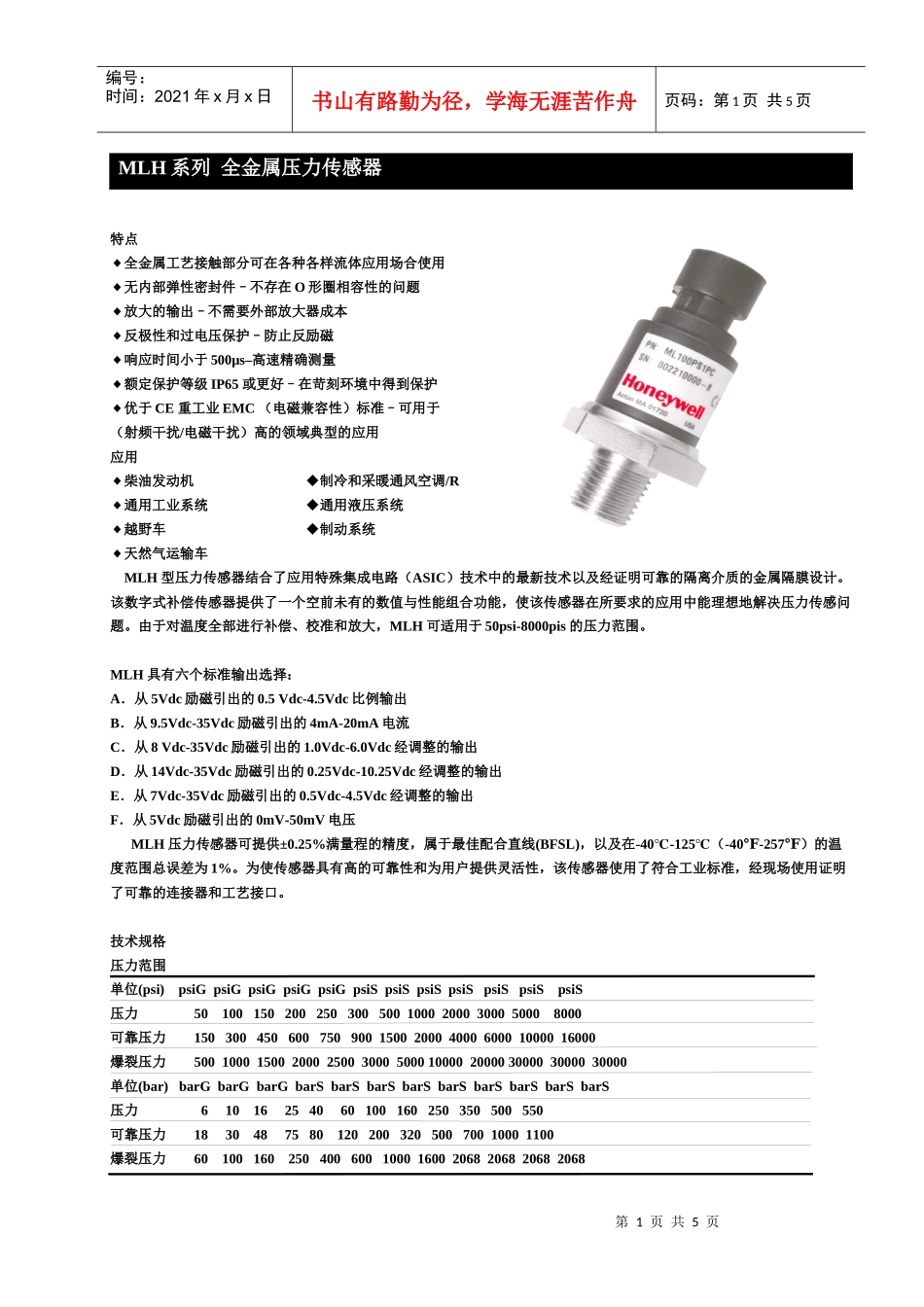

人力资源-2022MSP-300不锈钢压力传感器_第1页
1/5
人力资源-2022MSP-300不锈钢压力传感器_第2页
2/5
人力资源-2022MSP-300不锈钢压力传感器_第3页
3/5
第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共5页特点◆全金属工艺接触部分可在各种各样流体应用场合使用◆无内部弹性密封件–不存在O形圈相容性的问题◆放大的输出–不需要外部放大器成本◆反极性和过电压保护–防止反励磁◆响应时间小于500μs–高速精确测量◆额定保护等级IP65或更好–在苛刻环境中得到保护◆优于CE重工业EMC(电磁兼容性)标准–可用于(射频干扰/电磁干扰)高的领域典型的应用应用◆柴油发动机◆制冷和采暖通风空调/R◆通用工业系统◆通用液压系统◆越野车◆制动系统◆天然气运输车MLH型压力传感器结合了应用特殊集成电路(ASIC)技术中的最新技术以及经证明可靠的隔离介质的金属隔膜设计。该数字式补偿传感器提供了一个空前未有的数值与性能组合功能,使该传感器在所要求的应用中能理想地解决压力传感问题。由于对温度全部进行补偿、校准和放大,MLH可适用于50psi-8000pis的压力范围。MLH具有六个标准输出选择:A.从5Vdc励磁引出的0.5Vdc-4.5Vdc比例输出B.从9.5Vdc-35Vdc励磁引出的4mA-20mA电流C.从8Vdc-35Vdc励磁引出的1.0Vdc-6.0Vdc经调整的输出D.从14Vdc-35Vdc励磁引出的0.25Vdc-10.25Vdc经调整的输出E.从7Vdc-35Vdc励磁引出的0.5Vdc-4.5Vdc经调整的输出F.从5Vdc励磁引出的0mV-50mV电压MLH压力传感器可提供±0.25%满量程的精度,属于最佳配合直线(BFSL),以及在-40-125℃℃(-40-257℉℉)的温度范围总误差为1%。为使传感器具有高的可靠性和为用户提供灵活性,该传感器使用了符合工业标准,经现场使用证明了可靠的连接器和工艺接口。技术规格压力范围单位(psi)psiGpsiGpsiGpsiGpsiGpsiSpsiSpsiSpsiSpsiSpsiSpsiS压力5010015020025030050010002000300050008000可靠压力15030045060075090015002000400060001000016000爆裂压力5001000150020002500300050001000020000300003000030000单位(bar)barGbarGbarGbarSbarSbarSbarSbarSbarSbarSbarSbarS压力61016254060100160250350500550可靠压力183048758012020032050070010001100爆裂压力60100160250400600100016002068206820682068MLH系列全金属压力传感器第2页共5页第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共5页(可比的公制单位遵循相同可靠压力和爆裂压力的技术规格)第3页共5页第2页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共5页物理与介质接触的材料不锈钢和海纳(Haynes)214合金(所有与工艺介质接触的材料都相当于或好于300系列的不锈钢)重量57.0gm[2.0oz]环境冲击50g的峰值[5ms],100g的峰值[11ms]振动图514.2-5,AK曲线图,表514.2-V随机振动试验[总数grms=20.7最低值]电气注意:除另有规定,所有规格均在25℃(摄氏77℉)温度和额定励磁下进行测量。性能响应时间<500μs电磁干扰/射频干扰优于CE重工业标准[30v/m辐射150Hz-1gHz]精度0.25%F.S.O最佳配合直线。包括:非线性、滞后、非重复性不包括热误差。0.5%<100psi总误差范围±1%标准值(±2%最大)F.S.O。包括零位偏移误差,满量程误差在零位的热效应和满量程的热效应、非线性、滞后、非重复性。有补偿的工作和储存温度范围-40-125℃℃(-40-257℉℉)比例(A)电流(B)经调整的(C)经调整的(D)经调整的(E)mV(F)零位输出0.5Vdc4.0mA1.0Vdc0.25Vdc0.5Vdc0±2.5mV满量程输出4.0Vdc(0.5-4.5Vdc)16mA(4-20mA)5.0Vdc(1.0-6.0Vdc)10.0Vdc(0.25-10.25Vdc)4.0Vdc(0.5-4.5Vdc)50mV(0mV-50mV)励磁5Vdc±250mV(0.6Vdc最大)9.5-35.0Vdc8.0-35.0Vdc14.0-35.0Vdc7.0-35.0Vdc5.0Vdc(6.0Vdc最大)供电电流4.0mA标准值(8mA最大)无5.0mA标准值(17mA最大)5.0mA标准值(17mA最大)4.0mA标准值(8mA最大)8.0mA标准值(17mA最大)电源(标准值)1.0mA无1.0mA1.0mA1.0mA无散热器(标准值)零位输出时为1.0mA无零位输出时为1.0mA零位输出时为1.0mA零位输出时为1.0mA无供电抑制比90db90db90db90db90db无输出阻抗最大25Ω无最大25Ω最大25Ω最大25Ω≥2000Ω第4页共5页第3页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共5页订货须知MLH500PSB06B06B型号...
