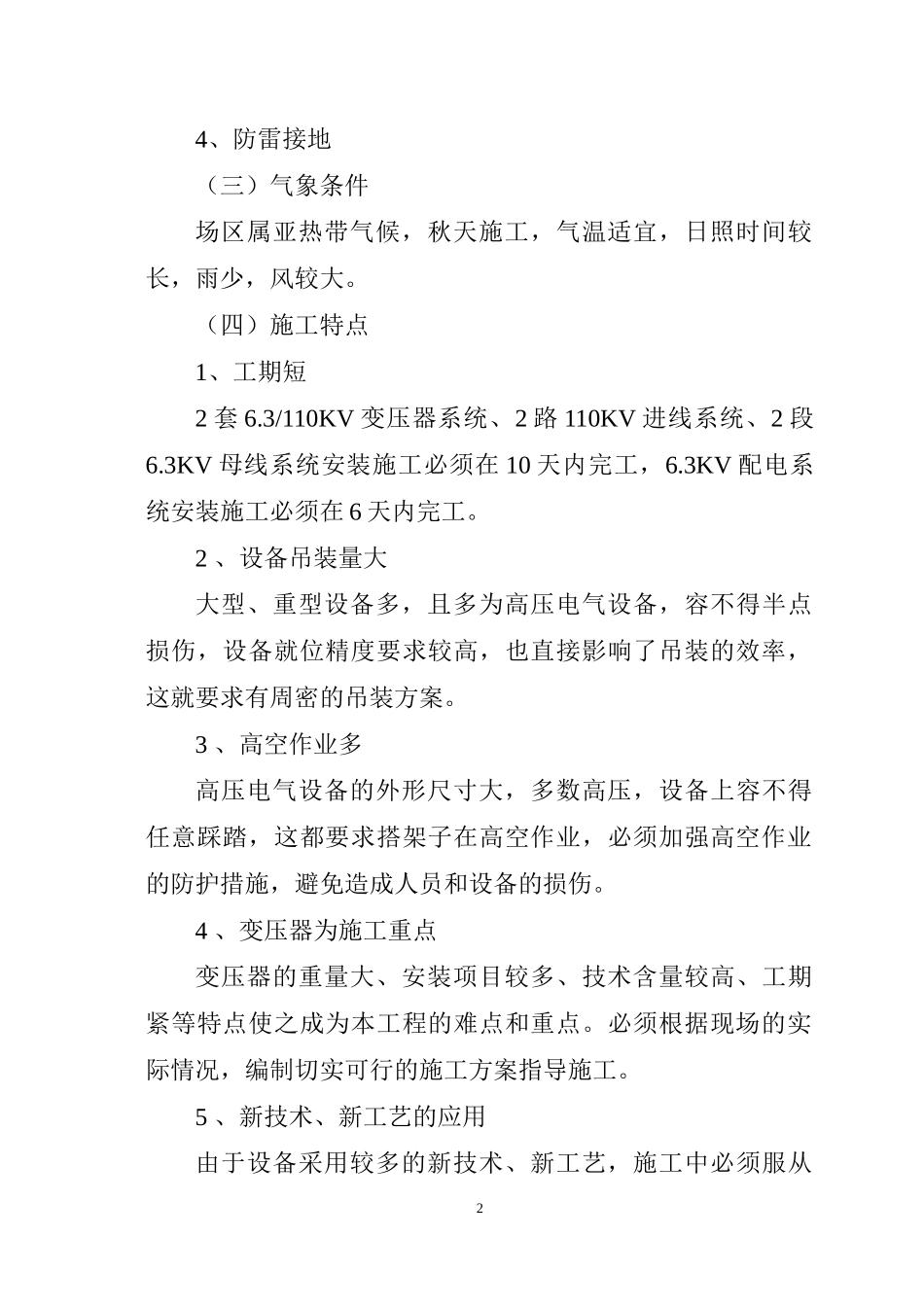

巴陵石化公司动力事业部主变扩容系统改造工程施工组织设计一、工程概况(一)工程简介1.工程名称巴陵石化公司动力事业部主变扩容改造。2.工程地点：岳阳市七里山巴陵石化公司动力事业部。3.工程范围：110KV变压器、电抗器、封闭母线、高压开关柜。高压电缆、低压电缆、控制电缆、地面以上接地等安装及配合调试施工。4.厂区布置：主变压器系统布置在室外±0.000M层,+8.300层为电缆夹层，+11.000M层为6KV配电室。（二）工程主要系统及设备特点1、110KV变压器系统1）110KV外网进线2）110KV固定式开关柜、内配SF6断路器。3）户外分裂电抗器4)户外共箱封闭母线5）单极隔离开关2、6.3KV配电系统1）6.3KV固定式关柜、内配SF6断路器。2）6.3KV电缆3、变压器综合自动化保护14、防雷接地（三）气象条件场区属亚热带气候，秋天施工，气温适宜，日照时间较长，雨少，风较大。（四）施工特点1、工期短2套6.3/110KV变压器系统、2路110KV进线系统、2段6.3KV母线系统安装施工必须在10天内完工，6.3KV配电系统安装施工必须在6天内完工。2、设备吊装量大大型、重型设备多，且多为高压电气设备，容不得半点损伤，设备就位精度要求较高，也直接影响了吊装的效率，这就要求有周密的吊装方案。3、高空作业多高压电气设备的外形尺寸大，多数高压，设备上容不得任意踩踏，这都要求搭架子在高空作业，必须加强高空作业的防护措施，避免造成人员和设备的损伤。4、变压器为施工重点变压器的重量大、安装项目较多、技术含量较高、工期紧等特点使之成为本工程的难点和重点。必须根据现场的实际情况，编制切实可行的施工方案指导施工。5、新技术、新工艺的应用由于设备采用较多的新技术、新工艺，施工中必须服从2厂商代表的现场指导，在满足国家标准的同时，还须满足产品标准的要求，这就要求施工方加强对施工人员进行产品标准、技术、工艺的培训。二、施工标准2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148—90）2.3《电气装置安装工程母线装置施工及验收规范》（GBJ149—90）2.4《电气装置安装工程电气设备交接试验标准》（GB50150—91）2.5《电气装置安装工程接地装置施工及验收规范》（GB50169—92）2.6其他产品技术标准、规范安装的指导说明文件。三、主要工程量序号项目名称单位(组)数量备注设备安装1湘双绕组风冷有载调压变压器台2SFZ9-31500/110110±8×1.25%6.3KV2户外分裂电抗器组2FKGKL-6.3-2×300-123户外共箱超过计划闭母线米1253150、6.3KV、母排33×2（tmy-120×10）4固定式高压开关柜台4K/N23-12（Z）-235高压器综合自动化保护屏块26户外支柱绝缘子支架、绝缘子母线固定金具套75ZS-20/30MWL-2047户外单极隔离开关个2GW8-60、60KV、配CS8-5操动机构8避雷器个2Y1W-60W、配放电记录器9自耦变流器只8FY-110户内型电流互感器个12LZZBJ9-10A2G11金属防护网个10012金属网门个413户外共箱封闭母线米1253150、6.3KV、母排3×2（Tmy-120×10）14户外矩形铜母线米79Tmy-2（120×10）接地母线、高压开关柜、电抗器、主变接地15控制电缆米210016高压套管个12CMJ7-10Q17电缆终端头个24YJV22-6KV、3×240mm218电缆移位米1200YJV22-6KV、3×240mm2共12根19旧变压器拆除2SF7-20000/11020旧避雷器拆除个2Y1W-6021旧电抗器拆除组1NKSL622拆除串联调压变压器台2SZC-2000/4023拆除户外旧隔离开关及操作机构个2GW8-60、60KV24拆除旧快速开关台1FSR4四、施工综合进度与安排4.1工程进度目标：根据招标文件规定的时间完成施工任务。4.2主要控制点，见进度络网络图。4.3进度保证措施4.3.1施工准备工作安排在正式开工前进行，一旦接到中标通知书，承包商立即进行临时设施、现场生产设备的安装准备，同时调集施工机具和劳动力等资源，2天内进场。4.3.2根据合同要求的总工期目标，结合设备到货情况，详细制订各设备安装的具体实施计划，调集施工机具与施工人员，确保工程施工目标的实现。一旦发现工程实际进度与进度计划有差别，及时分析原因，并采取相应的组织或技术措施对资源或施工方法进调整，以确保施工的顺利进行。4.3.3施工...
