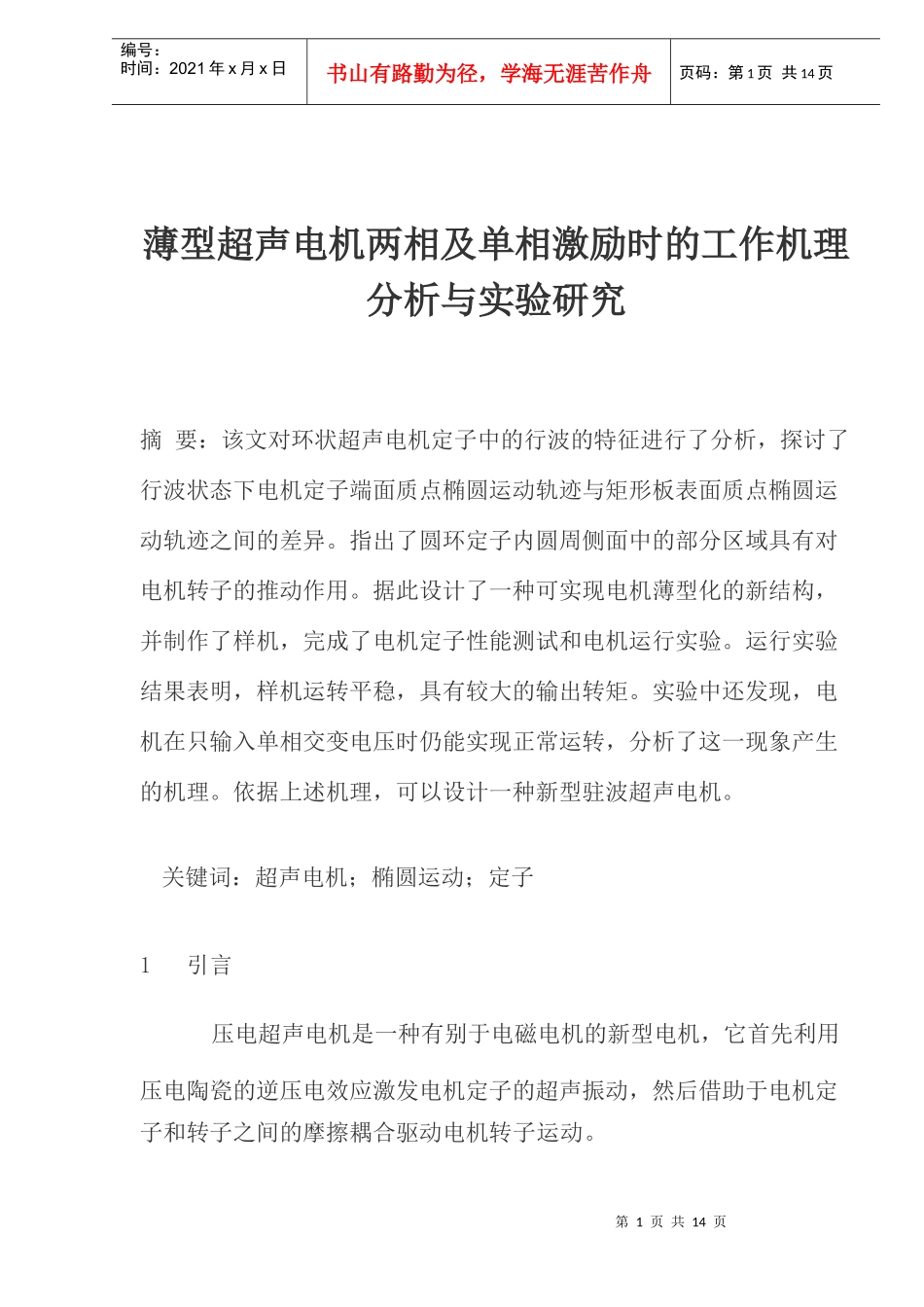

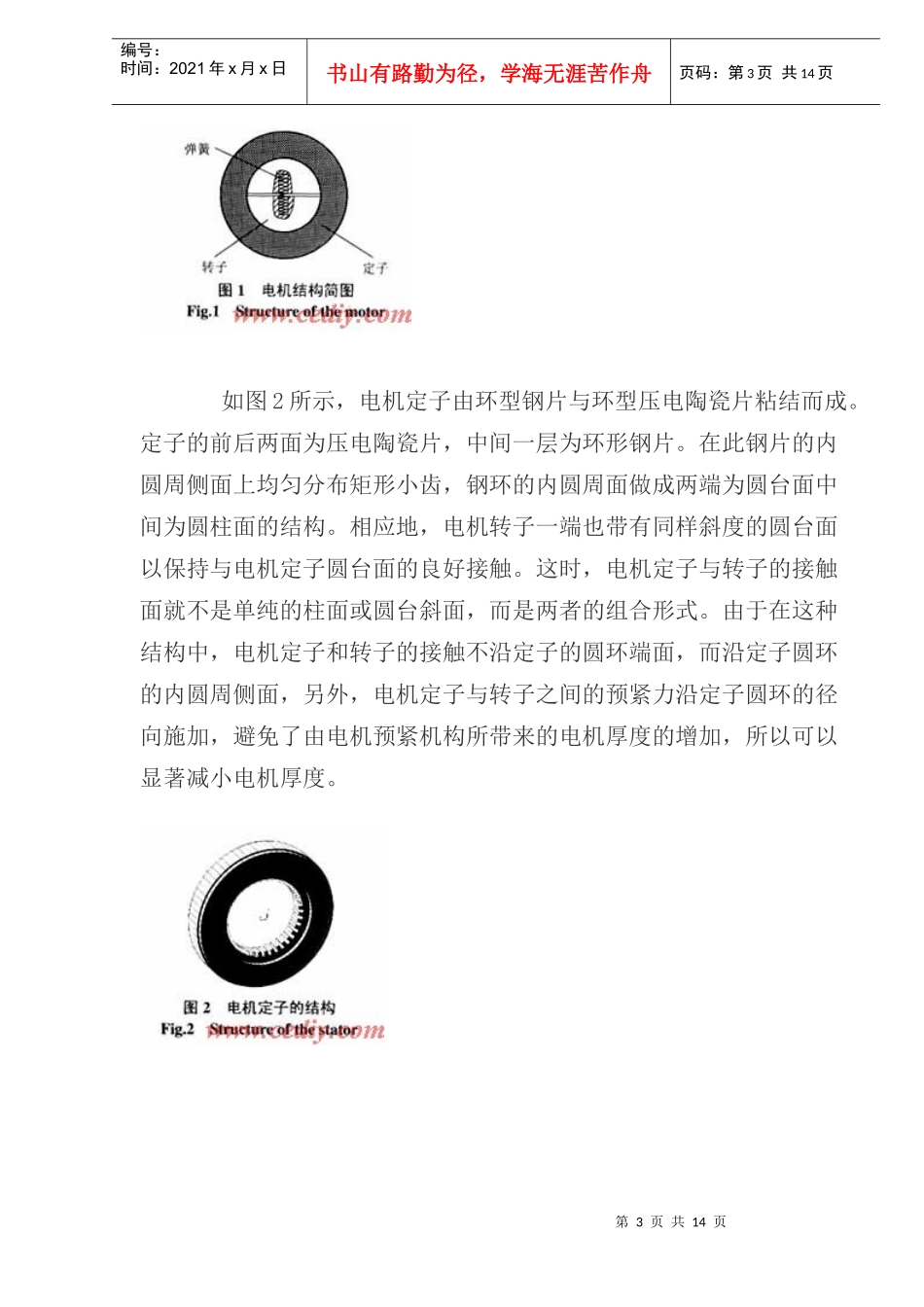

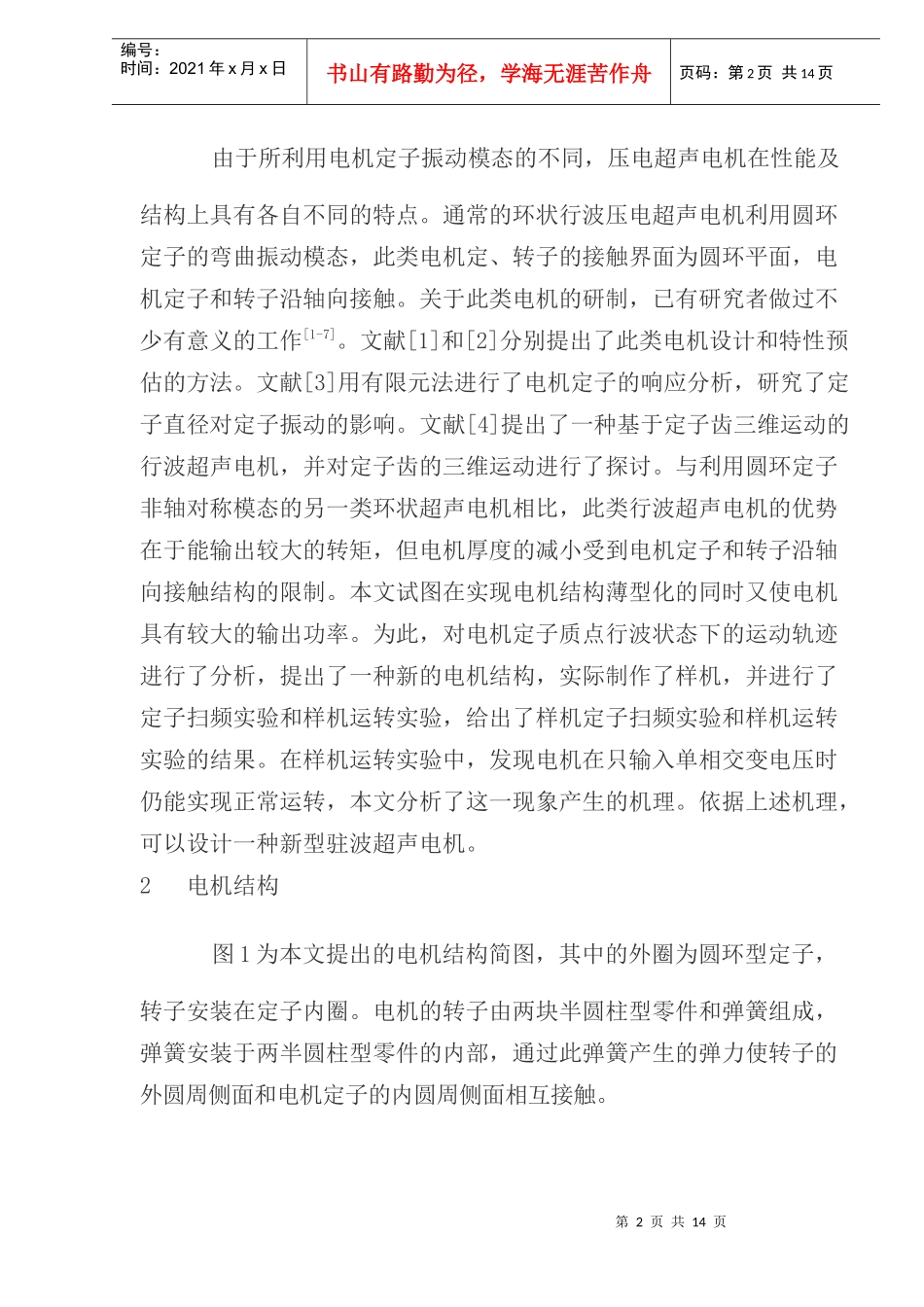

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页薄型超声电机两相及单相激励时的工作机理分析与实验研究摘要：该文对环状超声电机定子中的行波的特征进行了分析，探讨了行波状态下电机定子端面质点椭圆运动轨迹与矩形板表面质点椭圆运动轨迹之间的差异。指出了圆环定子内圆周侧面中的部分区域具有对电机转子的推动作用。据此设计了一种可实现电机薄型化的新结构，并制作了样机，完成了电机定子性能测试和电机运行实验。运行实验结果表明，样机运转平稳，具有较大的输出转矩。实验中还发现，电机在只输入单相交变电压时仍能实现正常运转，分析了这一现象产生的机理。依据上述机理，可以设计一种新型驻波超声电机。关键词：超声电机；椭圆运动；定子1引言压电超声电机是一种有别于电磁电机的新型电机，它首先利用压电陶瓷的逆压电效应激发电机定子的超声振动，然后借助于电机定子和转子之间的摩擦耦合驱动电机转子运动。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页由于所利用电机定子振动模态的不同，压电超声电机在性能及结构上具有各自不同的特点。通常的环状行波压电超声电机利用圆环定子的弯曲振动模态，此类电机定、转子的接触界面为圆环平面，电机定子和转子沿轴向接触。关于此类电机的研制，已有研究者做过不少有意义的工作[1-7]。文献[1]和[2]分别提出了此类电机设计和特性预估的方法。文献[3]用有限元法进行了电机定子的响应分析，研究了定子直径对定子振动的影响。文献[4]提出了一种基于定子齿三维运动的行波超声电机，并对定子齿的三维运动进行了探讨。与利用圆环定子非轴对称模态的另一类环状超声电机相比，此类行波超声电机的优势在于能输出较大的转矩，但电机厚度的减小受到电机定子和转子沿轴向接触结构的限制。本文试图在实现电机结构薄型化的同时又使电机具有较大的输出功率。为此，对电机定子质点行波状态下的运动轨迹进行了分析，提出了一种新的电机结构，实际制作了样机，并进行了定子扫频实验和样机运转实验，给出了样机定子扫频实验和样机运转实验的结果。在样机运转实验中，发现电机在只输入单相交变电压时仍能实现正常运转，本文分析了这一现象产生的机理。依据上述机理，可以设计一种新型驻波超声电机。2电机结构图1为本文提出的电机结构简图，其中的外圈为圆环型定子，转子安装在定子内圈。电机的转子由两块半圆柱型零件和弹簧组成，弹簧安装于两半圆柱型零件的内部，通过此弹簧产生的弹力使转子的外圆周侧面和电机定子的内圆周侧面相互接触。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页如图2所示，电机定子由环型钢片与环型压电陶瓷片粘结而成。定子的前后两面为压电陶瓷片，中间一层为环形钢片。在此钢片的内圆周侧面上均匀分布矩形小齿，钢环的内圆周面做成两端为圆台面中间为圆柱面的结构。相应地，电机转子一端也带有同样斜度的圆台面以保持与电机定子圆台面的良好接触。这时，电机定子与转子的接触面就不是单纯的柱面或圆台斜面，而是两者的组合形式。由于在这种结构中，电机定子和转子的接触不沿定子的圆环端面，而沿定子圆环的内圆周侧面，另外，电机定子与转子之间的预紧力沿定子圆环的径向施加，避免了由电机预紧机构所带来的电机厚度的增加，所以可以显著减小电机厚度。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页3两相电压激励时电机的工作机理以环型定子的轴线为z轴，在定子下环面建立柱坐标系。分别给压电陶瓷片施加正弦和余弦两相电压，则圆环型电机定子任一质点的运动轨迹表达式(3)为式(1)和式(2)的合成[4]。式中Jm为第m阶贝塞尔函数；m为波数；w为角频率；r为质点的极径坐标。此时在圆环型电机定子上激发出一列面外行波。但这列行波与矩形板上的行波不同。假设同样一波数为m，角频率为w的行波沿矩形板长度方向传播，则直角坐标系中矩形板上质点位移可表为下式[9]式中x为矩形板质点在行波传播方向即板长方向上的坐标。比较式(3)和...
