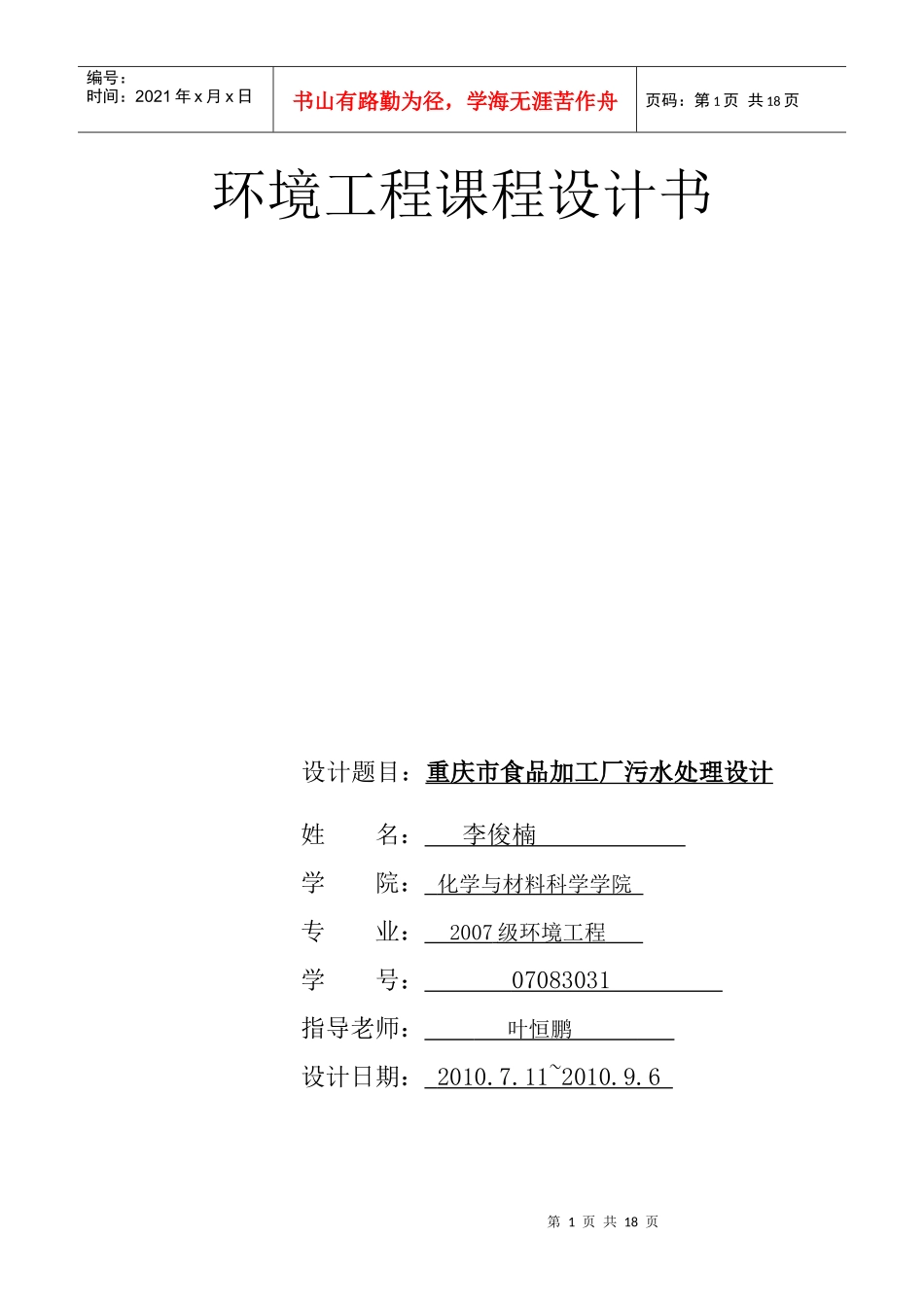

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页环境工程课程设计书设计题目：重庆市食品加工厂污水处理设计姓名：李俊楠学院：化学与材料科学学院专业：2007级环境工程学号：07083031指导老师：叶恒鹏设计日期：2010.7.11~2010.9.6第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第一部分:工程简介1.工程概要1.1.项目名称重庆市某食品厂加工废水处理工程1.2.工程范围污水处理车站1.3.设计规模污水排放量为2000m³/d1.4.设计进水水质指标CODCr：<1000mg/LSS<300mg/LBOD5：<500mg/LpH：6.0~~8.0NH3-N40mg/L1.5.设计出水水质指标CODCr：100mg/LSS：70mg/LBOD5：20mg/LpH：6.0~~9.0NH3-N15mg/L2.1工艺流程设计的原则以废水净化和资源化回用为目的确立处理工艺。尽可能采用运行管理简单，自动化程度高的处理工艺。减少废水处理站的占地面积，在保证处理效果的前提下，通过经济比较，选用修建、维护、运行成本低的工艺，同时将废水站的产物（污水、污泥、沼第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页气）经济利用，降低总体建费用。考虑环境保护因素，尽可能少地排放废气、废水、废渣，度考虑一定的安全性，保证在事故情况下将对环境的影响降到最低。2.2工艺方案的分析及比较废水的特点废水的BOD／COD为0．45左右可生化性较好。传统活性污泥法一般需设置二沉池、污泥回流设施，其用地及投资均比采用SBR法高。考虑到废水水质的不均匀性和季节性水量差异较大、可用地面积小等因数，本工程选用工艺简单、操作灵活的SBR工艺第二部分设计计算书1．主要处理构筑物及其相关计算达标排放格栅调节池气浮池SBR池集水消毒池浮渣排泥外运污泥脱水污泥浓缩池1.1.1设计参数设计流量Q=2000m3/d=23.2L/s；取用中格栅，栅条间隙d=8mm格栅安装角度α=45°;栅前部分长度:0.5m栅条宽度:S=0.01m;栅前流速0.7m/s,过栅流速0.8m/s；水量变化系数K=1.5，栅前水深:0.4m;单位栅渣量W=0.10m3/103m3废水。1.1.2设计草图第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页1.1.3格栅各部分尺寸a.栅条间隙数Q-------------设计流量，m3/sα-------------格栅倾角，度b-------------栅条间隙，mh-------------栅前水深，mv-------------过栅流速，m/s--n=Qmax√sinαehv=0.0232×√sin450.008×0.4×0.8¿8b.栅条宽度：B=S(n-1)+en=0.01¿(8-1)+0.008¿4=0.10进水宽度取B1=0.04m渐宽部分展开角α1=20L1=B−B12tanα1=0.10−0.042tan200=0.08mc.栅槽与出水渠道连接处的渐窄部分长度：L2=L12=0.082==0.04md.过栅水头损失：h1=ξv2gsinα⋅k=2.42(0.010.008)43⋅0.822×9.81⋅sin450×3=0.225me.栅后槽高度：取栅前渠道超高：h2=0.3m栅前槽高H1=h+h2=0.7mH=h+h1+h2=0.4+0.225+0.3=0.925m取1mf.栅前总高度：L=L1+L2+0.5+1.0+H1/tana=0.08m+0.04m+0.5+1.0+0.7/tan45=2.32m取2.5mg.每日栅渣量：栅渣量(m3/103m3污水)，取0.1～0.01,粗格栅用小值，细格栅用大值，细格第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页栅用大值取W1=0.10m3/103m3K2=1.5，则：W=式中：Q-----------设计流量，m3/sW1----------栅渣量(m3/103m3污水)，取0.05m3/103m3W=W1=（0.0232×0.1×86400）/（1.5×1000）=0.14m3/d<0.2m3/d渣量较少，因此采用人工清渣。1.2调节池的设计计算。1.2.1设计参数水力停留时间T=5h；设计流量Q=2000m3/d=83.34m3/h；有效水深：h=3m超高部分：h1=0.3m池底为正方形即长宽尺寸相等1.2.2设计计算有容积为：V=QT=83.34×5=416.7m3池面积为：A=V/h=416.7/3=138.86m3池长：L=√A=√138.86=11.78池长取L=12.0,池宽取B=10.0m，池总高度：H=h+h′=3.3m则池子总尺寸为：L×B×H=12.0×10.0×3.3=3961.2.3采用空气搅拌。用压缩空气进行搅拌，搅拌效果好，还起到预曝气的作用第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页1.3气浮池的...
