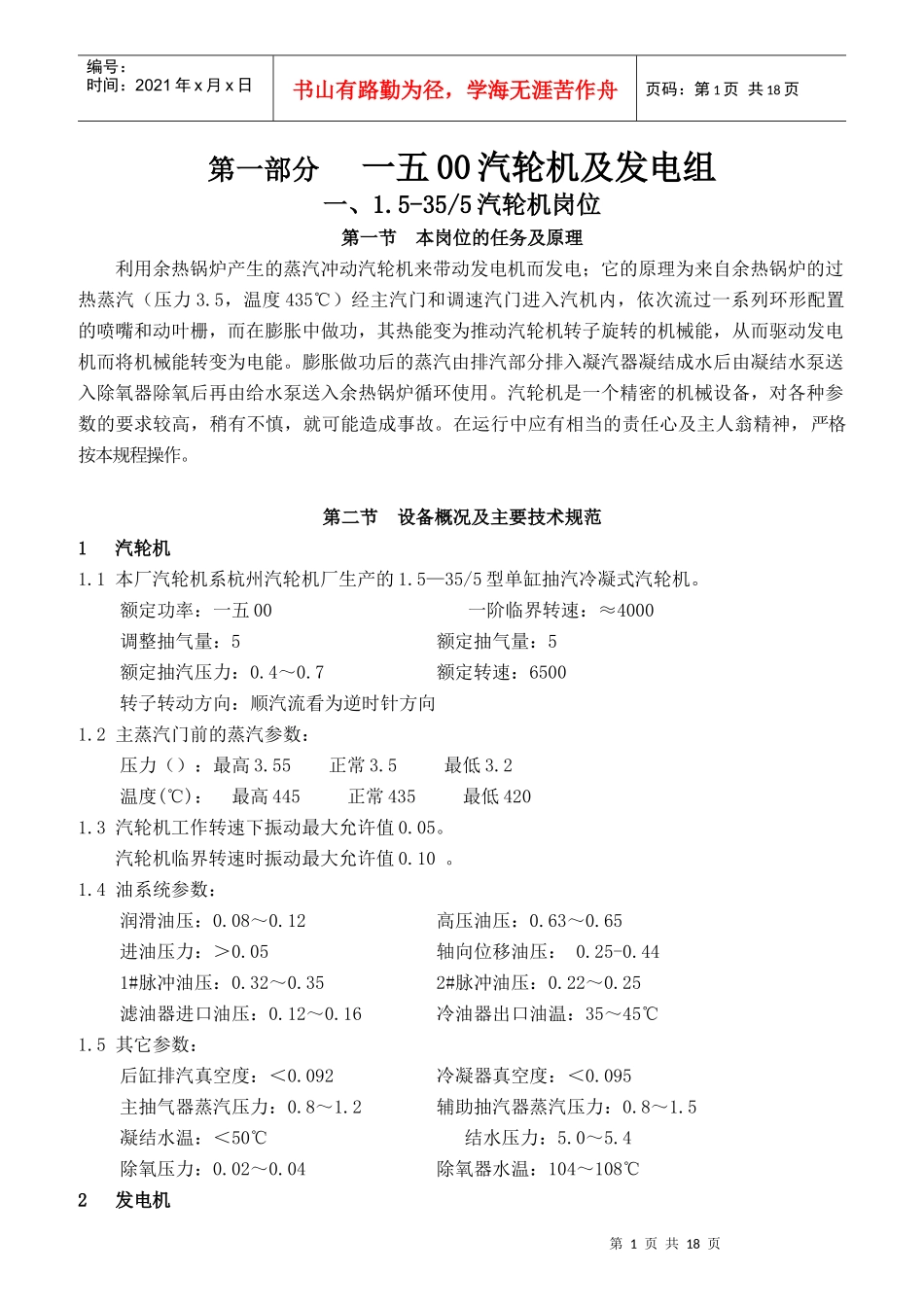

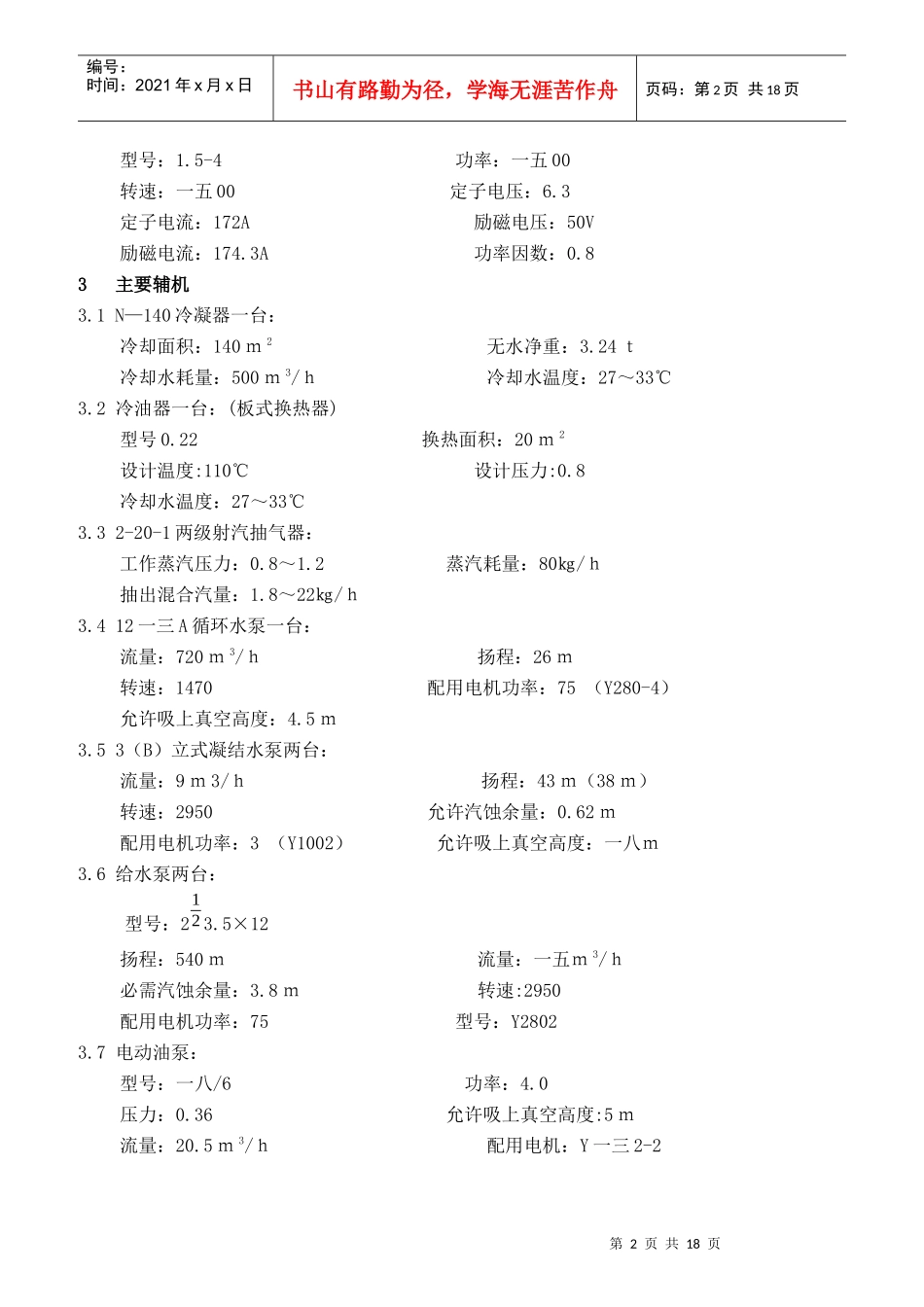

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第一部分一五00汽轮机及发电组一、1.5-35/5汽轮机岗位第一节本岗位的任务及原理利用余热锅炉产生的蒸汽冲动汽轮机来带动发电机而发电；它的原理为来自余热锅炉的过热蒸汽（压力3.5，温度435℃）经主汽门和调速汽门进入汽机内，依次流过一系列环形配置的喷嘴和动叶栅，而在膨胀中做功，其热能变为推动汽轮机转子旋转的机械能，从而驱动发电机而将机械能转变为电能。膨胀做功后的蒸汽由排汽部分排入凝汽器凝结成水后由凝结水泵送入除氧器除氧后再由给水泵送入余热锅炉循环使用。汽轮机是一个精密的机械设备，对各种参数的要求较高，稍有不慎，就可能造成事故。在运行中应有相当的责任心及主人翁精神，严格按本规程操作。第二节设备概况及主要技术规范1汽轮机1.1本厂汽轮机系杭州汽轮机厂生产的1.5—35/5型单缸抽汽冷凝式汽轮机。额定功率：一五00一阶临界转速：≈4000调整抽气量：5额定抽气量：5额定抽汽压力：0.4～0.7额定转速：6500转子转动方向：顺汽流看为逆时针方向1.2主蒸汽门前的蒸汽参数：压力（）：最高3.55正常3.5最低3.2温度(℃)：最高445正常435最低4201.3汽轮机工作转速下振动最大允许值0.05。汽轮机临界转速时振动最大允许值0.10。1.4油系统参数：润滑油压：0.08～0.12高压油压：0.63～0.65进油压力：＞0.05轴向位移油压：0.25-0.441#脉冲油压：0.32～0.352#脉冲油压：0.22～0.25滤油器进口油压：0.12～0.16冷油器出口油温：35～45℃1.5其它参数：后缸排汽真空度：＜0.092冷凝器真空度：＜0.095主抽气器蒸汽压力：0.8～1.2辅助抽汽器蒸汽压力：0.8～1.5凝结水温：＜50℃结水压力：5.0～5.4除氧压力：0.02～0.04除氧器水温：104～108℃2发电机第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页型号：1.5-4功率：一五00转速：一五00定子电压：6.3定子电流：172A励磁电压：50V励磁电流：174.3A功率因数：0.83主要辅机3.1N—140冷凝器一台：冷却面积：140ｍ2无水净重：3.24ｔ冷却水耗量：500ｍ3/ｈ冷却水温度：27～33℃3.2冷油器一台：(板式换热器)型号0.22换热面积：20ｍ2设计温度:110℃设计压力:0.8冷却水温度：27～33℃3.32-20-1两级射汽抽气器：工作蒸汽压力：0.8～1.2蒸汽耗量：80㎏/ｈ抽出混合汽量：1.8～22㎏/ｈ3.412一三A循环水泵一台：流量：720ｍ3/ｈ扬程：26ｍ转速：1470配用电机功率：75（Y280-4）允许吸上真空高度：4.5ｍ3.53（B）立式凝结水泵两台：流量：9ｍ3/ｈ扬程：43ｍ（38ｍ）转速：2950允许汽蚀余量：0.62ｍ配用电机功率：3（Y1002）允许吸上真空高度：一八ｍ3.6给水泵两台：型号：2123.5×12扬程：540ｍ流量：一五ｍ3/ｈ必需汽蚀余量：3.8ｍ转速:2950配用电机功率：75型号：Y28023.7电动油泵：型号：一八/6功率：4.0压力：0.36允许吸上真空高度:5ｍ流量：20.5ｍ3/ｈ配用电机：Y一三2-2第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第三节基本要求和安全操作规定1基本要求1.1在汽机工作岗位上应有：①必要的规程和有关系统图。②必要的工具如手电筒、扳手、管钳、螺丝刀、振动表、手携式转速表、听针棒、油壶等。③运行记录、设备缺陷记录、交接班记录等。④消防用具。1.2每小时检查一次机组各轴承的振动情况，并详细准确记入运行记录，本机组运行时振动量不超过0.05。1.3机组调速系统性能应达到：①当汽压、汽温正常，主汽门完全开启时，调速系统能维持汽机空转运行。②当汽机突然甩去全负荷时，调速系统能控制汽机转速在危急保安器动作转速以下。③当危急保安器动作后，主汽门、抽汽速关逆止阀应迅速严密的关闭。2安全操作规定2.1在下列情况下，禁止启动汽轮机或投入运行：①危急保安器动作不正常，以及主汽门、调速器、调压器、或三角杠杆等卡涩。②转速不正常或缺少转速表。③不能维持空转运行或甩去全负荷时危急保安器动作。④主蒸汽参数与规范要求差距太大。2.2凡下列工作，必须有厂领导，汽机专职技术人员，检修负责人及班长或司机参加：①大修后汽轮...
