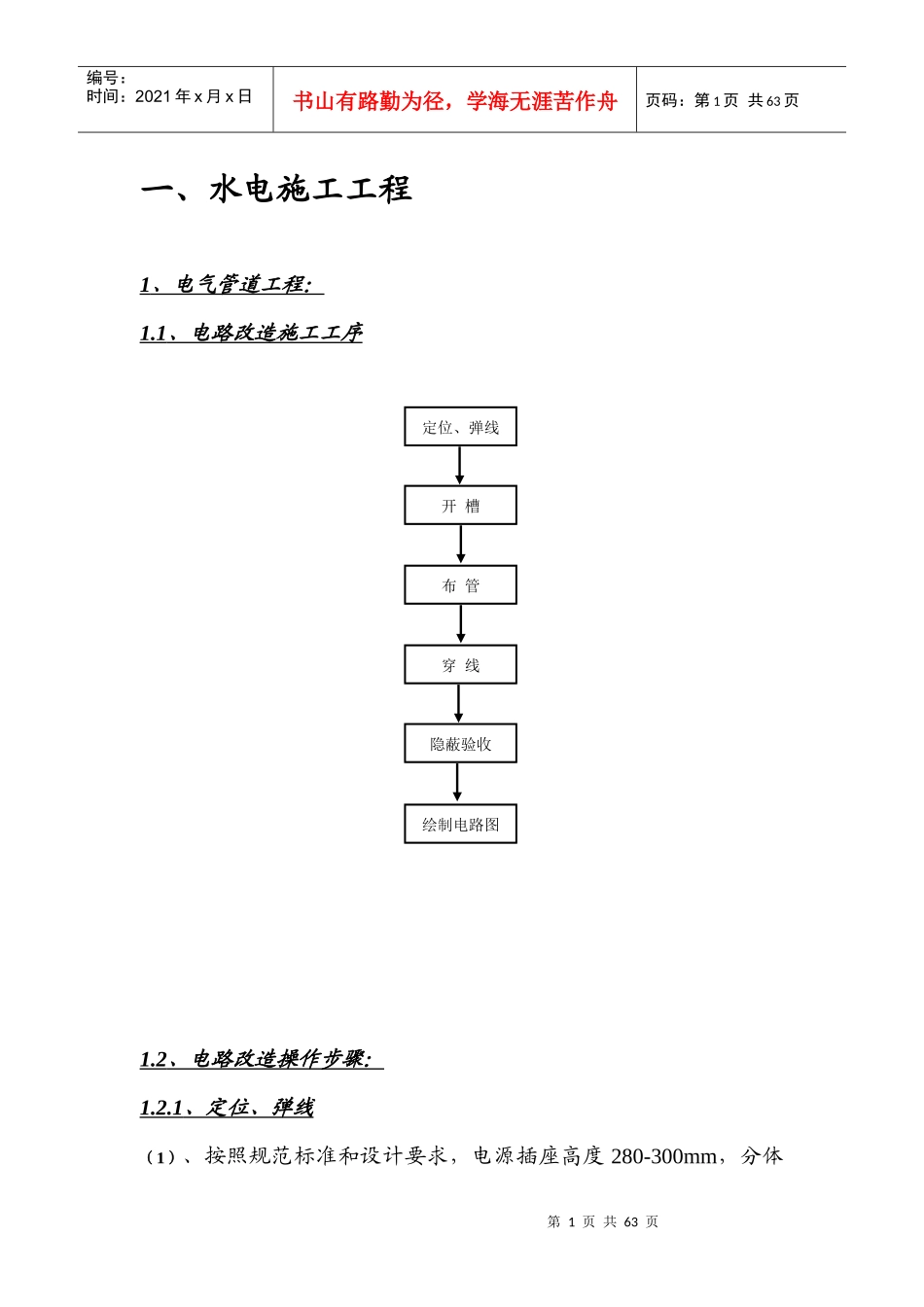

第1页共63页定位、弹线开槽布管穿线隐蔽验收绘制电路图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页一、水电施工工程1、电气管道工程：1.1、电路改造施工工序1.2、电路改造操作步骤：1.2.1、定位、弹线（1）、按照规范标准和设计要求，电源插座高度280-300mm，分体第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页式空调机插座高度可在1800±50mm，电视柜等特殊位置插座高度可在800mm，开关板高度1300-1400mm，安装在门边的开关与门框距约为150-200mm。（2）、确定电气开关、插座终端的位置后，根据端口位置在墙上、地上确定电气管道走向的线路。1.2.2、开槽开线槽必须画线施工，埋置深度应大于15mm。如墙、地面开槽遇到结构钢筋，无法达到埋置深度，可采用蜡管套护套线方法。首先，在确定好的管路位置弹出管槽边界线，然后，用云石机沿管槽边界线进行切割，第三，用冲击钻将管槽内的碎块慢慢剔除，第四，对开好的管槽进行修整。1.2.3、布管（1）、凿好线槽排入专用的PVC阻燃型电线管（管壁≥1.0mm）或金属镀锌管，线管在线槽中必须固定，线管布线原则为横平竖直，并重视布线的合理性，避免多铺管，乱铺管。（2）、阻燃塑料管和线盒应是同质的，线管敷设尽可能减少弯曲次数，弯管时需用弯管弹簧，不得弯扁；单根电线管月亮形弯头不能超过3处，超过的用过渡盒连接，线管的接头采用束节胶粘进行连第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页接，接头不得放在月亮弯处，线管与线盒、配电箱连接必须使用锁扣。如使用PVC阻燃电线管，在强弱电交叉处，使用锡箔纸进行屏蔽处理。（3）、电气管道与燃气管、水管同一平面敷设时，间距≥100mm；不同平面敷设时，间距≥50mm。（4）、吊平顶内的电气配管，应按明配管的要求，不得固定在平顶的吊杆和龙骨上，必须使用专用管箍悬挂固定在顶面天花板上，并与吊顶龙骨保持一定距离。灯头盒、接线盒位置应便于检修并加盖板，使用软管接到灯位的，其长度不超过1m，软管两端应用专用接头与接线盒及灯具连接；各种强弱导线均不得在吊顶内出现裸露。（5）、严禁线管直接敷设在复合地板、地毯下和厨房及卫生间的地砖下。敷设在实木地板下的线管必须有固定措施。1.2.4、穿线（1）、导线必须待线管敷设好后穿入，不得将导线穿管后进行线管敷设，以保证今后导线能进行更换。（2）、导线截面按照明≥1.5mm2，插座≥2.5mm2，（空调2匹）≥2.5mm2，3匹机必须使用4mm2，并选用16A插座。个别用电量大的也需选用4mm2并选用16A插座。（3）、电线接头需用阻燃型压线帽接在过路盒内；配电箱及各回路配线均需按规范要求进行分色：相线用红色、黄色、绿色，宜用红色；零线用蓝色、黑色，宜用蓝色；接地线用双色线，灯头线用白第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页色。同一住宅内配线颜色应统一。（4）、将排好的导线接入开关、插座。插座接线应为上为接地、左零右相，在螺口灯头外壳不得接相线。线盒内导线余量不得≤150mm。（5）、管内导线的总截面积不应超过管内径截面积的40%，管内导线不得有接头和扭结，不同用途、不同电压的导线严禁混穿于一根线管内。（6）、严禁将导线直接敷设在水泥层内，电线管的埋置深度应大于15mm，除现浇混凝土楼板顶面可采用护套线（灯头移位）。（7）、电话线必须使用专用电话线穿管敷设，不能与其他线路混穿一管。严禁不同电压的电源线混穿同一管内及同一接线盒内。（8）、通讯线与电视专用天线穿入管内不得有接头。1.2.5、隐蔽验收（1）、电气线路敷设完毕应进行电气通电和灯具试亮试验，验证开关插座性能是否良好。须经客户和施工员验收合格后才能进行吊顶覆面、墙面封闭等下一道工序。（2）、接地保护应可靠，相零、相地电阻值应大于0.5MΩ，金属电线管、金属软管、配电箱金属底壳要有接地保护；高度低于2.4m的厨卫金属吊顶及灯具的金属外壳要有接地保护。1.2.6、绘制电路图第5页共63页第4页共63页测量、弹线开槽下料管件连接安装固定...
