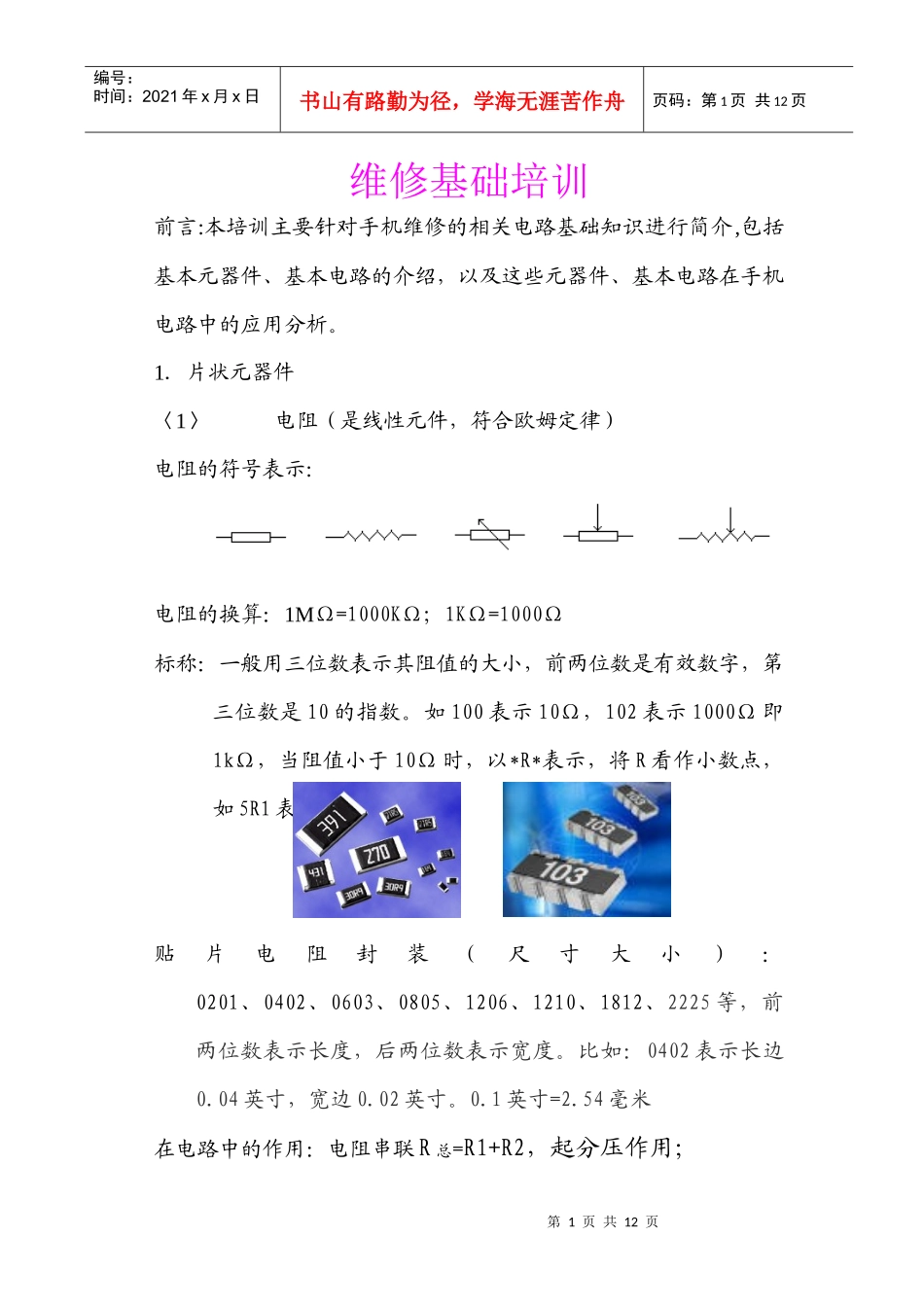

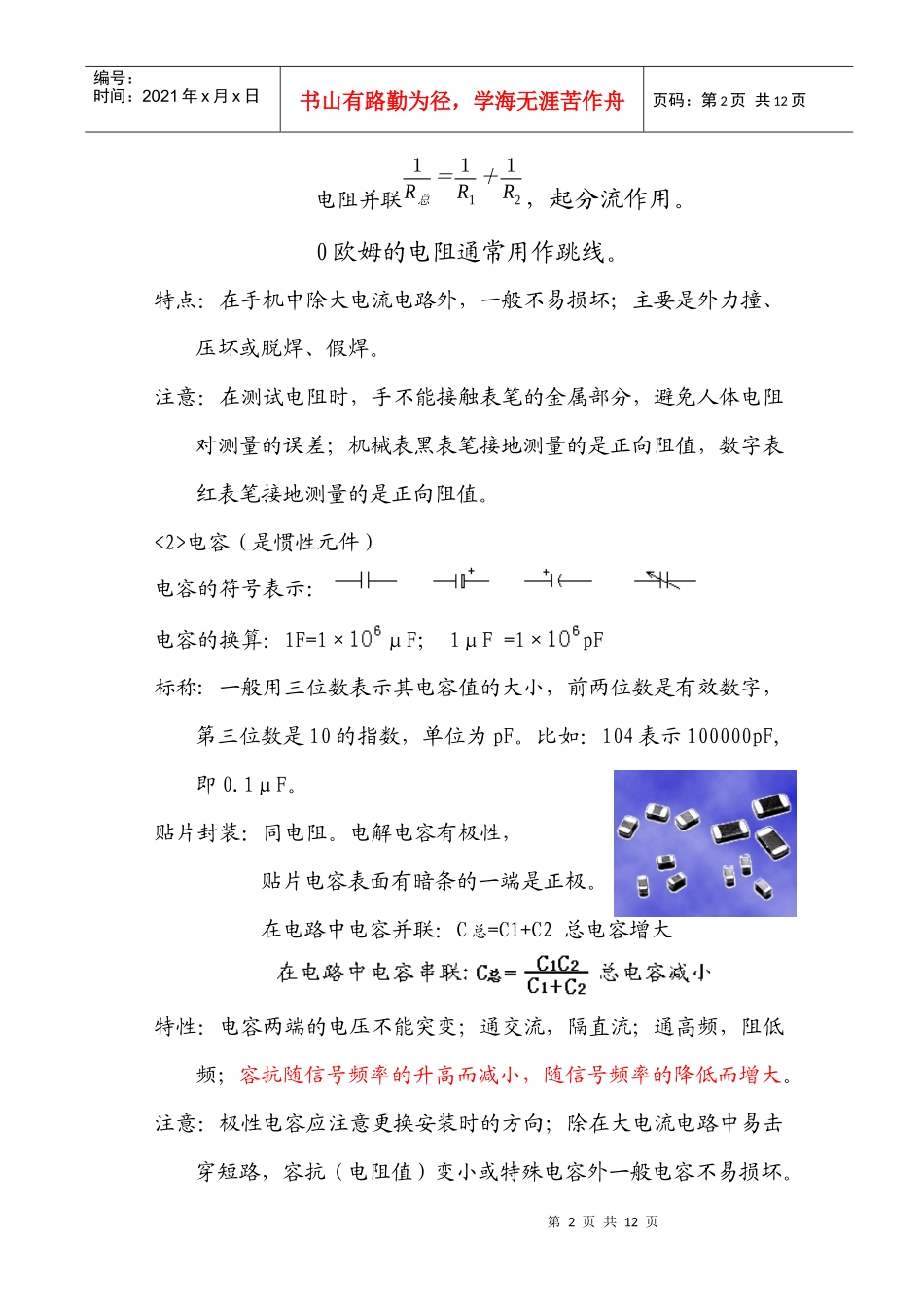

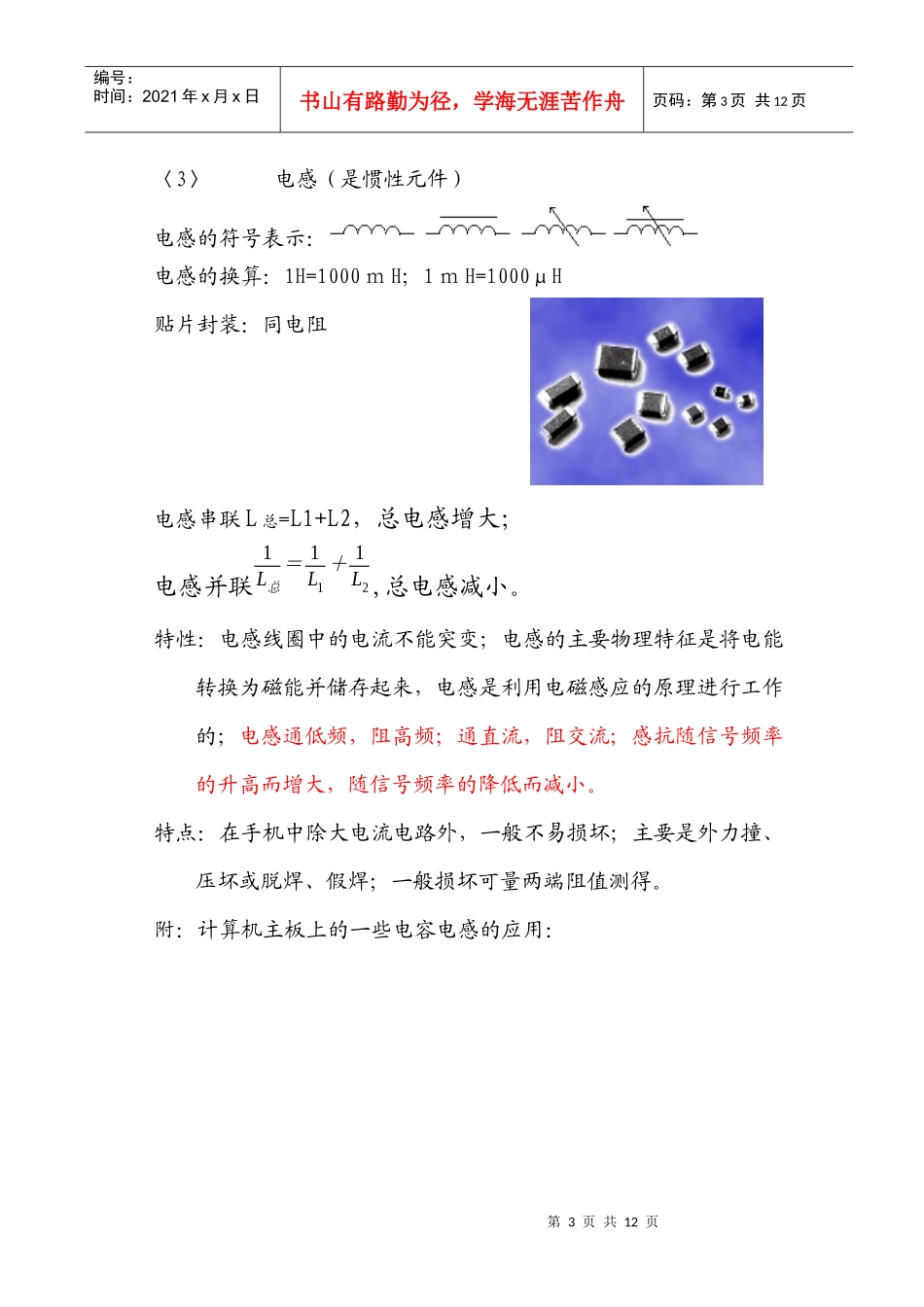

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍，以及这些元器件、基本电路在手机电路中的应用分析。1．片状元器件〈1〉电阻（是线性元件，符合欧姆定律）电阻的符号表示:电阻的换算：1MΩ=1000KΩ；1KΩ=1000Ω标称：一般用三位数表示其阻值的大小，前两位数是有效数字，第三位数是10的指数。如100表示10Ω，102表示1000Ω即1kΩ，当阻值小于10Ω时，以*R*表示，将R看作小数点，如5R1表示5.1Ω。贴片电阻封装（尺寸大小）：0201、0402、0603、0805、1206、1210、1812、2225等，前两位数表示长度，后两位数表示宽度。比如：0402表示长边0.04英寸，宽边0.02英寸。0.1英寸=2.54毫米在电路中的作用：电阻串联R总=R1+R2，起分压作用；第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页电阻并联1R总＝1R1＋1R2，起分流作用。0欧姆的电阻通常用作跳线。特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊。注意：在测试电阻时，手不能接触表笔的金属部分，避免人体电阻对测量的误差；机械表黑表笔接地测量的是正向阻值，数字表红表笔接地测量的是正向阻值。<2>电容（是惯性元件）电容的符号表示：电容的换算：1F=1×μF；1μF=1×pF标称:一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是10的指数，单位为pF。比如：104表示100000pF,即0.1μF。贴片封装：同电阻。电解电容有极性，贴片电容表面有暗条的一端是正极。在电路中电容并联：C总=C1+C2总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路，容抗（电阻值）变小或特殊电容外一般电容不易损坏。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页〈3〉电感（是惯性元件）电感的符号表示：电感的换算：1H=1000ｍH；1ｍH=1000μH贴片封装：同电阻电感串联L总=L1+L2，总电感增大；电感并联1L总＝1L1＋1L2,总电感减小。特性：电感线圈中的电流不能突变；电感的主要物理特征是将电能转换为磁能并储存起来，电感是利用电磁感应的原理进行工作的；电感通低频，阻高频；通直流，阻交流；感抗随信号频率的升高而增大，随信号频率的降低而减小。特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊；一般损坏可量两端阻值测得。附：计算机主板上的一些电容电感的应用：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页〈4〉二极管二极管的符号表示：手机中常用的二极管特性：1.普通二极管普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有一白色的竖条，表示该端为负极。2.稳压（肖特基）二极管稳压二极管简称稳压管，是利用二极管的反向击穿特性来工作的。在手机电路中，它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。由于手机电路所使用的受话器、蜂鸣第5页共12页第4页共12页beccebecbceb编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页器和振动器都带有线圈，当这些电路工作时，由于线圈的感生电压会导致一个很高的反峰电压，稳压二极管就是用来防止这个反峰电压引起电路损坏的。另外，在手机的充电电路、电源电路也较多地采用了稳压二极管。3.变容二极管变容二极管需要反向偏压才能正常工作，是电压控制元件。常应用在手机的VCO(压控振荡器)电路中。4.发光二极管发光二极管在手机中主要被用来作背景灯及信号指示灯，发光二极管一般分发红光、绿光、黄光等几种。发光强度与发光二极管的正向电流成正比，一般为几毫安(mA)至几十毫安。正常情况下，发光二极管的正向电压在1．5-3V之间。另外，还有一些特殊的发光二极管，如红外二极管。目前越来越多的手...
