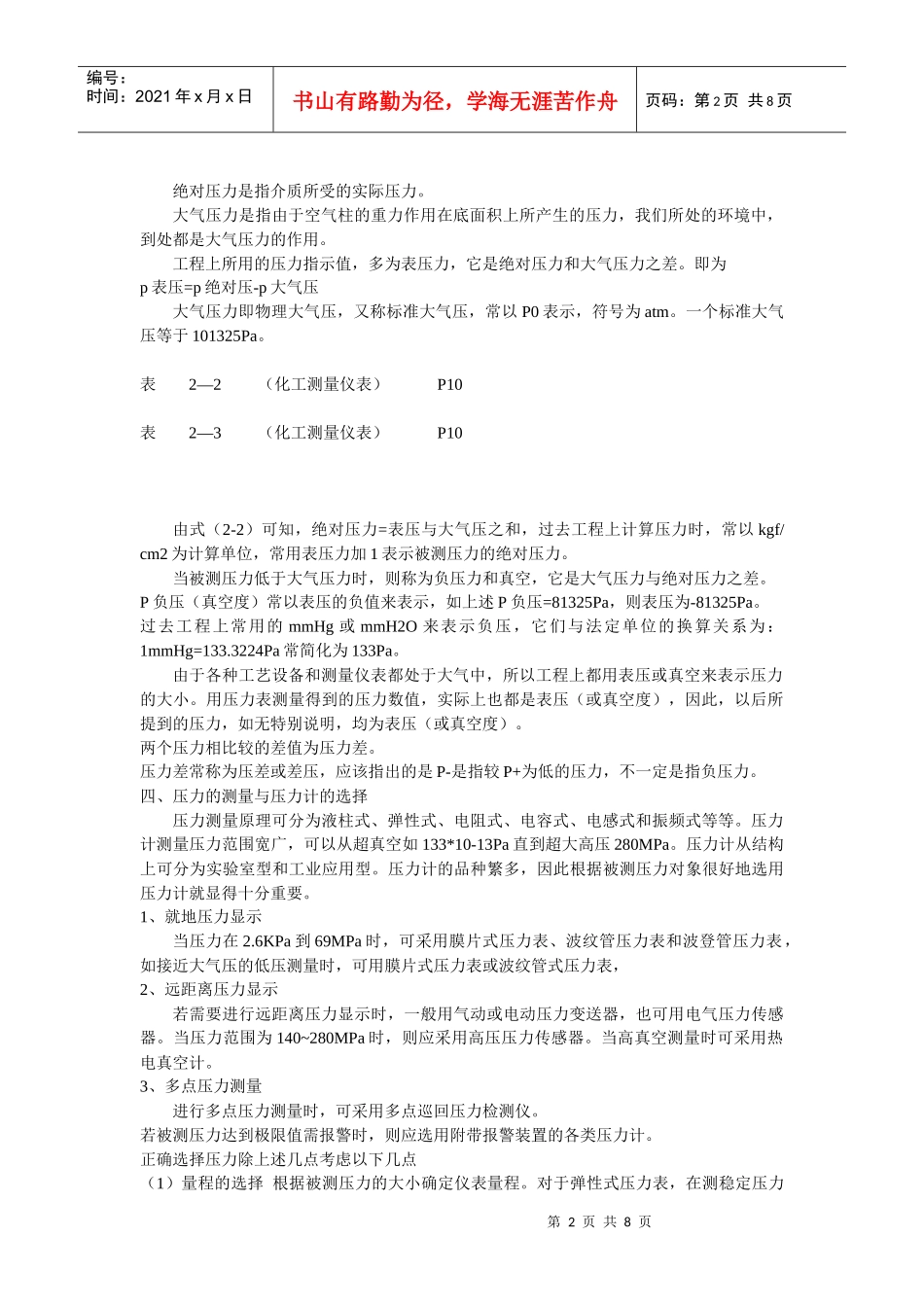

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第二章压力测量概述：在化工生产中，工艺条件要求很不一样，有的要求在高压下进行，如氢气和氮气、合成氨气的压力为32MPa，高压聚乙烯的压力为150MPa。压力过高要发生严重事故，压力过低则产品的质量、产量达不到指标。有的产品则要在真空中进行，如液体烧碱要在几十个KPa的真空下蒸发，真空度不够，蒸发速度缓慢，生产效率变低，可见压力测量对化工生产有一定的重要性。测量压力的仪表常称为压力表或压力计。测量真空度的仪表称为真空表或负压计。有的压力表既有压力刻度标尺，又有真空度刻度标尺，称为联成计。一、压力的基本概念压力就是垂直作用在物体单位面积上的力，在物理学中称为压强。它由受力的面积和垂直作用力的大小决定，方向指向受压物体，可用下式表示P=F/S或中P-----压力，帕（Pa）F-----垂直作用力，牛（N）S-----受力面积，米2（m2）二、压力的单位及不同单位制的换算压力以及以后所述的流量测量中的计量单位，除了长度、质量和时间三个基本单位外，其它如压力、力、密度、粘度等等均为导出单位。我国法定计量单位，以国际单位制为主又允许某些并用单位。过去工厂所用仪表多是工程单位制、绝对单位制，现在应改为法定单位，为便于改制的参考，在表2-1中列出不同单位制单位及相互换算关系。在国际单位制中，压力的单位是帕斯卡，简称帕（符号为Pa），这是一个导出单位，定义为：1帕=1牛顿/米2即1牛顿的力垂直均匀作用在1米2的面积上所形成的压力值叫1帕，它的基本单位表示如下：1帕=1牛顿/米2=1公斤*米*秒-2/米2=1公斤*米-1*秒-2过去经常用的压力单位还有：物理大气压、工程大气压、毫米汞柱、毫米水柱等，在表2中列出的是一些常见单位及定义。各种压力单位按照定义相换算，例如：1工程大气压=1公斤力/厘米2=1公斤*9.80665米*秒-2/10-4米2=9.80665*104帕表2—1（化工测量仪表）P9三、大气压力、表压力、绝对压力、负压力（真空度）在压力测量中常有大气压力、表压力、绝压力、负压力（真空度）之分。如下图图2—1（化工测量仪表）P9第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页绝对压力是指介质所受的实际压力。大气压力是指由于空气柱的重力作用在底面积上所产生的压力，我们所处的环境中，到处都是大气压力的作用。工程上所用的压力指示值，多为表压力，它是绝对压力和大气压力之差。即为p表压=p绝对压-p大气压大气压力即物理大气压，又称标准大气压，常以P0表示，符号为atm。一个标准大气压等于101325Pa。表2—2（化工测量仪表）P10表2—3（化工测量仪表）P10由式（2-2）可知，绝对压力=表压与大气压之和，过去工程上计算压力时，常以kgf/cm2为计算单位，常用表压力加1表示被测压力的绝对压力。当被测压力低于大气压力时，则称为负压力和真空，它是大气压力与绝对压力之差。P负压（真空度）常以表压的负值来表示，如上述P负压=81325Pa，则表压为-81325Pa。过去工程上常用的mmHg或mmH2O来表示负压，它们与法定单位的换算关系为：1mmHg=133.3224Pa常简化为133Pa。由于各种工艺设备和测量仪表都处于大气中，所以工程上都用表压或真空来表示压力的大小。用压力表测量得到的压力数值，实际上也都是表压（或真空度），因此，以后所提到的压力，如无特别说明，均为表压（或真空度）。两个压力相比较的差值为压力差。压力差常称为压差或差压，应该指出的是P-是指较P+为低的压力，不一定是指负压力。四、压力的测量与压力计的选择压力测量原理可分为液柱式、弹性式、电阻式、电容式、电感式和振频式等等。压力计测量压力范围宽广，可以从超真空如133*10-13Pa直到超大高压280MPa。压力计从结构上可分为实验室型和工业应用型。压力计的品种繁多，因此根据被测压力对象很好地选用压力计就显得十分重要。1、就地压力显示当压力在2.6KPa到69MPa时，可采用膜片式压力表、波纹管压力表和波登管压力表，如接近大气压的低压测量时，可用膜片式压力表或波纹管式压力表，2、远距离压力显示若需要进行远距离压力显示时，一般用气动或电动压力变...
