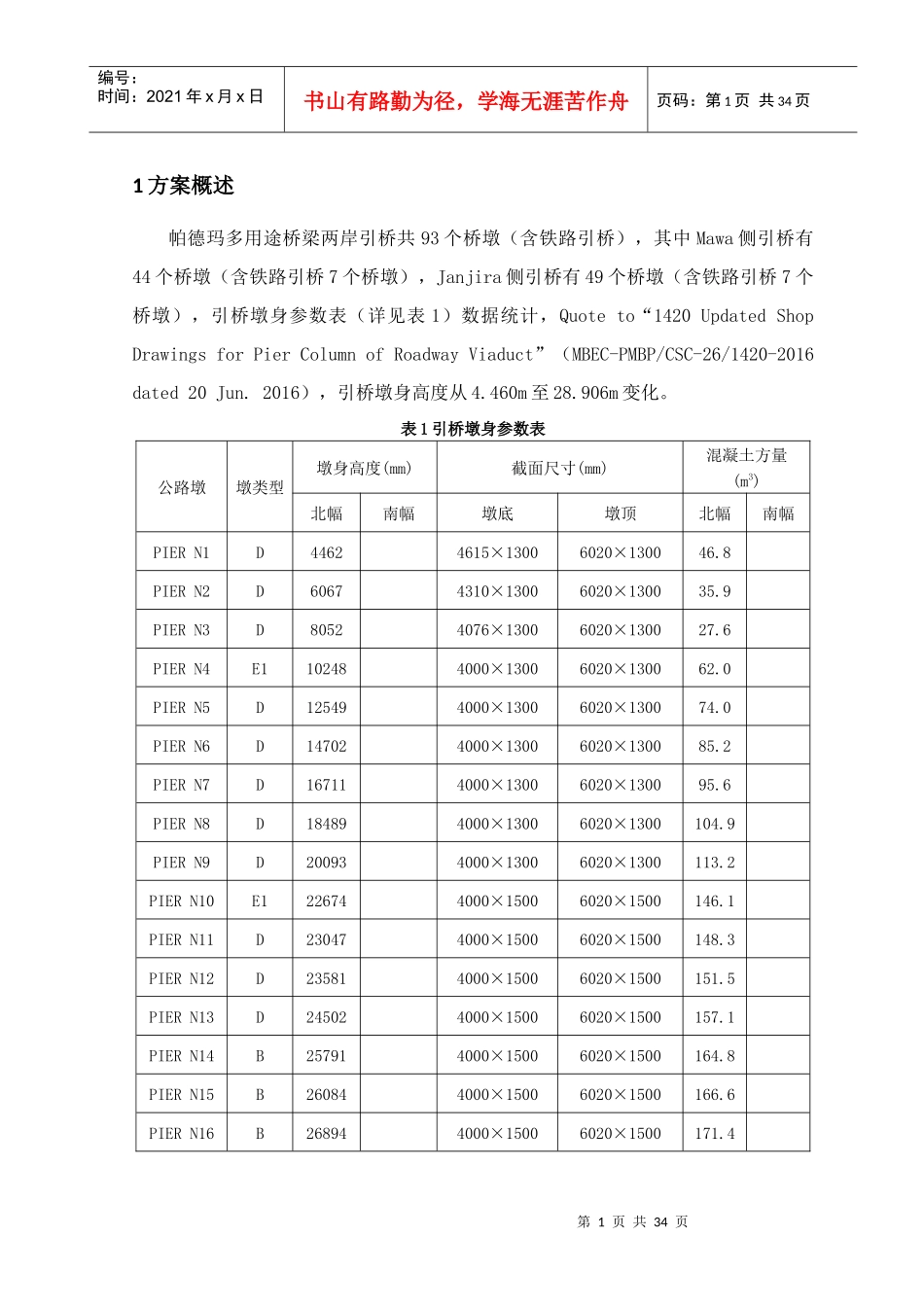

孟加拉帕德玛多用途桥梁引桥墩身施工方案编制：复核：审批：中铁大桥局股份有限公司孟加拉帕德玛大桥项目经理部2017年32017年4月目录1方案概述.....................................................................12施工工艺流程.................................................................42.1直线段施工工艺流程.......................................................43施工方法.....................................................................63.1施工缝凿毛处理...........................................................63.2第一节墩身钢筋安装施工（以N24#墩为例）...................................63.2.1第一节钢筋安装支架安装及墩身预埋主筋复检、定位.......................63.2.2钢筋下料与加工.......................................................73.2.3第一节墩身钢筋安装...................................................73.3第二节墩身钢筋安装施工..................................................103.3.1第二节钢筋安装支架安装..............................................103.3.2第二节墩身钢筋安装..................................................113.3.3第三节墩身钢筋安装..................................................133.4曲线段墩身钢筋施工......................................................143.4.1曲线段钢筋第一次绑扎................................................143.4.2曲线段钢筋第二次绑扎................................................153.5墩身模板施工............................................................173.5.1模板施工前准备......................................................173.5.2墩身模板安装........................................................253.6墩身混凝土浇筑施工......................................................263.7模板拆除................................................................273.8模板拉杆孔处理..........................................................273.9混凝土养生..............................................................284质量控制措施、安全保障措施、职业健康与文明施工..............................284.1质量控制措施............................................................284.2安全保障措施............................................................294.2职业健康与文明施工......................................................30第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页1方案概述帕德玛多用途桥梁两岸引桥共93个桥墩（含铁路引桥），其中Mawa侧引桥有44个桥墩（含铁路引桥7个桥墩），Janjira侧引桥有49个桥墩（含铁路引桥7个桥墩），引桥墩身参数表（详见表1）数据统计，Quoteto“1420UpdatedShopDrawingsforPierColumnofRoadwayViaduct”（MBEC-PMBP/CSC-26/1420-2016dated20Jun.2016），引桥墩身高度从4.460m至28.906m变化。表1引桥墩身参数表公路墩墩类型墩身高度(mm)截面尺寸(mm)混凝土方量(m3)北幅南幅墩底墩顶北幅南幅PIERN1D44624615×13006020×130046.8PIERN2D60674310×13006020×130035.9PIERN3D80524076×13006020×130027.6PIERN4E1102484000×13006020×130062.0PIERN5D125494000×13006020×130074.0PIERN6D147024000×13006020×130085.2PIERN7D167114000×13006020×130095.6PIERN8D184894000×13006020×1300104.9PIERN9D200934000×13006020×1300113.2PIERN10E1226744000×15006020×1500146.1PIERN11D230474000×15006020×1500148.3PIERN12D235814000×15006020×1500151.5PIERN13D245024000×15006020×1500157.1PIERN14B257914000×15006020×1500164.8PIERN15B260844000×15006020×1500166.6PIERN16B268944000×15006020×1500171.4第2页共34页第1页共34页编号：时间：2021年x月...
