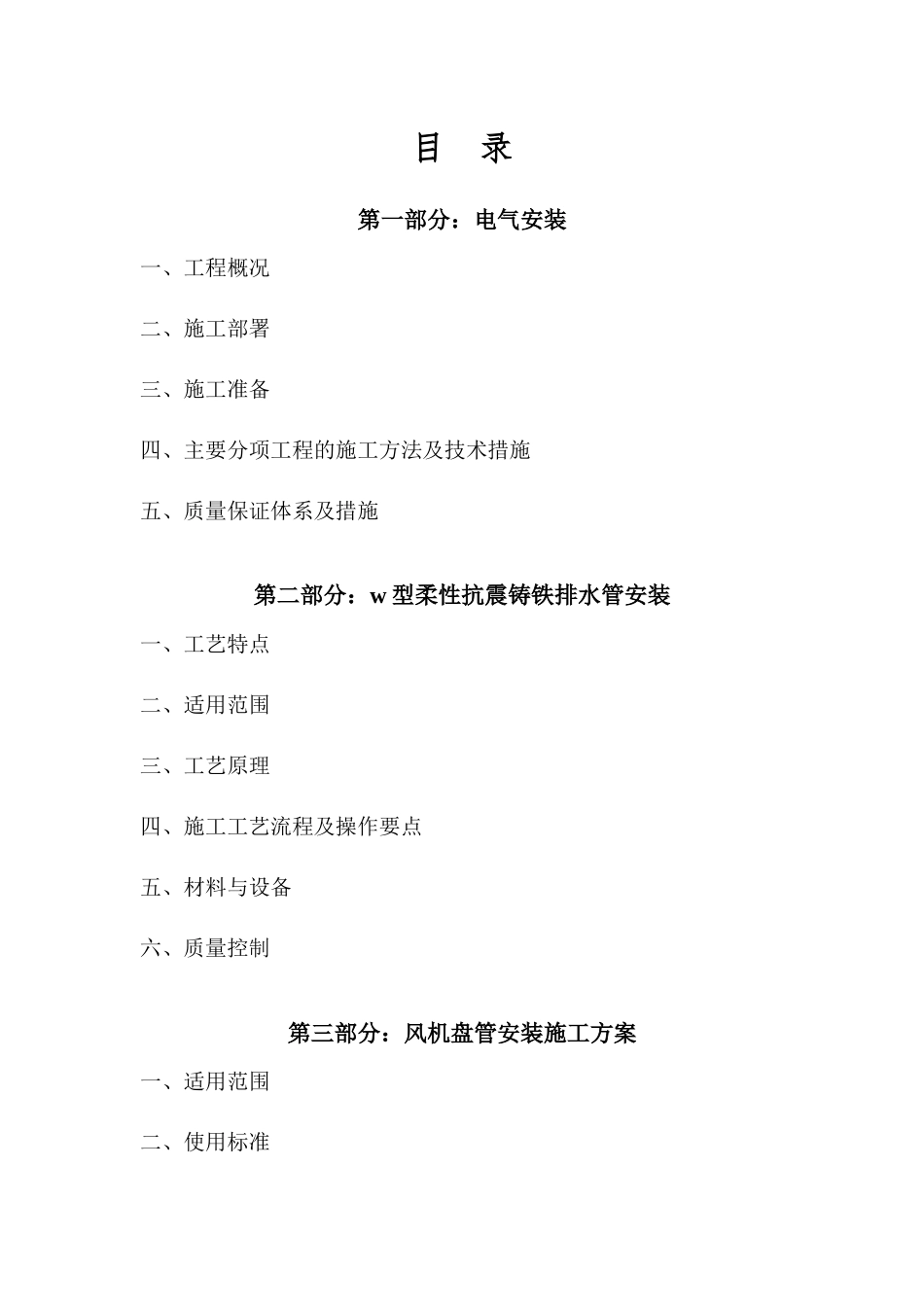

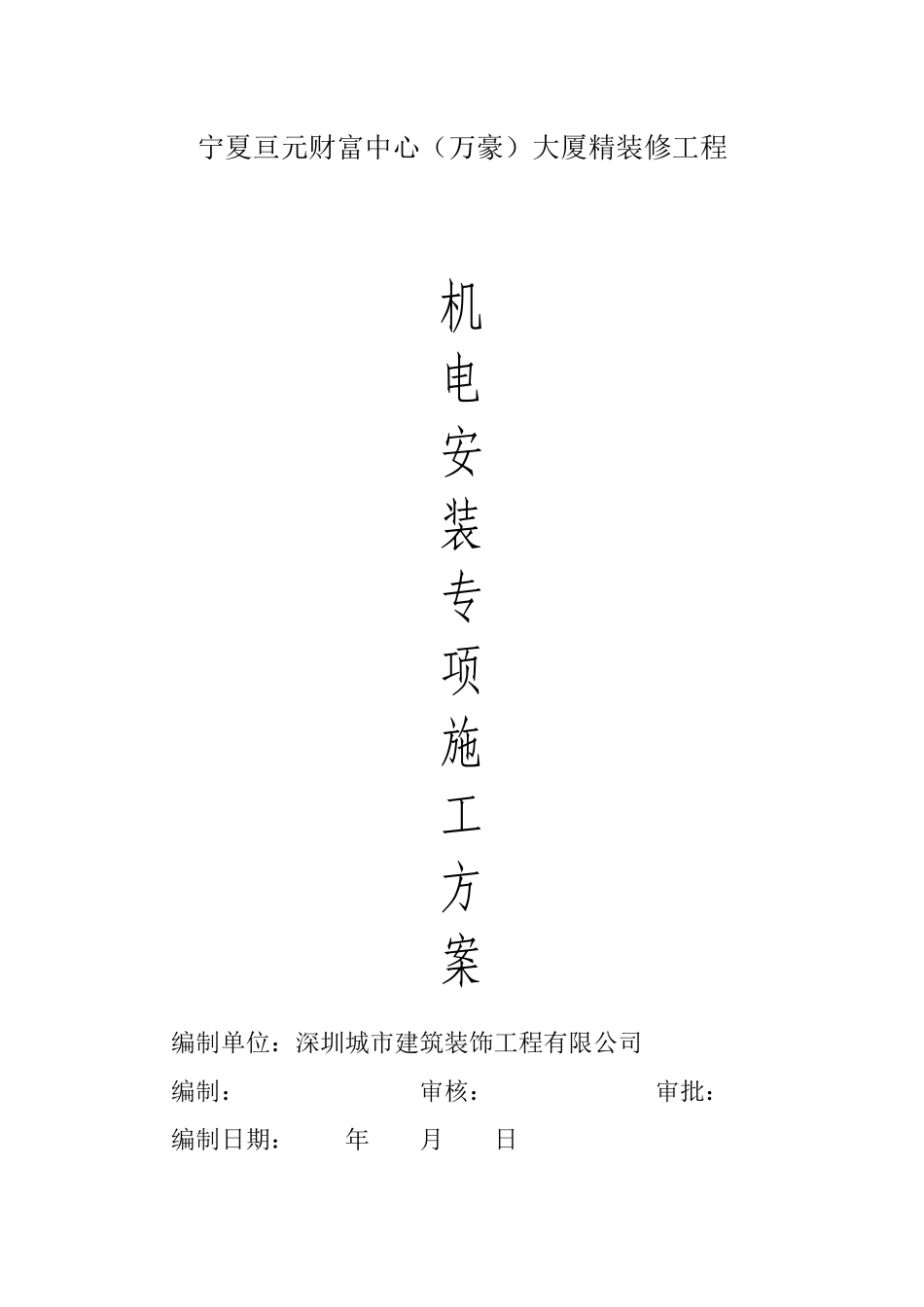

宁夏亘元财富中心（万豪）大厦精装修工程机电安装专项施工方案编制单位：深圳城市建筑装饰工程有限公司编制：审核：审批：编制日期：年月日目录第一部分：电气安装一、工程概况二、施工部署三、施工准备四、主要分项工程的施工方法及技术措施五、质量保证体系及措施第二部分：w型柔性抗震铸铁排水管安装一、工艺特点二、适用范围三、工艺原理四、施工工艺流程及操作要点五、材料与设备六、质量控制第三部分：风机盘管安装施工方案一、适用范围二、使用标准三、暗装风机盘管机组安装简图四、工艺流程方框图五、工艺过程第四部分：给水铜管安装施工方案一、适用范围二、工艺流程及操作方法三、材料四、机具设备五、质量要求第0页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共38页第一部分：电气安装一：电气工程概况：工程内容：电力照明系统；1）本工程照明以节能型灯具为主，所有房间的灯具布置和选型以建筑装饰专业图为准。照明；插座分别由不同的支路供电，照明为单相三线，所有照明出线需增加一根PE线，图中未注明的导线根数为三根，插座为单相三线，所有插座回路均设漏电断路器，保护动作时间：30mA为0.1秒。2）客房配电箱均为暗装底边距地1.8米，照明开关；插座均暗装，应急开关应带电源指示（关灯时指示灯亮），除注明外插座均为国际通用型插座。二、施工部署（一）主要项目施工程序：1.装修阶段，电气工程施工顺序如下图：安装隔墙→隔墙内配管，稳盒、箱→吊顶龙骨→吊顶内配管→穿线、绝缘摇测→接线→入户电缆敷设→安装配电箱→安装灯具、开关、插座→系统调试、试运行→竣工验收（二）流水段的划分及施工进度计划：施工时根据装饰工程进度及时调整和改变计划内容，以便于符合工艺及质量要求，调整计划应经工程指挥批准，并报甲方及监理公司。三、施工准备第1页共38页第0页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页（一）技术准备：1.1电气技术人员首先要明确合同签订的施工项目及配合项目，然后进行细致的施工图纸会审，将本专业与其他各专业有交叉施工的部位作为重点进行审图。1.2提前确定施工程序和施工方法，如发现重大问题作好记录，及时与建设单位和设计单位商量解决，并根据施工图和施工合同，编制更具有针对性和可操作性的施工方案和技术交底。关键部位和特殊做法要绘出大样图，在施工前对施工全过程做到心中有数。（二）设备及材料准备：设计交底后及时做出施工预算，提出详尽的材料设备订货及进场计划。大批量设备材料如管材、电线电缆、灯具等根据施工进度、现场库房容量情况分期分批进场。四、主要分项工程的施工方法及技术措施（一）配管工程：工艺流程：吊顶管路敷设：预制加工→固定点及盒箱位置测定→支架和吊架安装→箱、盒固定→地线连接1.1本工程所用钢管为热镀锌钢管和热镀锌JDG钢管，材料进场后通过目测、尺量进行检验。其材质要求壁厚均匀，管内无毛剌、劈裂、凹扁等现象，防腐完整，并有产品的出厂合格证和质量证明书。1.2铁制开关盒、灯头盒、接线盒符合标准要求，规格与装置件配套，不使用的管孔敲落板应完整，镀锌完整、无脱落；紧固件镀锌完整、无脱落。1.3进入配电箱电线管要排列整齐，管口进配电箱不大于0.5CM。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页1.4线管弯曲处不许有折皱、凹陷和裂缝，弯扁程度不大于管外径的10％1.5电线管的弯曲半径应符合下列规定：线路暗配时：弯曲半径不小于管外径的6倍；埋设于地下隔墙内的电线管，其弯曲半径不小于管外径的6倍。1.6遇下列情况之一时，电线管中间增设接线盒，接线盒位置要便于穿线：1.6.1管长度每超过30米，无弯曲。1.6.2管长度每超过20米，有一个弯曲。1.6.3管长度每超过15米，有二个弯曲。1.6.4管长度每超过8米，有三个弯曲。1.7配管使用的附件，如管接，盒接等均要求使用镀锌材质的制品。1.8吊顶内管路敷设要求要水平，间距均匀。所用吊杆间距为1.5m。管进盒处顺直，用锁母锁紧。管路弯曲半径≥6d，弯扁度≤0.1d。吊顶内由接线盒引向灯具的导线，使用金属软...
