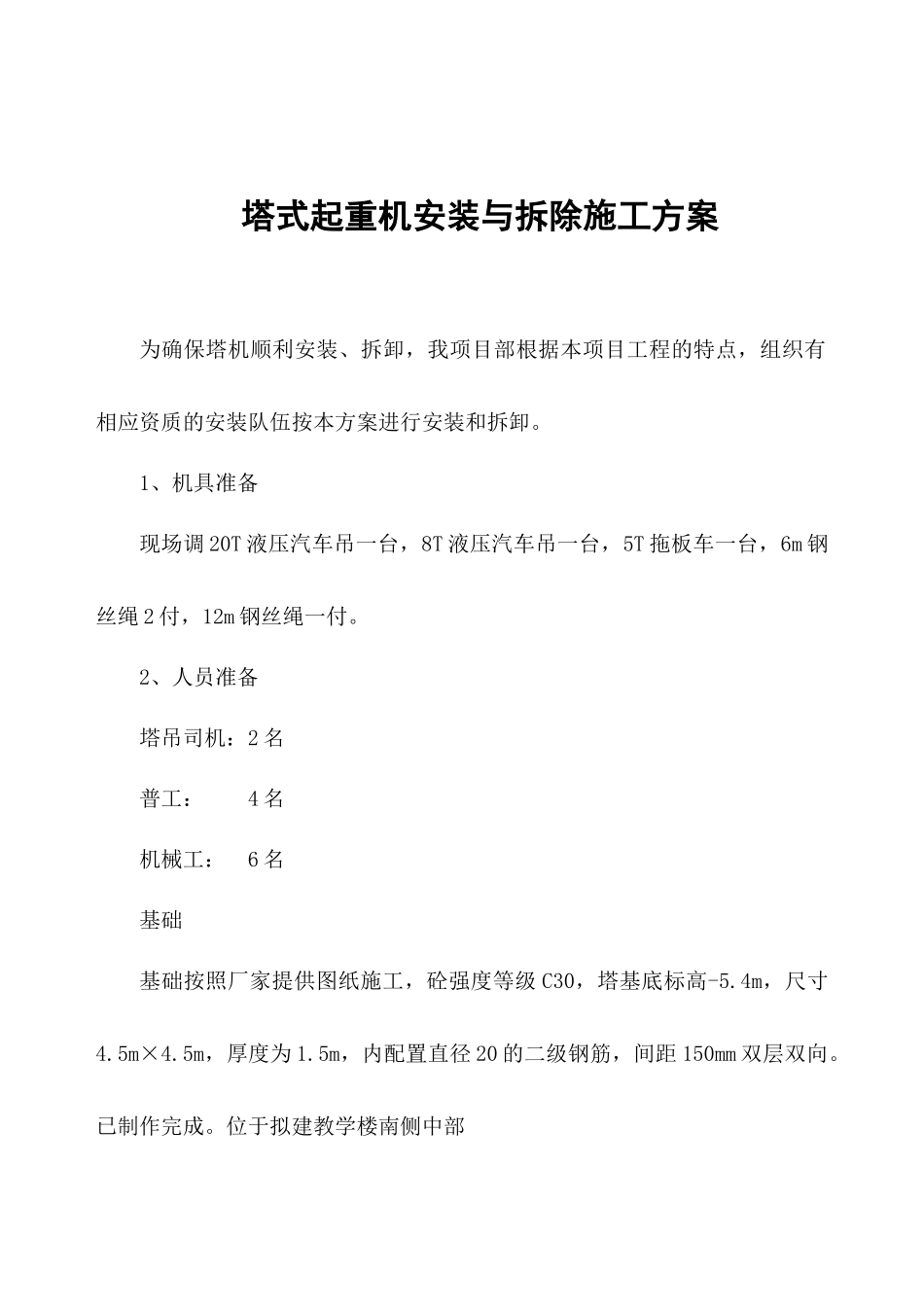

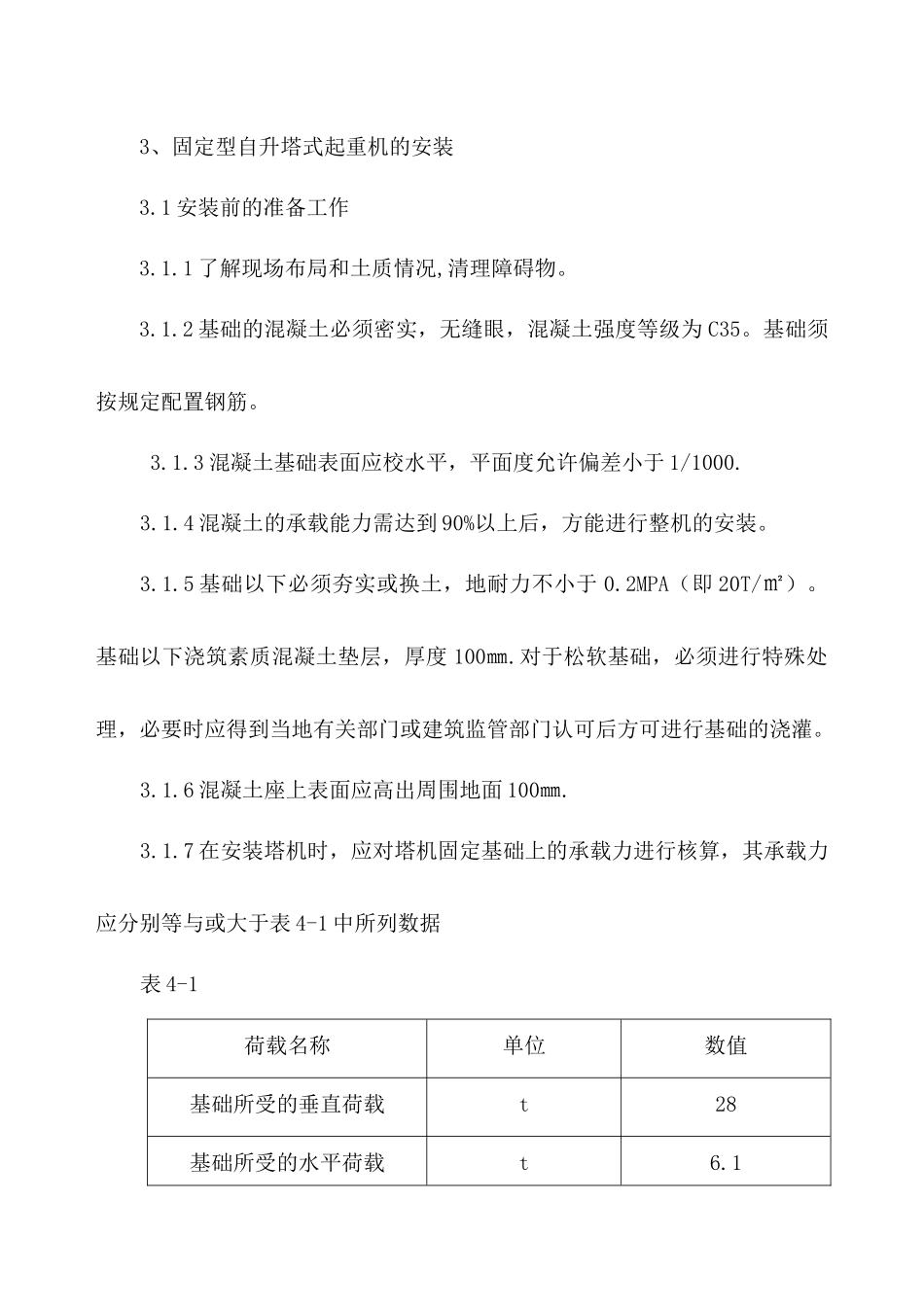

塔式起重机安装与拆除施工方案为确保塔机顺利安装、拆卸，我项目部根据本项目工程的特点，组织有相应资质的安装队伍按本方案进行安装和拆卸。1、机具准备现场调20T液压汽车吊一台，8T液压汽车吊一台，5T拖板车一台，6m钢丝绳2付，12m钢丝绳一付。2、人员准备塔吊司机：2名普工：4名机械工：6名基础基础按照厂家提供图纸施工，砼强度等级C30，塔基底标高-5.4m，尺寸4.5m×4.5m，厚度为1.5m，内配置直径20的二级钢筋，间距150mm双层双向。已制作完成。位于拟建教学楼南侧中部3、固定型自升塔式起重机的安装3.1安装前的准备工作3.1.1了解现场布局和土质情况,清理障碍物。3.1.2基础的混凝土必须密实，无缝眼，混凝土强度等级为C35。基础须按规定配置钢筋。3.1.3混凝土基础表面应校水平，平面度允许偏差小于1/1000.3.1.4混凝土的承载能力需达到90%以上后，方能进行整机的安装。3.1.5基础以下必须夯实或换土，地耐力不小于0.2MPA（即20T/㎡）。基础以下浇筑素质混凝土垫层，厚度100㎜.对于松软基础，必须进行特殊处理，必要时应得到当地有关部门或建筑监管部门认可后方可进行基础的浇灌。3.1.6混凝土座上表面应高出周围地面100㎜.3.1.7在安装塔机时，应对塔机固定基础上的承载力进行核算，其承载力应分别等与或大于表4-1中所列数据表4-1荷载名称单位数值基础所受的垂直荷载t28基础所受的水平荷载t6.1基础所受的倾翻力矩t.m62基础所受的扭矩t.m113.1.8检查各减速机的油面，注意加足润滑油。3.1.9在安装（拆卸）过程中，严禁安装（拆卸）一个臂架就中断作业。3.1.10安装人员进入施工现场必须戴安全帽，高空作业时必须栓安全带，非工作人员禁止进入工作现场。3.1.11准备吊装机械以及足量的铁丝、杉木、旧钢丝绳、绳扣等常用工具。3.2安装步骤塔机组装起重设备选用20吨汽车式起重机或其他设备。3.2.1安装底架将底架置于平台上，装上压板，拧紧地脚螺栓，测量底架四个支腿上平面的水平高度，其误差应在1.5㎜以内，若超差则在底架与基础的接触面间用楔形调整整块及铁板等垫平，注意垫块必须垫实垫牢，不允许垫块有任何可能的松动，再次拧紧地脚螺栓（双螺母防松）。3.2.2安装标准节将标准节吊装到底架上，用8件高强螺栓将底架和标准结连接，在吊装第二节标准节（标准节有踏步的一方应与准备安装平衡臂的方向一致），并连接好。3.2.3安装套架回转支撑总成1、下转台、回转支撑、上转台出厂时已用螺栓连为整体。用两个u形环套在上转台与塔帽连接的耳板上，将回转支撑总成吊装到套加顶部上，用销轴把套架与下转台连为一体后，将总成吊装套在标准节上，自傲调整好8个套架滚轮与标准节的间隙。（间隙为2-4㎜）用8个高强螺栓将标准节与下台连接好。可将液压顶升泵放在靠近顶升油缸的套架平台上。2、8套滚轮要事先装在套架上。3、安装套架时，大窗口与标准节有支撑块一面的方向相反4、滚轮间隙调整方法：1.首先看对角上的两套滚轮是否在对角线上。2.再将调整螺栓转动，把滚轮调出顶住塔身主弦杆、而每套滚轮的两个调整拴帽出的部分应一样长，才能保证滚轮在对角线上。8套滚轮的16个调整螺栓帽出部分基本上业一样长，才能保证套架与塔身主弦之间保持2-4毫米的间隙。3.2.4安装塔吊在地面上先把塔顶与过度节连接好，然后将塔顶上的平台、栏杆附体、导向轮组装好，为使安装平衡臂、起重平衡臂方便，事先在塔顶的左右两边各装上一根平衡臂拉杆，起重臂前后拉杆各一。随后把塔顶吊到上转台上，用4件销轴将塔顶与图转台连接好。吊装时应将塔顶垂直的一侧朝向吊臂方向。3.2.5安装平衡臂总成在地面上将起升机构、电控箱、平衡臂拉杆在平衡臂上，并固接好，用U型环套在平衡臂的四个安装吊耳上，吊起平衡臂。用销轴将平衡臂与塔帽连接好并穿好开口销，然后将平衡臂逐渐抬高，直到将平衡臂拉杆（见图4-4）用销轴连接好并穿好开口销，然后缓慢将平衡臂放下，直拉杆完全受力。检查各销轴连接部位及它装配部位，发现问题及时处理。再吊装两块平衡重安装在平衡臂尾部。注意：吊装平衡臂时严禁将钢丝绳直接穿在安装吊耳上，以免将钢丝绳磨断。3.2.6安装司机室司机室内的电气设备安装齐全后，把司机室吊到上装台安装驾驶室...
