专家论证人工挖孔桩施工方案VIP免费

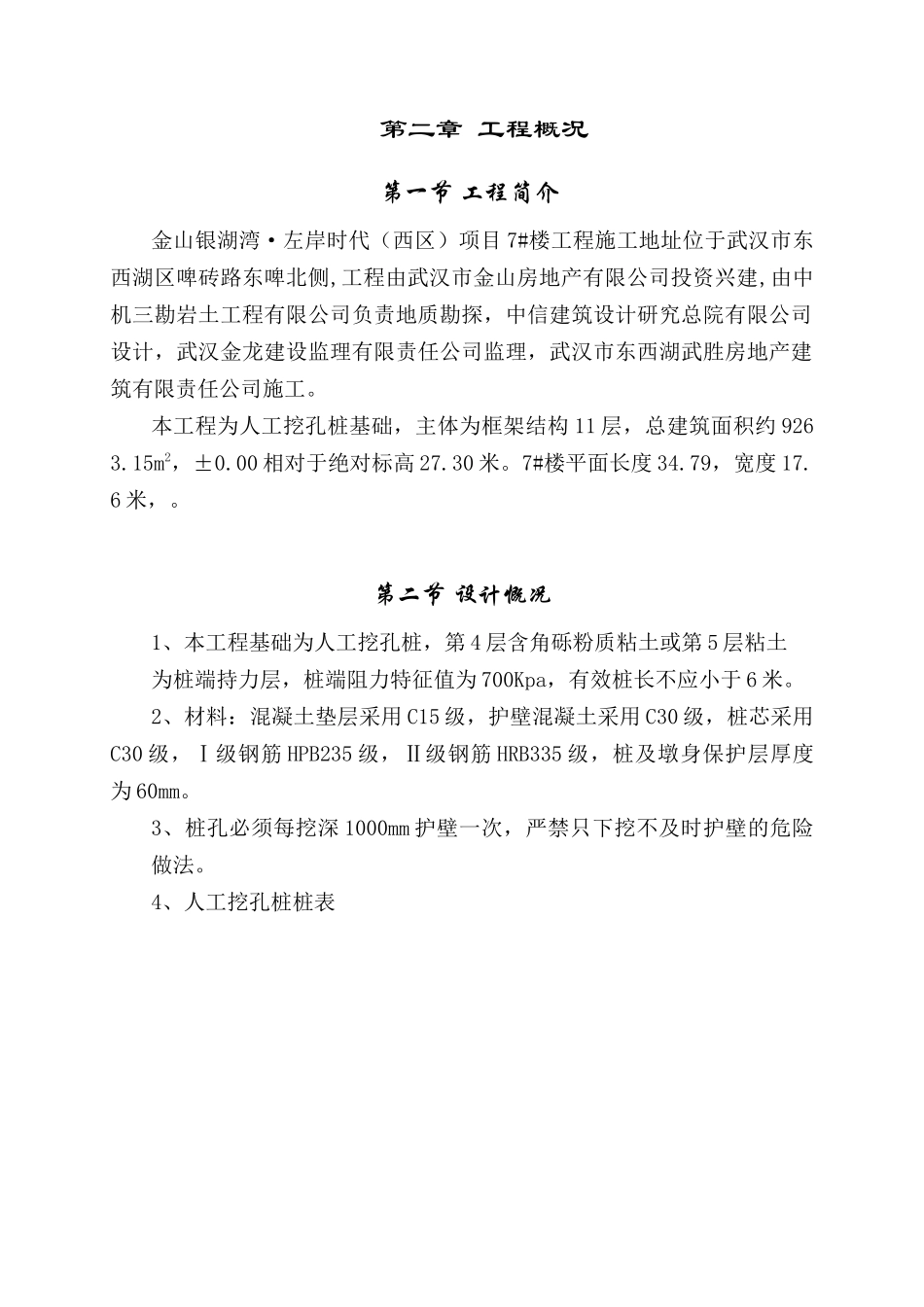

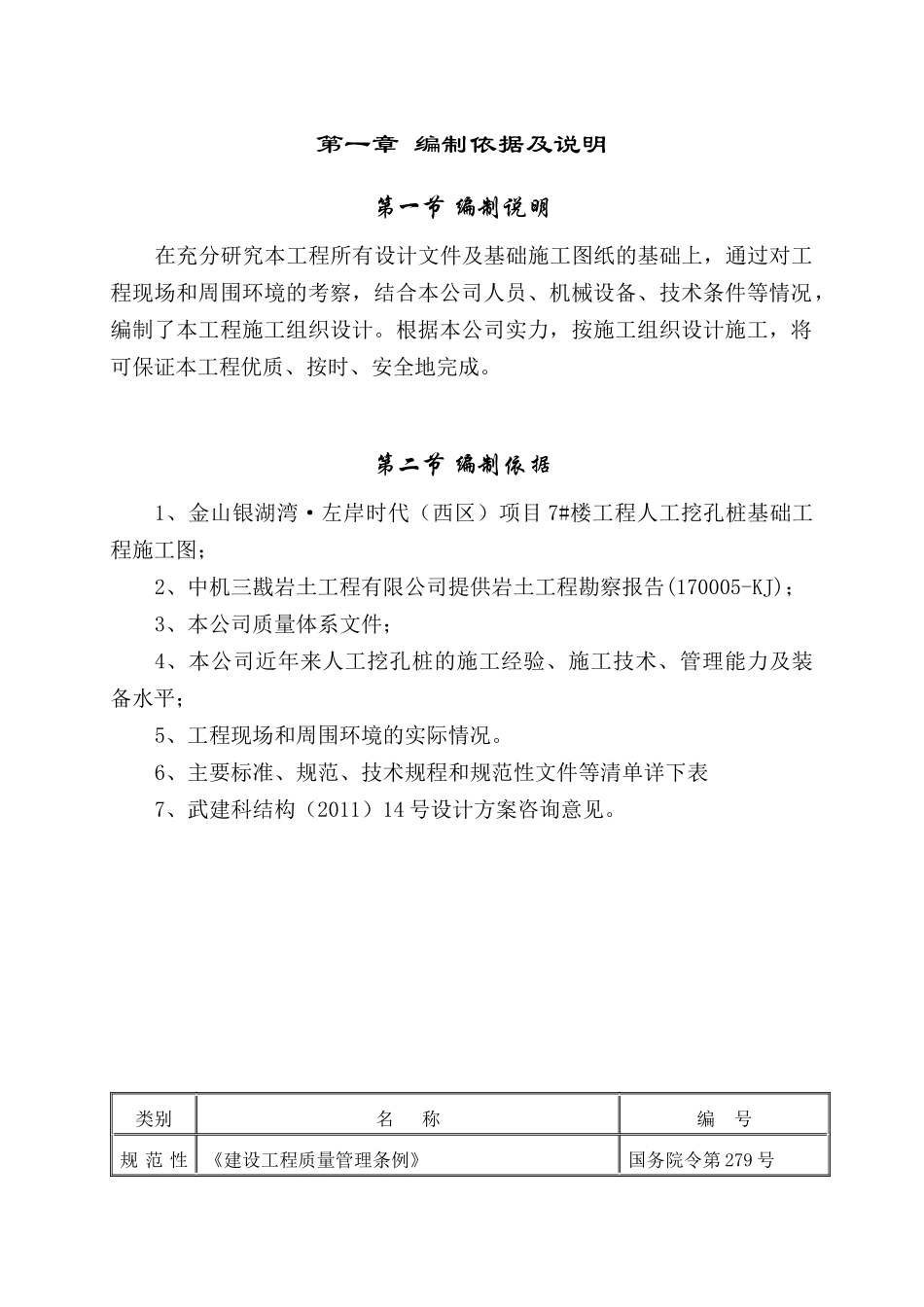

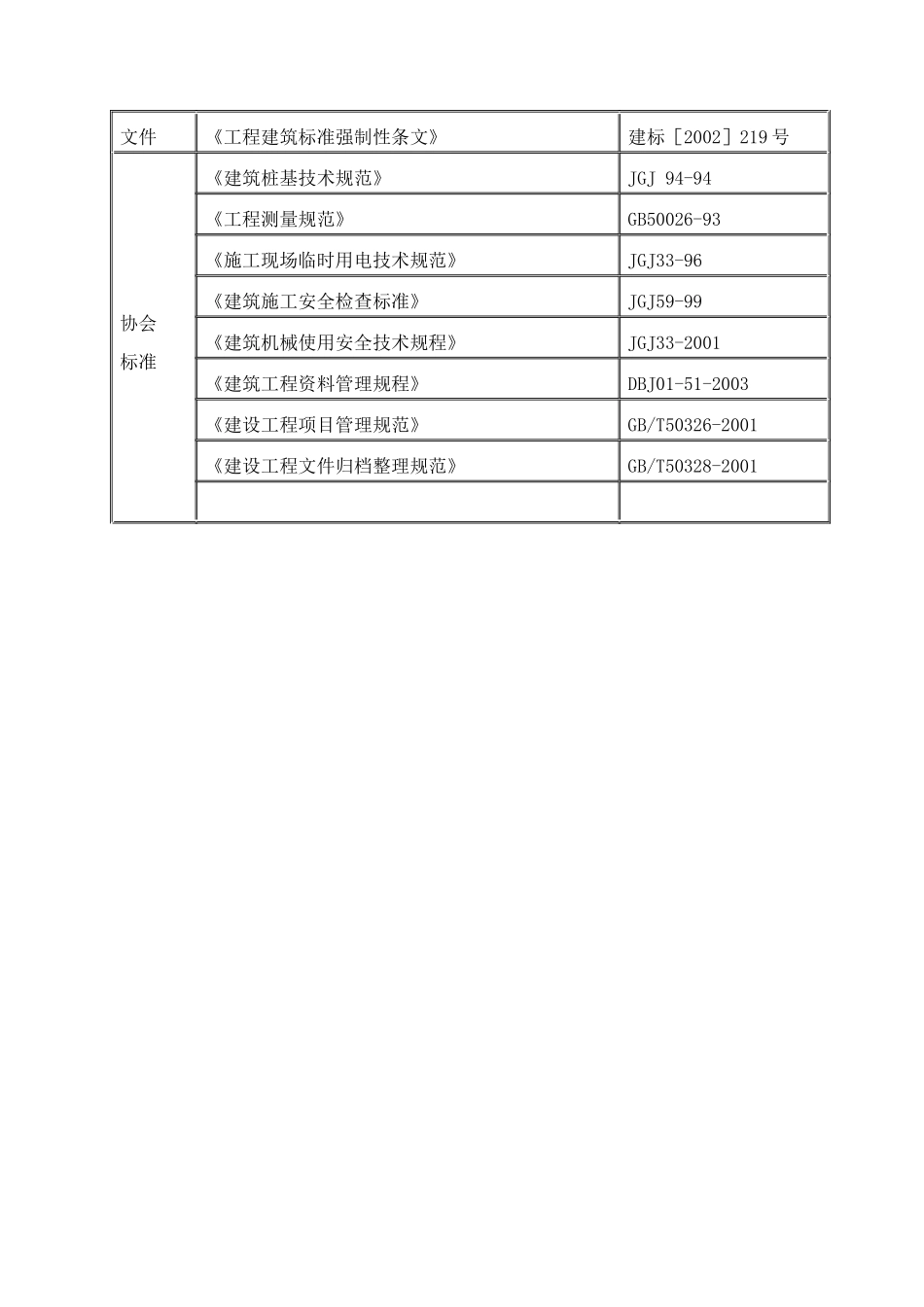

第一章编制依据及说明第一节编制说明在充分研究本工程所有设计文件及基础施工图纸的基础上，通过对工程现场和周围环境的考察，结合本公司人员、机械设备、技术条件等情况，编制了本工程施工组织设计。根据本公司实力，按施工组织设计施工，将可保证本工程优质、按时、安全地完成。第二节编制依据1、金山银湖湾·左岸时代（西区）项目7#楼工程人工挖孔桩基础工程施工图；2、中机三戡岩土工程有限公司提供岩土工程勘察报告(170005-KJ)；3、本公司质量体系文件；4、本公司近年来人工挖孔桩的施工经验、施工技术、管理能力及装备水平；5、工程现场和周围环境的实际情况。6、主要标准、规范、技术规程和规范性文件等清单详下表7、武建科结构（2011）14号设计方案咨询意见。类别名称编号规范性《建设工程质量管理条例》国务院令第279号文件《工程建筑标准强制性条文》建标［2002］219号协会标准《建筑桩基技术规范》JGJ94-94《工程测量规范》GB50026-93《施工现场临时用电技术规范》JGJ33-96《建筑施工安全检查标准》JGJ59-99《建筑机械使用安全技术规程》JGJ33-2001《建筑工程资料管理规程》DBJ01-51-2003《建设工程项目管理规范》GB/T50326-2001《建设工程文件归档整理规范》GB/T50328-2001第二章工程概况第一节工程简介金山银湖湾·左岸时代（西区）项目7#楼工程施工地址位于武汉市东西湖区啤砖路东啤北侧,工程由武汉市金山房地产有限公司投资兴建,由中机三勘岩土工程有限公司负责地质勘探，中信建筑设计研究总院有限公司设计，武汉金龙建设监理有限责任公司监理，武汉市东西湖武胜房地产建筑有限责任公司施工。本工程为人工挖孔桩基础，主体为框架结构11层，总建筑面积约9263.15m2，±0.00相对于绝对标高27.30米。7#楼平面长度34.79，宽度17.6米，。第二节设计慨况1、本工程基础为人工挖孔桩，第4层含角砾粉质粘土或第5层粘土为桩端持力层，桩端阻力特征值为700Kpa，有效桩长不应小于6米。2、材料：混凝土垫层采用C15级，护壁混凝土采用C30级，桩芯采用C30级，Ⅰ级钢筋HPB235级，Ⅱ级钢筋HRB335级，桩及墩身保护层厚度为60mm。3、桩孔必须每挖深1000mm护壁一次，严禁只下挖不及时护壁的危险做法。4、人工挖孔桩桩表序号桩代号桩直径扩头直径扩头宽扩头高进入持力层深度有效桩长1ZH11000100000不小于1000L≥6m2ZH2100020005001250不小于1000L≥6m3ZH3120026007001750不小于1000L≥6m4ZH4130028007501900不小于1000L≥6m5ZH5140030008002000不小于1000L≥6m6ZH6150032008502150不小于1000L≥6m7ZH7160034009002250不小于1000L≥6m8ZH81800400011002750不小于1000L≥6m9ZH92000420010502650不小于1000L≥6m5、相邻桩间距小于三倍桩径时，应实行交错施工，保证同时施工的相邻桩间净距满足上述净距要求，并应先施工长桩后施工短桩。6、挖孔必须有可靠的安全措施，每次下桩作业前必须先通风，作业中必须继续通风，为预防缺氧及有害气体中毒，必须对孔内气体抽样检测，电气设备必须严格接地和使用漏电保护器。7、本工程桩挖孔过程中应先挖至设计标高，再向四周均匀修挖扩大头部分，且挖面整齐、形状完好、断面尺寸准确，扩大头挖好桩孔成型后，先经施工单位自检合格，再会同施工监理，质检部门，勘察单位和设计院共同验桩持力层，验收合格后，即时浇筑桩芯混凝土。8、人工挖孔桩浇注混凝土，应分层灌注振捣密实，每层厚度不应大于1.0m。9、本工程应根据《建筑基桩检测技术规范》(JGJ106-2003)中相关条文的规定进行基桩检测。第三节工程地质状况1.位置、地形及地貌本拟建场地位于武汉市东西湖区啤砖路东啤北侧,现经推填，进行了平整，以填方区为主。地貌上属长江三级沟坳垄岗平原阶地，为第四系中更新世运动中地壳升降形成的冲、洪积地貌形态。2.地层根据钻探揭露，构成场地的地层自上而下依次为后期人工素填土、粉质粘土层、粉质粘土层、含角砾粉质粘土、粘土层以及含碎石粉质粘土层、粘土。各层土的特征描述。（详见地勘报告第2页）第四节现场情况及施工条件1.现场情况工地现场临时围墙已形成，临时供水(供电)从发包方提供的供水(供电)点接驳点至现场。2.技术要求按国家现行的技术标准、隐...
