《安全管理论文》之浅析混凝土裂缝的原因、预防与处理 VIP专享VIP免费

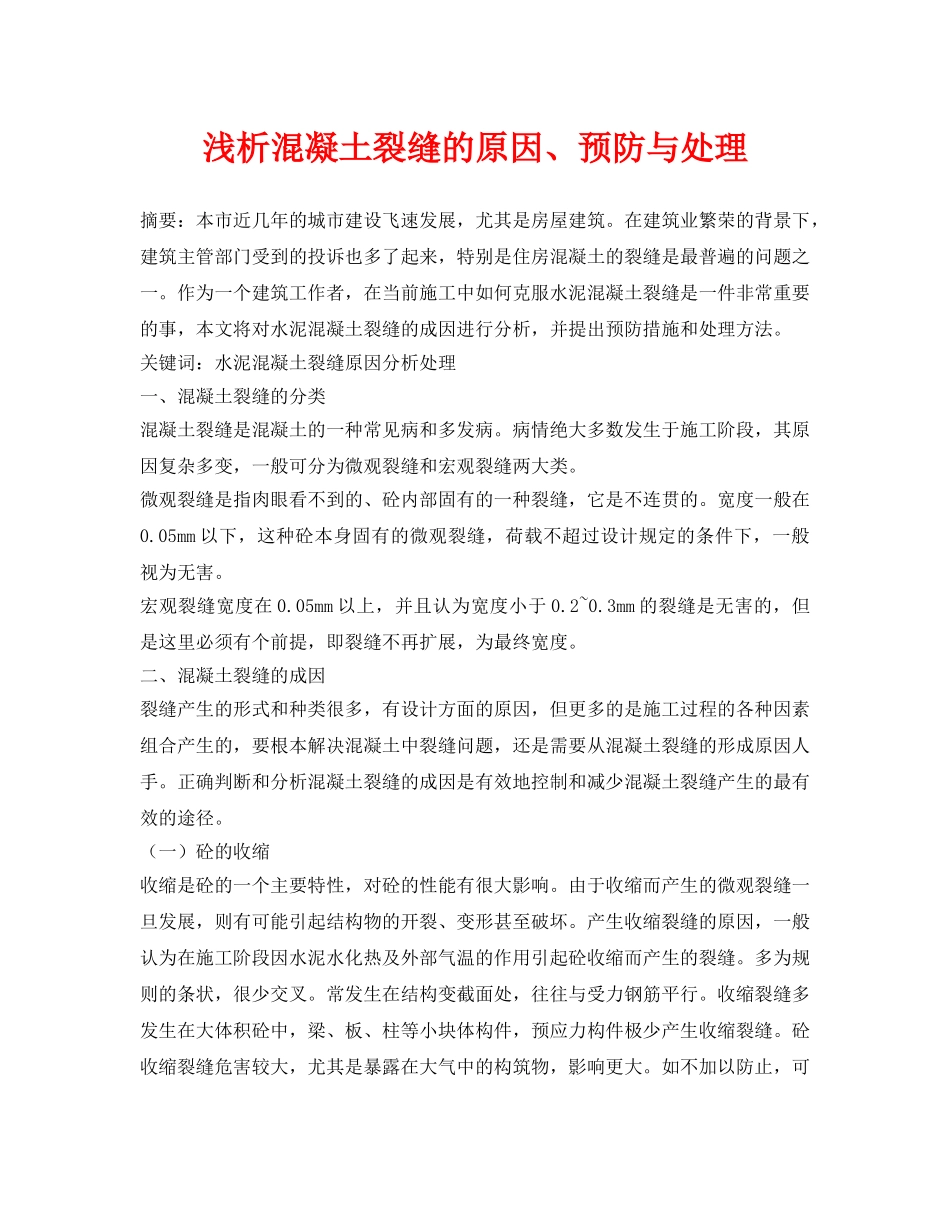

浅析混凝土裂缝的原因、预防与处理摘要：本市近几年的城市建设飞速发展，尤其是房屋建筑。在建筑业繁荣的背景下，建筑主管部门受到的投诉也多了起来，特别是住房混凝土的裂缝是最普遍的问题之一。作为一个建筑工作者，在当前施工中如何克服水泥混凝土裂缝是一件非常重要的事，本文将对水泥混凝土裂缝的成因进行分析，并提出预防措施和处理方法。关键词：水泥混凝土裂缝原因分析处理一、混凝土裂缝的分类混凝土裂缝是混凝土的一种常见病和多发病。病情绝大多数发生于施工阶段，其原因复杂多变，一般可分为微观裂缝和宏观裂缝两大类。微观裂缝是指肉眼看不到的、砼内部固有的一种裂缝，它是不连贯的。宽度一般在0.05mm以下，这种砼本身固有的微观裂缝，荷载不超过设计规定的条件下，一般视为无害。宏观裂缝宽度在0.05mm以上，并且认为宽度小于0.2~0.3mm的裂缝是无害的，但是这里必须有个前提，即裂缝不再扩展，为最终宽度。二、混凝土裂缝的成因裂缝产生的形式和种类很多，有设计方面的原因，但更多的是施工过程的各种因素组合产生的，要根本解决混凝土中裂缝问题，还是需要从混凝土裂缝的形成原因人手。正确判断和分析混凝土裂缝的成因是有效地控制和减少混凝土裂缝产生的最有效的途径。（一）砼的收缩收缩是砼的一个主要特性，对砼的性能有很大影响。由于收缩而产生的微观裂缝一旦发展，则有可能引起结构物的开裂、变形甚至破坏。产生收缩裂缝的原因，一般认为在施工阶段因水泥水化热及外部气温的作用引起砼收缩而产生的裂缝。多为规则的条状，很少交叉。常发生在结构变截面处，往往与受力钢筋平行。收缩裂缝多发生在大体积砼中，梁、板、柱等小块体构件，预应力构件极少产生收缩裂缝。砼收缩裂缝危害较大，尤其是暴露在大气中的构筑物，影响更大。如不加以防止，可能会造成严重后果。（二）混凝土材料及配合比配合比设计不当直接影响砼的抗拉强度，是造成砼开裂不可忽视的原因。配合比不当指水泥用量过大，水灰比大，含砂率不适当，骨料种类不佳，选用外加剂不当等，这几个因素是互相关联的。有关试验资料显示：用水量不变时，水泥用量每增加10%，混凝土收缩增加5%；水泥用量不变时，用水量每增加10%，混凝土强度降低20%，混凝土与钢筋的粘结力降低10%。合肥市近两年发现不少商品混凝土浇捣的楼板出现裂缝，总结的原因有如下方面：1．粗细集料含泥量过大，造成混凝土收缩增大。集料颗粒级配不良或采取不恰当的间断级配，容易造成混凝土收缩的增大，诱导裂缝的产生。2．骨料粒径越细、针片含量越大，混凝土单方用灰量、用水量增多，收缩量增大。3．混凝土外加剂、掺和料选择不当、或掺量不当，严重增加混凝土收缩。4．水泥品种原因，矿渣硅酸盐水泥收缩比普通硅酸盐水泥收缩大。5．水泥等级及混凝土强度等级原因：水泥等级越高、细度越细、早强越高对混凝土开裂影响很大。混凝土设计强度等级越高，混凝土脆性越大、越易开裂。（三）施工及现场养护原因1．现场浇捣混凝土时，振捣或插入不当，漏振、过振或振捣棒抽撤过快，均会影响混凝土的密实性和均匀性，诱导裂缝的产生。2．高空浇注混凝土，风速过大、烈日暴晒，混凝土收缩值大。3．对大体积混凝土工程，缺少两次抹面，易产生表面收缩裂缝。4．大体积混凝土浇注，对水化计算不准、现场混凝土降温及保温工作不到位，引起混凝土内部温度过高或内外温差过大，混凝土产生温度裂缝。5．现场养护措施不到位，混凝土早期脱水，引起收缩裂缝。6．现场模板拆除不当，引起拆模裂缝或拆模过早。7．现场预应力张拉不当(超张、偏心)，引起混凝土张拉裂缝。这些因素都会造成砼较大的收缩，产生龟裂裂缝或疏松裂缝，致使砼微观裂缝迅速扩展，形成宏观裂缝。养护是使砼正常硬化的重要手段。养护条件对裂缝的出现有着关键的影响。在标准养护条件下，砼硬化正常，不会开裂，但只适用于试块或是工厂的预制件生产，现场施工中不可能拥有这种条件。但是必须注意到，现场砼养护越接近标准条件，砼开裂可能性就越小。（四）使用原因(外界因素)1．构筑物基础不均匀沉降，产生沉降裂缝。2．使用荷载超负。3．野蛮装修，随意拆除承重墙或凿洞等，引起裂缝。...
