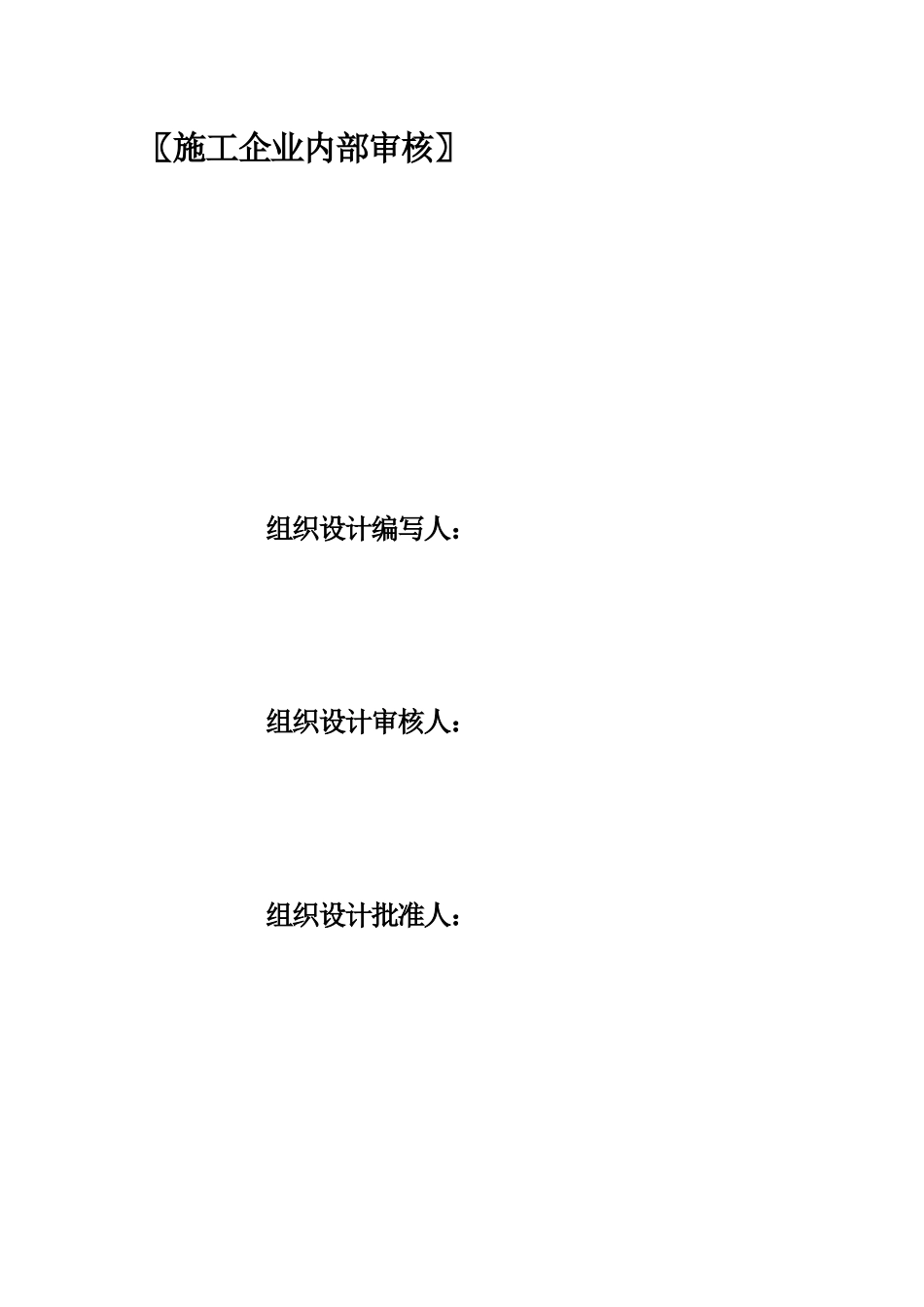

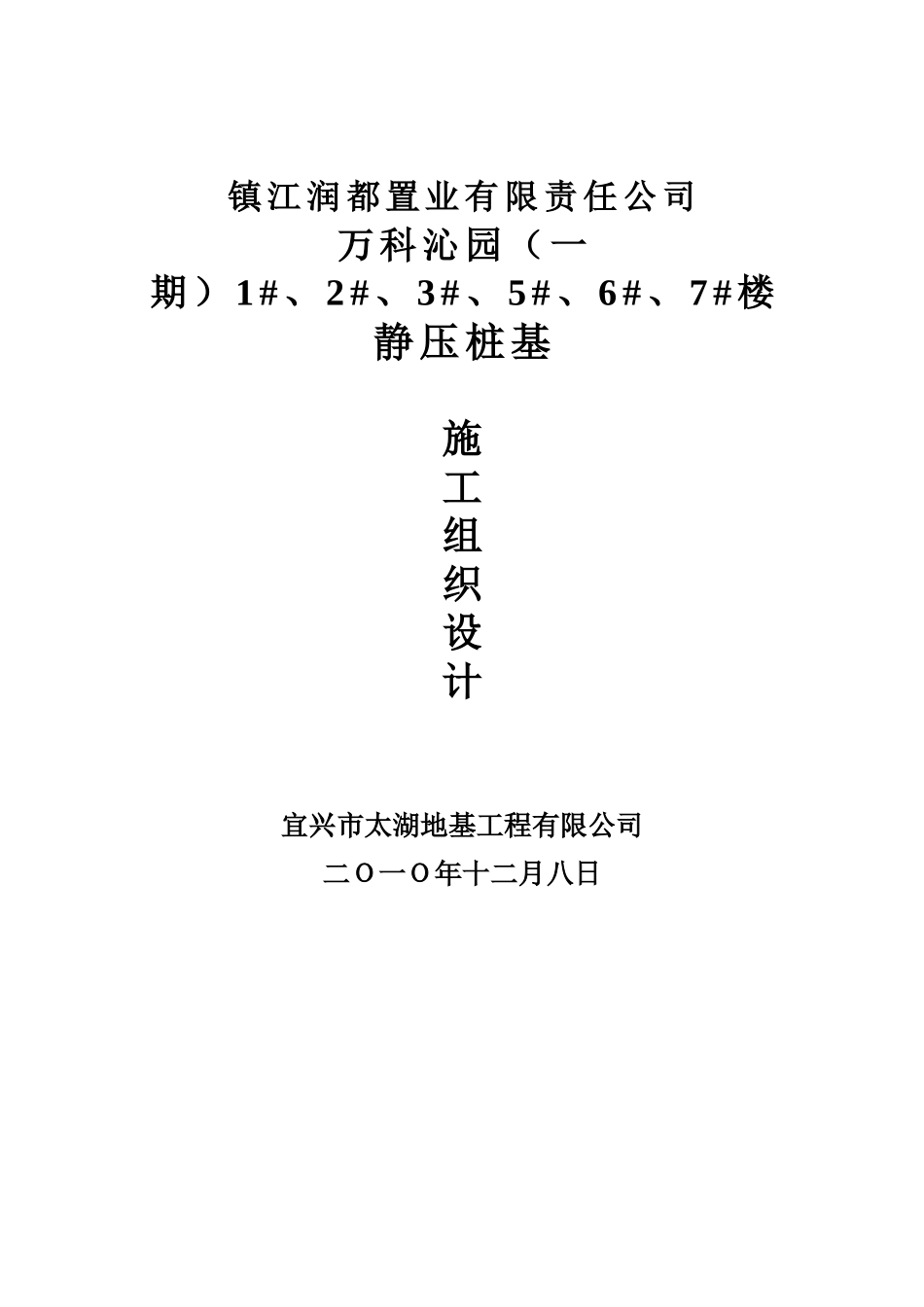

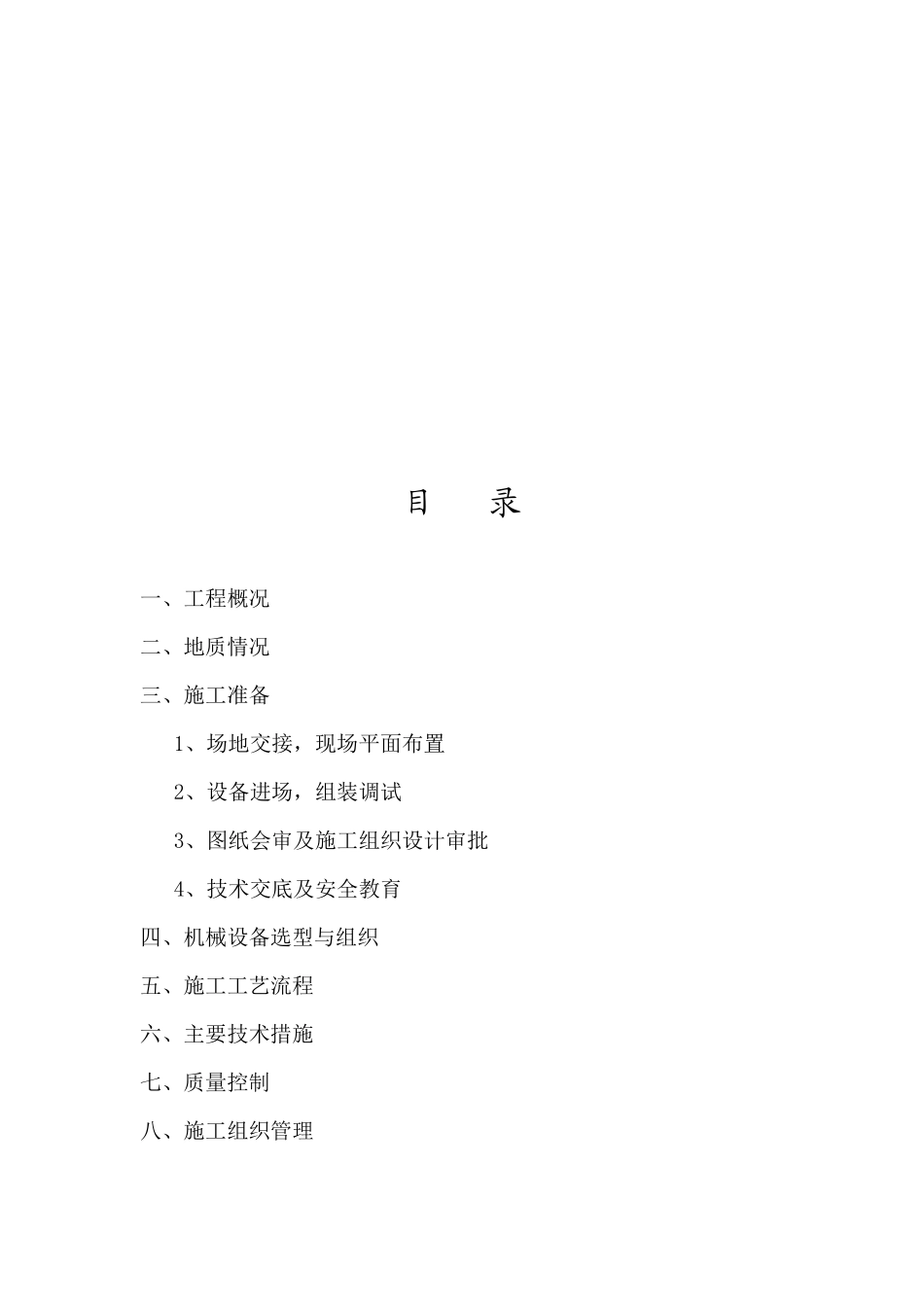

镇江润都置业有限责任公司万科沁园(一期)1#、2#、3#、5#、6#、7#楼静压桩基施工组织设计宜兴市太湖地基工程有限公司二O一O年十二月八日〖施工企业内部审核〗组织设计编写人:组织设计审核人:组织设计批准人:目录一、工程概况二、地质情况三、施工准备1、场地交接,现场平面布置2、设备进场,组装调试3、图纸会审及施工组织设计审批4、技术交底及安全教育四、机械设备选型与组织五、施工工艺流程六、主要技术措施七、质量控制八、施工组织管理九、质量管理十、工期进度计划十一、安全与文明施工管理十二、竣工资料提供情况编制说明本工程施工方案根据以下各条为编制基础:1、建设单位提供的设计图纸2、工勘报告3、国家现行有关技术规程、规范:《地基与基础工程施工及验收规范》GBJ202-83《建筑桩基技术规范》JGJ94-2008《混凝土结构工程及质量验收规范》GB50204-2002《建筑地基基础工程施工质量验收规范》GBJ50202-2002《先张法预应力混凝土方桩》图集号“苏G/T17-2008”4、本公司操作规程、作业制度。一、工程概况镇江润都置业置业有限责任公司的万科沁园(一期)1#、2#、3#、5#、6#、7#楼桩基,该建筑物基础采用桩基础,采用预应力混凝土静压方桩。型号为:KFZ-A-400(240),设计桩长为10——25米。1#楼桩数66根,2#楼桩数102根,3#楼92根,5#楼92根,6#楼104根,7#楼55根。1#楼设计要求单桩承载力特征值为950KN,2#楼设计要求单桩承载力特征值为950KN,3#楼设计要求单桩承载力特征值为1250KN,5#楼设计要求单桩承载力特征值为1200KN,6#楼设计要求单桩承载力特征值为1100KN,7#楼设计要求单桩承载力特征值为950KN。进入六号粉质黏土持力层。1#楼工程±0.00为相当于绝对标高13.8米,桩顶标高相对于绝对标高11.6米。2#楼工程±0.00为相当于绝对标高13.8米,桩顶标高相对于绝对标高11.6米。3#楼工程±0.00为相当于绝对标高13.8米,桩顶标高相对于绝对标高11.6米。5#楼工程±0.00为相当于绝对标高13.8米,桩顶标高相对于绝对标高11.6米。6#楼工程±0.00为相当于绝对标高14.3米,桩顶标高相对于绝对标高12.1米。7#楼工程±0.00为相当于绝对标高14.3米,桩顶标高相对于绝对标高12.1米。工程地质及水文地质条件详见工勘报告二、地质概况本工程具体地质情况请参见《岩土工程勘察报告》。。三、施工准备1、场地交接,现场平面布置设备进场前由项目经理组织人员进行现场踏勘,首先与建设方办理施工场地交接,做到三通一平,其次对场地建筑物轴线,±0.00M高程基准点,现场水电计量,与甲方办理书面交接手续。再次进行现场平面布置,对场地进行全面规划,精心布置,重点确定压桩机施工行走路线,成品桩的堆放位置,确保施工质量及施工进度(详见现场平面布置图)。施工场地要求提供地下管线分布图,地基土承载力达到120Kpa。2、设备进场,组装调试根据现场情况,合理安排人员进场,按施工平面布置,安放组装设备,并对各机械设备进行调试保养,做好开工准备。3、图纸会审及施工组织设计审批在施工前,组织人员认真阅读有关资料、文件,并积极会同建设单位、设计、监理等单位进行图纸会审,由设计人员进行设计交底,领会设计精神、意图。将编制的施工组织设计提供给建设单位、监理批准,即成为本工程施工的定性指导文件,施工中要遵照执行,不得随意变更。4、技术交底及安全教育开工前组织全体施工人员进行技术交底,使每一个人能明确本工程的技术要求,质量标准,明确自己的岗位、质量职责,要求交底不留死角。进行全方位的安全、教育工作,预防重于救治,责任重于泰山。通过安全教育,使每一个施工人员能明确本工程安全、质量目标,安全、质量意识得到进一步提高,重点是特殊工种人员。四、机械设备选型与组织根据设计要求最终压桩力要求,以及结合以往我公司的经验,拟选用ZYJ—500T型静力压桩机投入本工程的施工,该压机最大压桩力为6000KN,完全能满足本工程的要求及施工安全要求。投入机械设备详见机械设备一览表。序号设备名称型号规格数量功率KW备注1静压机ZYJ-500T13*37+372气体保护焊NB500I215-5003水准仪NAL22414精纬仪DT202C15配重190T67五、施工工艺流程4.1桩在货车运输途中,...
