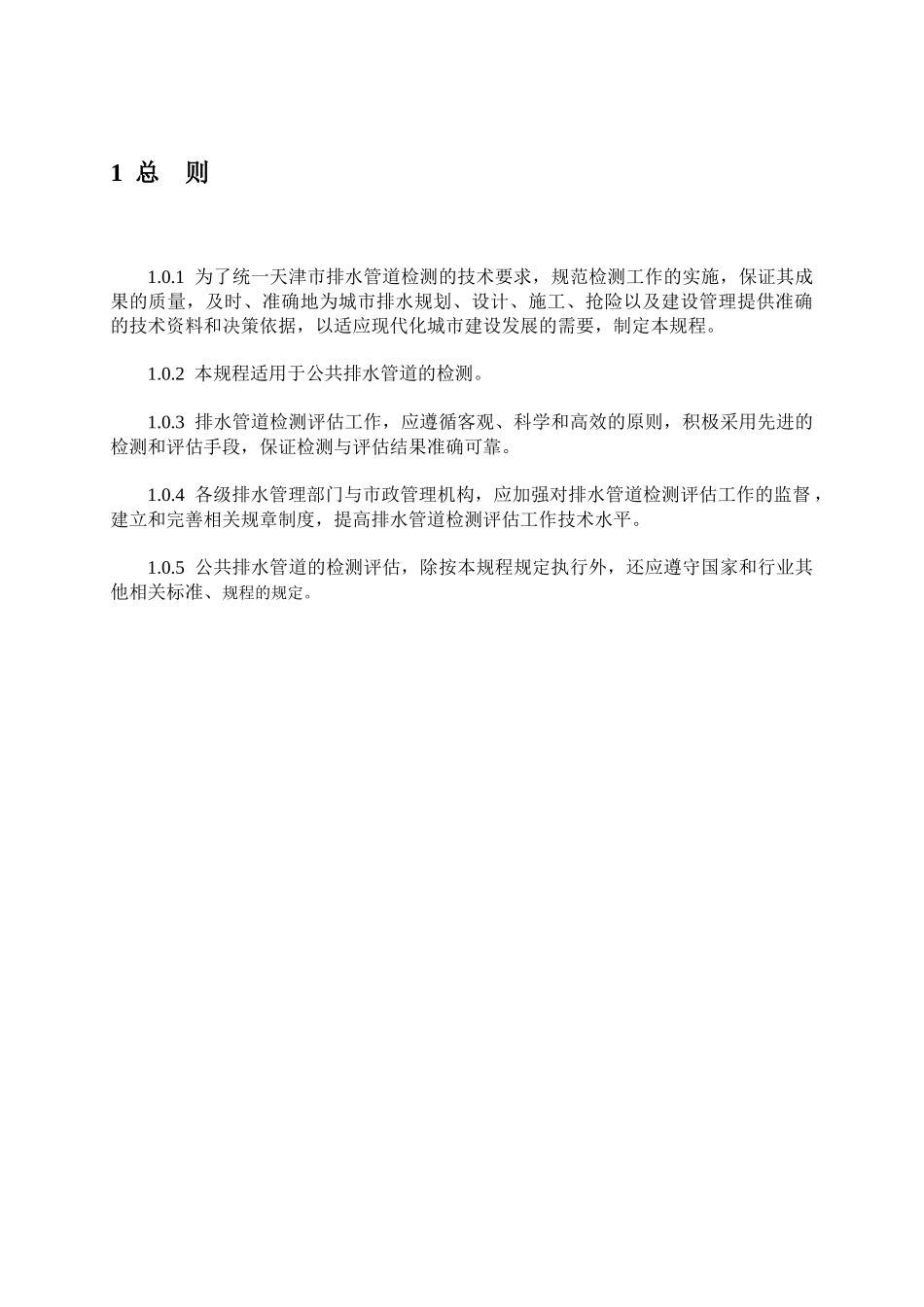

1总则1.0.1为了统一天津市排水管道检测的技术要求，规范检测工作的实施，保证其成果的质量，及时、准确地为城市排水规划、设计、施工、抢险以及建设管理提供准确的技术资料和决策依据，以适应现代化城市建设发展的需要，制定本规程。1.0.2本规程适用于公共排水管道的检测。1.0.3排水管道检测评估工作，应遵循客观、科学和高效的原则，积极采用先进的检测和评估手段，保证检测与评估结果准确可靠。1.0.4各级排水管理部门与市政管理机构，应加强对排水管道检测评估工作的监督，建立和完善相关规章制度，提高排水管道检测评估工作技术水平。1.0.5公共排水管道的检测评估，除按本规程规定执行外，还应遵守国家和行业其他相关标准、规程的规定。2管道检测评估术语2.0.1管段PipeSection两座检查井之间的管道。2.0.2新建排水管道NewSeweragePipeline施工建设已完成，未投入使用的或投入使用不足3个月的排水管道。2.0.3旧有排水管道OldSeweragePipeline施工建设已完成，投入使用3个月以上的排水管道。2.0.4电视检测TVInspection采用专用闭路电视系统进行管道结构内窥检测的方法。2.0.5闭路电视系统ClosedCircuitTelevisionSystem（简称CCTV）远程采集图像，通过有线传输方式，进行直观影象显示和记录的集成系统。2.0.6直向摄影StraightCameraInspection电视摄像机取景方向与管道轴向一致，在行进过程中拍摄并通过控制器显示和记录管道影象的拍摄方式。2.0.7侧向摄影LateralCameraInspection当爬行器停止前进时，电视摄像机通过镜头和灯光的旋转/仰俯或变焦，重点拍摄管道内壁状况的一种拍摄方式。2.0.8顺流DownStream管道检测的行进方向与水流方向一致。2.0.9逆流UpStream管道检测的行进方向与水流方向相反。2.0.10功能状况检测FunctionInspection对管道畅通程度的检测。2.0.11结构状况检测StructureInspection对管道构造完好程度的检测。2.0.12时钟表示法ClockDescription采用时钟的时针位置来描述缺陷或结构特征出现在管道环向位置的表示方法。2.0.13缺陷分布图DefectDistribution缺陷分布图是在已有的排水管线图基础上加绘缺陷要素。2.0.14权重Weight为了显示若干量数在总量中所占有的重要程度，分别给予不同的比例系数，即为加权。加权的指派系数即为权重。2.0.7修复指数RehabilitationIndex（简称RI）依据管道的结构性缺陷的程度和数量，按一定公式计算得到的数值。数值区间为0--10。数值越大表明修复的强度越大。2.0.8养护指数MaintenanceIndex（简称MI）依据管道的功能性缺陷的程度和数量，按一定公式计算得到的数值。数值区间为0--10。数值越大表明养护强度越大。3管道检测评估基本规定3.1检测对象及分类公共排水管道检测的对象应包括污水、雨水、合流管道（渠箱）以及附属设施等。管道检测按任务可分为：普查检测、紧急应对检测、竣工验收确认检测、交接确认检测、来自其他工程的影响检测和其它检测六类。按检测的要求可分为：功能性状况检测、结构性状况检测。按检测的性质可分为：委托式检测、自查式检测。3.2电视检测的适用性电视检测的适用性见表3.0.2所列。表3.2管道电视检测的适用类型电视检测适用类型新建排水管道验收检测运行排水管道检测管道缺陷初步判断管道缺陷准确判断排水管道修复依据3.3检测周期应符合表3.3的规定表3.3管道普查周期检查类型分类周期（年）功能性重力流中小型管道2大型及以上管道5压力流10结构性非软土地区管龄＜30年10管龄≥30年7软土地区管龄＜30年7管龄≥30年53.4管道检测基本程序管道检测的基本程序应包括：检测任务书下达，搜集资料，现场踏勘，编写检测设计书，检测前的管道准备（含办理占道施工许可证、管道特殊预处理许可手续等），现场检测及初步判读，日工作单签署（由委托方或委派的监理方代表与检测方现场负责人共同确认当日工作量及其成果），内业影像判读与处理，评估计算及图件编辑，编写检测报告、评估报告，编写技术总结报告和成果验收。3.4.1管道检测前应搜集的资料1已有排水管线图；2管道的竣工图或施工图等技术资料；3已有管道检测资料；4评估所需的相关资料。3.4.2现场踏勘应包括的内容1察看测区的地物、地貌、交通和管道分布...
